Прибор для определения состава и структуры металлов электромагнитным методом

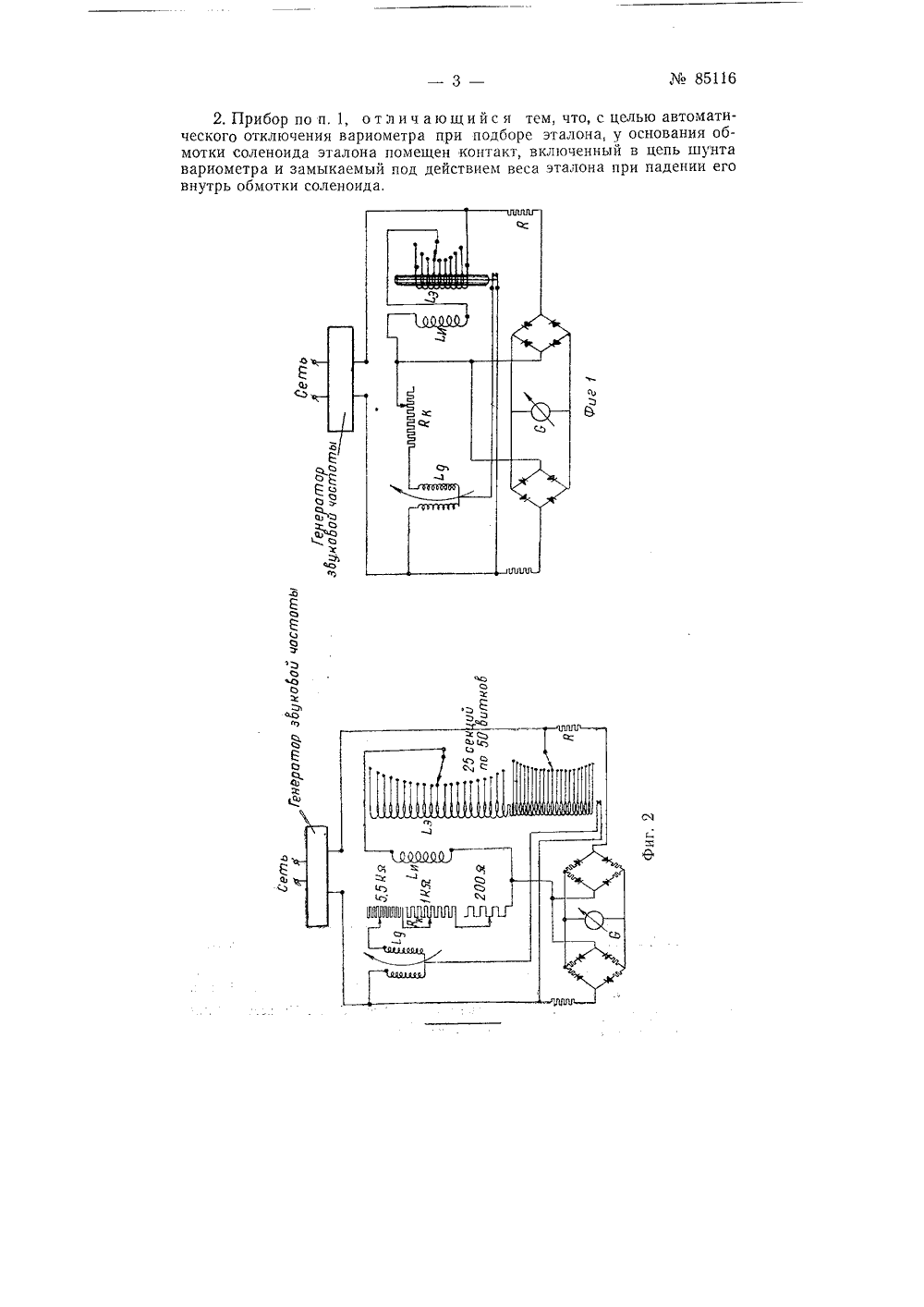

М 85116 Класс 42 с, 20 а,421, 35 а СССР л ОЛИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ С. С. Паллейи Б. И. КрепсИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СОСТАВА И СТРУКТУРЫ МЕТАЛЛОВ ЭЛЕКТРОМАГНИТНЫМ МЕТОДОМ влено 27 гцоля 1949 г. за Ма 399639 а Гостехцику СССР ительцо меньшей, чем радиус образцатков ца единицу длины образца по всей гнитного поля, зн постоянном числе длине Известные приборы для контроля изделий по изменению удельного сопротивления и магнитной проницаемости дают возможность сравнения только строго идентичных по габаритам образцов, так как чувствительность указанных приборов зависит от геометрических размеров в большей степени, чем от состава или структуры образца.Предлагаемый прибор отличается от известных приборов выполнением эталонного соленоида секционировацным и включением компенсационного вариометра в цепь испытательного соленоида. Благодаря этому создается возможность сохранения постоянства величины поверхности взаимодействия образца с соленоидом, независимо от диаметра образца, что позволяет производить анализ образцов различных размеров методом сравнения с эталоном одного размера.На фиг. 1 и 2 изображены две принципиальных схемы предлагаемо го прибора.Определение состава и структуры исследуемых металлов по удельному сопротивлению р и магнитной проницаемости р производится путем измерения полного сопротивления 2 соленоида с внесенным в него образцом и сравнения этого сопротивления с сопротивлением 2, того же соленоида с внесенным в него эталоне.Чтобы избежать ошибки при испытании образцов разных размеров, в предлагаемом приооре применена схема, компенсирующая разность между габаритами испытуемого образца и эталона. Компенсация достигается изменением общего количества витков соленоида, в который помещается испытуемый образец материала, при сохранении постоянства количества витков на единицу длины образца.Метод компенсации основан на том, что при глубине проникновенияМ 85116сопротивление, вносимое образцом в соленоид при постоянных р и р,пропорционально поверхности образца, взаимодействующей с соленоидом. Поэтому для поддержания постоянства величины суммарного сопротивления Х образца при изменении его радиуса необходимо поверхностьобласти взаимодействия образца с соленоидом поддерживать постояннойи, следовательно, при изменении радиуса образца изменять длину соленоида или же, при постоянной длине соленоида, изменять общее количество его витков,Дополнительная компенсация осуществляется с помощью компенсационной катушки, представляющей собой вариометр, включенный последовательно с компенсирующим сопротивлением И.Вариометр выключается из цепи автоматически при внесении эталонного образца в эталонный соленоид и включается при работе с испытуемым образцом. Величина индуктивности меняется при изменениирабочей частоты.В рабочее плечо измерительной схемы, питаемой от звукового генератора, позволяющего получать фиксированные частоты 200, 500 и1000 герц, последовательно включены эталонный соленоид ., с регулируемым количеством витков и испытательный соленоид Г.с постояннымколичеством витков.Эталонный соленоид 1 ., конструктивно выполнен в виде многослойной катушки, состоящей из 25 секций, имеющих по 50 витков, высотойв 1 мч. Последние две секции состоят каждая из 10 отдельных обмотокпо 5 витков. Все секции включены последовательно; конец каждой секции подведен к контакту переключателя.В компенсационном плече включено основное сопротивление Й, идополнительная индуктивностьвыполненная в виде вариометра,Вариометр предназначен для компенсации погрешности от члена,с(, - г )(, гдес - коэффициент пропорциональности,- рабочая частота,г, - радиус эталонного образца,г - радиус измеряемого образца,1 у - длина намотки соленоида.При внесении в соленоид эталонного образца, он своим весом замыкает контакт и шунтирует левую часть вариометра так, что в схеме остается включенной некоторая постоянная индуктивность.При внесении испытуемого образца в соответствующий соленоидвключен весь вариометр, причем величина индуктивности его может изменяться при этом как в сторону увеличения, так и в сторону уменьшения, в зависимости от угла поворота вариометра.Угол поворота вариометра, определяющий величину 1., градуируется по диаметру испытуемого образца,Пред м ет изобр етен и я1. Прибор для определения состава и структуры металлов электромагнитным методом, о т л и ч а ю щ и й с я тем, что, с целью проведения анализа образцов различных размеров методом сравнения с эталонами одного и того же размера путем сохранения постоянства величины поверхности взаимодействия образца с соленоидом, соленоид эталона, включенный последовательно с испытательным соленоидом, выполнен секционированным и снабжен шкалой, градуированной в единицах длины диаметра испытуемых образцов, а в цепь испытательного соленоида, наряду с омическим компепсациониым сопротивлением, включен последовательно вариометр,851162, Прибор по п. 1, о т л и ч а ю щ и й с я тем, что, с целью автоматического отключения вариометра при подборе эталона, у основания обмотки соленоида эталона помещен контакт, включенный в цепь шунта вариометра и замыкаемый под действием веса эталона при падении его внутрь обмотки соленоида,
