Устройство для определения гранулометрического состава мелкодисперсных поорошкообразных материалов методом” сухого”рассева

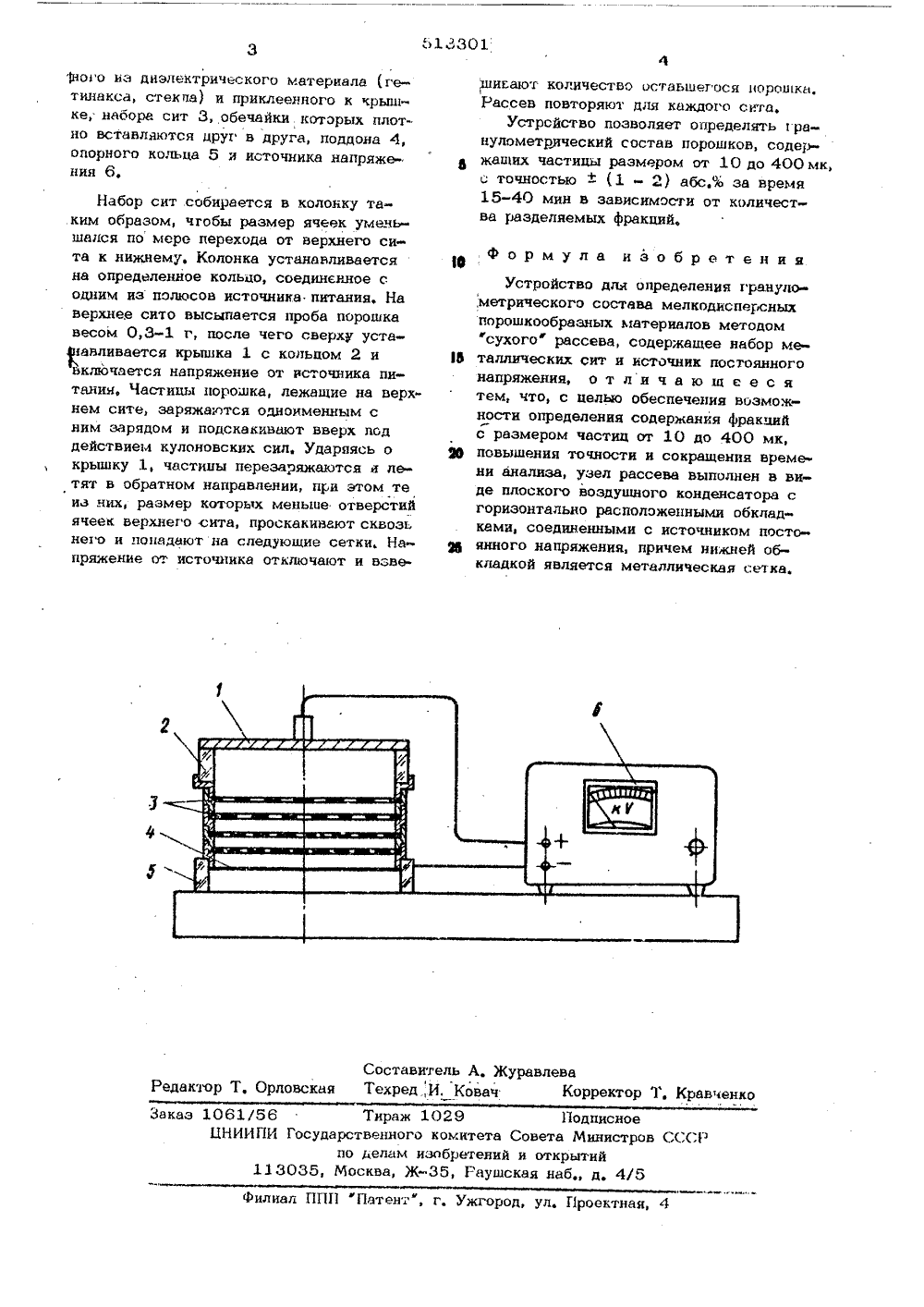

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик(22) Заявлено 15.04.69 (21) 1504991 1 М. Кл,2 601 И 1 Ь 00 вкис присоединением23) Приоритет Государственный квинтет Саавта Министров СССР ао делам нзосретеннй н открытей17 ЮК 539,215. .2(088.8) 5,05. 76 Бюллеання опнса публнкованоО ата опублнков иня 8.05.76) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГРАНУЛОМЕТРИц ЕСК 01 О М ЕЛКОДИСПЕРСНЫХ ПОРОШКООВРАЗНЫХ МАТЕРИАЛОВ МЕТОДОМ СУХОГО РАССЕВА я к лабор вам, предн анулометррснъ 1 х порош ер хлорист 10 до 400 мки обеспечида при выполторным аэначен- ическо- кообраэого каю я определениява порошковва, которое представс различными разых в вертикальную ройства явл ются:а) невозможность пр определения гранулоиет порошков, содержащих ф ром частиц менее 50 мб) невысокая точи в) быстрый износ си г) распнливание пор рассева.Бель изобретениястм, позволяющего про ление гранулометрическ енения его для еского состава ракции с разм Кость анализа; ка в процессе создание устрой- изводить опредеого состава порошИзобретение относитсаналитическим устройстным для определения гго состава мелкодиспеных материалов, напримлия, меди, стали и др.Известно устройствгранулометрического сметодом сухого расселяет собой набор сит (мерами ячеек), собраныколонку.Недостатками этого А. П. Стецовский В. И. Тарасов, Р. А. Чепереги Л. А. Миронова, А. П. Кузнецов и В, И. Гладко ков с размерами частиц отс более высокой точностьювающего лучшие условия трукении анализа,Поставленная цель достигается тем,что узел рассева выполнен в виде плоского воздушного конденсатора с горизонтально расположенными обкладками, из которыхверхняя является кръпикой, ограничиваю 10 щей рабочий объем узла рассева и предотвращающей разлет частиц в атмосферу,В качестве нижней обкладки использует"я металлическая сетка, при этом рассевпорошка осуществляется под действием15 постоянного напряжения, подаваемого отвнешнего источнкка на верхнюю изолированную обкладку, а гранулометрическийсостав йорошка определяется по весу,фракций, оставшихся на ситах после расо сем.На чертеже схематически показанопредложенное устройство.Устройство для определения гранулометрического состава состоит из металИ лической крышки 1, кольца 2, выполненСоставитель А, Журавлеваедактор Т. Орловская Техред,И. Ковач Корректор Т, Кравче 02 Под писноета Министр аказ 1061/56 Тираж БНИИПИ Государственно по делам 113035, Москва, о комитета С изобретений и Ж, Гаушск крытий аб., д. 4 лиал ПГП "Патент", г, Ужгород, ул, Проектная, 4 1 ного из диэлектрического материала гетинакса, стекпа) и приклеенного к срьппке, набора сит 3, обечайки которых плотно вставляются друг в друга, поддона 4, опорного кольца 5 и источника напряжения 6,Набор сит собирается в колонку таким образом, чгобы размер ячеек умечьшался по мере перехода от верхнего сита к нижнему. Колонка устанавливается на определенное кольцо, соединенное с одним из полюсов источника питания. На верхнее сито высыпается проба порошка весом 0,3-1 г, после чего сверху уставдавливается крьпцка 1 с кольцом 2 и включается напряжение от источника питания, Частицы порошка, лежащие на верхнем сите, заряжаются одноименным с ним зарядом и подскакивают вверх под действием кулоновских сил, Ударяясь о крышку 1, частицы перезаряжаются я летят в обратном направлении, при этом те из них, размер которых меньше отверстий ячеек верхнего сита, проскакивают сквозь него и попадают на следующие сетки. Напряжение от источника откаочают и взве. шикают количество остаьшегося порошк,Рассев повторяют для каждого сита.Устрсйство позволяет определятьранулометрический состав порошков, содержащих частицы размером от 10 до 400 мк,с точностью + (1 - 2) абс.% за время15-40 мин в зависимости от количества разделяемых фракций, Формула изобретенияУстройство для определения грануло,метрического состава мелкодисперсньгх норошкообразных материалов методом "сухого рассева, содержащее набор ме- Ь таллических сит и источник постоянногонапряжения, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности определения содержания фракций с размером частиц от 10 до 400 мк, 3 повышения точности и сокращения времени анализа, узел рассева выполнен в виде плоского воздушного конденсатора с горизонтально расположенными обкладками, соединенными с источником постоянного напряжения, причем нижней обкладкой является металлическая сетка.
