Реактор для получения галогенированных соединений их углеводородов

Номер патента: 713529

Авторы: Рихард, Ханс, Хельмут

ZIP архив

Текст

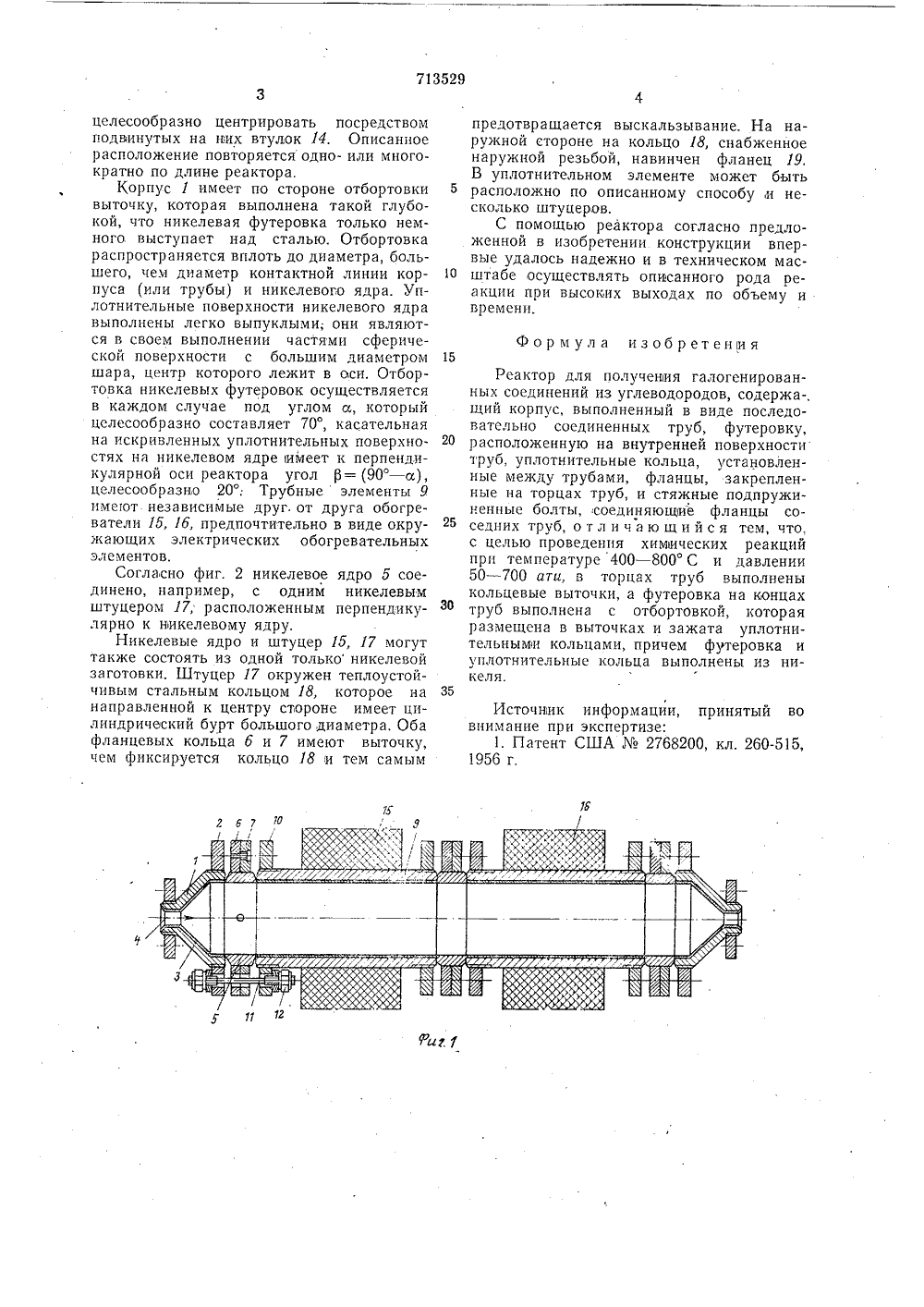

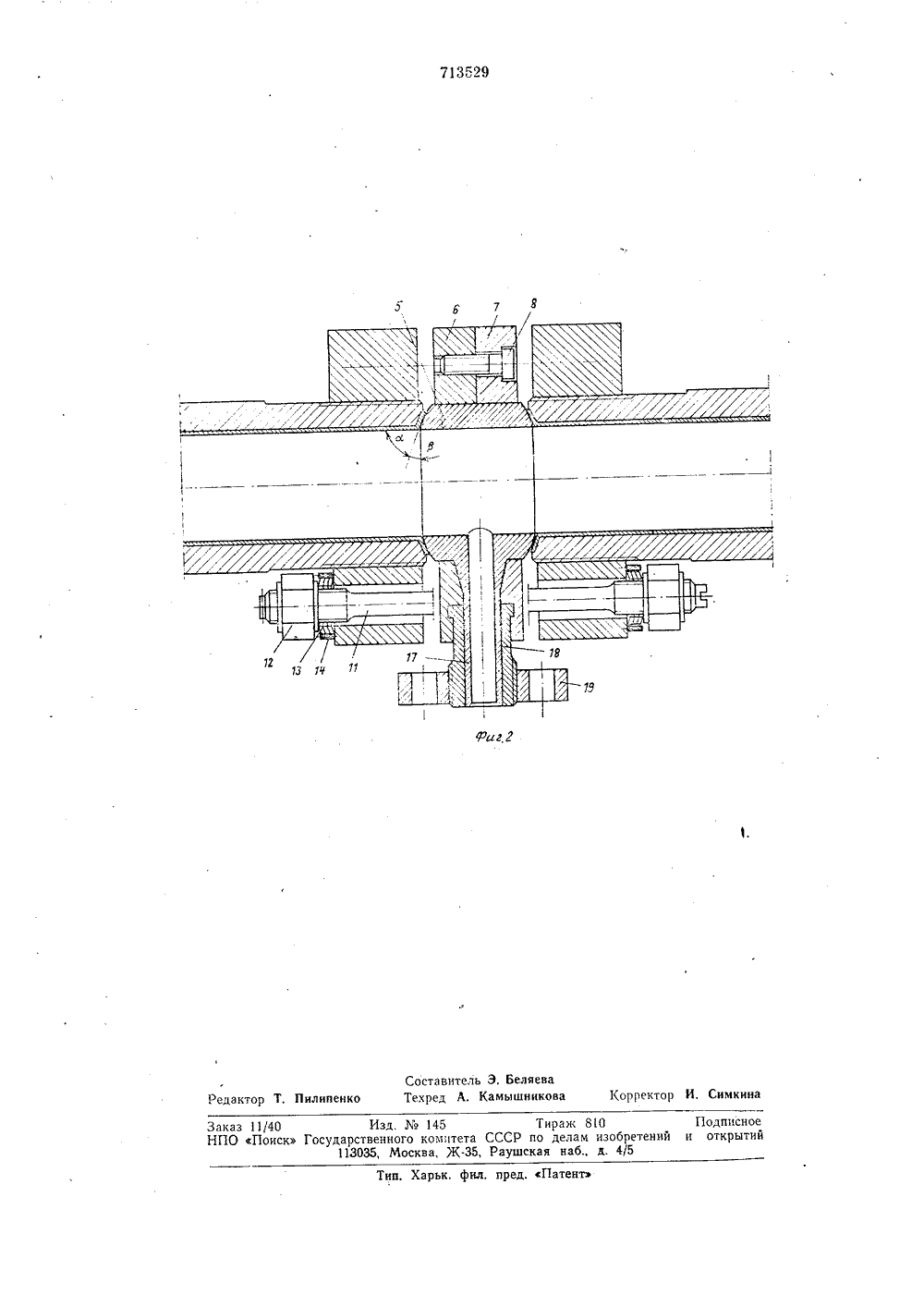

(43) Опубликовано 30.01,80. Бюллетень ЪЪ 4 (45) Дата опубликования описания 30.01.80 Государственный комитет по делам изобретений и открытий(72) Авторы изобретения Иностранцы Рихард Вальбург, Хельмут Герстенберг и Ханс Остенбринк(71) За,явитель Иностранная фирма Фарбверке Хехст АГ(54) РЕАКТОР ДЛЯ ПОЛУЧЕНИЯ ГАЛОГЕНИРОВАННЫХ СОЕДИНЕНИЙ ИЗ УГЛЕВОДОРОДОВИзобретение относится к области проведения реакции при высоких давлениях и температурах с коррозионно-активными материалами.Наиболее близким к изобретению является реактор, содержащий вертикальный цилиндрический корпус, футеровку, расположенную на внутренней поверхности корпуса, фланцы с зажатой между ними отбортовкой футеровки, уплотнительные элементы и крепежные детали Ц.Недостатком указанного реактора является недостаточная прочность при проведении реакций при больших давлениях и температурах в коррозионно-активных средах. Целью изобретения является провсление химических реакций при температуре 400 в 8 С и давлении 50 в 7 ати.Указанная цель достигается тем, что в торцах труб реактора выполнены кольцевые выточки, а футеровка на концах труб выполнена с отбортовкой, которая размещена в выточках и зажата уплотнительными кольцами, причем футеровка и уплотнительные кольца выполнены из никеля.На фиг, 1 изображен предлагаемый реактор, продольное сечение; на фпг. 2 - соединение двух реакторных деталей и уплотнительный элемент с штуцером, пролольное сечениеРеактор содержит выдерживающий давление корпус 1, изготовленный из тепло- устойчивой стали, навинченный фланец 2, также изготовленный из теплопрочной стали, никелевую футсровку 3, отбортованную у обоих концов. Отбортовкп нахолятся в выточках так, что никелевая отбортовка 10 только немного выступает над стальной рубашкой. Все никелевые отбортовкп ло сборки целесообразно тщательно обтачивают пол углом я таким образом, чтобы получались плоские уплотнительные поверх ности.Реактор также включает в себя штуцсрдля выхода продукта 4, уплотнительное цилиндрическое никелевое ядро 5, окруженное лвумя фланцевыми кольцами 6, 7, 20 винты 8, трубные элементы 9 из тсплоустойчпвой стали, концы которых снабжены наружной резьбой, навинченные фланцы 10, из теплоустойчивой стали, винты 11, гайки 12, изготовленные из теплоустойчи вой стали. Между фланцсвыми кольцамп6, 7 и гайками 12 расположены олна или несколько тарсльчатых пружин 13 из тсплоустойчивой пружинной стали. Прслпочтипод каждой айкой располагается ЗО нссколько тарсльчатых пружин, которыецелесообразно центрировать посредствомподкинутых на них втулок И, Описанноерасположение повторяется одно- или многократно по длине реактора.Корпус 1 имеет по стороне отбортовки 5выточку, которая выполнена такой глубокой, что никелевая футеровка только немного выступает над сталью. Отбортовкараспространяется вплоть до диаметра, большего, чем диаметр контактной линии корпуса (или трубы) и никелевого ядра. Уплотнительные поверхности никелевого ядравыполнены легко выпуклыми; они являются в своем выполнении частями сферической поверхности с большим диаметром 15шара, центр которого лежит в оси. Отбортовка никелевых футеровок осуществляетсяв каждом случае под углом а, которыйцелесообразно составляет 70, касательнаяна искривленных уплотнительных поверхностях на никелевом ядре имеет к перпендикулярной оси реактора угол Р= (90 - а),целесообразно 20. Трубныеэлементы 9имеют независимые друг, от друга обогреватели 15, 1 б, предпочтительно в виде окружающих электрических обогревательныхэлементов.Согласно фиг. 2 никелевое ядро б соединено, например, с одним никелевымштуцером 17, расположенным перпендику- З 1лярно к никелевому ядру,Никелевые ядро и штуцер 15, 17 могуттакже состоять из одной только никелевойзаготовки. Штуцер 17 окружен теплоустойчивым стальным кольцом 18, которое на З 5направленной к центру стороне имеет цилиндрический бурт большого диаметра. Обафланцевых кольца б и 7 имеют выточку,чем фиксируется кольцо 18 и тем самым предотвращается выскальзывание. На наружной стороне на кольцо 18, снабженное наружной резьбой, навинчен фланец 19. В уплотнительном элементе может быть расположно по описанному способу и несколько штуцеров.С помощью реактора согласно предложенной в изобретении конструкции впервые удалось надежно и в техническом масштабе осуществлять описанного рода реакции при высоких выходах по объему и времени.Фор мула изобретенияРеактор для получения галогенированных соединений из углеводородов, содержа-, щий корпус, выполненный в виде последовательно соединенных труб, футеровку, расположенную на внутренней поверхности труб, уплотнительные кольца, установленные между трубами, фланцы, закрепленные на торцах труб, и стяжные подпружиненные болты, соединяющие фланцы соседних труб, отличающийся тем, что, с целью проведения химерических реакций при температуре 400 - 800 С и давлении 50 - 700 ати, в торцах труб выполнены кольцевые выточки, а футеровка на юнцах труб выполнена с отбортовкой, которая размещена в выточках и зажата уплотнительными кольцами, причем футеровка и уплотнительные кольца выполнены из никеля.Источник информации, принятый во внимание при экспертизе:1. Патент США2768200, кл. 260-515, 1956 г,713529 Реда кто Пилипе 1(орректор И Симкин Заказ 11/40 Изд.145 Тираж 810НПО Поиск Государственного комитета СССР по делам изоб113035, Москва, Ж, Раушская наб., д. 4 енни Тип, Харьк. фнл. пред. Патен Состав Техред ель Э, Беляева А. Камышнико одписное открытий

Смотреть

Заявка

1940319, 19.06.1973

РИХАРД ВАЛЬБУРГ, ХЕЛЬМУТ ГЕРСТЕНБЕРГ, ХАНС ОСТЕНБРИНК

МПК / Метки

МПК: B01J 1/00

Метки: галогенированных, реактор, соединений, углеводородов

Опубликовано: 30.01.1980
