Установка для срезания деревьев

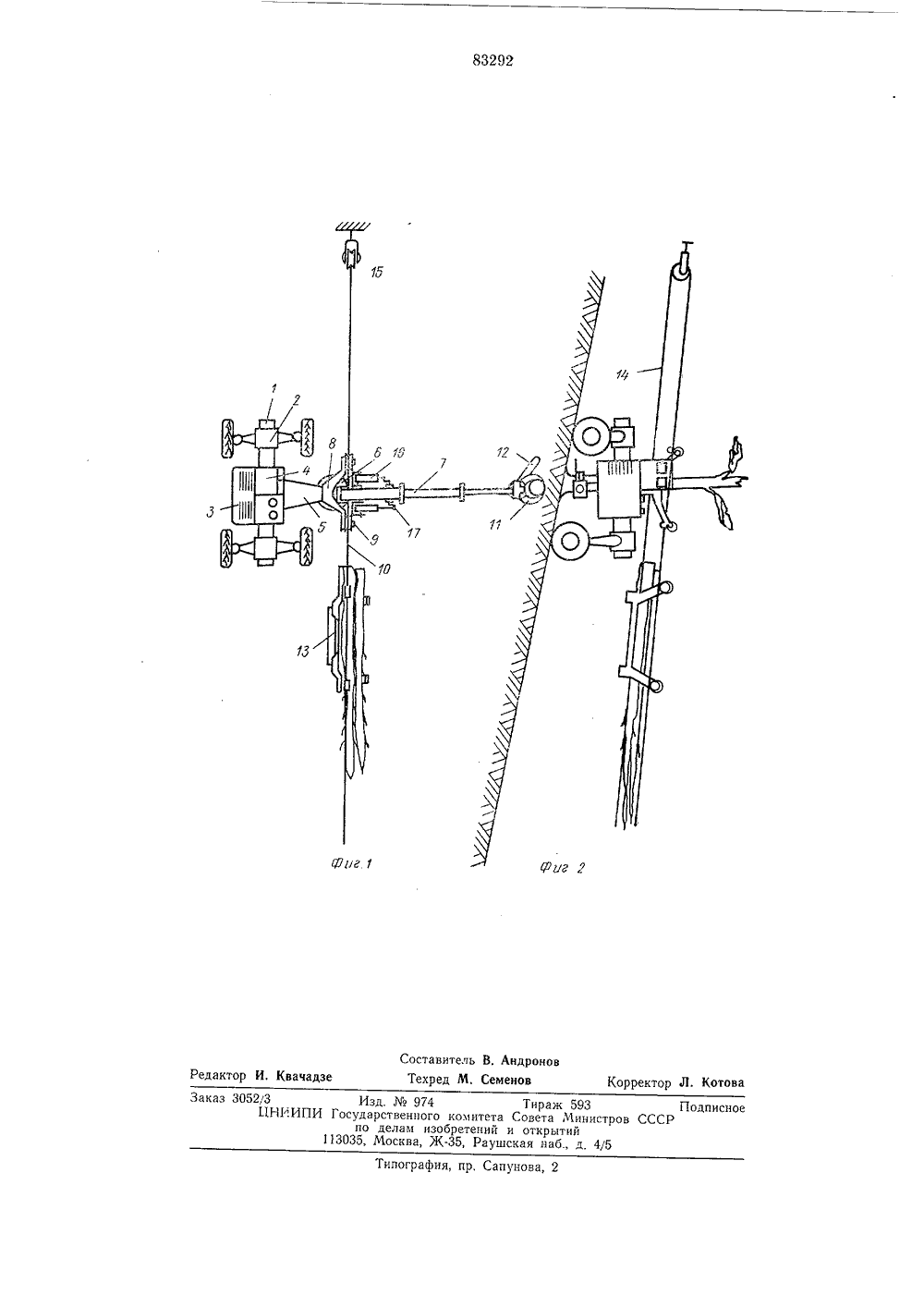

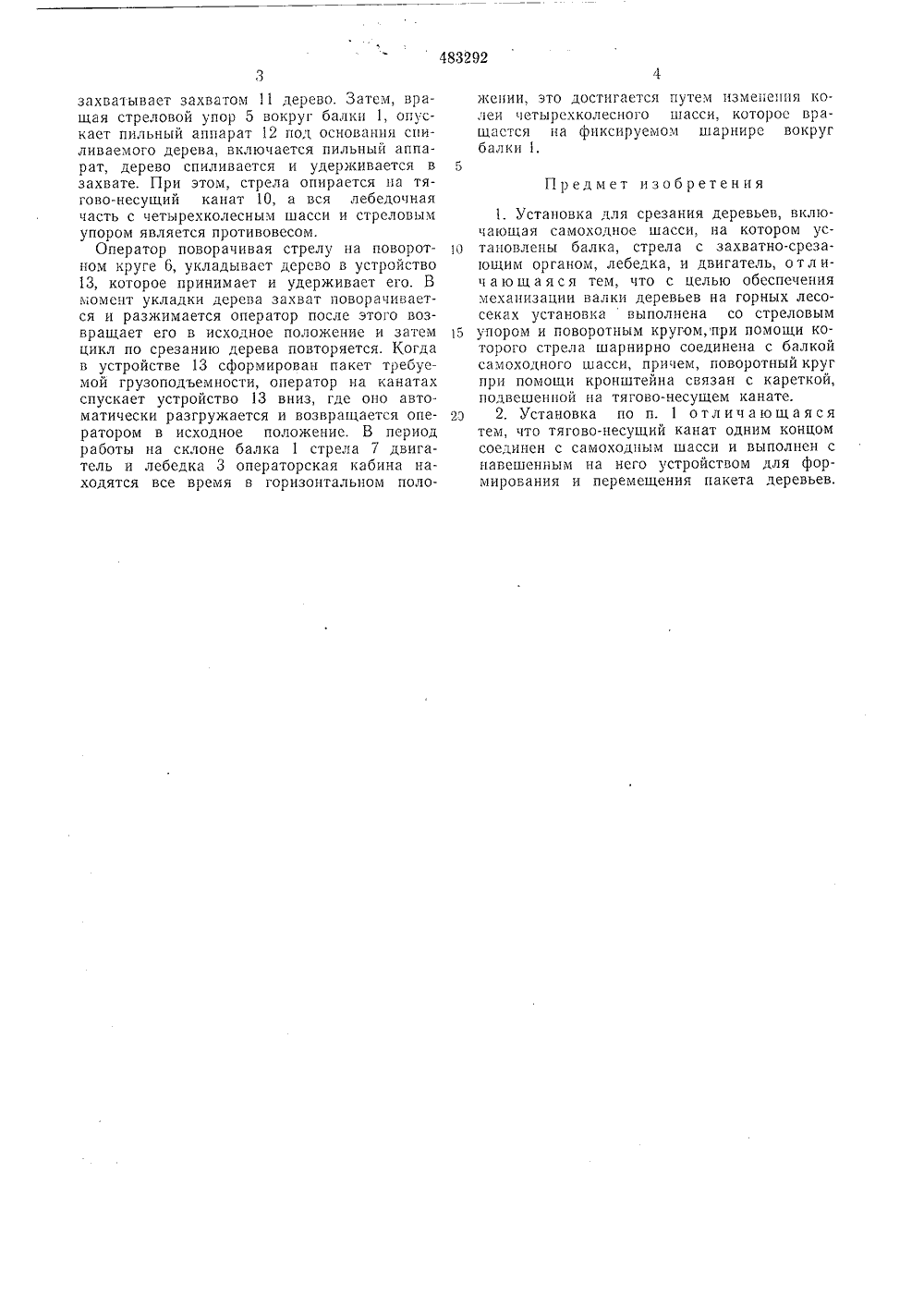

О ПИИЗОБРЕТЕНИЯ п 11 483292 Союз Советских Социалистических Рескублик(22) Заявлено 16.04.7 51) М. Кл, В 61 Ь 7/00А 01 д 23/08 аявкиприсоединением Государственный комитет Совета Министров СССР по делам изобретенийи открытий(72) Авторы Л. А. Занегин и В. Н, Гарькуш изобрете 1 п 71) Заявител Иркутский филиал Центрального научно-исследовательского и проектно-конструкторского института механизации и энергетики лесной промышленности54) УСТАНОВКА ДЛЯ ЗАНИЯ ДЕРЕВЬЕ Изобретение относится к области лесозаготовок и может быть использовано в лесной промышленности,Известна установка для срезания деревьев, включающая самоходное шасси, на ко тором установлены балка, стрела с захватносрезающим органом, лебедка и двигатель.Однако установка такой конструкции не обеспечивает механизации валки деревьев на горных лесосеках. 1 ОЦель изобретения - устранение указанного недостатка.Для этого установка выполнена со стреловым упором и поворотным кругом, при помощи которых стрела шарнирно соединена с 15 балкой самоходного шасси, причем поворотный круг при помощи кронштейна связан с кареткой, подвешенной на тягово-несущем канате.На фиг, 1 изображена предложенная ус О тановка для срезания деревьев, вид сверху; на фиг. 2 - то же, вид сбоку.Установка включает балку 1, которая опирается на шасси 2, к балке подвешены двигатель с насосной станцией и лебедкой 3, 25 кабина оператора 4, стреловой упор 5, который соединен с поворотным кругом 6 стрелы 7. Поворотный круг 6 при помощи кронштейна 8 и роликовой каретки 9 опирается на тягово-несущий канат 10. Стрела 7 например, ЗО телескопического типа и состоит из нескольких секций, последняя секция несет на себе захват 11 и пильный аппарат 12. На тяговонесущем канате 10 навешено устройство 13 для приема и удержания подаваемых стрелой деревьев. Тягово-несущий канат 10 второй ветвью 14 присоединен непосредственно к самоходному шассивалочно-трелевочной машины. Таким образом, система каната через блок 15 замыкается в бесконечную цепь, Привод стрелы осуществляется, например, посредством двух гидроцилиндров 16 и кривошипного механизма 17. Четырехколесное шасси выполнено с возможностью поворота всех четырех колес, например, на 90.Работа установки осуществляется следующим образом,Для начала работы делают предварительный монтаж блока 15, который закрепляют наверху лесосеки и через него пропускают например, тягово-несущий канат 10 одну ветвь 14 закрепляют непосредственно за шасси, После этого оператор включает лебедку и наматывая канат, перемещает, машину в гору, в нужном месте лебедка останавливается и машина фиксируется на канатах.Оператор поворачивая стрелу на поворотном круге 6, в плане выбирает дерево и оворачивая стрелу на поворотном круге 6, в плане выбирает дерево и выдвигает стрелу,захватывает захватом 11 дерево. Затем, вращая стреловой упор 5 вокруг балки 1, опускает пильный аппарат 12 под основания спиливаемого дерева, включается пильный аппарат, дерево спиливается и удерживается в захвате. При этом, стрела опирается па тягово-несущий канат 10, а вся лебедочная часть с четырехколесным шасси и стреловым упором является противовесом.Оператор поворачивая стрелу на поворотном круге б, укладывает дерево в устройство 13, которое принимает и удерживает его. В момент укладки дерева захват поворачивается и разжимается оператор после этого возвращает его в исходное положение и затем цикл по срезанию дерева повторяется. Когда в устройстве 13 сформирован пакет требуемой грузоподъемности, оператор на канатах спускает устройство 13 вниз, где оно автоматически разгружается и возвращается оператором в исходное положение. В период работы на склоне балка 1 стрела 7 двигатель и лебедка 3 операторская кабина находятся все время в горизонтальном положенин, это достигается путем изменения колеи четырехколесного шасси, которос вращается на фиксируемом шарнире вокруг балки 1. Предмет изобретения1. Установка для срезания деревьев, включающая самоходное шасси, на котором ус 1 о тановлены балка, стрела с захватно-срезающим органом, лебедка, и двигатель, отл ич а ю щ а я с я тем, что с целью обеспечения механизации валки деревьев на горных лесосеках установка выполнена со стреловым д упором и поворотным кругом, при помощи которого стрела шарнирно соединена с балкой самоходного шасси, причем, поворотный круг прн помощи кронштейна связан с кареткой, подвешенной на тягово-несущем канате.2 э 2. Установка по п, 1 отличающаясятем, что тягово-несущий канат одним концом соединен с самоходным шасси и выполнен с навешенным на него устройством для формирования и перемещения пакета деревьев.83292 Юрг тавите вачадзе едак ПодписноР Тираж 593Совета Министров Си открытийская наб., д, 4/5 каз 30523ЦН 14 И огра В, АндроноСеменов Изд.974И Государственного комитета по делам изобретений 113035, Москва, Ж, Рауш пр, Сапунова, 2 орректор Л Котова
