Испытания инерционных автоматов торможения колес шасси летательных аппаратов

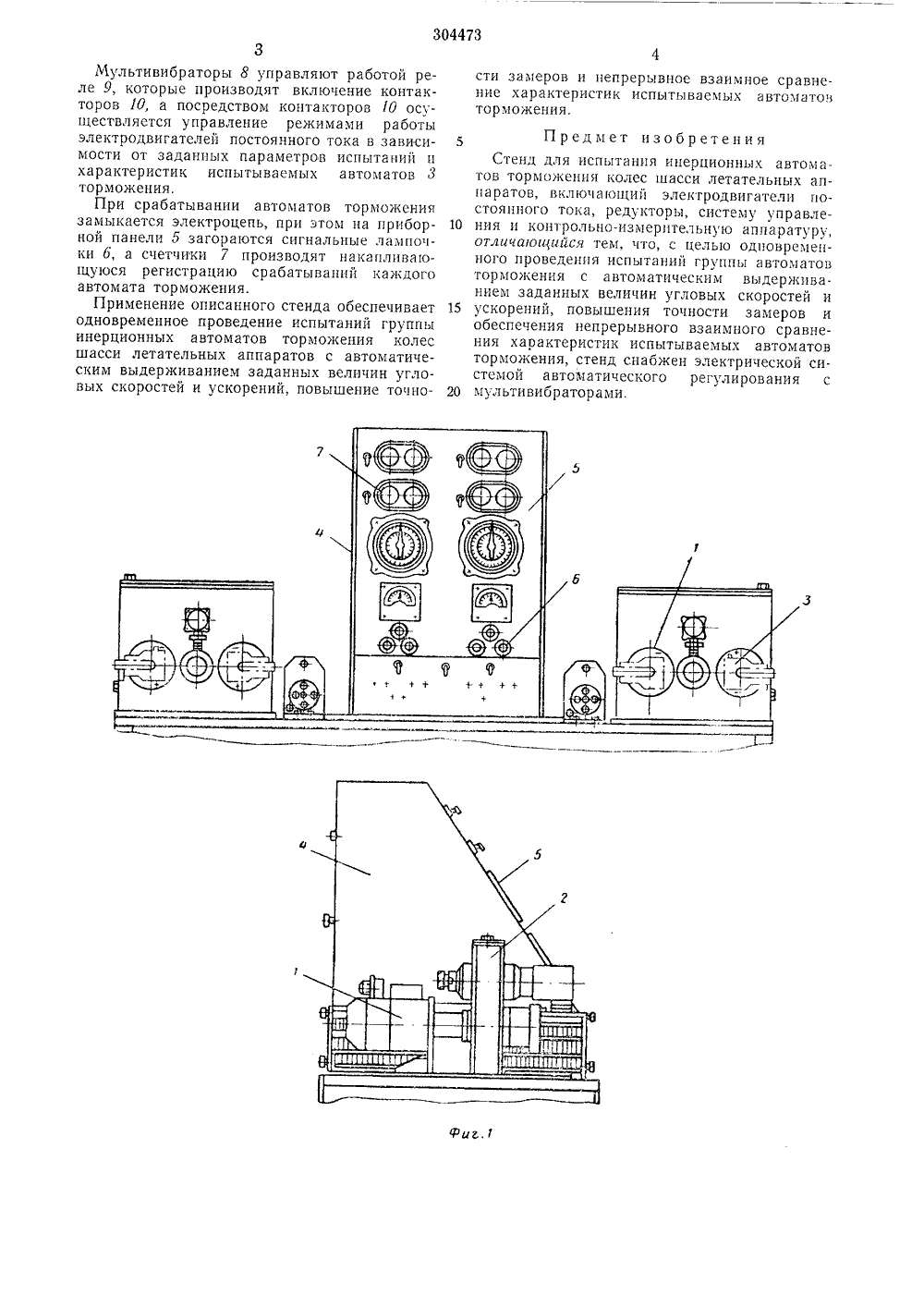

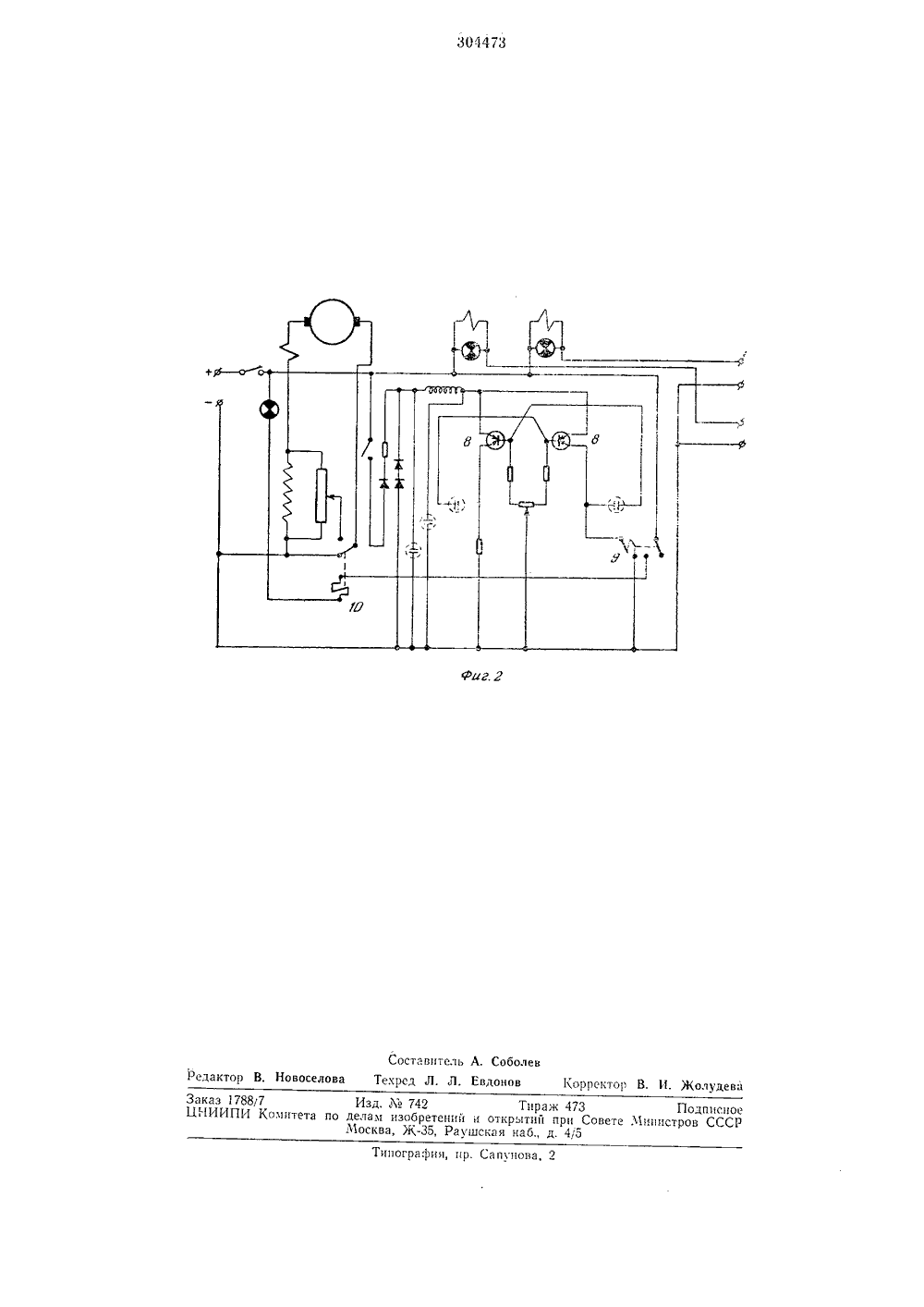

Республик мф аюСф Зависимое от авт. свидетельства-МПК С 01 гп 17/00 Заявлено 04.1 Х.1969 ( 1363523(40-23)с присоединением заявки-ПриоритетОпубликовано 25 т.1971. Бюллетень17Дата опубликования описания 28 Л 1.1971 Комитат по делам иаббретеиий и открытий при Совете Ьииистров СССР= " -ТЕКд СТЕНД ДЛЯ ИСПЫТАНИЯ ИНЕРЦИОННЫХ АВТОМАТОВ ТОРМОЖЕНИЯ КОЛЕС ШАССИ ЛЕТАТЕЛЪНЫХ АППАРАТОВИзобретение относится к области испытательного оборудования авиационной промышленности, а именно к стендам для испытания инерционных автоматов торможения колес шасси летательных аппаратов.Известны стенды для испытания инерционных автоматов торможения колес шасси летательных аппаратов содержащие электродвигатель постоянного тока, редуктор, систему управления и контрольно-измерительную аппаратуру.Недостатки известных стендов заключаются в том, что они позволяют проводить испытания только одного автомата торможения при отсутствии автоматического управления режимами работы стенда.С целью одновременного проведения испытаний группы автоматов торможения с автоматическим выдерживанием заданных величин угловых скоростей и ускорений, повышения точности замеров и обеспечения непрерывного взаимного сравнения характеристик испытываемых автоматов торможения пред.чагаемый стенд снабжен электрической системой автоматического регулирования с мультивибраторами. На фиг. 1 изображен предлагаемый стенд, вид спереди и вид сбоку; на фиг, 2 - принципиальная электрическая схема системы автоматического регу.чирования с мультивибраторами.На жестком основании стенда смонтированы электродвигатели 1 постоянного тока, пе редающие вращение через редукторы 2 на выходные валы, соединенные с испытываемыми автоматами 3 торможения.На основании стенда смонтирован такжекорпус 4 с пультом управления и приборной 10 панелью 5, на которой установлены контрольно-регистрирующая аппаратура и приборы, в том числе сигнальные лампочки б и счетчики 7 числа срабатываний каждого испытываемого автомата торможения. В корпусе 4 смонтиро ваны элементы электросхемы системы автоматического управления стенда, в том чис.че мультивибраторы 8, реле 9, контакторы 10. Предлагаемый стенд работает следующим 20 образом.Производится включение стенда с помощьюкнопки на пульте управления, при этом подается электропитание на электродвигатели 1 постоянного тока, которые через редукторы 2 25 передают вращение на выходные валы, соединенные с испытываемыми автоматами торможения. Дальнейшее проведение всего цикла испытаний осуществляется автоматически с помощью системы регулирования с мультивиб раторами.304473 Фиг,1 Мультивибраторы 8 управляют работой реле 9, которые производят включение контакторов 10, а посредством контакторов 10 осуществляется управление режимами работы электродвигателей постоянного тока в зависимости от заданных параметров испытаний и характеристик испытываемых автоматов 8 торможения.При срабатывании автоматов торможения замыкается электроцепь, при этом на приборной панели 5 загораются сигнальные лампочки 6, а счетчики 7 производят накапливающуюся регистрацию срабатываний каждого автомата торможения.Применение описанного стенда обеспечивает одновременное проведение испытаний группы инерционных автоматов торможения колес шасси летательных аппаратов с автоматическим выдерживанием заданных величин угловых скоростей и ускорений, повышение точности замеров и непрерывное взаимное сравнение характеристик испытываемых автоматов торможения. Предмет изобретенияСтенд для испытания инерционных автоматов торможения колес шасси летательных аппаратов, включающий электродвигатели постоянного тока, редукторы, систему управле ния и контрольно-измерительную аппаратуру,отличаюгиийся тем, что, с целью одновременного проведения испытаний группы автоматов торможения с автоматическим выдержнванием заданных величин угловых скоростей и 15 ускорений, повышения точности замеров иобеспечения непрерывного взаимного сравнения характеристик испытываемых автоматов торможения, стенд снабжен электрической системой автоматического регулирования с 20 мультивибраторами.Составитель А. Соболевред Л. Л. Евдонов актор В. Новоселов корректор В. И. Жолудева Типогра:рия, ир. пуиова, 2 Заказ 1788 у 7 Изд. М 742 Тираж 473 Подписное1.1 НИИПИ Комитета по делам изобретении и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 415
