Инерционный стенд для испытания фрикционных муфт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

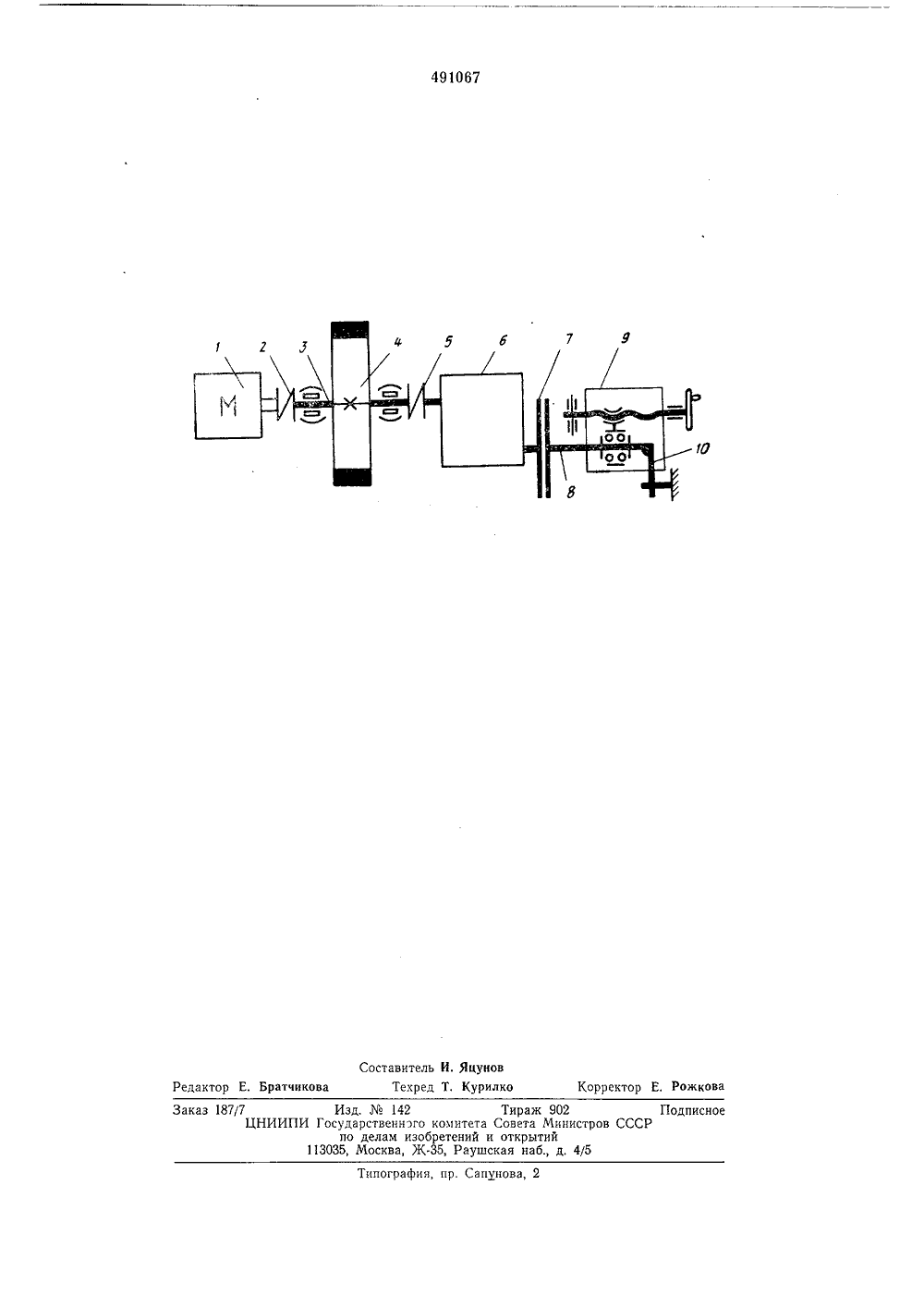

Савв Советских Санналнстнческик Республик(23) ПриоритетОпубликовано 05,11.75. БюллетеньДата опубликования описания 22.02.7 Г Государственнын комитет Совета Министров СССР ло делам изобретенийн аткрытнй 53) УДК 621.825.54) Авторы изобретсш Шеренко ивин, В, А. Соколов и И(71) Заявител 54) ИНЕРЦИОННЫЙ СТЕНД ДЛЯ ИСПЫТАНИ фриКционных муфтопоры 9. Момент, передаваемый муфт воспринимается рычагом 10. Все узлы ст смонтированы на одной общей раме.Стенд работаст следующим образом.Привод 1 разгоняет инерционную массу 4, а следовательно, и ведущие части муфты 7, до заданной скорости, после чего привод стенда отключается и включастся испытуемая муфта, которая через вариатор затормаживает инерционную массу стенда и жестко связанные с ней части до полной остановки или заданной скорости. Возникающий при этом момент трения воспринимается рычагом 10, Затем приведенный цикл повторяется заданное число раз. ой 7, енда Инерционный стенд ционных муфт, соде массу с приводом, вз пытуемой муфтой чер инерции, отличаюп лью повышения точи ных параметров в ш, лятор момента инсрц, ступенчатого вариатор фрикионную юсисмомента о, с це- агрузочс, рсгуде бссдля испытания ря;ащии инерц аимодействучощу ез регулятор бийся тем, чт ости задания н 1 роком диапазо гп выполнен в в Изобретение относится к области машиностроения, преимущественно к стендам для определения надежности и долговечности фрикционных муфт.Извсстны инерционные стенды для испытания фрикционных муфт, содержащие инерционную массу с приводом, взаимодействующу:о с испытуемой муфтой через регулятор момента инерции, выполненного в виде коробки скоростей.Недостатком таких стендов является ступенчатое изменение момента инерции при переключении передач и невозможность точного задания нагрузочных параметров в широком дна п а зоне.С целью устранения указанных недостатков в предложенном инерционном стенде регулятор момента инерции выполнен в виде бссступенчатого вариатора.На чертеже схематически изображен предлагаемый инерционный стенд.Вал привода 1 через упругую муфту 2 соединен с валом 3 инерционной массы 4. Другой конец вала 3 через упругую муфту 5 соединен с входным валом вариатора 6, на выходном валу которого устаноьлены ведущие асти испытуемой муфты 7. Ведомые части муфты 7 установлены на валу 8 подвижной 1 рсдмет изобретсн 1Составитель И. ЯагуповРедактор Е. Братчикова Техред Т. Курилко Корректор Е, РожковаЗаказ 187/7 Изд. Мо 142 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2
СмотретьЗаявка
2001579, 04.11.1974
ПРЕДПРИЯТИЕ ПЯ В-8570
ГРИЦИШИН МИХАИЛ ИВАНОВИЧ, СОКОЛОВ ВИКТОР АЛЕКСАНДРОВИЧ, ЩЕРЕНКОВ ГЕОРГИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01M 15/00
Метки: инерционный, испытания, муфт, стенд, фрикционных
Опубликовано: 05.11.1975
