Номер патента: 29692
Автор: Двойных
Текст

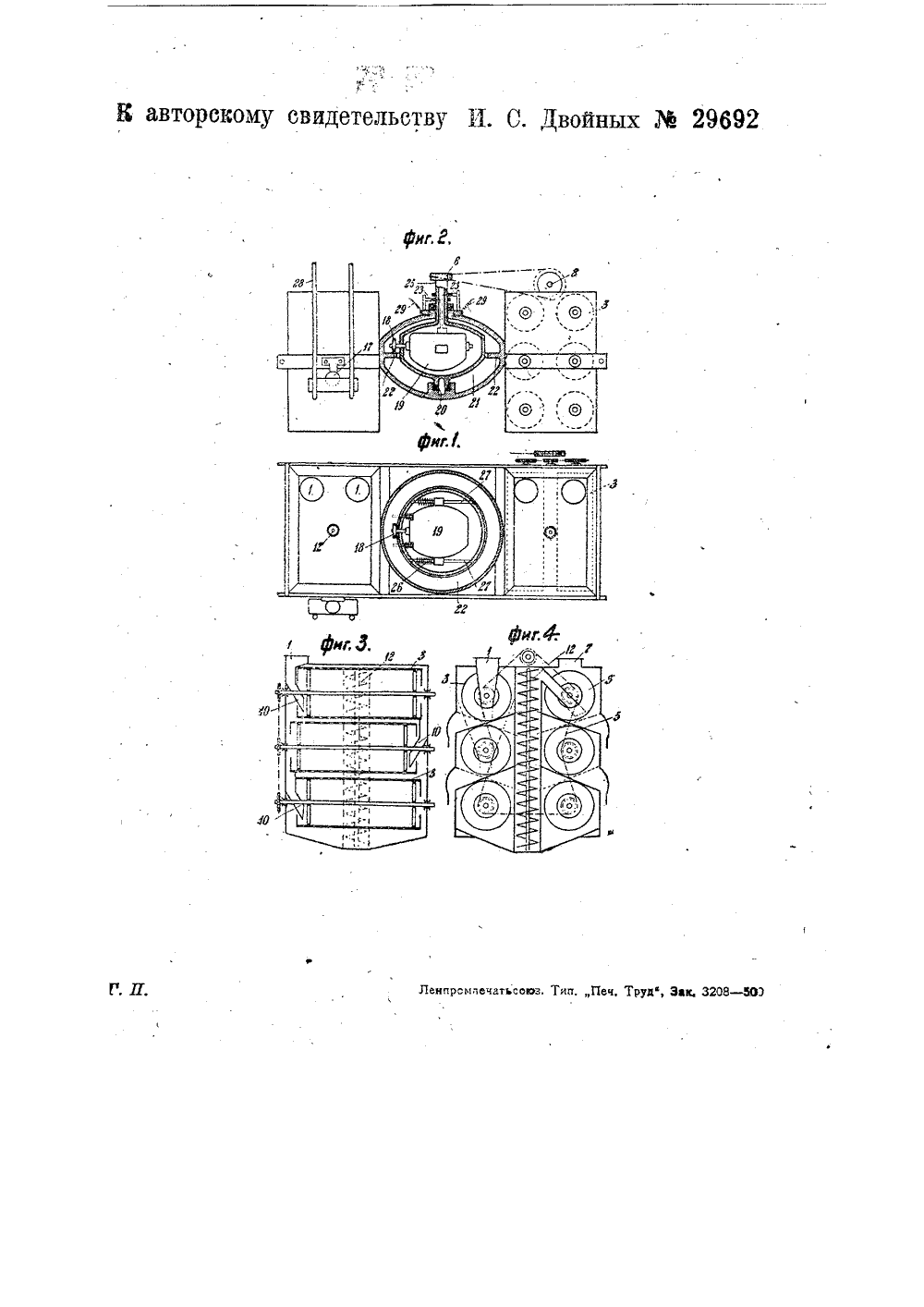

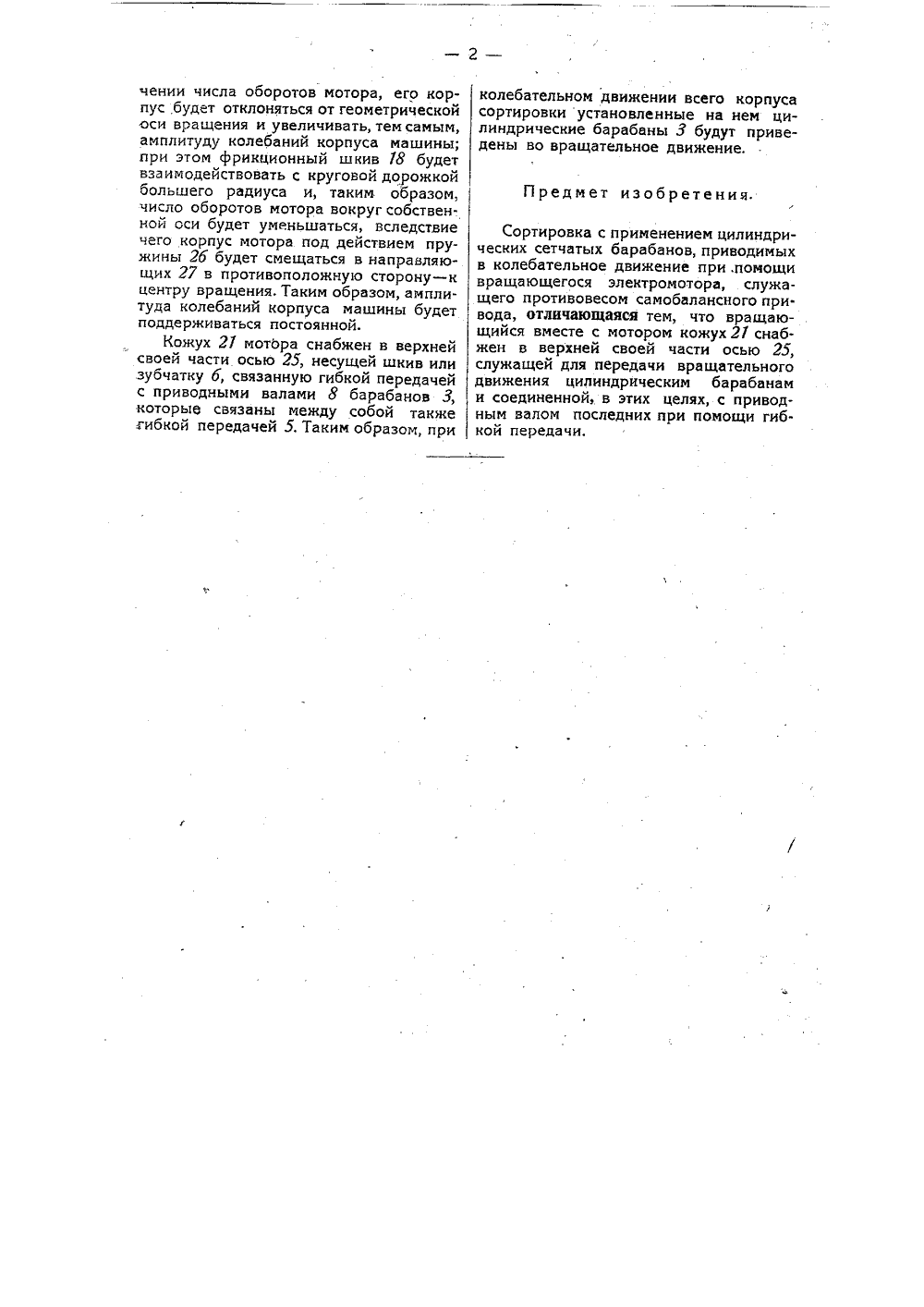

ИЗОБРЕТЕНИ ПИС орти орскому свидетельству И. С. Двойных, заявленному 25 март 1932 года (спр, о перв, М 106095),ыдаче авторского свидетельства опубликовано 31 марта 1933 года. Изобретение касается сортировок -с цилиндрическими сетчатыми барабанами, проводимыми одновременно с вращением в колебательное движение при помощи вращающегося 1 электромотора, корпус которого служит противовесом саиобалансного привода, В предлагаемой сортировке вращающийся вместе с электромотором кожух снабжен в верхней своей части осью, которая передает вращательное движение цилиндрическим барабанам,На схематическом чертежефиг. 1 изображает вид машины сверху в частичном разрезе; фиг. 2 - тоже вид сбоку в частичном разрезе; фиг, 3 - то же спереди, в разрезе и в увеличенном масштабе; фиг. 4 - вид одной половины сбоку машины в разрезе и в увеличенном масштабе,Машина состоит из системы сортировальиых цилиндрическихбарабанов 3, расположенных двумя группами с двух сторон самобалансного привода, Корпус машины установлен на подвесках 28, связанных с корпусом шаровыми опорами 17. Сортируемый продукт загружается в бункер 1, откуда он поступает в верхний барабан и последовательно проходит через три барабана, расположенные друг над другом; далее продукт вертикальным шнеком 12 тран.(98) спортируется в верхнии барабан второго ряда, после чего поступает в нижние барабаны второго ряда. Для направления продукта из одного барабана вдругой служат жолобы 10, а для выделения легковесных примесей из барабанов последние заключены в аспирационные кожуха, связанные с трубопроводом 7.Корпус сортировки приводится в колебательное движение при,аомощисамо-, балансного привода, при чем противовесом служит корпус электромотора 19, на оси которого насажен фрикционный шкив 18, взаимодействующий с круговой дорожкой 22 привода. Электромотор 19 установлен на шаровом подпятнике 20 и получает электроэнергию по проводам 29, которые снабжены скользящими контактами 23. Фрикционный шкив 18 мотора при своем вращении заставляет корпус мотора вращаться, при чем вследствие того, что мотор установлен с возможностью перемещения в направляющих 27, он при вращении под действием центробежной силы отклоняется от геометрической оси своего вращения против действия пружин 2 б, При вращении мотора 19 корпус сортировки получает колебательное движение, так как корпус мотора в данном случае за 1 еняет по своему действию обычный противовес самобалансного привода, При увели.чении числа оборотов мотора, его корпус будет отклоняться от геометрической оси вращения и увеличивать, тем самым, амплитуду колебаний корпуса машины; при этом фрикционный шкив Г 8 будет взаимодействовать с круговой дорожкой большего радиуса и, таким образом, число оборотов мотора вокруг собственной оси будет уменьшаться, вследствие чего корпус мотора под действием пружины 2 б будет смещаться в направляющих 27 в противоположную сторону - к центру вращения. Таким образом, амплитуда колебаний корпуса машины будет поддерживаться постоянной.Кожух 27 мотора снабжен в верхней своей части осью 25, несущей шкив или зубчатку б, связанную гибкой передачей с приводными валами 8 барабанов 3, которые связаны между собой также ибкой передачей 5. Таким образом, при колебательном движении всего корпуса сортировки установленные на нем цилиндрические барабаны 3 будут приведены во вращательное движение.Предмет изобретения,Сортировка с применением цилиндрических сетчатых барабанов, приводимых в колебательное движение при,помощи вращающегося электромотора, служащего противовесом самобалансного при. вода, отличающаяся тем, что вращающийся вместе с мотором кожух 27 снабжен в верхней своей части осью 25, служащей для передачи вращательного движения цилиндрическим барабанам и соединенной, в этих целях, с приводным валом последних при помощи гибкой передачи,
СмотретьЗаявка
106095, 25.03.1932
Двойных И. С
МПК / Метки
МПК: B07B 1/22
Метки: сортировка
Опубликовано: 31.03.1933
Код ссылки
<a href="https://patents.su/3-29692-sortirovka.html" target="_blank" rel="follow" title="База патентов СССР">Сортировка</a>
Привод главного движения шпинделя планетарно-фрезерных станков
Номер патента: 89713
Опубликовано: 01.01.1950
Автор: Дворников
Метки: главного, движения, планетарно-фрезерных, привод, станков, шпинделя
...посажен на оси 5, кинематически связанной посредством пары шестерен б и 7 с валом 8 неподвижной коробки скоростей 9, Ось 5 помешена в подшипниках втулки 10, установленной в свободно вращающемся диске 11, Диск 11 посредством регулируемой по длине тяги 12 подвижно связан с гильзой фрезерного шпинделя 1. Шпиндель, тяга и втулка 10 представляют собой шарнирный четырехзвеннный механизм, в котором тяга 12 является шатуном, При планетарном движении шпинделя по окружности радиуса Р из положения 1 в положение О тяга 12 заставляет диск 11 со шкивом 4 совершать синхронное врагцательное движение вокруг оси вала 8 коробки скоростей, причем ось Б шкива 4 перемешается из положения 1 в положение 11, не нарушая сцепления приводных шестерен б и 7....
Групповой привод движущих осей тепловоза с двумя и более гидропередачами
Номер патента: 219611
Опубликовано: 01.01.1968
Метки: более, гидропередачами, групповой, движущих, двумя, осей, привод, тепловоза
...валов и осевых редукторов,от.тиииотиийся тем, что, с целью повышения использования сцепцого веса тепловоза и увеличения коэффициента сцепления колес с рельсамц, раздаточные валы гидропередач 0 соед 1 шсны между собой валопроводом. ГРУППОВОЙ ПРИВОД Д С ДВУМЯ И БОЛ.1Известен групповой привод движущих осей тепловоза с двумя и более гидропередачамн, состоящий из карданных валов и осевых редукторов.В предложенном приводе для повышения использования сцепного веса тепловоза и увеличения коэффициента сцепления колес с рельсами раздаточные валы гидропередач соединены между собой валопроводом.На чертеже изображена схема описываемого привода. Дизели 1 и 2 соединены муфтами 3 и 4 с гидропередачами 5 и б, раздаточные валы 7 и 8 которых с одной...
Привод для получения колебательного движения
Номер патента: 33783
Опубликовано: 31.12.1933
Автор: Чистяков
Метки: движения, колебательного, привод
...такими же болтами 27 и 33 и в том же положении по отношению друг к другу. На эксцентрики надеты бугеля 8, 8, 9 и 1 О с прилитыми подводками, Бугели имеют приливы 1 и свертываются болтами 12. Бугель 8, работающий на эксцентрике 77, закрепленном на валу, соединен с другим таким же бугелем 8, работающим наэксцентрике 7", закрепленном на свобод.ной втулке 24; бугели соединены посредством ползуна 18 и пальца 1 б. Бугель 9,работающий на эксцентрике 7, закрепленном на валу 1; соединен с бугелем 1 О,закрепленным на втулке 24. Бугели 9 и 1 Осоединены между собой посредством ползуна 19 и пальца 17 с шайбой 20 и шпилькой.Ползуны ходят по круглым направля.ющим 21. Корпус привода закрываетсяжелезной крышкой 45, привертываемойк нему винтами 43....
Ручной привод механизма вращательного движения
Номер патента: 1069983
Опубликовано: 30.01.1984
Авторы: Гудошников, Гуревич, Свердлов
МПК: B25B 13/00
Метки: вращательного, движения, механизма, привод, ручной
...с собачкой.На Фиг. 1 изображен предлагаемый привод, выполненный в виде ключа, продольный разрез; на фиг. 2 - раз- рез А-А на фиг. 1.Привод содержит корпус 1, разме щенную в нем обойму 2, имеющую Нрорезь, в которой находится ролик 60 3, образующий совместно с прорезьюмеханизм свободного хода. В корпусе 1 имеется паэ, в котором может перет мещаться ролик 3, заклиниваясь в крайних положениях. В обойме 2 расположена втулка 4., непосредственно передающая вращательное движение какому-,либо механизму (не показан)С корпусом 1 шарнирно связан вильчатым концом рычаг 5 управления. Ось б шарнира перпендикулярна продольной оси рычага 5 управления, имекщего на другом конце рукоятку 7, жестко связанную с расположенным внутри рычага 5 управления,...
Привод для многоцилиндрового двигателя с внешним подводом теплоты и с цилиндрами, расположенными параллельно вокруг общей оси
Номер патента: 1096417
Опубликовано: 07.06.1984
Авторы: Александравичюс, Макарявичюс, Нарбутас
МПК: F16H 23/04
Метки: внешним, вокруг, двигателя, многоцилиндрового, общей, оси, параллельно, подводом, привод, расположенными, теплоты, цилиндрами
...3 - полэун,разрез; на фиг. 4 - наклонный дискс радиальными осями; на фиг. 5 - компоновочная схема двигателя с внешним подводом теплоты с приводом.Привод для многоцилиндрового двигателя с внешним подводом теплоты и с цилиндрами, расположенными вокруг общей оси, содержит корпус 1 (фиг.1), вал 2, установленный с воэможностью вращения в нем, и закрепленную шар" нирно на валу при помощи пальца 3 ступицу 4 наклонного диска. Наклонный диск выполнен подвижным относительно ступицы состоит по меньшей мере иэ двух лоловин 5 и б и двух крышек 7 и 8 и снабжен радиальными осями 9 по числу цилиндров двигателя (фиг. 2 и 4) . Крышки 7 и 8 фиксируют положение половин 5 и б наклонного диска относительно ступицы 4 вдоль ее продольной оси, Радиальные оси...
