Ручной привод механизма вращательного движения

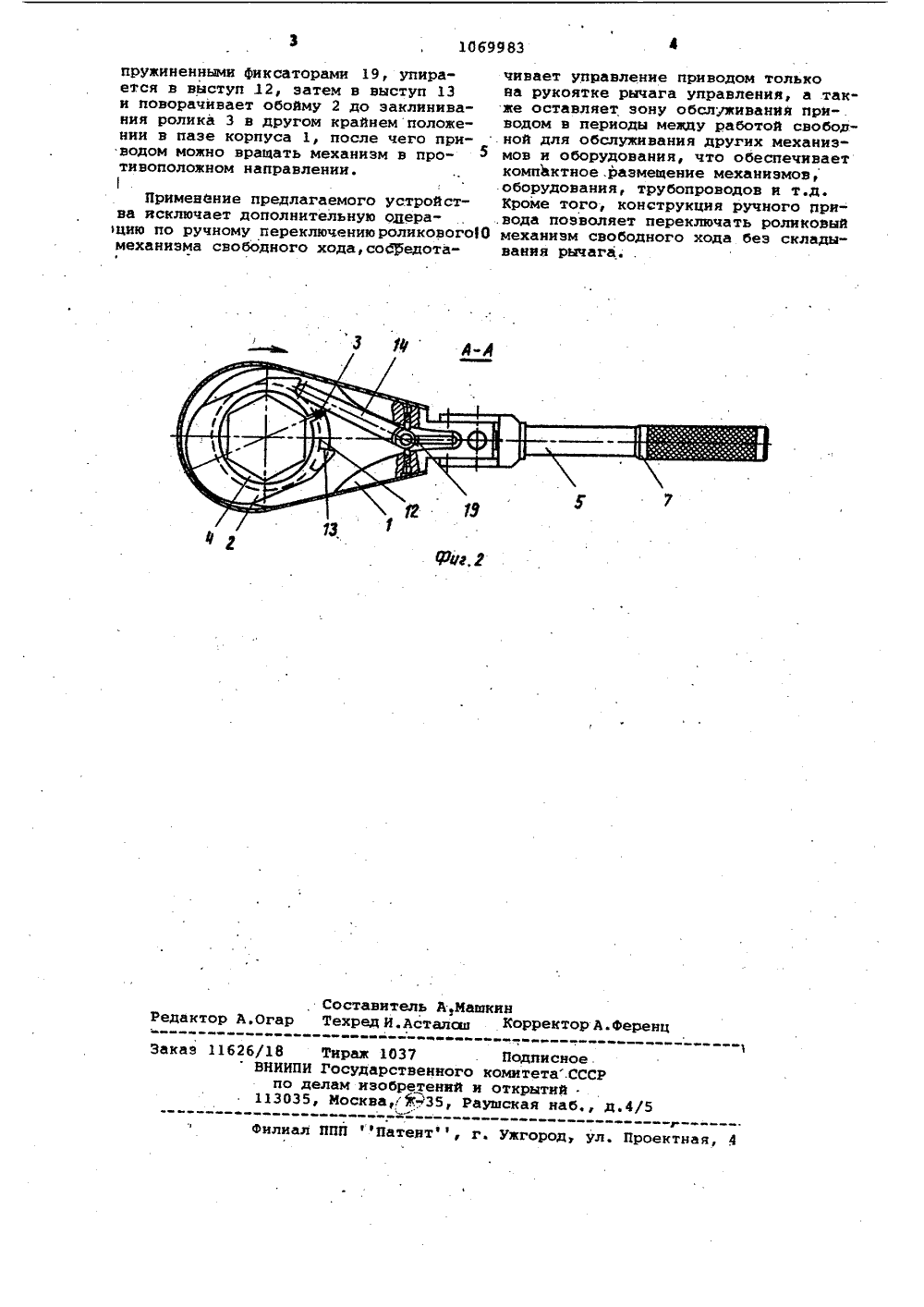

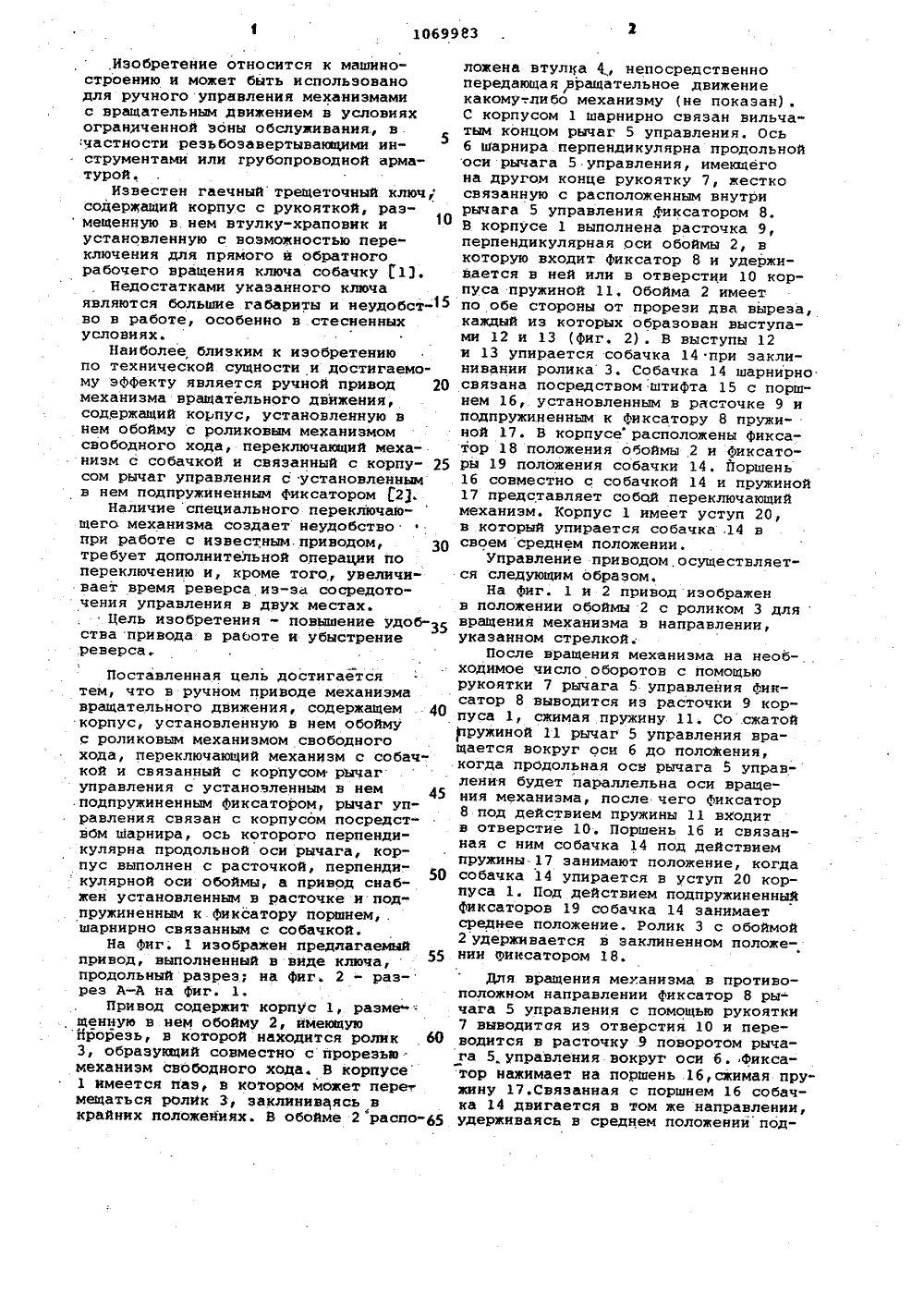

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ф Ъ 3.у в( ГД)Дп.: " ОПИСАНИЕ ИЗОБРЕТЕНИЙК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 18 гфГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 1(21) 3267166/25-281(22) 03. 04. 81(56) 1. Новиков М.П. Основы конструирования сборочных приспособлений. М., Машгиз, 1951, с.231, фиг.283 б.2. Мальцев В.Ф. Роликовые механизмы свободного хода. М., Машиностроение, 1968, с.62, рис. 57 (прототип) ..(,54) (57) РУЧНОЙ ПРИВОД МЕХАНИЗМА ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ, содержащий корпус, установленную в нем обойму,ЯО 1069983 А 3(59 В 25 В 13/00//Р 16 К 31 44 с роликовым механизмом свободногохода, переключающий механизм с собачкой и связанный с корпусом рычагуправления с установленным в немподпружиненным фиксатором, о т л ич а ю щ и й с я тем, что, с цельюповышения удобства в ра оте и убыстрения реверса, рычаг управления связан с корпусом посредством шарнира,ось которого перпендикулярна продольной оси рычага, корпус выполненс расточкой, перпендикулярной осиобоймы, а привод снабжен установленным в расточке и подпружиненным кфиксатору поршнем, шарнирно связанным с собачкой.,Изобретение относится к машиностроению и может быть использовано для ручного управления механизмами с вращательным движением в условиях ограниченной зоны обслуживания, в . :частности резьбозавертыванщими инструментами или трубопроводной арматурой.Известен гаечный трещеточный ключ, содержащий корпус с рукояткой, размещенную в. нем втулку-храповик и установленную с возможностью переключения для прямого и обратного рабочего вращения ключа собачку 13Недостатками укаэанного ключа являются большие габариты и неудобство в работе, особенно в .стесненных условиях.Наиболее близким к изобретению по технической сущности и достигаемому эФфекту является ручной привод 20 механизма вращательного движения, содержащий корпус, установленную в нем обойму с роликовым механизмом свободного хода, переключающий механизм с собачкой и связанный с корпу сом рычаг управления с установленным в нем подпружиненным Фиксатором 2.Наличие специального переключающего механизма создает неудобство ф при работе с известным приводом, 30 требует дополнительной операции по переключению и, кроме того, увеличивает время реверса из-за сосредото" чения управления в двух местах.Цель изобретения - повышение удобства привода в работе и убыстрение реверса.иПоставленная цель достигается тем, что в ручном приводе механизма вращательного движения, содержащем . 40 корпус, установленную в нем обойму с роликовым механизмом свободного хода, переключающий механизм с собач" кой и связанный с корпусом рычаг управления с установленным в нем 45 .подпружиненным Фиксатором, рычаг управления связан с корпусом посредством шарнира, ось которого перпендикулярна продольной оси рычага, корпус выполнен с расточкой, перпендикулярной оси обоймы, а привод снабжен установленным в расточке и подпружиненным к.фиксатору поршнем, . шарнирно связанным с собачкой.На Фиг. 1 изображен предлагаемый привод, выполненный в виде ключа, продольный разрез; на фиг. 2 - раз- рез А-А на фиг. 1.Привод содержит корпус 1, разме щенную в нем обойму 2, имеющую Нрорезь, в которой находится ролик 60 3, образующий совместно с прорезьюмеханизм свободного хода. В корпусе 1 имеется паэ, в котором может перет мещаться ролик 3, заклиниваясь в крайних положениях. В обойме 2 расположена втулка 4., непосредственно передающая вращательное движение какому-,либо механизму (не показан)С корпусом 1 шарнирно связан вильчатым концом рычаг 5 управления. Ось б шарнира перпендикулярна продольной оси рычага 5 управления, имекщего на другом конце рукоятку 7, жестко связанную с расположенным внутри рычага 5 управления, фиксатором 8. В корпусе 1 выполнена расточка 9, перпендикулярная осн обоймы 2, в которую входит Фиксатор 8 и удерживается в ней или в отверстии 10 корпуса пружиной 11. Обойма 2 имеет по обе стороны от прорези два выреза, каждый из которых образован выступами 12 и 13 (фиг. 2) . В выступы 12 и 13 упирается собачка 14 при заклинивании ролика 3. Собачка 14 шарнирно связана посредством штифта 15 с поршнем 16, установленным в расточке 9 и подпружиненным к Фиксатору 8 пружиной 17. В корпусе расположены фикса" тор 18 положения обоймы 2 и Фиксаторы 19 положения собачки 14. Поршень 16 совместно с собачкой 14 и пружиной 17 представляет собой переключающий механизм. Корпус 1 имеет уступ 20, в который упирается собачка .14 в своем среднем положении.Управление приводом, осуществляется следующим образом.На Фиг. 1 и 2 привод изображен в положении обоймы 2 с роликом 3 длявращения механизма в направлении, указанном стрелкой;После вращения механизма на необходимое число оборотов с помощью рукоятки 7 рычага 5 управления Фиксатор 8 выводится из расточки 9 корпуса 1, сжимая пружину 11. Со .сжатой ружиной 11 рычаг 5 управления вращается вокруг оси б до положения, когда продольная оси рычага 5 управления будет параллельна оси вращения механизма, после чего Фиксатор 8 под действием пружины 11 входит в отверстие 10. Поршень 16 и связанная с ним собачка 14 под действием пружины 17 занимают положение, когда собачка 14 упирается в уступ 20 корпуса 1. Под действием подпружиненный Фиксаторов 19 собачка 14 занимает среднее положение. Ролик 3 с обоймой 2 удерживается в заклиненном положении фиксатором 18.Для вращения механизма в противоположном направлении Фиксатор 8 рычага 5 управления с помощью рукоятки 7 выводитая из отверстия 10 и переводится в расточку 9 поворотом рычага 5 управления вокруг оси б. Фиксатор нажимает на поршень 1 б,сжимая пружину 17.Связанная с поршнем 16 собачка 14 двигается в том же направлении, удерживаясь в среднем положении под10 б 9983 пружиненными Фиксаторами 19, упира- чивает управление приводом только ется в выступ 12, затем в выступ 13 на рукоятке рычага управления, а таки поворачивает обойму 2 до заклинива- же оставляет зону обслуживания при-. ния ролика 3 в другом крайнем положе- водом в периоды между работой свободнии в пазе корпуса 1, после чего при- ной для обслуживания других механизводом можно врацать механизм в про мов и оборудования, что обеспечивает тивоположном направлении. компактное,размещение механизмов, 1 оборудования, трубопроводов и т.д,Применнние предлагаемого устройст- Кроме того, конструкция ручного Прива исключает дополнительную оПера- . .вода позволяет переключать роликовый акцию по ручному переключениюроликового 10 механизм свободного хода без склады- механизма свободного хода,соедота- вания рычага.Ф Составитель А.МТираж ПИ Госуд делам и 35, Моск 1037рствениогообретений иа 435, Раг ака одписное. митета.СССР крытий кая наб., д.4/5
