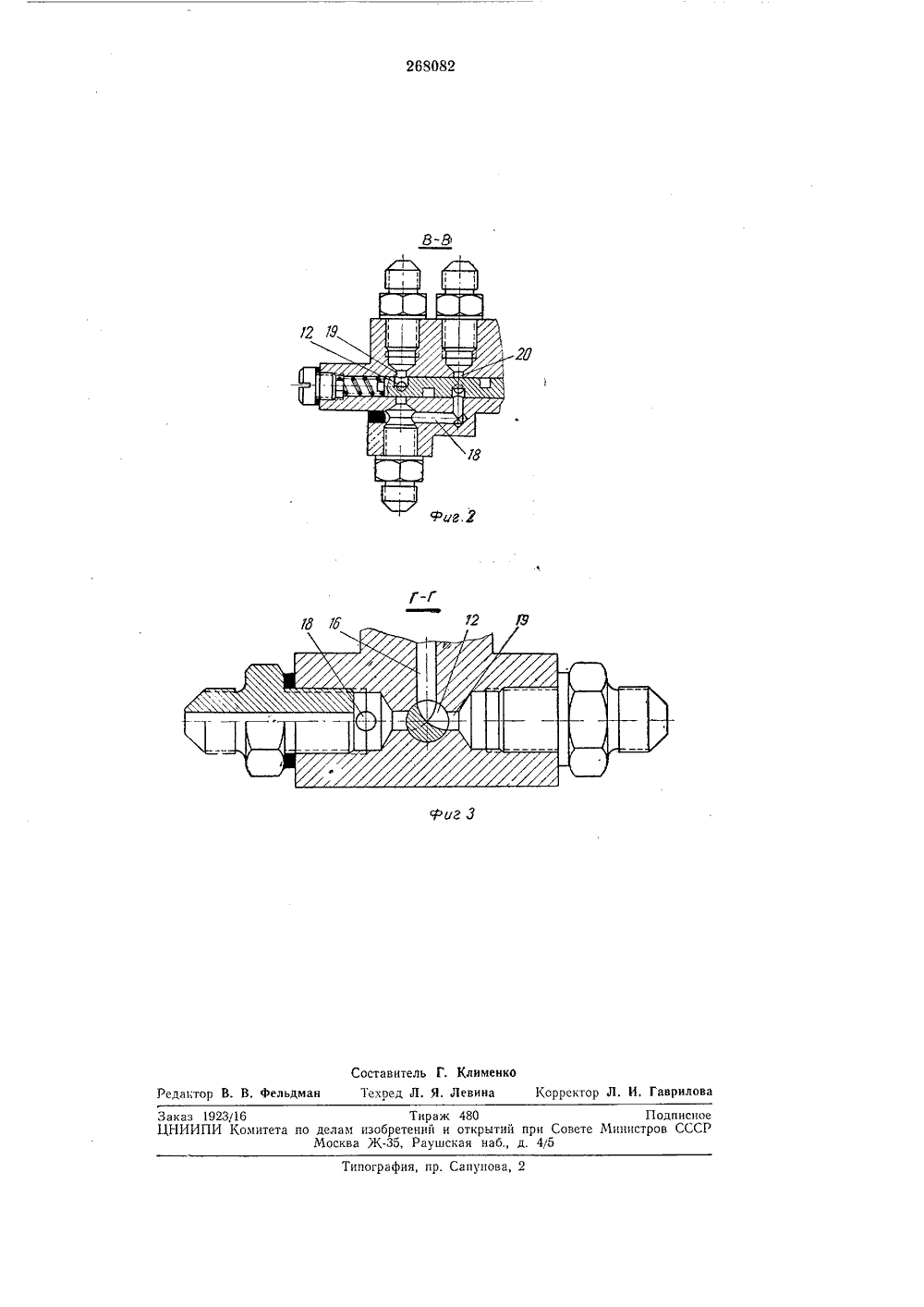

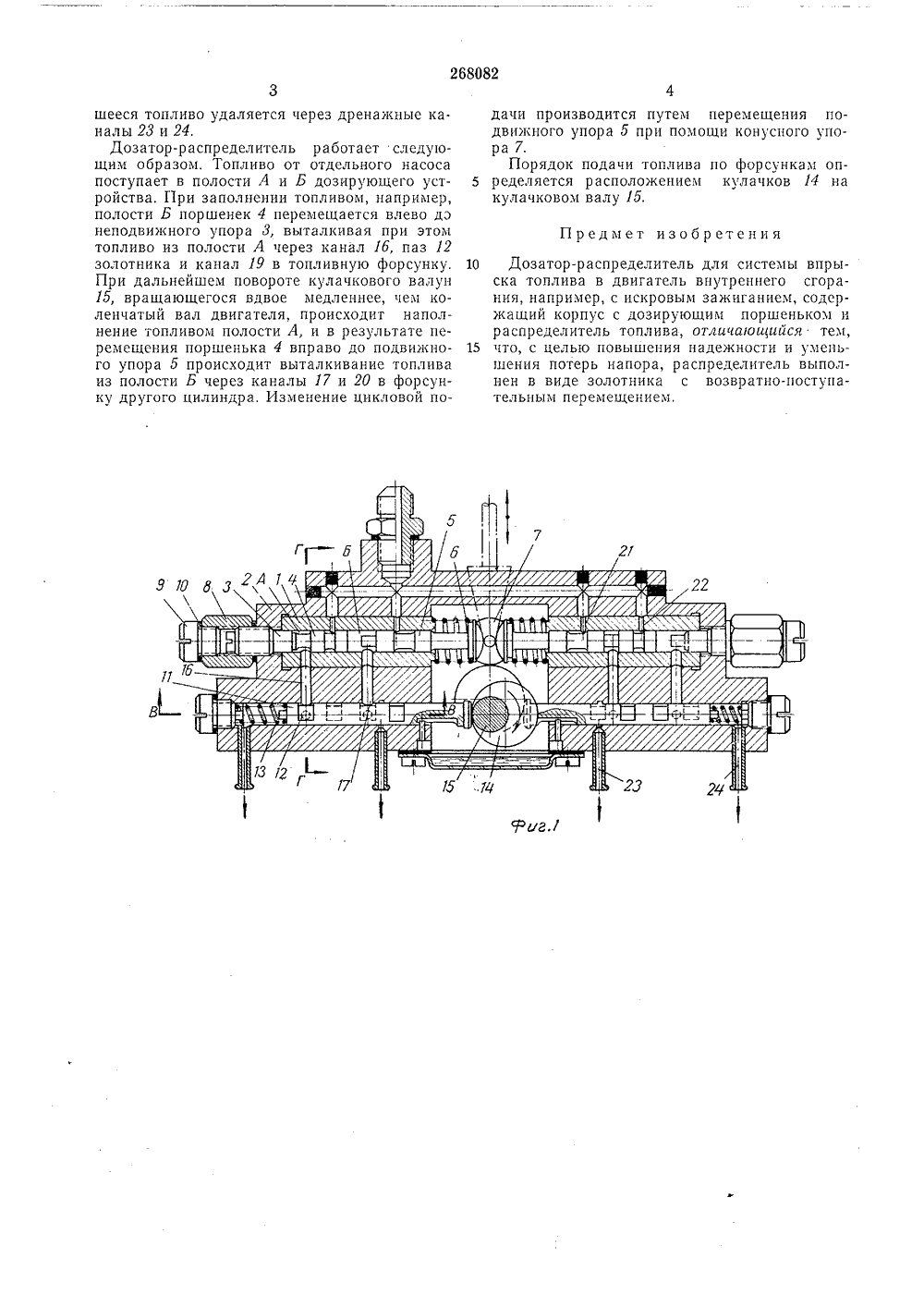

268082 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 06.11,1968 ( 1223467/24 м заявки Л с присоеди КГ 02 Комитет по делам изобретений и открытий при Совета Министров СССРриоритетпубликовано 02,17,1970, Бюллетень1 Дата опубликования описания оХ 111.1970 Д 1( 621.436,038.5вторызобретения юх Нт А 111;0 И.0 д.,рс 1г г п 1В, Чальцев, Б. И, Домников, В. В. Павлюченков и Н. Б. Дубницкий Заявитель ТЕИ ДОЗАТОР-РАСП ЛИТЕЛ ля шеора соединены золотника, костороны сообаналом 18, а с ала ми 19 и 20 Предлагаемый целью повышени потерь напора в возвратно-поступ пример, при пом На фиг, 1 изоб поперечный раз В - В на фиг. 1; на фиг. 1.дозатор-расп я надежности ыполнен в вид ательным пере ощи кулачково ражен предлага рез; на фиг. 2 на фиг, 3 - рределитель с и уменьшения е золотника с мещением, нао привода.емый дозатор, - разрез по азрез по 1 - -Г Изобретение относится к устройствам для дозирования и подачи топлива в двигатель внутреннего сгорания главным образом с искровым зажиганием.Известны устройства для дозирования и подачи топлива в двигатель внутреннего сгорания, в которых для дозирования топлива применен свободный поршенек, перемещающийся в гильзе между упорами, а для распределения топлива по цилиндрам использована гильза ротора.К недостаткам таких устройств следует отнести большие окружные скорости наружной поверхности распределителя, которые при работе на бензине приводят к заеданиям распределителя.Уменьшение диаметра распределите уменьшает скорость, но приводит к умень нию каналов и окон в гильзах распределите и к значительной потере напора топлива. Дозатор-распределитель в зависимости отчисла цилиндров двигателя может состоять из одной или нескольких секций.Секция состоит из дозирующего устройства, 5 содержащего гильзу 1, установленную в корпусе 2, в которой расположены неподвижный упор 8, свободный поршенек 4, подвижный упор 5 с пружиной б, прижимающей его к регулирующему конусному упору 7.10 Неподвижный упор 8 имеет резьбу для регулирования хода поршенька 4; положение этого упора фиксируется контргайкой 8 с заглушкой 9 и прокладкой 10.Распределительное устройство содержит зо лотник 11, на цилиндрической поверхности которого имеются четыре паза 12 - по два на каждой стороне. Золотник 11 пружиной 18 прижат к кулачку 14 кулачкового вала 15.20 Рабочие полости А и Б дозатканалами 1 б и 17 с полостьюторая, в свою очередь, с однойщается с топливоподводящим кдругой стороны сообщается кан25 с форсунками двигателя.Для уплотнения подвижных частей дозирующего устройства предусмотрены гидравлические затворы для поршенька 4 и подвижного упора 5 с подводом в них смазки по кана лам 21 и 22 в корпусе дозатора. Просочившееся топливо удаляется через дренажные каналы 23 и 24,Дозатор-распределитель работает следующим образом. Топливо от отдельного насоса поступает в полости А и Б дозирующего устройства. При заполнении топливом, например, полости Б поршенек 4 перемещается влево дэ неподвижного упора 3, выталкивая при этом топливо из полости А через канал 1 б, паз 12 золотника и канал 19 в топливную форсунку. При дальнейшем повороте кулачкового валун 15, вращающегося вдвое медленнее, чем коленчатый вал двигателя, происходит наполнение топливом полости А, и в результате перемещения поршенька 4 вправо до подвижного упора 5 происходит выталкивание топлива из полости Б через каналы 17 и 20 в форсунку другого цилиндра. Изменение цикловой подачи производится путем перемещения подвижного упора 5 при помощи конусного упора 7.Порядок подачи топлива по форсункам оп ределяется расположением кулачков 14 накулачковом валу 15,Предмет изобретения10 Дозатор-распределитель для системы впрыска топлива в двигатель внутреннего сгорания, например, с искровым зажиганием, содержащий корпус с дозирующим поршеньком и распределитель топлива, отличающийся тем, 15 что, с целью повышения надежности и уменьшения потерь напора, распределитель выполнен в виде золотника с возвратно-поступательным перемещением.268082 В-ВгСоставитель Г. Клименко Редактор В. В. фельдман Техред Л. Я. Левина Корректор Л. И. Гавриловаз 1923/16 Тираж 480 Подписно ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,
