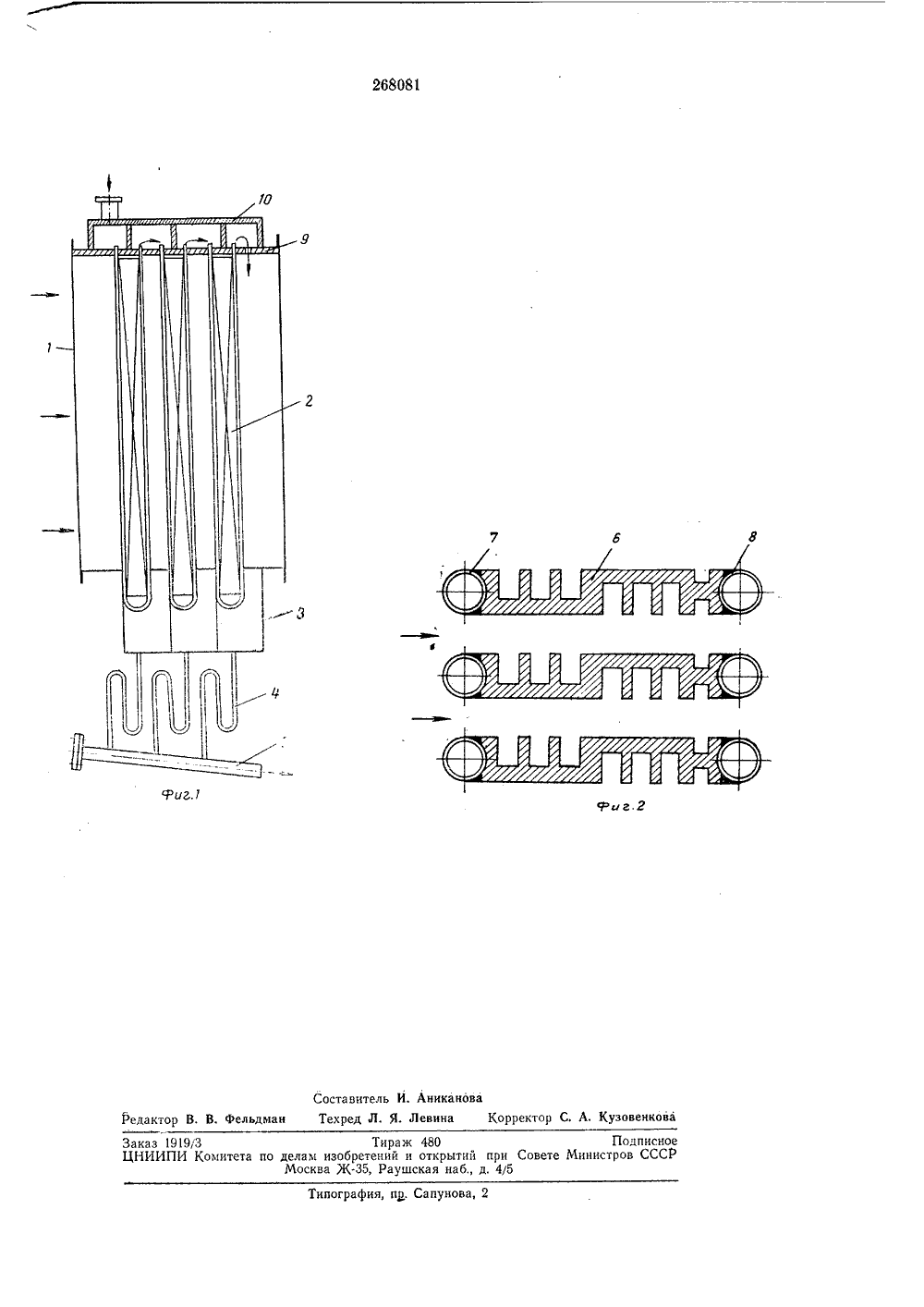

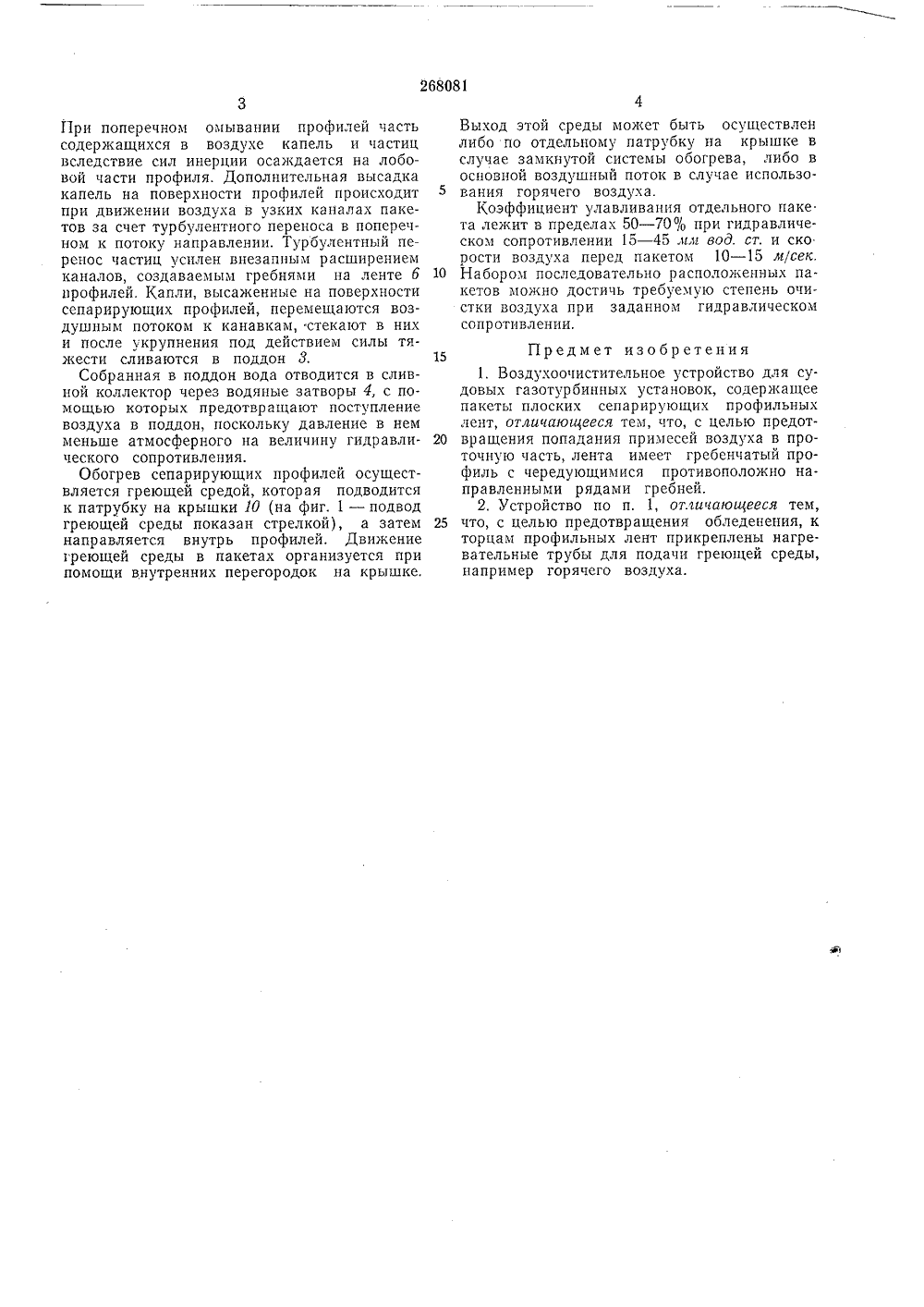

О Л И С А Н И Е 268081ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетоких Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 29,Х.1968 ( 1286000/24-6)с присоединением заявкиПрис ритетОпубликовано 02.Ч.1970. Бюллетень13Дата опубликовання описания 10.Ч 111.1970 Кл, 46 с-, 49 МПК В 014УДК 621,43,038.771-51(088,8) Комитет по лелем изобретеиий и открытий при Сосете й 1 ииистрое СССРЗаявитель Николаевский кораблестроительный институт имени адмиС. О, Макарова ВОЗДУХООЧ ИСТИТЕЛЬНОЕ УСТРОЙСТВО Предлагаемое воздухоочистительное устройство применяется в судовых газотурбинных установках для очистки воздуха от примесей.Известны воздухоочистительные устройства для судовых газотурбинных установок, содержащие пакеты плоских сепарирующих профильных лент.Предлагаемое воздухоочистительное устройство отличается от известных тем, что лента имеет гребенчатый профиль с чередующимися противоположно направленными рядами гребней. К торцам профильных лент прикреплены нагревательные трубы для подачи греющей среды, например горячего воздуха,Такое выполнение воздухоочистительногоустройства позволяет предотвратить попадание примесей воздуха в проточную часть. На фиг. 1 показано предложенное устройство, продольный разрез; на фиг. 2 - поперечное сечение пакета сепарирующих профилей.В корпусе 1 прямоугольного сечения находятся вертикально расположенные пакеты 2 сепарирующих профилей. Относительно друг друга пакеты размещены в шахматном порядке. Нижняя часть пакетов входит в поддон 8, в котором для каждого пакета имеется отдельный отсек. К каждому отсеку присоединен водяной затвор 4, связанный со сливным патрубком б,Сепарирующий профиль состоит из плоскойленты 6 (см. фиг. 2), к торцам которой прикрепляются трубки 7 и 8.Профильная лента выполнена в виде 5 гребенки с чередующимися противоположнонаправленными рядами гребней. Образованные при этом ряды канавок служат для сбора и отвода в поддон 3 уловленной профилем воды. Канавки выполнены с отношением шири ны к их глубине, не превышающем 1; количество их на одной стороне ленты не должно быть меньше 2.Трубки 7 и 8 служат для обогрева профиляза счет тепла греющей среды, которая проте кает внутри трубок.Сепарирующие профили собирают в пакетыс определенным шагом. В верхней части профили закрепляются в трубных досках 9 путем развальцовки трубок; в нижней части, входя щей в поддон, профили скреплены между собой при помощи про тавок. Организация движения греющей с еды в пакетах осуществляется при пом и крышки, которая с внутренней стороны имеет ряд перегородок.25 Воздухоочистительное устройство работаетследующим образом. За счет разрежения, создаваемого компрессором ГТУ, воздух поступает в воздухоочистительное устройство и направляется в пакеты сепарирующих профилей 30 (на фиг. 1 вход воздуха показан стрелками).При поперечном омывании профилей часть содержащихся в воздухе капель и частиц вследствие сил инерции осаждается на лобовой части профиля. Дополнительная высадка капель на поверхности профилей происходит при движении воздуха в узких каналах пакетов за счет турбулентного переноса в поперечном к потоку направлении. Турбулентный перенос частиц усилен внезапным расширением каналов, создаваемым гребнями на ленте б профилей, Капли, высаженные на поверхности сепарирующих профилей, перемещаются воздушным потоком к канавкам, стекают в них и после укрупнения под действием силы тяжести сливаются в поддон 3,Собранная в поддон вода отводится в сливной коллектор через водяные затворы 4, с помощью которых предотвращают поступление воздуха в поддон, поскольку давление в нем меньше атмосферного на величину гидравлического сопротивления.Обогрев сепарирующих профилей осуществляется греющей средой, которая подводится к патрубку на крышки 10 (на фиг. 1 - подвод греющей среды показан стрелкой), а затем направляется внутрь профилей. Движение греющей среды в пакетах организуется при помощи внутренних перегородок на крышке. Выход этой среды может быть осуществлен либо по отдельному патрубку на крышке в случае замкнутой системы обогрева, либо в основной воздушный поток в случае использо вания горячего воздуха.Коэффициент улавливания отдельного паке.та лежит в пределах 50 - 70% при гидравлическом сопротивлении 15 - 45 л лг вод. ст. и ско рости воздуха перед пакетом 10 - 15 м/сек, 10 Набором последовательно расположенных пакетов можно достичь требуемую степень очистки воздуха при заданном гидравлическом сопротивлении.Предмет изобретения1. Воздухоочистительное устройство для судовых газотурбинных установок, содержащее пакеты плоских сепарирующих профильных лент, отличающееся тем, что, с целью предот вращения попадания примесей воздуха в проточную часть, лента имеет гребенчатый профиль с чередующимися противоположно направленными рядами гребней.2. Устройство по п. 1, от.гичающееся тем, 25 что, с целью предотвращения обледенения, кторцам профильных лент прикреплены нагревательные трубы для подачи греющей среды, например горячего воздуха.268081 7 Составитель И. Аникановаактор В. В. Фельдман Техред Л, Я. Левина Корректор С. А, Кузовенкова пографня, пр, Сапуно каз 191931 ИИПИ Комитета по делам изМосква Тираж 480етенип и открытй пр 35, Раунская наб д, 4 Подисно ете Министров СССР
