F02M 41/04 — с возвратно-поступательно движущимся рабочим органом распределителя

Номер патента: 5119

Опубликовано: 30.04.1928

Автор: Пригоровский

МПК: F02M 41/04

Метки: внутреннего, горения, горючей, двигателях, жидкости, насос, подачи

...7 двигателя. Две рабочие камеры насоса снабжены окнами, соединенными трубками 17 а и 18 а с распределительной коробкой 16, которая трубками 19 а и 20 а сообщается с резервуаром для топлива и трубками 21 а и 22 а с форсунками цилиндров двигателя, В коробке 16 перемещается пустотелый поршень-золотник 15, полость А которого снабжена окнами 15 а, 15 б и 15 в, соединяющими трубки 17 а, 18 а с трубками 21 а,.22 а при нагнетании топлива.Золотник 15 приводится в движение от штока 4 насоса посредством серег 9, 13 и качающегося рычага 10, вследствие чего при движении поршня 3 вправо из крайнего левого положения золотник движется влево из крайнего правого положения. При этом левая рабочая камера насоса увеличивается и, так как окно 18 коробки 16...

Номер патента: 132009

Опубликовано: 01.01.1960

Авторы: Андрусенко, Долганов, Маевский

МПК: F02M 41/04, F02M 63/00

Метки: насос, одноплунжерный, топливный

...вала 3, распределительной втулки 4, всасывающей полости 5 подкачиваюшей помпы, нагнетательной полости б, канала 7, сообщающего верхнюю полость насоса со всасывающей полостью помпы, распределительного канала 8 в шейке кулачкового вала 3 и сальника 9 насоса.Поршнем помпы служит стакан толкателя 2, а распределительным золотником - шейка кулачкового вала 3, снабженная сквозным наклонно расположенным распределительным каналом 8.При вращении кулачкового вала 3 нижняя полость насоса через распределительный канал 8 поочередно сообщается со всасывающей 5 и нагнетательной б полостями,При движении толкателя 2 вверх нижняя полость насоса соединчется со всасывающей полостью 5, а при движении толкателя 2 вниз - с нагнетательной полостью б...

Номер патента: 268082

Опубликовано: 01.01.1970

МПК: F02D 33/00, F02M 41/04

Метки: 268082

...устройства, 5 содержащего гильзу 1, установленную в корпусе 2, в которой расположены неподвижный упор 8, свободный поршенек 4, подвижный упор 5 с пружиной б, прижимающей его к регулирующему конусному упору 7.10 Неподвижный упор 8 имеет резьбу для регулирования хода поршенька 4; положение этого упора фиксируется контргайкой 8 с заглушкой 9 и прокладкой 10.Распределительное устройство содержит зо лотник 11, на цилиндрической поверхности которого имеются четыре паза 12 - по два на каждой стороне. Золотник 11 пружиной 18 прижат к кулачку 14 кулачкового вала 15.20 Рабочие полости А и Б дозатканалами 1 б и 17 с полостьюторая, в свою очередь, с однойщается с топливоподводящим кдругой стороны сообщается кан25 с форсунками двигателя.Для...

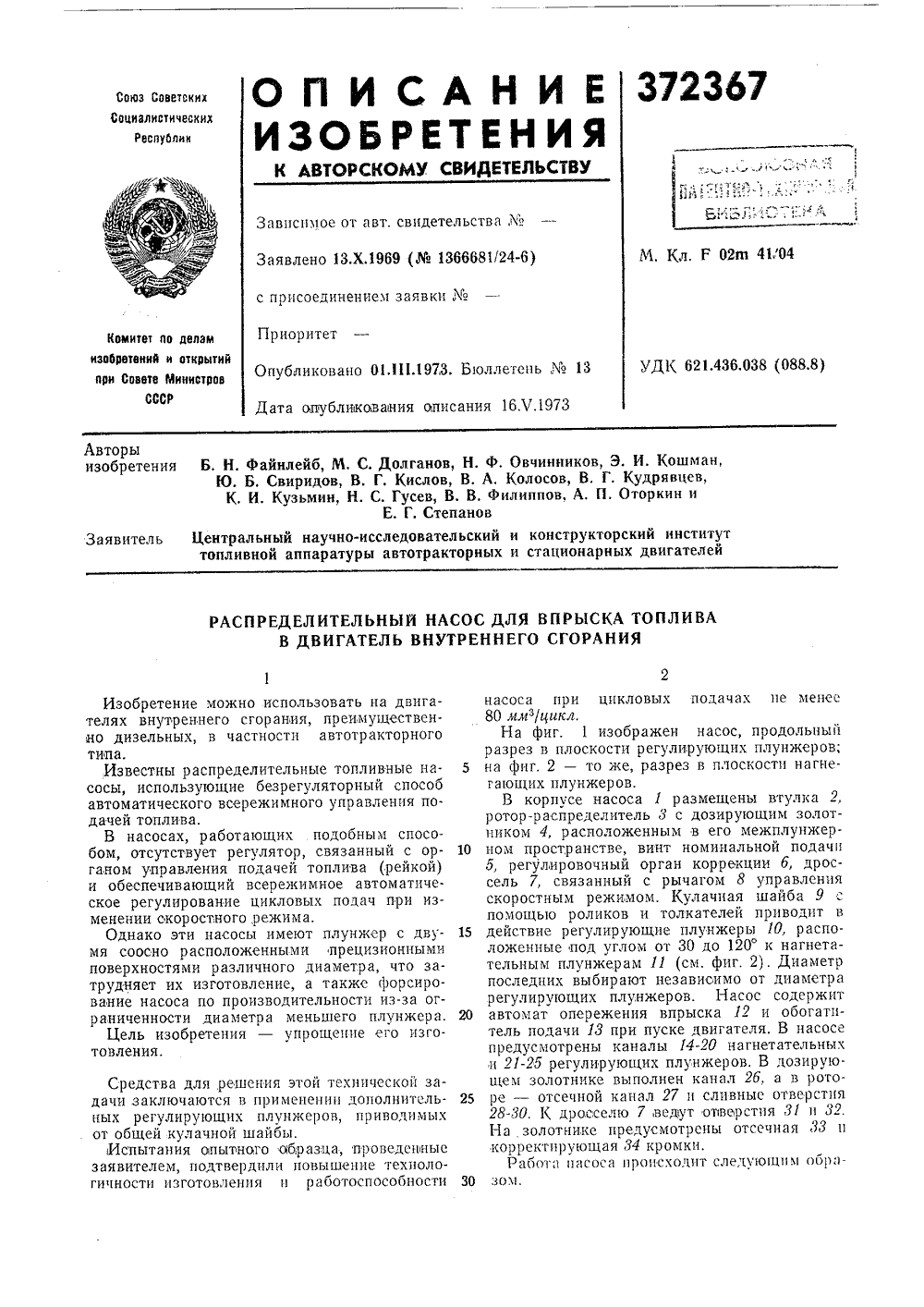

Номер патента: 372367

Опубликовано: 01.01.1973

МПК: F02M 41/04

Метки: 372367

...в его межплунжерном пространстве, винт номинальной подачи б, регулировочный орган коррекции б, дроссель 7, связанный с рычагом 8 управления скоростным режимом. Кулачная шайба 9 с помощью роликов и толкателей приводит в действие регулирующие плунжеры 10, расположенные под углом от 30 до 120 к нагнетательным плунжерам 11 (см. фиг. 2), Диаметр последних выбирают независимо от диаметра регулирующих плунжеров, Насос содержит автомат опережения впрыска 12 и обогати- тель подачи 13 при пуске двигателя. В насосе предусмотрены каналы 14-20 нагнетательных и 21-25 регулирующих плунжеров. В дозирующем золотнике выполнен канал 2 б, а в роторе - отсечной канал 27 и сливцые отверстия 28-30. К дросселю 7,ведут оъверстця 31 ц 32, На золотнике...
