Трансформатор давления

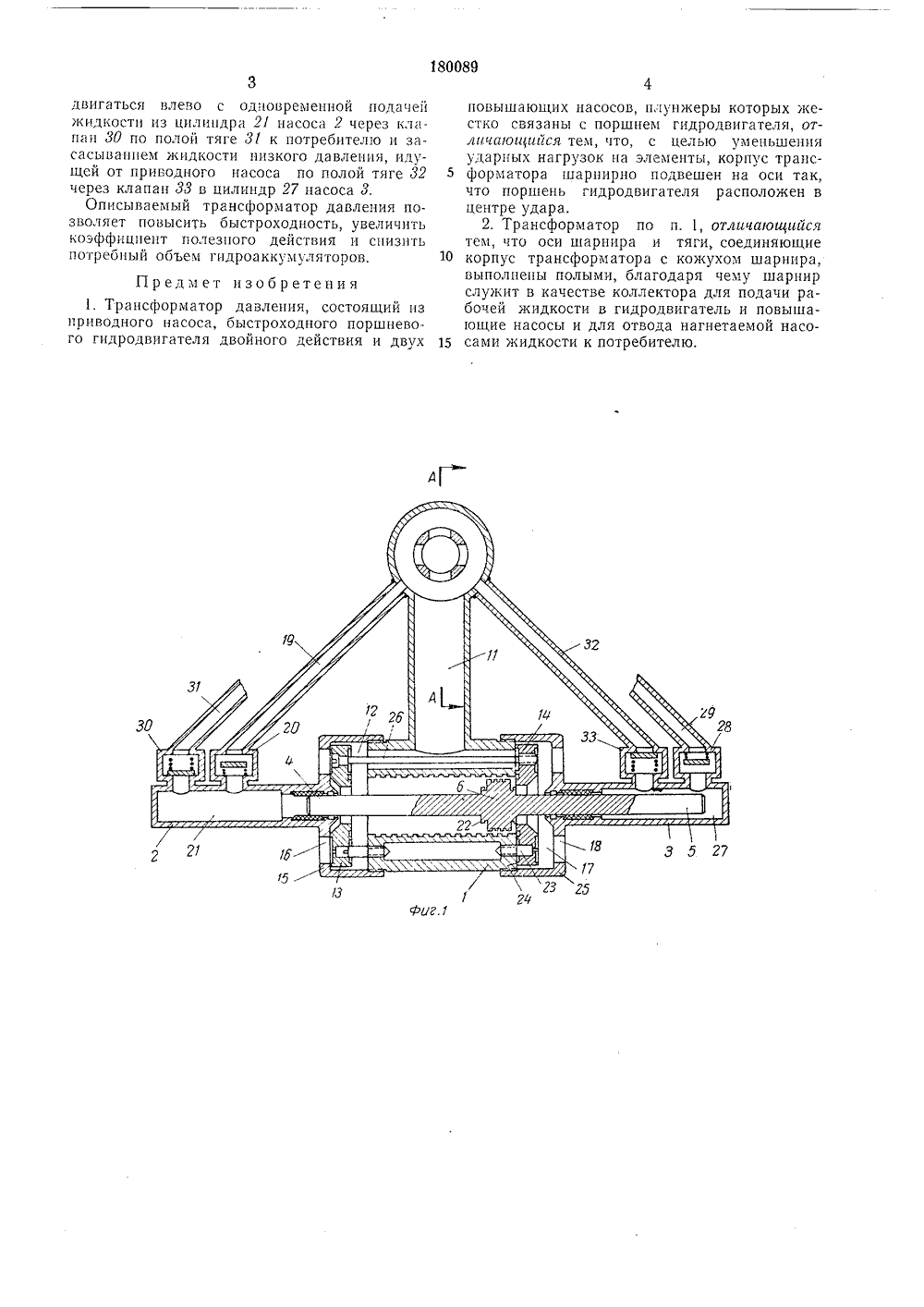

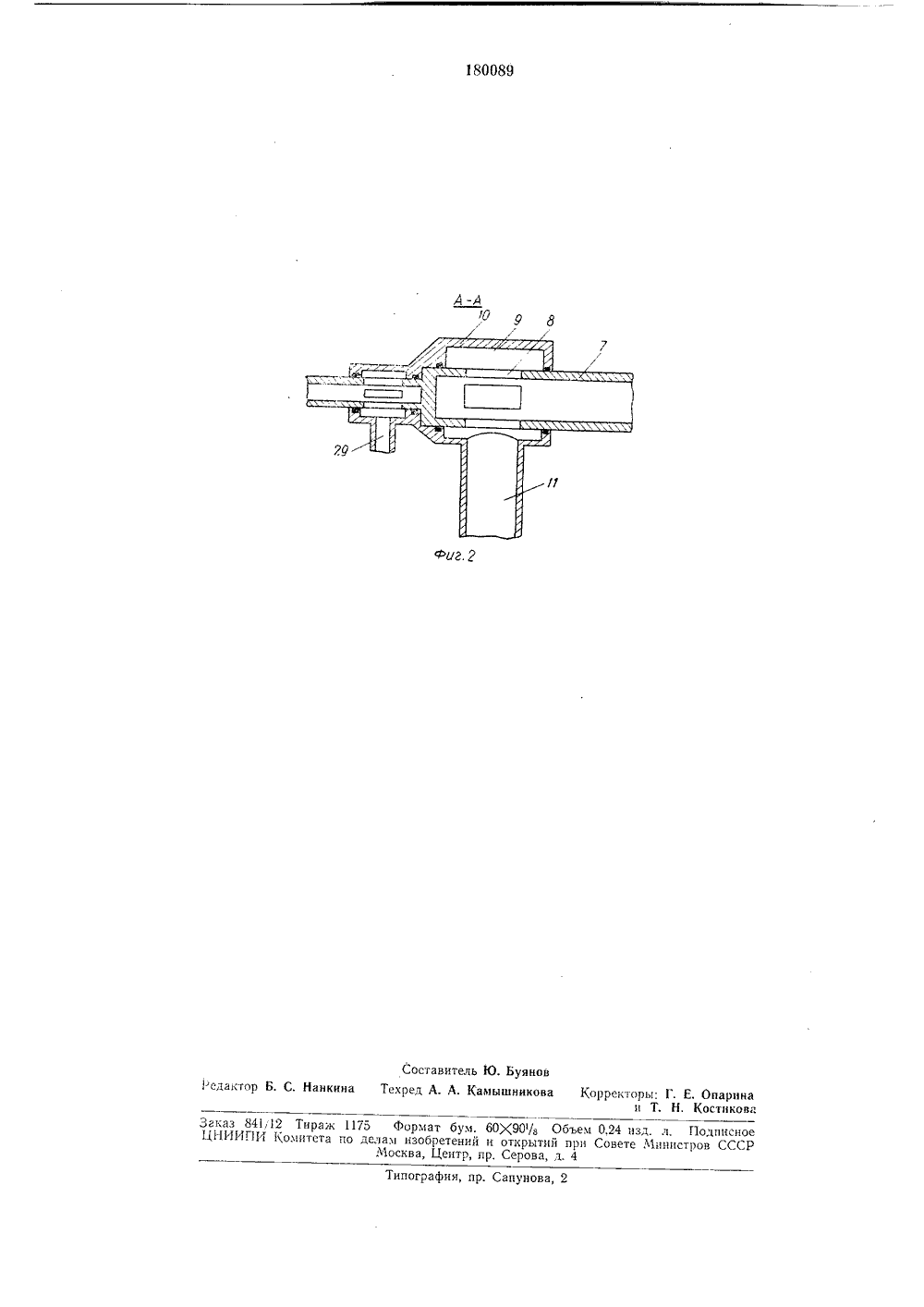

П САН ИЕ ОБРЕТЕНИЯ Союз СоветскихСоциалистически Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТ ависимое от ви етельства940072/25 аявлено 23,1,1965 присоединением киКомитет по деламобретений и открытийри Совете МинистровСССР(088,8) оритет Опубликовано 28.11,1966, Бюллетеньбликования описания 21.1 Ъ.19 Да Авторыизобретени Г, Я. Шойх Б. В, Войцеховский, В, П. Николаев, А. А, 3и Р. Г, Ляшук АН СССР Институт гидродинамики Сибирского отделе явитель АНСФОРМАТОР ДАВЛЕНИЯ Известны трансформаторы давления, содержащие приводной насос, быстроходный поршневой гидродвигатель двойного действия и два повышающих насоса, плунжеры которых жестко связаны с поршнем гидродвигателя,В описываемом трансформаторе для уменьшения ударных нагрузок на элементы корпус трансформатора шарнирно подвешен на оси так, что поршень гидродвигателя расположен в центре удара. Оси шарнира и тяги, соединяющие корпус трансформатора с кожухом шарнира, могут быть выполнены полыми, благодаря чему шарнир служит в качестве коллектора для подачи рабочей жидкости в гидро- двигатель и повышающие насосы, а также для отвода нагнетаемой насосами жидкости к потребителю.На фиг. 1 схематически изображен описываемый трансформатор давления; на фиг, 2 - разрез по А-А на фиг. 1.Трансформатор давления состоит из приводного насоса, быстроходного поршневого гидродвигателя 1 двойного действия и повышающих насосов 2 и 3, плунжеры 4 и 5 которых жестко связаны с поршнем б гидродвигателя.Рабочая жидкость низкого давления от приводного насоса поступает по полой оси 7 через окна 8 во внутреннюю полость 9 полого шарнира 10, надетого на ось и являющегося коллектором для подачи жидкости в гидро- двигатель 1. По полому патрубку 11, являющемуся подвесом для гидродвигателя и насосов 2 и 3, жидкость поступает в полость 12 5 гидродвигателя и давит на распределительные диски 13 и 14 и поршень б. Вследствие разности площадей дисков, на которые действует жидкость, создается усилие, которое прижимает диск 13 к крышке 15, перекрывая от верстия 16 для сброса жидкости. Поршень 6под действием поступающей жидкости перемещается вправо, а жидкость из полости 17 через отверстия 18 сливается наружу. Одновременно жидкость, поступившая по полой тя 15 ге 19, через клапан 20 засасывается в цилиндр 21 повышающего насоса 2, В правом крайнем положении поршень б тормозится гидравлическими тормозами 22 и 23, одновременно нажимая на распределительный диск 20 14, который отрывается от плоскости 24 и прижимается к крышке 25, перекрывая отверстия 18. Одновременно диск 13, связанный с диском 14 тягами 26, прекращает доступ жидкости к поршню б слева. Во время движения 25 поршня б вправо плунжер 5 вытесняет рабочую жидкость под высоким давлением из цилиндра 27 насоса 3 через клапан 28 по полой тяге 29 к потребителю. Поскольку отверстия 16 оказываются открытыми, через них происз 0 ходит слив жидкости; поршень 6 начинаетдвигаться влево с одновременной подачей жидкости из цилиндра 21 насоса 2 через клапан 30 по полой тяге 31 к потребителю и засасываппем жидкости низкого давления, идущей от приводного насоса по полой тяге 32 через клапан 33 в цилиндр 27 насоса 3.Описываемый трансформатор давления позволяет повысить быстроходность, увеличить коэффнцпепт полезного действия и снизить потребный объем гидроаккумуляторов.Предмет изобретения1. Трансформатор давления, состоящий нз приводного насоса, быстроходного поршневого гидродвигателя двойного действия и двух повышающих насосов, плунжеры которых жестко связаны с поршнем гидродвигателя, отличаюи(ийся тем, что, с целью уменьшения ударных нагрузок на элементы, корпус транс форматора шарнирно подвешен на оси так,что поршень гидродвигателя расположен в центре удара.2. Трансформатор по и. 1, отличающийсятем, что оси шарнира и тяги, соединяющие 10 корпус трансформатора с кожухом шарнира,выполнены полыми, благодаря чему шарнир служит в качестве коллектора для подачи рабочей жидкости в гидродвигатель и повышающие насосы и для отвода нагнетаемой насо сами жидкости к потребителю.(НИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Центр, пр, Серова, д. 4 ипография, пр. Сапунова А-АО Составитель Ю. Буяновехред А. А. Камышников орректоры: Г. Е. Опарина и Т. Н. Костикова
