Система питания для двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

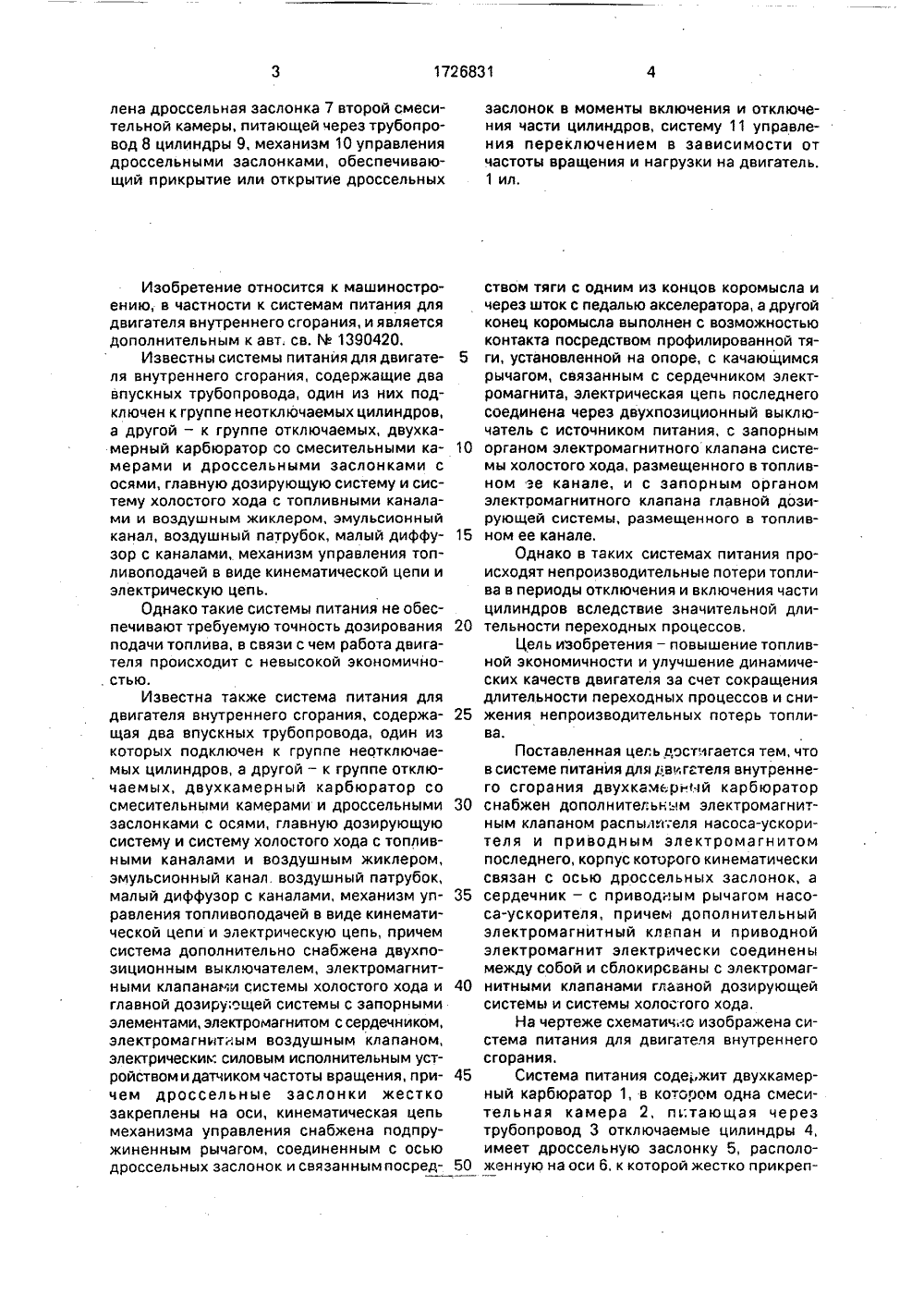

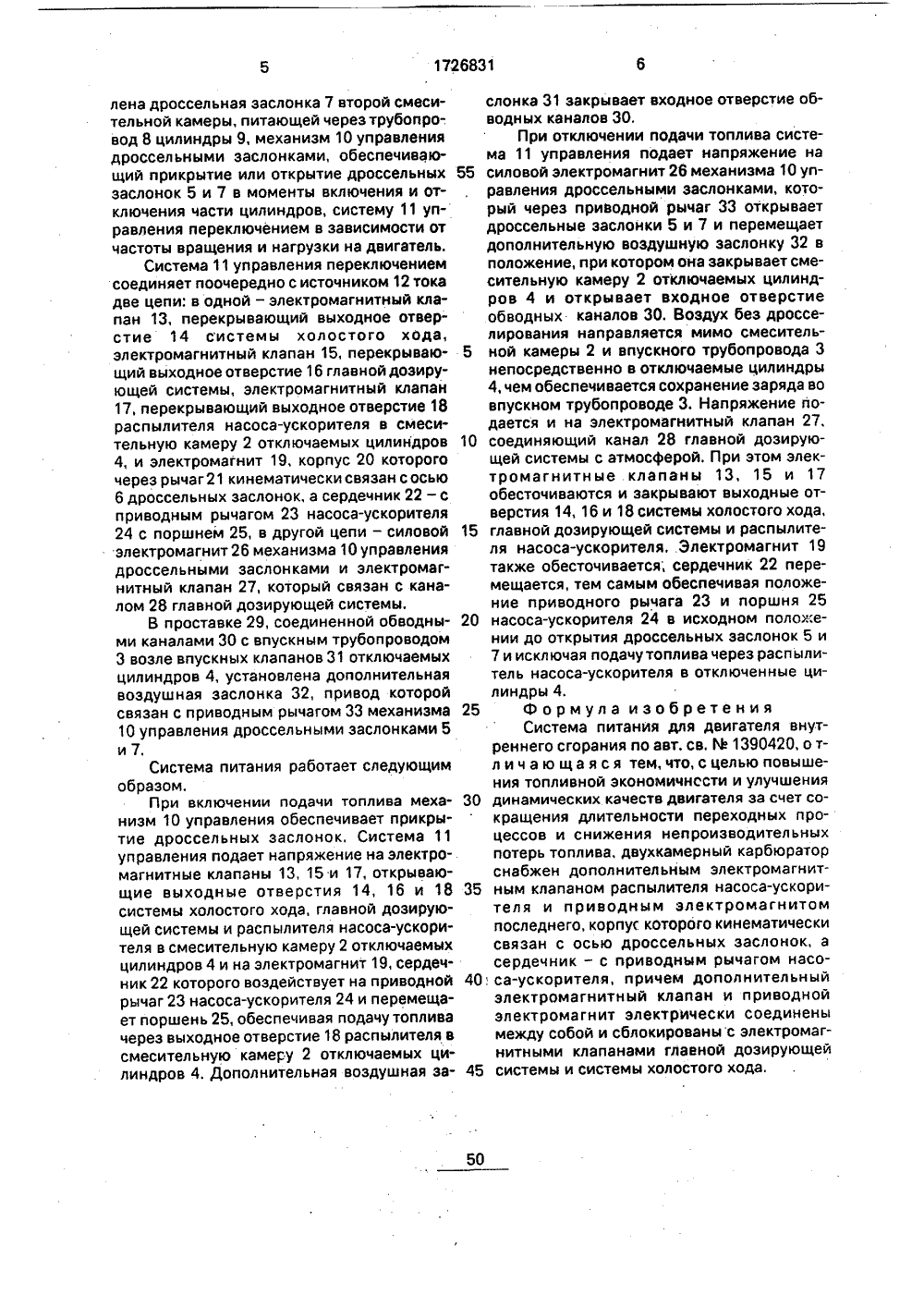

(51) Е ИЗОБРЕТЕНИДЕТЕЛ ЬСТВУ ОПИ ВТОРС КОМ 4 (Ь ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Киевский автомобильно-дорожный институт им. 60-летия Великой Октябрьской социалистической революции(56) Авторское свидетельство СССР ЬЬ 1110925, кл. Р 02 М 13/04, 1983.Авторское свидетельство СССР М 1390420, кл. Р 02 М 13/04, 1986,(54) СИСТЕМА ПИТАНИЯ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Использование: двигателестроение, в частности системы питания для двигателей внутреннего сгорания с отключаемыми цилиндрами. Сущность изобретения: повышается топливная экономичность и улучшаются динамические качества двигателя путем сокращения длительности переходных процессов и снижения непроизводительных потерь топлива. Система питания содержит двухкамерный карбюратор 1, в котором одна смесительная камера 2, питающая через трубопровод 3 отключаемые цилиндры 4, имеет дроссельную заслонку 5, расположенную на оси 6, к которой жестко прикреп1726831 5 10 15 40 45 50 женную на оси 6, к которой жестко прикреплена дроссельная заслонка 7 второй смеси- тельной камеры, питающей через трубопровод 8 цилиндры 9, механизм 10 управления дроссельными заслонками, обеспечивающий прикрытие или открытие дроссельных 20 25 30 35 заслонок в моменты включения и отключения части цилиндров, систему 11 управления переключением в зависимости от частоты вращения и нагрузки на двигатель.1 ил,ством тяги с одним из концов коромысла и через шток с педалью акселератора, а другой конец коромысла выполнен с возможностью контакта посредством профилированной тяги, установленной на опоре, с качающимся рычагом, связанным с сердечником электромагнита, электрическая цепь последнего соединена через двухпозиционный выключатель с источником питания, с запорным органом электромагнитного клапана системы холостого хода, размещенного в топливном эе канале, и с запорным органом электромагнитного клапана главной дозирующей системы, размещенного в топливном ее канале. Однако в таких системах питания происходят непроизводительные потери топлива в периоды отключения и включения части цилиндров вследствие значительной длительности переходных процессов,Цель изобретения - повышение топливной экономичности и улучшение динамических качеств двигателя за счет сокращения длительности переходных процессов и снижения непроизводительных потерь топлива.Поставленная цель достигается тем, что в системе питания для двигателя внутреннего сгорания двухкамернгчй карбюратор снабжен дополнительным электромагнитным клапаном распыли;.еля насоса-ускорителя и приводным электромагнитом последнего, корпус которого кинематически связан с осью дроссельных заслонок, а сердечник - с приводным рычагом насоса-ускорителя, причем дополнительный электромагнитный клепан и приводной электромагнит электрически соединены между собой и сблокирсваны с электромагнитными клапанами глазной дозирующей системы и системы холостого хода.На чертеже схематично изображена система питания для двигателя внутреннего сгорания,Система питания соде:,жит двухкамерный карбюратор 1, в котором одна смеси- тельная камера 2, п;тающая через трубопровод 3 отключаемые цилиндры 4, имеет дроссельную заслонку 5, располо1726831 55 10 15 20 25 30 35 50 лена дроссельная заслонка 7 второй смеси- тельной камеры, питающей через трубопро-. вод 8 цилиндры 9, механизм 10 управления дроссельными заслонками, обеспечивающий прикрытие или открытие дроссельных заслонок 5 и 7 в моменты включения и отключения части цилиндров, систему 11 управления переключением в зависимости от частоты вращения и нагрузки на двигатель.Система 11 управления переключением соединяет поочередно с источником 12 тока две цепи; в одной - электромагнитный клапан 13, перекрывающий выходное отверстие 14 системы холостого хода, электромагнитный клапан 15, перекрывающий выходное отверстие 16 главной доэирующей системы, электромагнитный клапан 17, перекрывающий выходное отверстие 18 распылителя насоса-ускорителя в смеси- тельную камеру 2 отключаемых цилиндров 4, и электромагнит 19, корпус 20 которого через рычаг 21 кинематически связан с осью 6 дроссельных заслонок, а сердечник 22 - с приводным рычагом 23 насоса-ускорителя 24 с поршнем 25, в другой цепи - силовой электромагнит 26 механизма 10 управления дроссельными заслонками и электромагнитный клапан 27, который связан с каналом 28 главной дозирующей системы.В проставке 29, соединенной обводными каналами 30 с впускным трубопроводом 3 возле впускных клапанов 31 отключаемых цилиндров 4, установлена дополнительная воздушная заслонка 32, привод которой связан с приводным рычагом 33 механизма 10 управления дроссельными заслонками 5 и 7,Система питания работает следующим образом.При включении подачи топлива механизм 10 управления обеспечивает прикрытие дроссельных заслонок, Система 11 управления подает напряжение на электромагнитные клапаны 13, 15 и 17, открывающие выходные отверстия 14, 16 и 18 системы холостого хода, главной дозирующей системы и распылителя насоса-ускорителя в смесительную камеру 2 отключаемых цилиндров 4 и на электромагнит 19, сердечник 22 которого воздействует на приводной рычаг 23 насоса-ускорителя 24 и перемещает поршень 25, обеспечивая подачу топлива через выходное отверстие 18 распылителя в смесительную камеру 2 отключаемых цилиндров 4. Дополнительная воздушная заслонка 31 закрывает входное отверстие обводных каналов 30.При отключении подачи топлива система 11 управления подает напряжение на силовой электромагнит 26 механизма 10 управления дроссельными заслонками, который через приводной рычаг 33 открывает дроссельные заслонки 5 и 7 и перемещает дополнительную воздушную заслонку 32 в положение, при котором она закрывает смесительную камеру 2 отключаемых цилиндров 4 и открывает входное отверстие обводных каналов 30, Воздух без дросселирования направляется мимо смесительной камеры 2 и впускного трубопровода 3 непосредственно в отключаемые цилиндры 4, чем обеспечивается сохранение заряда во впускном трубопроводе 3, Напряжение подается и на электромагнитный клапан 27,соединяющий канал 28 главной дозирующей системы с атмосферой. При этом электромагнитные клапаны 13, 15 и 17 обесточиваются и закрывают выходные отверстия 14, 16 и 18 системы холостого хода, главной дозирующей системы и распылителя насоса-ускорителя, Электромагнит 19 также обесточивается, сердечник 22 перемещается, тем самым обеспечивая положение приводного рычага 23 и поршня 25 насоса-ускорителя 24 в исходном положении до открытия дроссельных заслонок 5 и 7 и исключая подачу топлива через распылитель насоса-ускорителя в отключенные цилиндры 4,Формула изобретения Система питания для двигателя внутреннего сгорания по авт. св. М 1390420, о тл и ч а ю щ а я с я тем, что, с целью повышения топливной экономичнссти и улучшения динамических качеств двигателя за счет сокращения длительности переходных процессов и снижения непроизводительных потерь топлива, двухкамерный карбюратор снабжен дополнительным электромагнитным клапаном распылителя насоса-ускорителя и приводным электромагнитом последнего, корпус которого кинематически связан с осью дроссельных заслонок, а сердечник - с приводным рычагом насо 40. са-ускорителя, причем дополнительный электромагнитный клапан и приводной электромагнит электрически соединены между собой и сблокированы с электромагнитными клапанами главной дозирующей системы и системы холостого хода,
