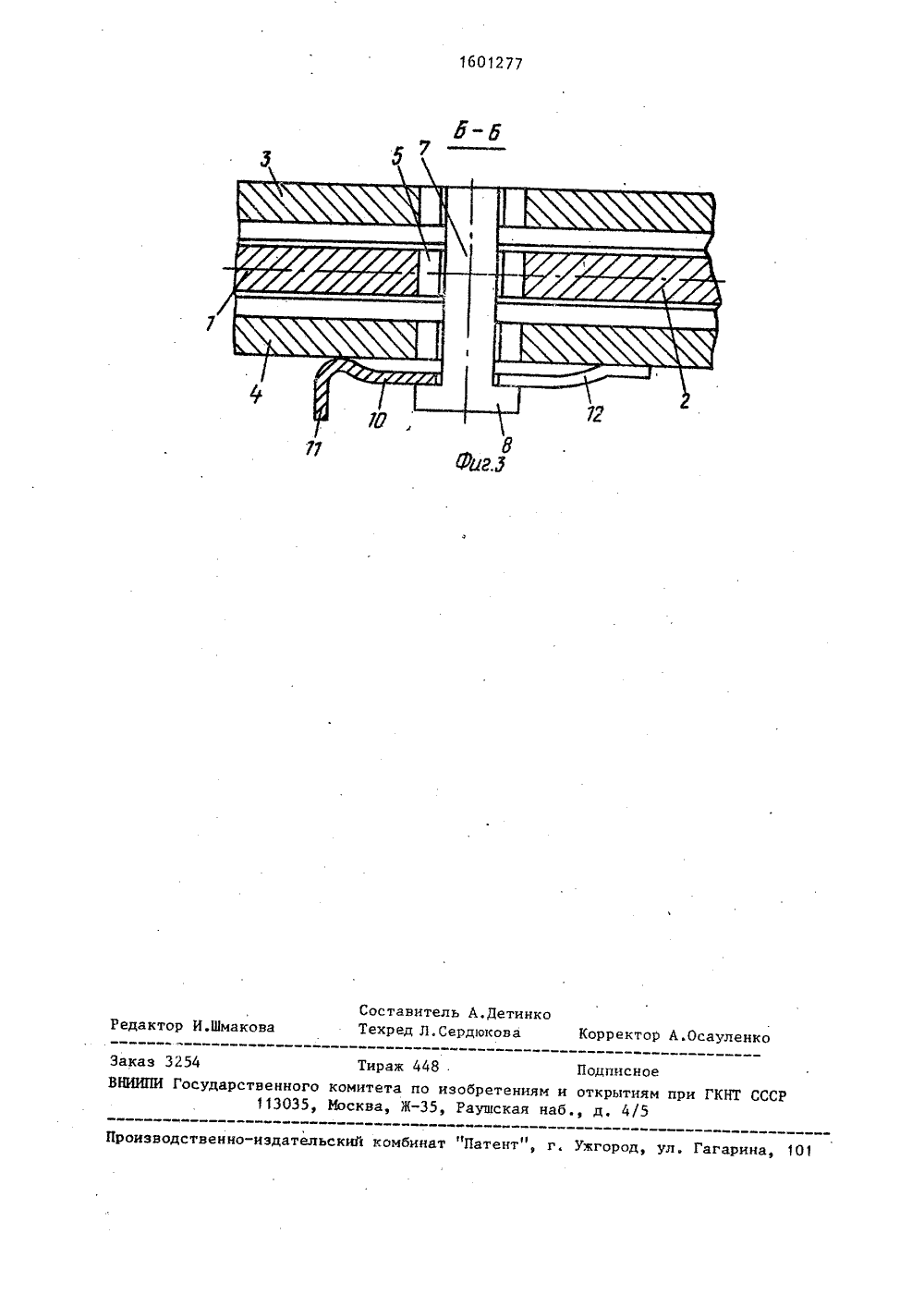

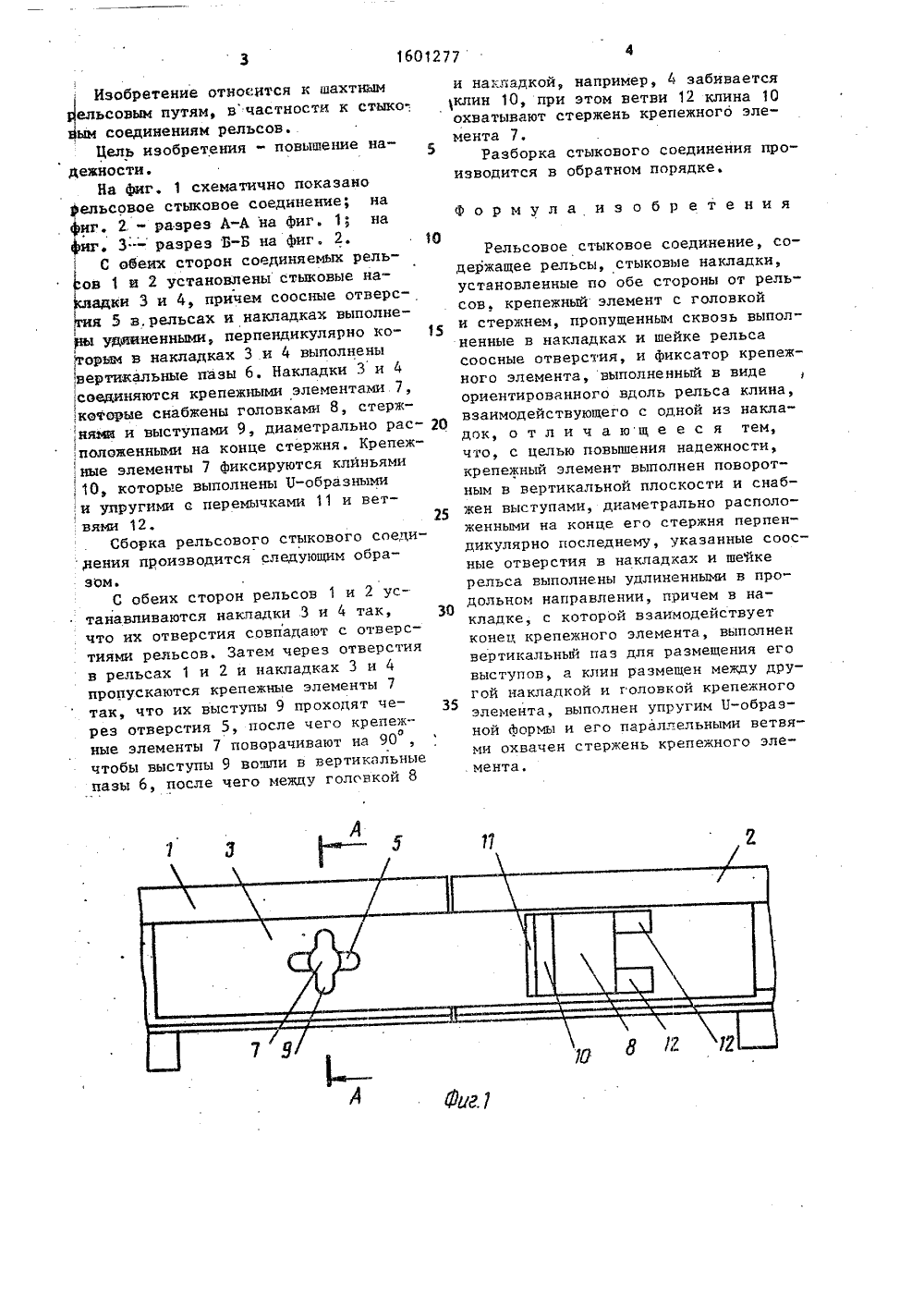

Рельсовое стыковое соединение

Номер патента: 45628

Опубликовано: 31.01.1936

Автор: Караев

МПК: B60M 5/00, H01R 4/64

Метки: рельсов, соединение, стыковое, электрическое

...соединения, при котором между рельсом и накладками не имеется зазоров по высоте рельса,На фиг.1 чертежа изображено предлагаемое электрическое стыковое соединение рельсов в частичном поперечном разрезе; на фиг. 2 - одна из деталей (пружинящее разрезное кольцо),Между ножкой т рельса и рельсовыми накладками 2 (в углублениях последних) располагаются разрезные пружинящие кольца 4, надетые на стяжные болты 3, Стальные кольца 4 снабжены на концах насечками 5, прилегающими к ножке рельса и к накладкам (фиг. 1). Во время колебания стыков под тяжестью проходящего поезда эти насечки скользят по поверхностям, к которым они прилегают, и царапают их, зачищая эти поверхности как бы напильником и препятствуя тем самым образованию коррозийного слоя на...

Номер патента: 997613

Опубликовано: 15.02.1983

Авторы: Вальтер, Вернер

МПК: E01B 11/54

Метки: рельсов, соединение, стыковое, электроизолирующее

...(фиг. 1, 4 и 5), При этом важно, что стальной элемент 9 в зоне сквозного отверстия 11 имеет 2 также пластмассовое покрытие 10., чтобы обеспечить электроизоляцию соединительной накладки 5 от рельсов,1Для покрытия стального элемента 9 предпочтительным является полилаутин- З 0 лаКтам, так как эта пластмассу имеет хорошие адгезирнные свойства, способность восстановления формы и хладостойкость, На внешней боковой стороне (фиг, 3 и 4) соединительной наклад-З ки 5 имеется отверстие 12 с большим . диаметром для размещения шайбы 8.Поверхности соединительной накладки 5, которые прилегают к поверхности профиля 4 рельса 1, выполнены в виде имеющих взаимный зазор выступов 13.Прилегающие к поверхностям профиля 4 рельса 1 грани 14 выступов 13...

Номер патента: 1686052

Опубликовано: 23.10.1991

Автор: Кобзуненко

МПК: E01B 11/24, E01B 11/26

Метки: рельсов, соединение, стыковое

...соосные отверстия, в которые плотновставлены ограничительные стержни, имеющие на концах упоры.На фиг.1 изображено стыковое соединение рельсов с ограничительными стерхнями в виде болтов с гайками, вид сбоку; нафиг,2 - то же, вид сверху; на фиг,3 - то же,5 10 15 2 0 30 3 40 15 50 55 аксонометрическая проекция конца одного иэ рельсов; на фиг,4 - стыковое соединение рельсов с ограничительными стержнями, имеющие упоры в виде фигурных головок, аксонометрия; на фиг.5 - то же, аксонометрическая проекция одного из рельсов; на фиг,6 - конец рельса, вид сбоку:, на фиг,7 - разрез А - А на фиг,б; на фиг.8 - разрез Б - Б на фиг.6; на фиг,9 - ограничительный стержень, имеющий упоры в виде фигурных гоЛОВО,Стыковое соединение включает рельсы 1 и 2,...

Номер патента: 1335606

Опубликовано: 07.09.1987

Автор: Холин

МПК: E01B 11/24

Метки: рельсов, соединение, стыковое

...плоскостями 13 и 14,15 и 16, расположенными под угломодна к другой, симметрично относительно продольной оси и расходящимисяк боковым поверхностям рельсов 1 и 2,при этом линии пересечения указанныхвертикальных плоскостей лежат в вертикальных плоскостях 9 и 10 подошв7 и 8,Боковые накладки 3 и 4, стянутые болтовыми соединениями 17, имеют приливы 18 и 19 на высоту головок 5 и 6 соединяемых рельсов 1 и 2, При этом в плане указанные приливы 18 и 19 имеют очертания равнобедренных треугольников, направленных один к другому вершинами, а боковые поверхности приливов 18 и 19 образованы вертикальными плоскостями 20 и 21, размещенными параллельно вертикальным плоскостям соответственно 13 и 15 и 14 и 16.Стыковое соединение рельсов работает...

Номер патента: 579213

Опубликовано: 05.11.1977

Автор: Слесарев

МПК: B66C 7/08

Метки: подкранового, пути, рельсов, соединение, стыковое

...подкранового путит нафиг.2 - то же, вид сверху.15 Стыковое соединение рельсов подкранового пути, например, зданий иэстакад, расположено над разрывом оснований 1 подкранового пути н содержит остряк 2 с клиновидным скосом 3, ЯО который уложен на рельс 4 с ответновыполненным клиновым скосом 5, другой конец остряка 2 соединен со вторым рельсом б посредством шарнира 7и зафиксирован н горизонтальной плос кости упорами 8, установленными наосновании 1 подкранового пути.Устройство снабжено подпружиненнойтягой 9, кронштейном 10 и накладкой11, нылолненной в виде прямоугольной ЗО,трапеции, которая расположена в разры579213 Формула изобретения б Р Фиг. Я ве основания 1, жестко соединена с подовеой остряка 2 и шарнирно связанас подпружиненной...
