Дифференциальный трансформаторный преобразователь угловых перемещений

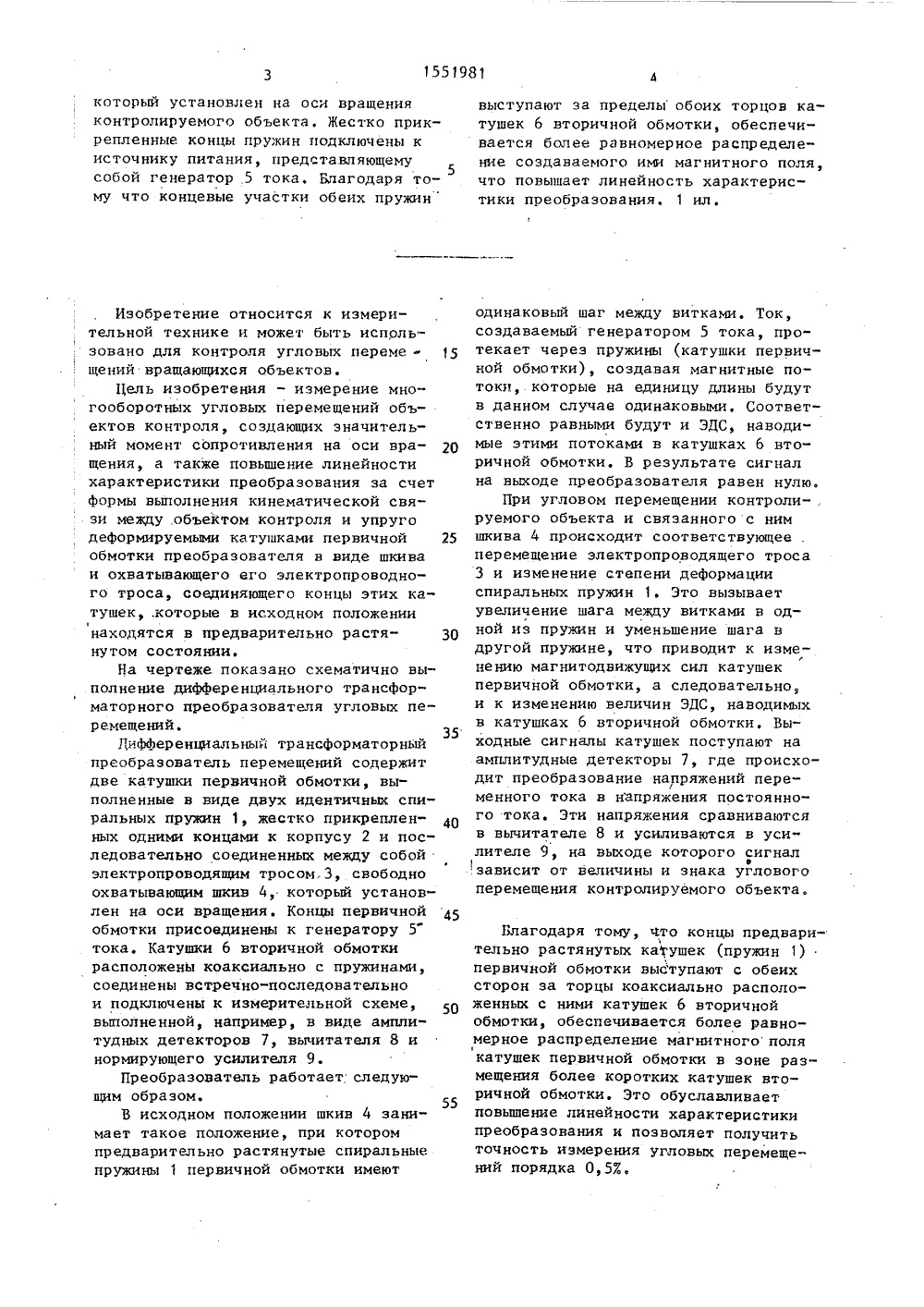

1551981 который установлен на оси вращения контролируемого объекта, Жестко прикрепленные концы пружин подключены к источнику питания, представляющему5 собой генератор 5 тока. Благодаря тому что концевые участки обеих пружин Изобретение относится к измерительной технике и может быть использовано для контроля угловых переме - 15щений вращающихся объектов.Цель изобретения - измерение многооборотных угловых перемещений объектов контроля, создающих значительный момент сопротивления на оси вращения, а также повышение линейностихарактеристики преобразования за счетформы выполнения кинематической связи между объектом контроля и упругодеформируемыми катушками первичной 25обмотки преобразователя в виде шкиваи охватывающего его электропроводного троса, соединяющего концы этих катушек, .которые в исходном положении1находятся в предварительно растянутом состоянии,На чертеже показано схематично выполнение дифференциального трансформаторного преобразователя угловых перемещений35Дифференциальный трансформаторныйпреобразователь перемещений содержитдве катушки первичной обмотки, выполненные в виде двух идентичных спиральных пружин 1, жестко прикрепленных одними концами к корпусу 2 и последовательно соединенных между собойэлектропроводящим тросом,3, свободноохватывающим шкив 4, который установлен на оси вращения. Концы первичнойобмотки присоединены к генератору 5тока. Катушки 6 вторичной обмоткирасположены коаксиально с пружинами,соединены встречно-последовательнои подключены к измерительной схеме,выполненной, например, в виде амплитудных детекторов 7, вычитателя 8 инормирующего усилителя 9,Преобразователь работает; следующим образом,55В исходном положении шкив 4 занимает такое положение, при которомпредварительно растянутые спиральныепружины 1 первичной обмотки имеют выступают за пределы обоих торцов катушек 6 вторичной обмотки, обеспечивается более равномерное распределение создаваемого ими магнитного поля,что повышает линейность характеристики преобразования. 1 ил,одинаковый шаг между витками, Ток, создаваемый генератором 5 тока, протекает через пружины (катушки первичной обмотки), создавая магнитные потоки, которые на единицу длины будут в данном случае одинаковыми. Соответственно равными будут и ЭДС, наводи" мые этими потоками в катушках 6 вторичной обмотки. В результате сигнал на выходе преобразователя равен нулю.При угловом перемещении контролируемого объекта и связанного с ним шкива 4 происходит соответствующее . перемещение электропроводящего троса 3 и изменение степени деформации спиральных пружин 1. Это вызывает увеличение шага между витками в одной из пружин и уменьшение шага в другой пружине, что приводит к изменению магнитодвижущих сил катушек первичной обмотки, а следовательно, и к изменению величин ЭДС, наводимых в катушках 6 вторичной обмотки, Выходные сигналы катушек поступают на амплитудные детекторы 7, где происходит преобразование напряжений переменного тока в напряжения постоянного тока. Эти напряжения сравниваются в вычитателе 8 и усиливаются в усилителе 9, на выходе которого сигнал зависит от величины и знака углового перемещения контролируемого объекта. Благодаря тому, что концы предварительно растянутых ка 1 ушек (пружин 1) первичной обмотки выступают с обеих сторон за торцы коаксиально расположенных с ними катушек 6 вторичной обмотки, обеспечивается более равномерное распределение магнитного поля 1катушек первичной обмотки в зоне размещения более коротких катушек вторичной обмотки. Это обуславливает повышение линейности характеристики преобразования и позволяет получить точность измерения угловых перемещений порядка 0,571551981 Составитель С. СкрыпникТехред Л.Сердюкова Корректор О, Ципле Редактор Л. Зайцева Заказ 321 Тираж 499 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Формула изобретенияДифференциальный трансформаторный преобразователь угловых перемещений, содержащий корпус, размещенные в нем две катушки первичной обмотки, выполненные в виде пружин из электропроводного материала, одни концы которых прикреплены к корпусу, подключенный к этим концам пружин источник питания переменного тока, блок кинематической связи с объектом контроля, взаимодействующий со свободными концами пружин, и две неподвижные катушки вторичной обмотки, оасположенные коаксиально с соответствующими пружинами, о т л и ч а ю - щ и й с я тем, что, с целью измерения многооборотных угловых перемещений объектов контроля, создающих значительный момент сопротивленияна оси вращения,.и повышения линейности характеристики преобразования, блок кинематической связи с объектом контроля выполнен в виде шкива, и охватывающего его электропроводного троса, соединяющего свободные концы пружин, источник питания выполнен в виде генератора тока, а концевые участки 1 В пружин выступают с обеих сторон заторцы катушек вторичной обмотки.
