Устройство преобразования чисел из двоичной системы счисления в двоично-десятичную

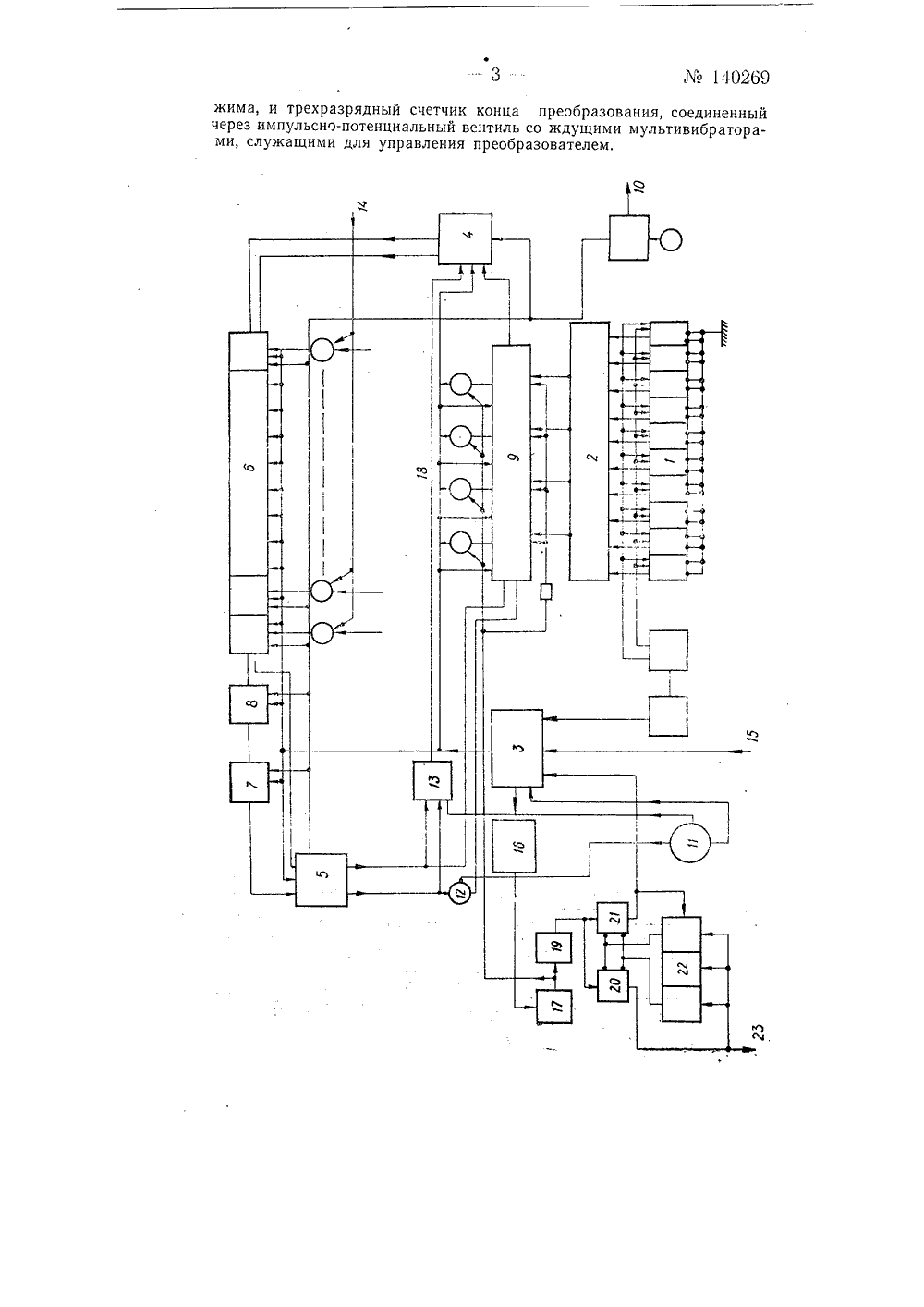

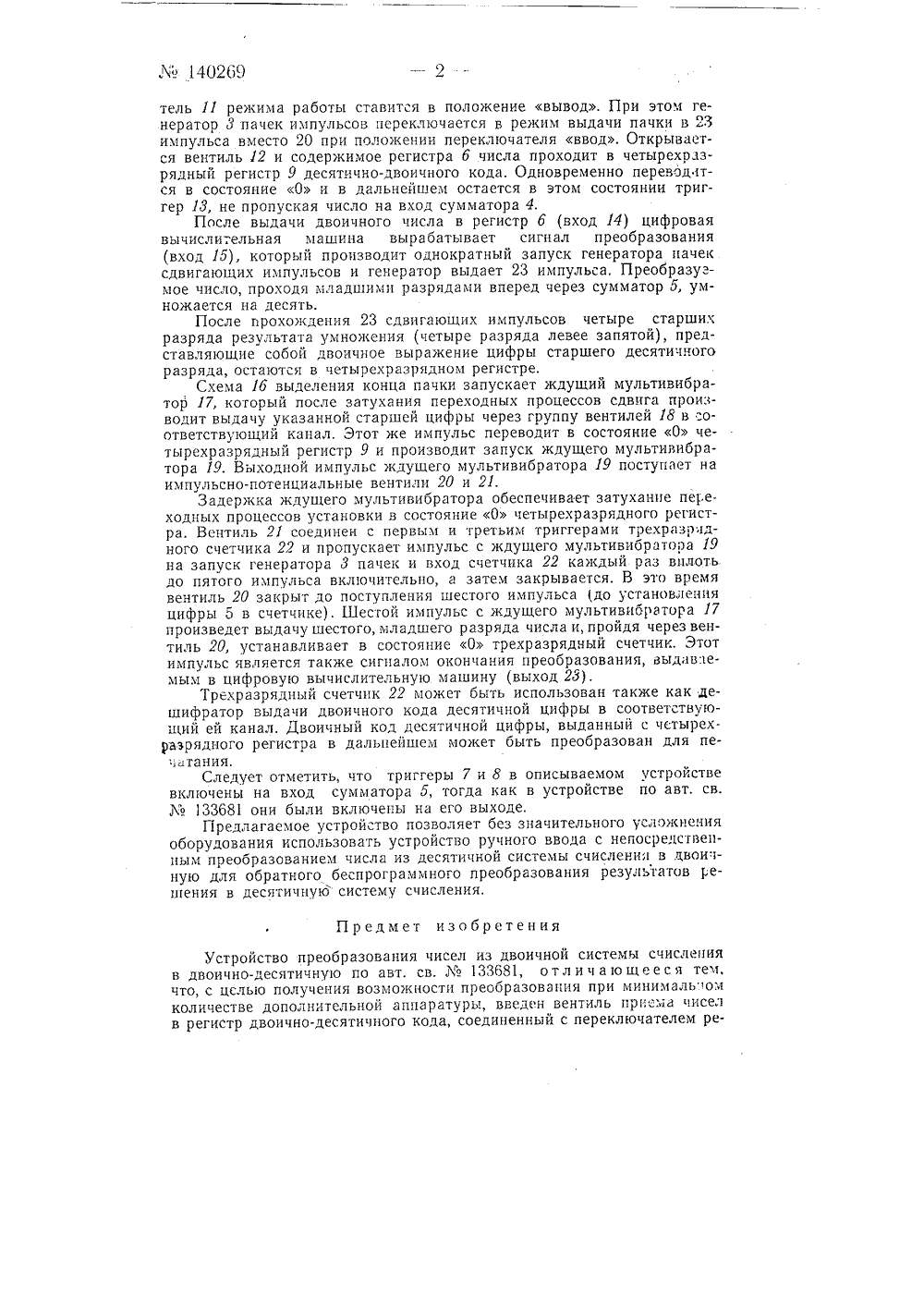

Класс 42 гп, 14Л-.: 140269 ССР БРЕТЕНИЕМУ СВИДЕТЕЛЬСТВУ- -ОПИСАНИЕ И МОЮ дВТОРС Подписная группа М 174 В, И. Михайлычев, П. И. Котляров и Ж. И. Некрасов УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ ЧИСЕЛ ИЗ ДВОИЧН СИСТЕМЫ СЧИСЛЕНИЯ В ДВОИЧНО-ДЕСЯТИЧНУЮ аявлено 16 ноября 1960 г. аа685692/26 в Комитет по делам изобретсни и открытий при Совете Министров СССРВ основном авт, св,133681 описано устройство для преобразо. вания десятичных чисел в двоичные, имеющее клавишную систему 1 (см. чертеж) ручного ввода и дешифратор 2 десятичного кода в двоично-десятичный, Устройство содержит генератор 3 пачек сдвигающих импульсов, сумматоры 4 и 5, т-разрядный регистр б (тп - число необходимых двоичных разрядов), триггеры 7 и 8, служащие для за. держки, и четырехразрядный регистр 9 для фиксации двончно-дсс, тичного кода, Вьход регистра 9 соединен с одним из входов первого сумматора, второй вход которого соединен через триггеры задержки с выходом второго сумматора, а входы последнего соединены с пепвым и третьим разрядами т-разрядного выходного регистра, Последний разряд выходного регистра подключен к выходу первого сумматора. Выход генератора пачек импульсов соединен со сдвиговыми входами триггеров и регистров,Предлагаемое устройство для преобразования чисел из двоичной системы счисления в двоично-десятичную выполнено по авт. св.133681 и отличается от него тем, что для получения возаокности преобразования при минимальном количестве дополнительной аппаратуры введен вентиль приема чисел в регистр двоично-десятичного кода, соединенный с переключателем режима, и трехразрядный счетчик конца преобразования, соединенный через импульсно-потенциальный вентиль со ждущими мультивибраторами, служащими для управления преобр "зователем,В основе работы схемы лежит способ перевода двоичного числа меньше единицы (представление с фиксированной запятой) путем последовательного умножения числа на десять (1010). После каждого умножения в четырех разрядах левее запятой оказывается двоичный код соответс.вующего десятичного разряда, начиная со старших.Преобразование осуществляется в следующей последовательности После ввода в цифровую вычислительную машину исходной информации с устройства ручного клавишного ввода (выход 10) переключа тель 11 режима работы ставится в положение вывод. При этом генератор 8 пачек импульсов переключается в режим выдачи пачки в 23 импульса вместо 20 при положении переключателя ввод. Открывается вентиль 12 и содержимое регистра б числа проходит в четырехразрядный регистр 9 десятично-двоичного кода. Одновременно переводтся в состояние О и в дальнейшем остается в этом состоянии триггер 18, не пропуская число на вход сумматора 4.После выдачи двоичного числа в регистр 6 (вход 14) цифровая вычислительная машина вырабатывает сигнал преобразования (вход 15), который производит однократный запуск генератора пачек сдвигаюших импульсов и генератор выдает 23 импульса, Преобразуемое число, проходя младшими разрядами вперед через сумматор 5, умножается на десять.После прохождения 23 сдвигающих импульсов четыре старших разряда результата умножения (четыре разряда левее запятой), представляющие собой двоичное выражение цифры старшего десятичного разряда, остаются в четырехразрядном регистре.Схема 1 б выделения конца пачки запускает ждущий мультивибратор 17, который после затухания переходных процессов сдвига производит выдачу указанной старшей цифры через группу вентилей 18 в соответствующий канал. Этот же импульс переводит в состояние О четырехразрядный регистр 9 и производит запуск ждущего мультивибратора 19. Выходной импульс ждущего мультивибратора 19 поступает на импульсно-потенциальные вентили 20 и 21.Задержка ждущего мультивибратора обеспечивает затухание переходных процессов установки в состояние О четырехразрядного регистра. Вентиль 21 соединен с первым и третьим триггерами трехразрядного счетчика 22 и пропускает импульс с ждущего мультивибратора 19 на запуск генератора 8 пачек и вход счетчика 22 каждый раз вплоть до пятого импульса включительно, а затем закрывается. В это время вентиль 20 закрыт до поступления шестого импульса (до установления цифры 5 в счетчике). Шестой импульс с ждущего мультивибратора 17 произведет выдачу шестого, младшего разряда числа и, пройдя через вентиль 20, устанавливает в состояние О трехразрядный счетчик. Этот импульс является также сигналом окончания преобразования, выдаваемым в цифровую вычислительную машину (выход 28),Трехразрядный счетчик 22 может быть использован также как дешифратор выдачи двоичного кода десятичной цифры в соответствуюгций ей канал. Двоичный код десятичной цифры, выданный с четырехвъэрядного регистра в дальнейшем может быть преобразован для пе:;атания,Следует отметить, что триггеры 7 и 8 в описываемом устроистве включены на вход сумматора 5, тогда как в устройстве по авт. св.133 б 81 они были включены на его выходе.Предлагаемое устройство позволяет без значительного усложнения оборудования использовать устройство ручного ввода с непосредственным преобразованием числа из десятичной системы счисления в двоичную для обратного беспрограммного преобразования результатов решения в десятичную систему счисления.Предмет изобретенияУстройство преобразования чисел из двоичной системы счисления в двоично-десятичную по авт. св.133681, отл и ч а ю шее с я тем, что, с цслью получения возможности преобразования при минималь ом количестве дополнительной аппаратуры, введен вентиль прима чисел в регистр двоично-десятичного кода, соединенный с переключателем режима, и трехразрядный счетчик конца преобразования, соединенный через импульсно-потенциальный вентиль со ждущими мультивибраторами, служащими для управления преобразователем.
