Устройство для преобразования чисел, представленных в десятично-шестидесятичной системе счисления (градусы, часы, минуты, секунды), в двоичную систему счисления

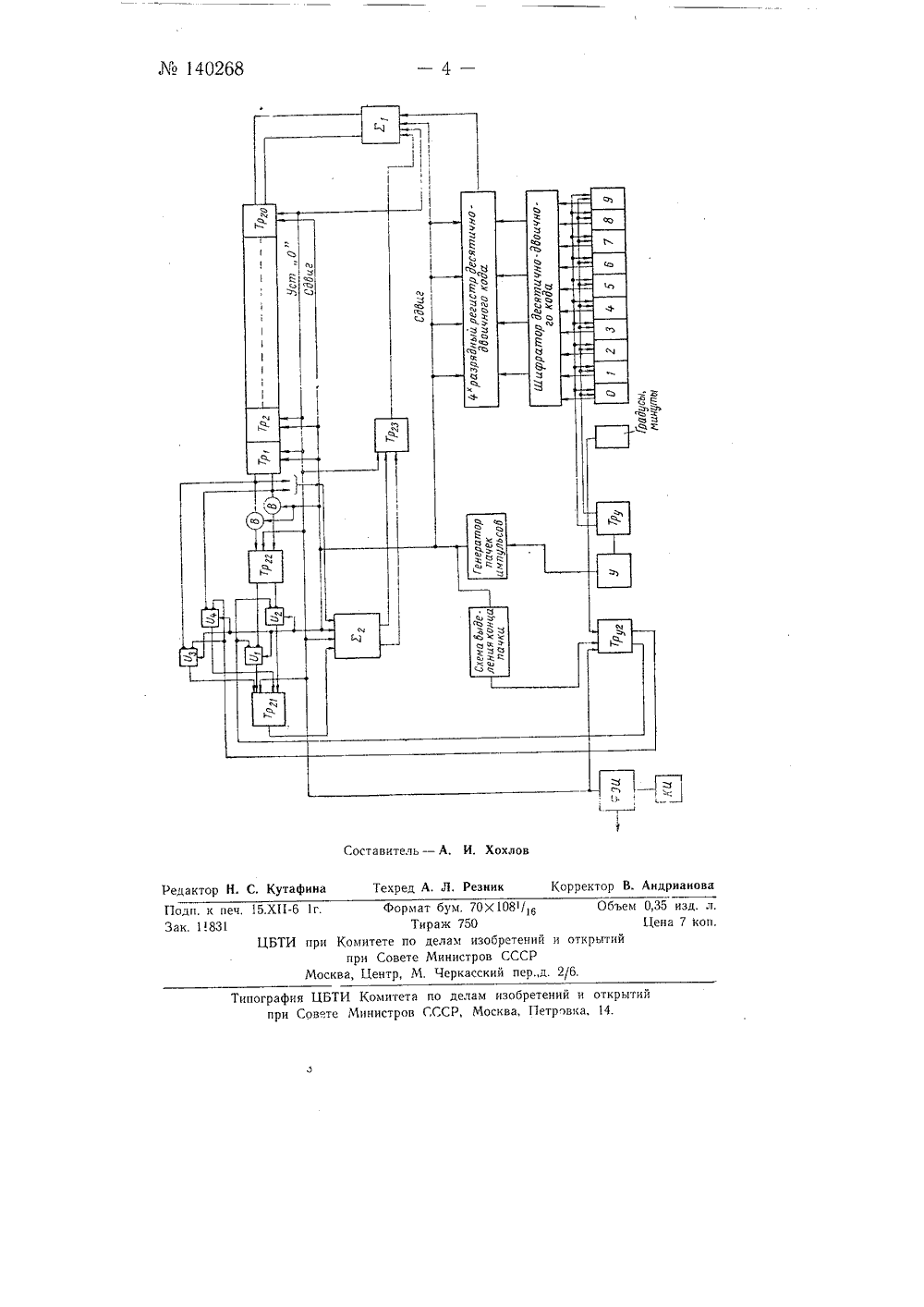

-т- ОписАние изОБРетее(ия К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 174 П. И. Котляров и В, И. Михайлычев УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЧИСЕЛ,ПРЕДСТАВЛЕННЫХ В ДЕСЯТИЧНО-ШЕСТИДЕСЯТИРИЧ НОЙ СИСТЕМЕ СЧИСЛЕНИЯ (ГРАДУСЪ, ЧАСЪ, МИНУТЫ,СЕКУНДЫ), В ДВОИЧНУЮ СИСТЕМУ СЧИСЛЕНИЯЗаявлено 16 ноября 1960 г. за685678/26 в Комитет по делам изобретений и открытий при Совете Министров СССРВ основном авт, св. М 0 133681 описано устройство для преобразования десятичных чисел в двоичные, содержащее генератор пачек сдвигающих импульсов, гп-разрядный выходной регистр (гп - число необходимых двоичных разрядов), триггеры, предназначенные для осуществления фиксированных задержек, четырехразрядный регистр для фиксации двоично-десятичного кода и два сумматора последовательного действия. Выход четырехразрядного регистра соединен с одним из входов первого сумматора, второй вход которого соединен через триггеры задержки с выходом второго сумматора, а выходы последнего соединены с первым и третьим разрядами гп-разрядного выходного регистра. Последний разряд выходного регистра подключен к выходу первого сумматора. Выход генератора пачек импульсов соединен со сдвиговыми входами триггеров и регистров.В основе работы устройства лежит следующая методика.Известно, что любое десятичное п-разрядное число может быть представлено в видеЛ(= р 10 +Р, 10 + + р, 10+ р, 10 где п - число десятичных разрядов 11,2)рп, - значение старшего разряда числа, или иначе1 (р 10 + р, , ) 10 + р , 10 ++р,) 10 + р, Обозначим величину в однородных скобках через сl а результат ее умножения на 10 через 10 1("1 п При работе устройства имеет место однознач140268ное преобразование числа из десятичной системы счисления в двоичный эквивалент в соответствии с рекуррентными соотношениямиК 1+Рп; 1: 1 г = (У 1+ У;2 ) 21 где= 0Окончательный результат преобразованияи и - 1ГдЕ ВЕЛИЧИНа (,1 п СООтВЕтСтВуЕт ЗНаЧЕНИЮ ПрЕОбраэуЕМОГО ЧИСЛа. УМ- ножение величины на степень двойки означает сдвиг ее на соответствующее число разрядов.Предлагаемое устройство для преобразования чисел, представленных в де:ятично-шестидесятиричной системе счисления (градусы, часы, минуты, секунды) в двоичную систему счисления, отличается от известных тем, что для получения преобразования с минимальным количеством дополнительной аппаратуры при изменении основной системы счисления в устройство введены клавиша шестиричного кода, связанная с триггером управления, и дополнительные вентили. Рассмотрения числа, представленного в десятично-шестидесятиричной системе (например, 268 25 36") показывает, что преобразование его в двоичную систему счисления возможно осуществить по описанной методике с той разницей, что при переходе к следующему (более младшему) шестидесятиричному разряду следует накопленный результат У; умножить не на 10, как ранее, а на 6. Это соответствует представ. лению числа М, например, в виде1 У =(Рп 10+Р ) 10+Рп 2 6-1 Рп - 310+ +Р 1 10Ръгде р Р р - соответственно сотни, десятки и единицы градусов;Рп и - 1 и - 2р - десятки минут и так далее.При этом Ь; = Р; . 6 представляется как Г; = (У; + У; . 2) . 2, что соответствует задержке величины (1, в реализации второго члена в круглых скобках на один такт вместо обычных двух.Для осуществления этого условия в схему преобразователя введены: клавиша градусов (часов), минут и т. д, (клавиша шестиричного кода), которая нажимается оператором после ввода последней цифры в разряде градусов (часов), минут; триггер управления, запускаемый от указанной клавиши; схема выделения конца пачки, возвращающая триггер в исходное состояние после выдачи пачки в 20 сдвигающих им,пульсов; дополнительные вентили, Вентили управляются триггером и, следовательно, в циклы, следующие непосредственно после нажатия клавиши градусов, происходит задержка числа перед поступлением его на вход сумматора на один такт вместо обычных двух (в этот цикл происходит умножение на 6 вместо умножения на 10).Следует отметить, что триггеры (Тр 21 и Тр 22) в описываемом устройстве включены на вход сумматора (Х 2), тогда как в устройстве по авт. св.133681 они были включены на его выходе. В остальном работа описываемого устройства аналогична работе основного устройства, описанного в авт. св.133681.Введение в схему основного устройства указанных изменений позволяет без значительного увеличения оборудования осуществлять наряду с преобразованием чисел из десятичной системы счисления в двоичную беспрограммное преобразование чисел, выраженных в десятично-шестидесятиричной системе, в двоичную систему счисления.140268Описываемое устройство может применяться как для преобразования информации при вводе, так и при промежуточных преобразованиях в цифровой вычислительной машине.Предмет изобретенияУстройство для преобразования чисел, представленных в десятично-шестидесятиричной системе счисления (градусы, часы, минуты, секунды), в двоичную систему счисления по авт. св.133681, отлич а ю ш е е с я тем, что, с целью получения преобразования с минимальным количеством дополнительной аппаратуры при изменении основания системы счисления, в устройство введены клавиша шестиричного кода, связанная с триггером управления, и два дополнительных вентиля.140268 ставитель - А. И. Хохло актор Н. С. Кутафина Техред А. Л. Резник Корректор В. Андриано бъем 0,3 о и на 7 коп. открытий Моск 2/6. Типография ЦБТИ Комитета по при Сов,те Министров ГГ м изобретений и открытий осква, Петровка, 14. Подп, к печ. 15.Х 1-6 1 г.Зак, 1831ЦБТИ при Формат бум. 70 Х 108/зТираж 750омитете по делам изобретенийпри Совете Министров СССРа, Центр, М. Черкасский пер.,д
