Карбюратор с электронным управлением для двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1302004
Авторы: Мурашев, Покровский
Текст

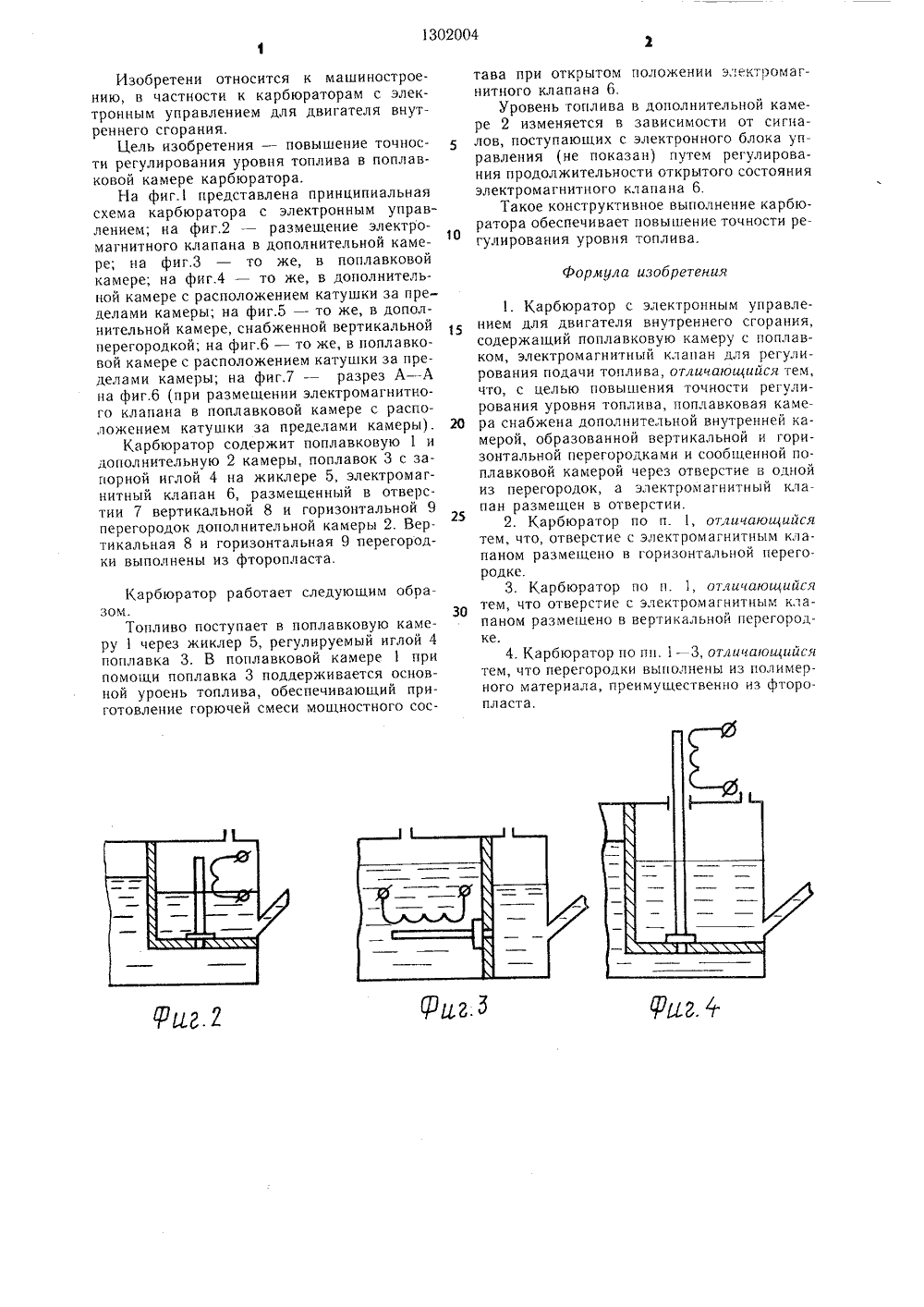

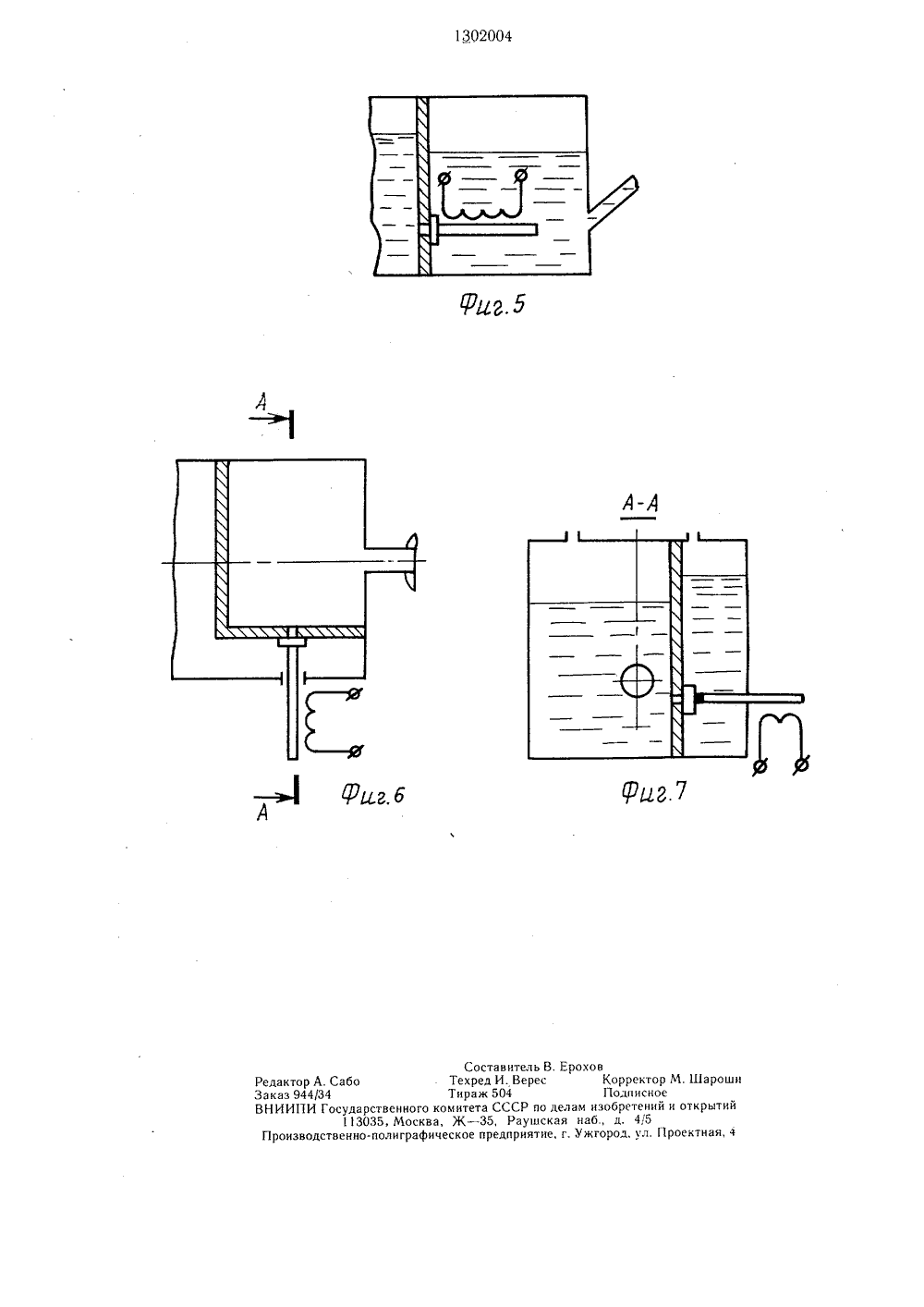

(504 1- 02 М ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ О ИЕ ИЗОБРЕТЕНУ СВИДЕТЕЛЬСТВУ ТОР СКОМ рования уровня топлмере карбюратора.ренняя камера 2 оби горизонтальной пемера 2 сообщена счерез отверстие 7 вВ отверстии 7 размеклапан 6. Уровень тменяется в зависимопающих с электроннпутем регулированиякрытого состояния7 ил. УП ТР (57 нию трое- гули(21) (22) (46) (71) (72) (53) (56) 982 (54) 398729/25-0620.11.8507.04.87. Бюл.13Московский автомеханический институтГ. П. Покровский и П. М. Мурашев521 43.034.5 (088.8)Патент США4109626, кл. 123/139,КАРБЮРАТОР С ЭЛЕКТРОННЫМ АВЛЕНИЕМ ДЛЯ ДВИГАТЕЛЯ ВНУННЕГО СГОРАНИЯИзобретение относится к машиноси позволяет повысить точность ре ива в поплавковои каДополнительная внутразована вертикальной регородками 8 и 9. Капоплавковой камерой 1 одной из перегородок, щен электромагнитный оплива в камере 2 изсти от сигналов, постуого блока управления, продолжительности отклапана 6. 3 з.п.ф-лы.Изобретени относится к машиностроению, в частности к карбюраторам с электронным управлением для двигателя внутреннего сгорания.Цель изобретения - повышение точности регулирования уровня топлива в поплавковой камере карбюратора.На фиг.1 представлена принципиальная схема карбюратора с электронным управлением; на фиг.2 - размещение электромагнитного клапана в дополнительной камере; на фиг 3 - то же, в поплавковой камере; на фиг.4 - то же, в дополнительной камере с расположением катушки за пределами камеры; на фиг.5 - то же, в дополнительной камере, снабженной вертикальной перегородкой; на фиг.6 - то же, в поплавковой камере с расположением катушки за пределами камеры; на фиг.7 - разрез А - А на фиг.6 (при размещении электромагнитного клапана в поплавковой камере с расположением катушки за пределами камеры).Карбюратор содержит поплавковую 1 и дополнительную 2 камеры, поплавок 3 с запорной иглой 4 на жиклере 5, электромагнитный клапан 6, размещенный в отверстии 7 вертикальной 8 и горизонтальной 9 перегородок дополнительной камеры 2. Вертикальная 8 и горизонтальная 9 перегородки выполнены из фторопласта. Карбюратор работает следующим образом.Топливо поступает в поплавковую камеру 1 через жиклер 5, регулируемый иглой 4 поплавка 3. В поплавковой камере 1 при помощи поплавка 3 поддерживается основной уроень топлива, обеспечивающий приготовление горючей смеси мощностного состава при открытом положении эктромагнитного клапана 6,Уровень топлива в дополнительной камере 2 изменяется в зависимости от сигналов, поступающих с электронного блока управления (не показан) путем регулирования продолжительности открытого состояния электромагнитного клапана 6.Такое конструктивное выполнение карбюратора обеспечивает повышение точности регулирования уровня топлива.Формула изобретения1. Карбюратор с электронным управлением для двигателя внутреннего сгорания,содержащий поплавковую камеру с поплавком, электромагнитный клапан для регулирования подачи топлива, отличающийся тем,что, с целью повышения точности регулирования уровня топлива, поплавковая каме 20 ра снабжена догголнительной внутренней камерой, образованной вертикальной и горизонтальной перегородками и сообщенной поплавковой камерой через отверстие в однойиз перегородок, а электромагнитный клапан размещен в отверстии.2. Карбюратор по и. 1, от. гичающийсятем, что, отверстие с электромагнитным клапаном размещено в горизонтальной перегородке.3. Карбюратор по и. 1, отличающийсятем, что отверстие с электромагнитным клапаном размегцено в вертикальной перегородке.4. Карбюратор по пп. 1 - 3, отличающийсятем, что перегородки выполнены из полимерного материала, преимущественно из фторопласта,Составитель В. ЕроховРедактор А. Сабо Техред И. Верес Корректор М.ШарошиЗаказ 944/34 Тираж 504 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3978729, 20.11.1985
МОСКОВСКИЙ АВТОМЕХАНИЧЕСКИЙ ИНСТИТУТ
ПОКРОВСКИЙ ГЕОРГИЙ ПАВЛОВИЧ, МУРАШЕВ ПЕТР МИХАЙЛОВИЧ
МПК / Метки
МПК: F02M 7/16
Метки: внутреннего, двигателя, карбюратор, сгорания, управлением, электронным
Опубликовано: 07.04.1987
Код ссылки
<a href="https://patents.su/3-1302004-karbyurator-s-ehlektronnym-upravleniem-dlya-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Карбюратор с электронным управлением для двигателя внутреннего сгорания</a>
