Устройство для испытания в горизонтальном положении колец обделки туннелей и стволов шахт кругового очертания

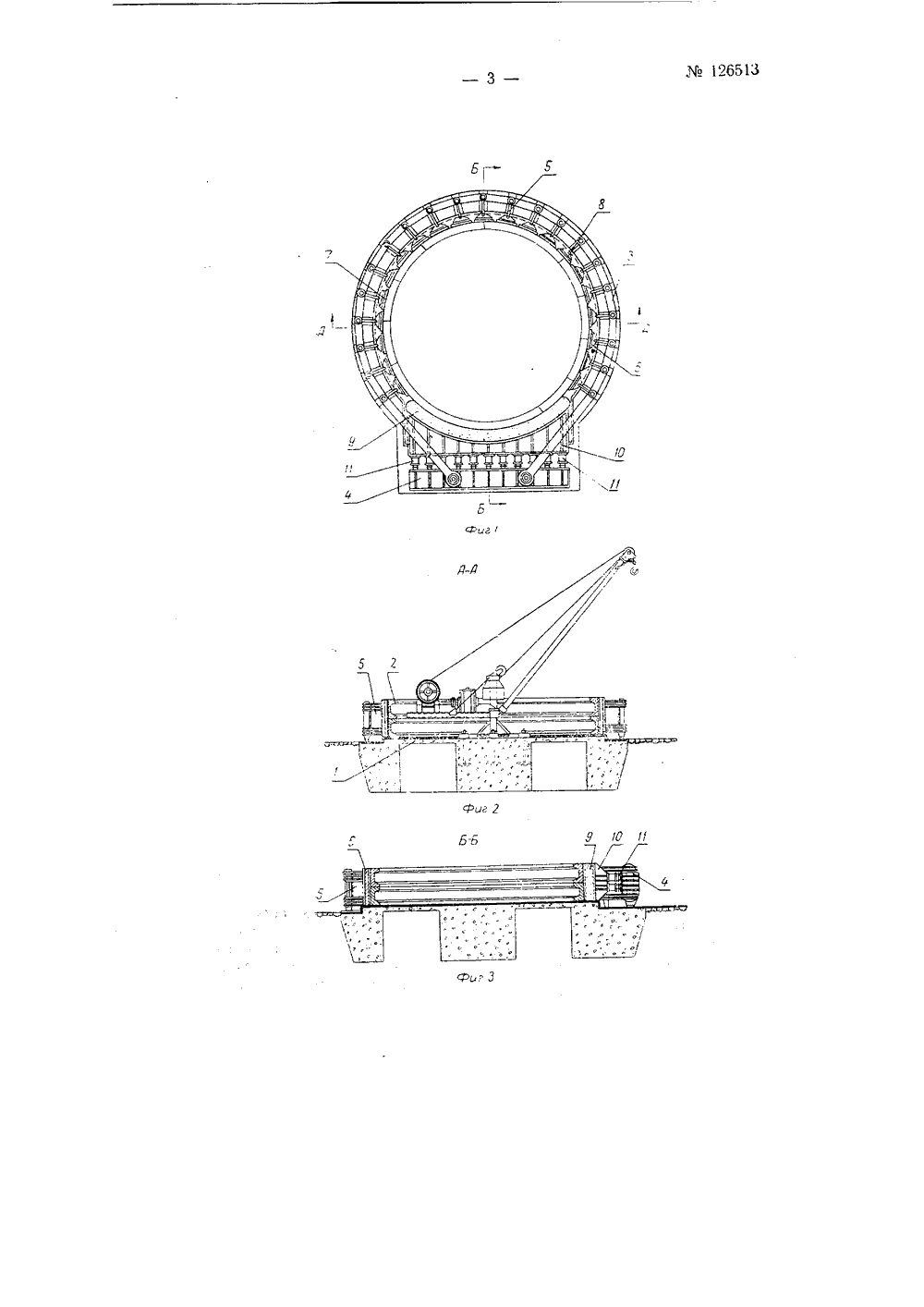

% 126513 СССР йн и Л, В, фроло С. М. Эпште УСТРОЙСТВО ДЛЯ ИСП ПОЛОЖЕНИИ КОЛЕЦ ОБДЕЛ КРУГО ВО1 ТАНИЯ В ГОРИ КИ ТОННЕЛЕЙ И ГО ОЧЕРТАНИЯ НТАЛЬНОМВОЛОВ ШАХ аявлено 16 марта 1959 г. заоткрытий приЮ 126/29 в Комитет по вате Министров ССС лам изобретений Опубликовано в Бюл не изобретений5 а 1960 г Изобретение относ ном положении колец о тания с использованием формаций. Известные аналог подвергается активно ветствующей централь бодно опирается на з среды, имитирующей ртся к устроиствам для испытания в горизонталь бделки тоннелей и стволов шахт кругового очер домкратов и приборов для замера усилий и деичные устройства, у которых му давлению в пределах части ному углу равному 90; а в ост асыпной грунт, не обеспечиваю еактивное давление породы в ес виях. В описанном устройстве этот недостаток устране выполнением устройства в виде двух параллельно рас ких траверс, между которыми размещены домкраты,ние посредством распирания траверс, причем одна из с цепями, огибающими испытуемые кольца обделки и с башмаками, соприкасающимися с наружной поверхн упругие прокладки, а вторая траверса установлена с редачи давления на часть периметра колец через р подушку. На фиг. 1 изображено предлагаемое устройс- разрез по А-А на фиг. 1; на фиг. 3 - разрез по Предлагаемое устройство состоит из установ верхности фундаментной плиты 1, на которую ук. тальное положение два испытуемых кольца 2 обд дельных тюбингов.кольцо обделкп периметра, соогльной части свот упругих свойств тественных услого н. Достигаетположенныхсоздаощиетраверс соедимеющими состью колецвозможностьаспределпте авл енйкиере ю пе- льную е на фигг. 1. тво, в пл Б-Б на ф ленной на днев ладываются в го елки, состоящие ои по изонз ог. ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ126513Вокруг колец укладываются стальные цепи 3, концы которых за крепляются на траверсе 4, К шарнирам цепей 3 прикреплены стойкис башмаками б, соприкасающимися с наружной поверхностью колец через упругие прокладки 7.Толщина и упругие характеристики материала прокладок 7 принимаются в зависимости от деформации соответствующих точек колец, определяемых теоретическими расчетами. Для регулирования толщины упругих прокладок в различных точках периметра в устройстве предусматривается набор стальных прокладок 8.По внешнему контуру колец вдоль той части их периметра, которая не соприкасается с башмаками 6, установлена песчаная распределительная подушка 9, опирающаяся на траверсу 10. Между траверсами 4 и 10 расположены гидравлические домкраты 11, распирающие траверсы и создающие при этом давление на кольца 2 обделки.Одновременность работы домкратов при одинаковых усилиях в них обеспечивается подачей жидкости к цилиндрам из одного и того же гидроаккумулятора.Принципиальная схема работы устройства заключается в следующем.Включенные в работу гидравлические домкраты через траверсу 10 оказывают активное давление на часть периметра колец и одновременно натягивают ветви стальной цепи 3. Под действием домкратов испытуемые кольца деформируются и сжимают стальные стойки, удерживаемые звеньями натянутой цепи. При сжатии стоек происходит уплотнение упругих прокладок, расположенных между подушками и кольцами,Количество домкратов для устройства подбирается из такого расчета, чтобы усилия, возникающие в сечениях колец при полном использовании мощностей домкратов были больше усилий, соответствующих несущей способности тюбингов при нормативном сопротивлении материалов.Одновременное испытание в устройстве двух колец с доведением их до разрушения позволяет выявить фактическую прочность сооружения при наличии перевязки швов в смежных кольцах.Монтаж оборудования устройства и элементов испытуемых колец выполняется полноповоротным краном.Предмет изо бретенияУстройство для испытания в горизонтальном положении колец обделки тоннелей и стволов шахт кругового очертания с использованием домкратов и приборов для замера усилий и деформаций, отл ич а ющ е е с я тем, что, с целью обеспечения возможности изменения упругих свойств среды, имитирующей реактивное давление породы в естественных условиях, оно выполнено в виде двух параллельно расположенных жестких траверс, между которыми размещены домкраты, создающие давление посредством распирания траверс, причем одна из траверс соединена с цепями, огибающими испытуемые кольца обделки и имеющими стойки с башмаками, соприкасающимися с наружной поверхностью колец через упругие прокладки, а вторая траверса установлена с возможностью передачи давления на часть периметра колец через распределительную подушку.
