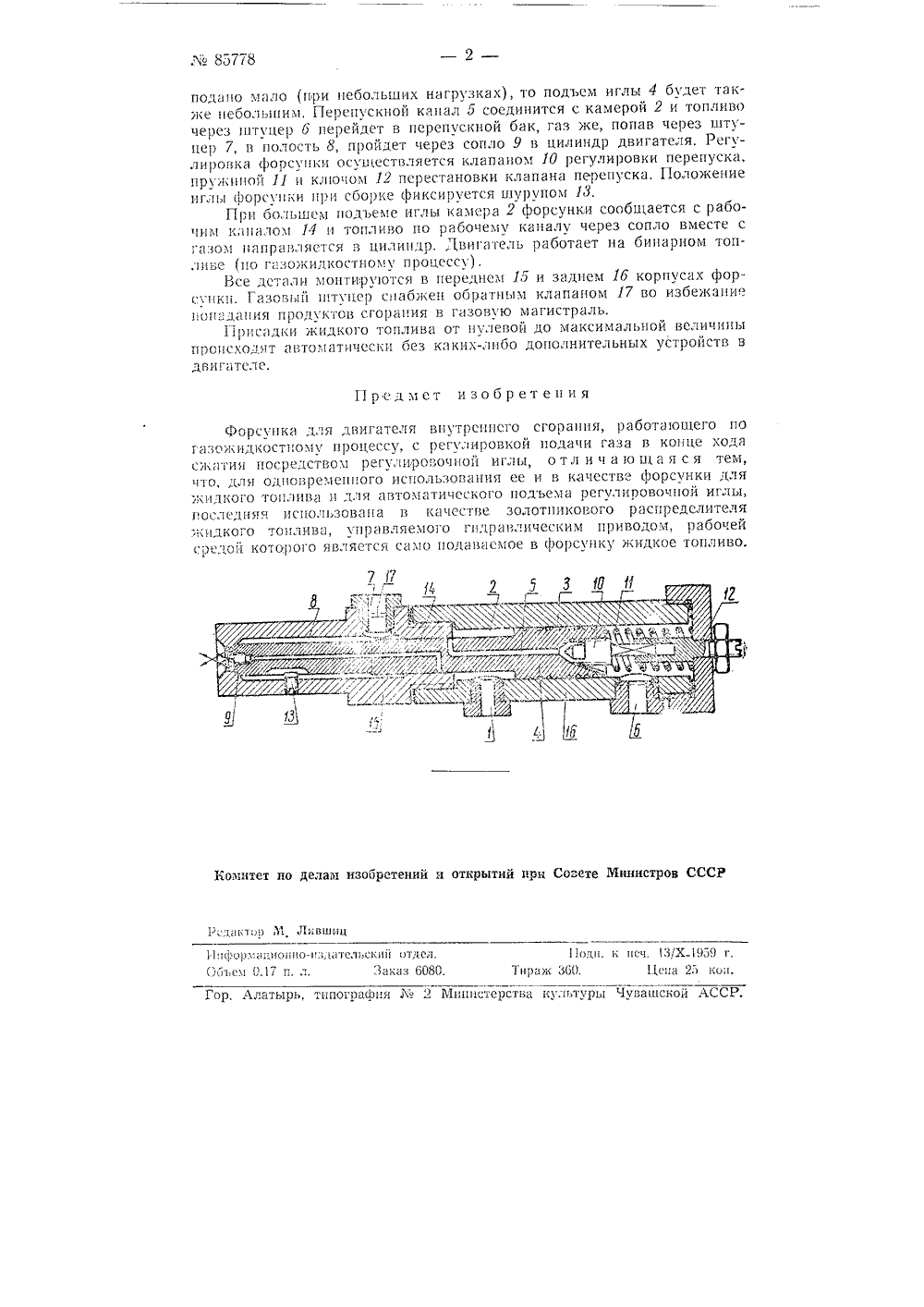

Форсунка для двигателя внутреннего сгорания, работающего по газожидкостному процессу

Номер патента: 552909

Опубликовано: 30.03.1977

Авторы: Вилли, Германн, Норберт, Херберт

МПК: F02M 51/02

Метки: внутреннего, впрыском, двигатель, сгорания, топлива

...с обмоткой 24 через подвижный элемент 27, соединенный с впускной трубой 28 двигателя, Приповышении давления в трубе 28 элемент 27передвигается под действием пружин и темсамым увеличивает индуктивность трансформатора. Обмотка 26 соединена с точкой соединения двух резисторов 29 и 30, выполняющих функцию делителей напряжения. Другимсвоим концом обмотка 26 через диод 31 соединена с базой транзистора 21, который, каки транзистор 22, относится к и - р - п-типу ипотому своим эмиттером соединен с минусовым проводом 18.Каскад мощности 32 через усилитель соединен с резистором 25 в коллекторной цепи резистора 23. Каскад 32 содержит усилитель 5 10 15 20 25 зо 35 40 45 50 55 60 65 ный кремниевый транзистор 33 р - а - р-типа, эмиттер которого...

Номер патента: 772492

Опубликовано: 15.10.1980

Автор: Экарт

МПК: F02M 61/10

Метки: внутреннего, двигателя, сгорания, топливовпрыскивающая, форсунка

...колодца б выполнено меньшее по диаметру глухое отверстие 9, а сопло 7 расположено эксцентрично относительно глухого отверстия 9 и соединено с колодцем 6 через щель 10. Торец 11 штифта 3 и дно 12 глухого отверстия 9 .выполнены в виде плоских поверхностей, расположенных. перпендикулярно оси форсунки. По другим вариантам дно 8 колодца б расположено параллельно дну 12 глухого отверстия 9 или торцу 11 штифта 3, плоскость дна 8 колодца б расположена под углом к плоскости дна 12 глухого отверстия 9 или плоскости торца 11 штифта 3; дно 8 колодца 6 выполнено коническим в сторону глухого отверстия 9, торец 11 штифта 3 имеет конусообразную форму, а дно 12 глухого отверстия 9 выполнено коническим. Ось сопла 7 расположена параллельно продольной оси...

Номер патента: 932998

Опубликовано: 30.05.1982

Авторы: Минору, Сакудзи

МПК: F02M 35/10

Метки: внутреннего, двигатель, многоцилиндровый, подачи, сгорания, смеси, топливо-воздушной

...93299 жиклер 4 вхоат в диффузор 3 под прямым уголом.В топливный жиклер 4 топливо посту пает из поплавковой камеры 5. Карбюратор 1 устанавливается на всасывающий трубопровод 6 и образует распределитель ную камеру 7, от которой ответвляются в противоположных направлениях два трубопровода 8 и 9 соответственно. Распреде лительная камера 7 имеет стенку 10, ко.о торая наклонена к оси впускного трубо/провода 2 на 1 о 30 . Наклон стенки 10 таков, что он выше и ближе к ответвленному трубопроводу 9, ниже и ближе к оф. ветвленному трубопрсеоду 8, т.е. стенка З наклонена в направлении трубопровода 8. Впускной трубопровод 2 имеет также дроссельную заслонку 11.Карбюратор работает следующим образом. 20Воздух. проходит через диффузор 3, и жидкое...

Номер патента: 1121476

Опубликовано: 30.10.1984

Авторы: Ефимов, Ефимова, Звонов, Мищенко

МПК: F02M 27/04

Метки: внутреннего, двигателе, карбюраторном, сгорания, смеси, топливо-воздушной

...постоянного тока, а выход - к дополнительным электродам, установленным во впускном трубопроводе и выполненным изолированными от последнего, причем выходы основного и дополнительного высоковольтных источников постоянного тока имеют противоположную полярность.Кроме того, каждый дополнительный электрод выполнен в виде стержня, коаксиально расположенного в соответствующем отдельном подводящем патрубке.На чертеже изображено схематично предлагаемое устройство для отработки топливо- воздушной смеси в карбюраторном двигателе внутреннего сгорания.Устройство для обработки топливо-воздушной смеси в карбюраторном двигателе внутреннего сгорания содержит низковольтный источник 1 постоянного тока с выключателем 2, систему зажигания с низковольтным...

Номер патента: 1343079

Опубликовано: 07.10.1987

Авторы: Закиуллин, Рафиков, Хисаев

МПК: F02M 51/06

Метки: внутреннего, двигателя, сгорания, форсунка

...электрореологическойжидкостью. Втулка 4 электрически соединена с цепью 7 управления. Зазор6 электрореологической жидкостью уплотнен во втулке с обеих ее концовуплотнительными кольцами 8,Форсунка работает следующим образом.При отсутствии напряжения в цепи7 управления форсунка работает так 25же, как и известные. В случае управления иглой 2 на втулку 4 подаетсяпостоянный ток напряжением 12 В поцепи 7 управления. Г 1 ри подаче постоянного тока электрореологическая жид- ЗОкость переходит из жидкого состояния в твердое, игла 2 жестко скрепляется с корпусом и не перемещаетсяпри увеличении давления топлива в канале, например, после основного впрыска и опускания иглы 2 и, следовательно, исключается подвпрыск топлива. Для перемещения иглы 2 в...
