Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

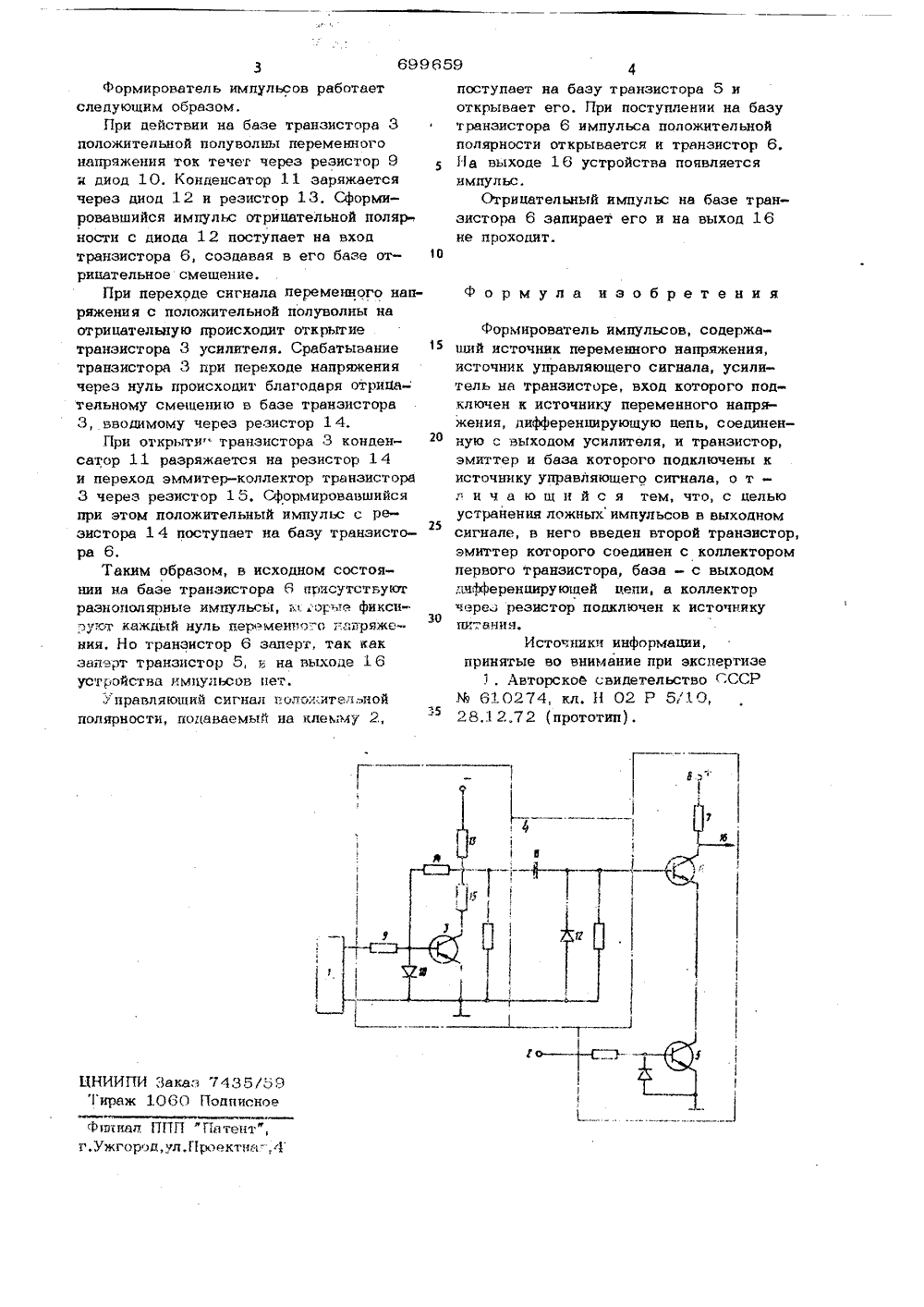

(23) Приоритет ооуднрстеенный коонтет но делои изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 15 Изобретение относится к импульснойтехнике и может быть использовано вустройствах автоматики и вычислительнойтехники.Известен формирователь импульсов,содержащий источик переменного напря 5жения, ист о ник управляющего сигнала,усилитель на транзисторе, вход которогопопилочен к источнику переменного напряжения, дифференцируюшую цепь, соединенус с выходом усилителя, и транзисготор, эмиттер и база которого подключенык источнику управляющего сигнала 11.Однако этот формирователь не обеспечивает устганения ложных импульсов ввыходном сигнале,Пель изобретения устранение ложных импульсов в выходном сигнале, Дляэтого в формирователь и,хпульсов, содержаший источник переменного напряжения,источник управляющего сигнала, усилительна транзисторе, вход которого подключенк источнику переменного напряжения,дифференцирукшуо цепь, соединенную с выходом усилителя, и транзистор, эмиттер и база которого подключены к источнику управляющего сигнала, введен второй транзистор, эмиттер которого соединен с коллектором первого транзистора, база - с выходом дифференцирующей цепи, а коллектор через резистор подключен к источнику питания.На чертеже приведена принципиальная электрическая. схема формирователя. Формирователь импульсов содержитисточник 1 переменного напряжения,источник управляющего сигнала, подключаемый к клемме 2, усилитель натранзисторе 3, дифференцируюшую цепь4, соединенную с выходом усилителя натранзисторе 3, и транзистор 5. В формирователь введен трапастор 6, эмиттер которого соединен с коллекторомтранзистора 5, база - с выходом дифференцируюшей цепи 4, а коллектор - через резистор 7 с клеммой 8 источникапитания,699659 4поступает на базу транзистора 5 иоткрывает его. При поступлении на базутранзистора 6 импульса положительнойполярности открывается и транзистор 6.На выходе 16 устройства появляетсяимпульс.Отрицательный импульс на базе транр- эистора 6 запирает его и на выход 16не проходит.1 О 3Формирователь импульсов работаетследующим образом,При действии на базе транзистора 3положительной полуволны переменногонапрчжения ток течет через резистор 9я диод 10, Конденсатор 11 заряжаетсячерез диод 12 и резистор 13. Сформировавшийся импульс отрицательной поляности с диода 1 2 поступает на входтранзистора 6, создавая в его базе отрицательное смещение,При переходе сигнала переменного напряжения с положительной полуволны наотрицательную происходит открытиетранзистора 3 усилителя. Срабатываниетранзистора 3 при переходе напряжениячерез нуль происходит благодаря отрица-тельному смещению в базе транзистора3, вводимому через резистор 1 4,При открыти" транзистора 3 конденсатор 1 1 разряжается на резистор 1 4и переход эммитер-коллектор транзистора3 через резистор 1 5. формировавшийсяпри этом положительный импульс с ре 25зистора 1 4 поступает на базу транзистора 6,Таким образом, в исходном состоянии на базе транзистора 6 присутствуютразнополярные импульсы, ксор е фикси 30.у;ст каждый нуль переменного напряжения, Но транзистор 6 заперт, так какзаперт транзистор 5, и на выходе 1 6устройства импульсов нет.управляющий сигнал попса:.ител;.ной35полярности, подаваемый на клемму 2 Формула изобретения Формирователь импульсов, содержащий источник переменного напряжения,источник управляющего сигнала, усилитель на транзисторе, вход которого подключен к источнику переменного напряжения, дифференцирующую цепь, соединенную с выходом усилителя, и транзистор,эмиттер и база которого подключены кисточнику управляющего сигнала, о т -и ч а ю щ и й с я тем, что, с цельюустранения ложных импульсов в выходномсигнале, в него введен второй транзистор,эмиттер которого соединен с коллекторомпервого транзистора, база - с выходомдифференцирующей цепи, а коллекторчере резистор подключен к источникупитания.Источники информации,принятые во внимание при экспертизе. Авторское свидетельство СССРЦНИИПИ зака:. И 35159 Тираж 1060 Подписное Фпиал ППП "Патент", город, ул Лроектна-,4
СмотретьЗаявка
2589994, 16.03.1978
ПРЕДПРИЯТИЕ ПЯ М-5537
БОБАКОВ ГЕННАДИЙ АРКАДЬЕВИЧ, ВЕРБИЦКИЙ МИРОН ВЛАДИМИРОВИЧ, ЛОГУНОВ СЕРГЕЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: H03K 5/00
Метки: импульсов, формирователь
Опубликовано: 25.11.1979
Код ссылки
