Формирователь импульсов от переднего и заднего фронтов сигнала

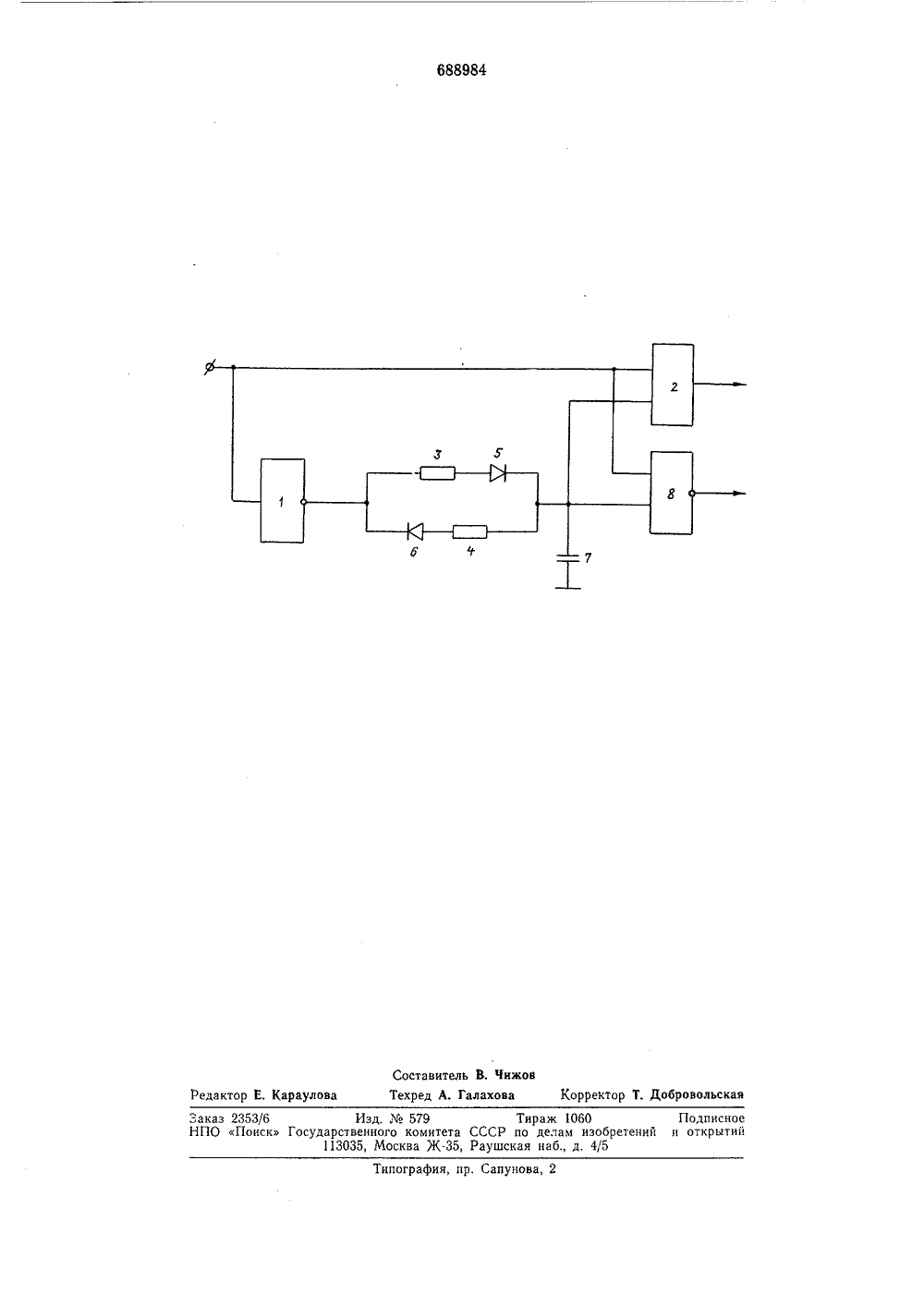

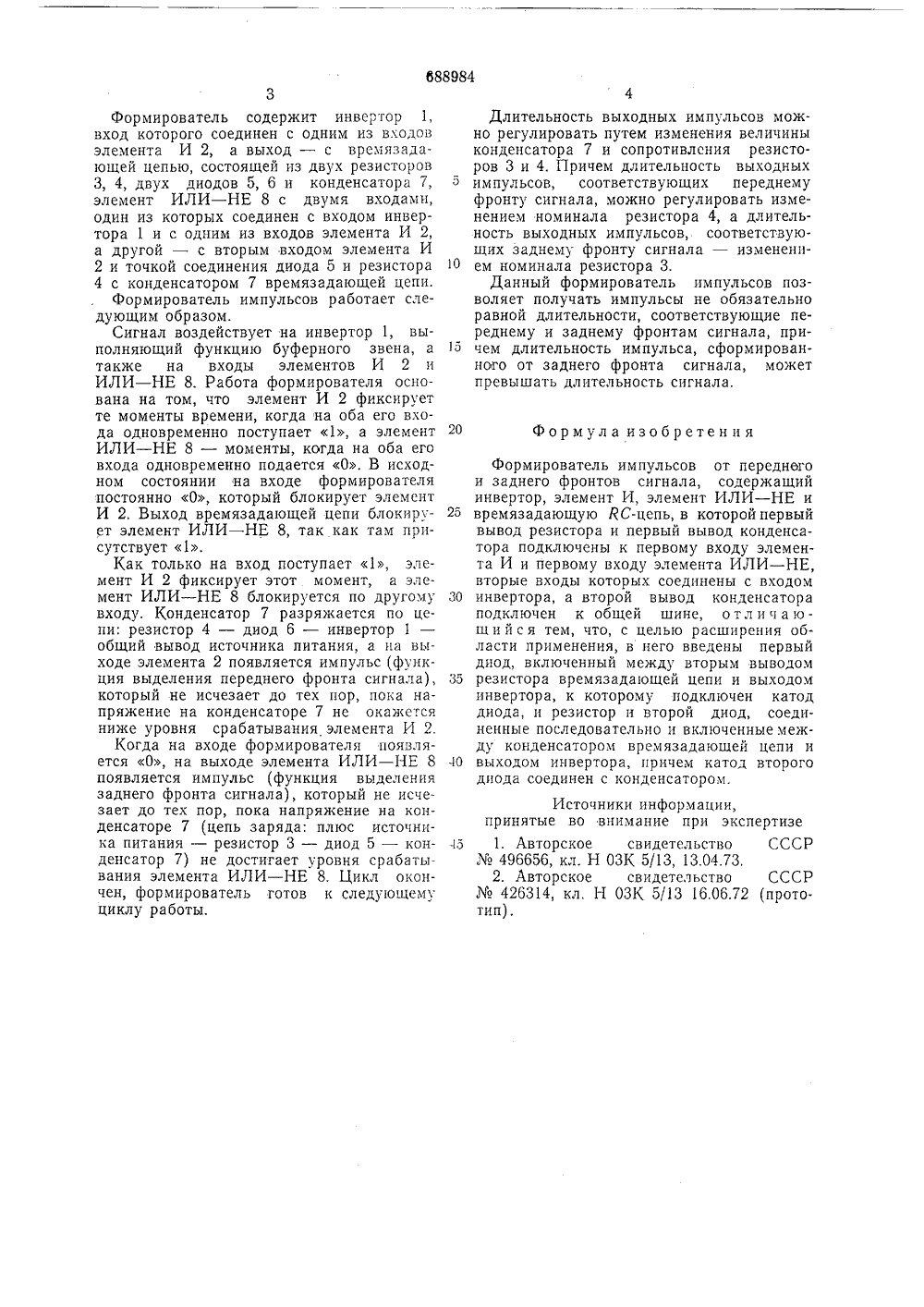

Союз Советских Социалистических Республик) Приоритет сударстеенныи комитет СССР о делам изобретений и открытий(43) Опубликовано 30.09,79. Бюллетен (45) Дата опубликования описания 30 1.37 88.8 2) Авторы изобретения) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ОТ ПЕРЕДН ЗАДНЕГО ФРОНТОВ СИГНАЛА И а 15 Изобретение относится к области автоматики, вычислительной и измерительнойтехникп, позволяет получить на каждый импульс сигнала два импульса не обязательно одинаковой с сигналом и между собой длительностью, один из которых соответствует переднему фронту, а второй - заднему фронту сигнала, длительность второго импульса может превышать длительность сигнала, и используется при построении кибернетических схем и измерительных устройств.Известен формирователь импульсов, содержащий три элемента И - НЕ, конденс тор и диод 1.Недостатком формирователя является малая область его применения. Наиболее близкое к изобретению техническое решение - устройство формирова ния импульсов от переднего и заднего фронтов сигнала, содержащее инвертор, вход которого соединен с одним из входов элемента И, а к его выходу подключен резистор интегрирующей ЯС-цепи, элемент 2 б ИЛИ - НЕ с двумя входами, один из которых соединен с входом инвертора и одним из входов элемента И, а другой - с вторым входом упомянутого элемента И и точкой соединения резистора с конденсато- ЗО ром интегрирующей ЯС-цепи 21. Однако такое устройство не позволяет формировать импульсы от переднего и заднего фронтов сигнала неравной длительности, кроме того, длительность сформированных импульсов не может превышать длительности сигнала, что ограничивает область его применения.Цель изобретения - расширение области применения.Поставленная цель достигается тем, что в формирователь импульсов от переднего и заднего фронтов сигнала, содержащий инвертор, элемент И, элемент ИЛИ - НЕ и времязадающую ЯС-цепь, в которой первый вывод резистора и первый вывод конденсатора подключены к первому входу элемента И и к первому входу элемента ИЛИ - НЕ, вторые входы которых соединены с входом инвертора, а второй вывод конденсатора подключен к общей шине, введены первый диод, включенный между вторым выводом резистора времязадающей цепи и выходом инвертора, к которому подключен катод диода, и резистор и второй диод, соединенные последовательно и включенные между конденсатором времязадающей цепи и выходом инвертора, причем катод второго диода соединен с конденсатором.На чертежея схема формиров5 1 о 15 20 25 зо 35 4 О 3Формирователь содержит инвертор 1, вход которого соединен с одним из входов элемента И 2, а выход - с времязадающей цепью, состоящей из двух резисторов 3, 4, двух диодов 5, 6 и конденсатора 7, элемент ИЛИ в8 с двумя входами, один из которых соединен с входом инвертора 1 и с одним из входов элемента И 2, а другой - с вторым входом элемента И 2 и точкой соединения диода 5 и резистора 4 с конденсатором 7 времязадающей цепи.Формирователь импульсов работает следующим образом.Сигнал воздействует на инвертор 1, выполняющий функцию буферного звена, а также на входы элементов И 2 и ИЛИ - НЕ 8. Работа формирователя основана на том, что элемент И 2 фиксирует те моменты времени, когда на оба его входа одновременно поступает 1, а элемент ИЛИ - НЕ 8 - моменты, когда на оба его входа одновременно подается 0. В исходном состоянии на входе формирователя постоянно 0, который блокирует элемент И 2. Выход времязадающей цепи блокирует элемент ИЛИ - НЕ 8, так как там присутствует 1,Как только на вход поступает 1, элемент И 2 фиксирует этот момент, а элемент ИЛИ в8 блокируется по другому входу, Конденсатор 7 разряжается по цепи: резистор 4 - диод 6 - инвертор 1 - общий вывод источника питания, а на выходе элемента 2 появляется импульс (функция выделения переднего фронта сигнала), который не исчезает до тех пор, пока напряжение на конденсаторе 7 не окажется ниже уровня срабатывания элемента И 2.Когда на входе формирователя появляется О, на выходе элемента ИЛИ в8 появляется импульс (функция выделения заднего фронта сигнала), который не исчезает до тех пор, пока напряжение на конденсаторе 7 (цепь заряда: плюс источника питания - резистор 3 - диод 5 - конденсатор 7) не достигает уровня срабатывания элемента ИЛИ - НЕ 8. Цикл окончен, формирователь готов к следующему циклу работы. Длительность выходных импульсов можно регулировать путем изменения величины конденсатора 7 и сопротивления резисторов 3 и 4. Причем длительность выходных импульсов, соответствующих переднему фронту сигнала, можно регулировать изменением номинала резистора 4, а длительность выходных импульсов, соответствующих заднему фронту сигнала - изменением номинала резистора 3.Данный формирователь импульсов позволяет получать импульсы не обязательно равной длительности, соответствующие переднему и заднему фронтам сигнала, причем длительность импульса, сформированного от заднего фронта сигнала, может превышать длительность сигнала,Формула изобретен и я Формирователь импульсов от переднего и заднего фронтов сигнала, содержащий инвертор, элемент И, элемент ИЛИ - НЕ и времязадающую ЯС-цепь, в которой первый вывод резистора и первый вывод конденсатора подключены к первому входу элемента И и первому входу элемента ИЛИ в , вторые входы которых соединены с входом инвертора, а второй вывод конденсатора подключен к общей шине, отличающийй ся тем, что, с целью расширения области применения, в него введены первый диод, включенный между вторым выводом резистора времязадающей цепи и выходом инвертора, к которому. подключен катод диода, и резистор и второй диод, соединенные последовательно и включенные между конденсатором времязадающей цепи и выходом инвертора, причем катод второго диода соединен с конденсатором. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР496656, кл. Н ОЗК 5/13, 13,04.73,2. Авторское свидетельство СССР426314, кл. Н ОЗК 5/13 16,06.72 (прототип).688984 Составитель В, ЧижовРедактор Е, Караулова Техред А. Галахова Корректор Т. Добровольская ений Типография, пр. Сапунова, 2 Заказ 2353/6 Изд. Мо 579 Тираж 1060НПО Поиск Государственного комитета СССР по делам изоб113035, Москва Ж, Раушская наб., д. 4/5 Подписноеоткрытий
