Формирователь импульсов по фронтам двоичного сигнала

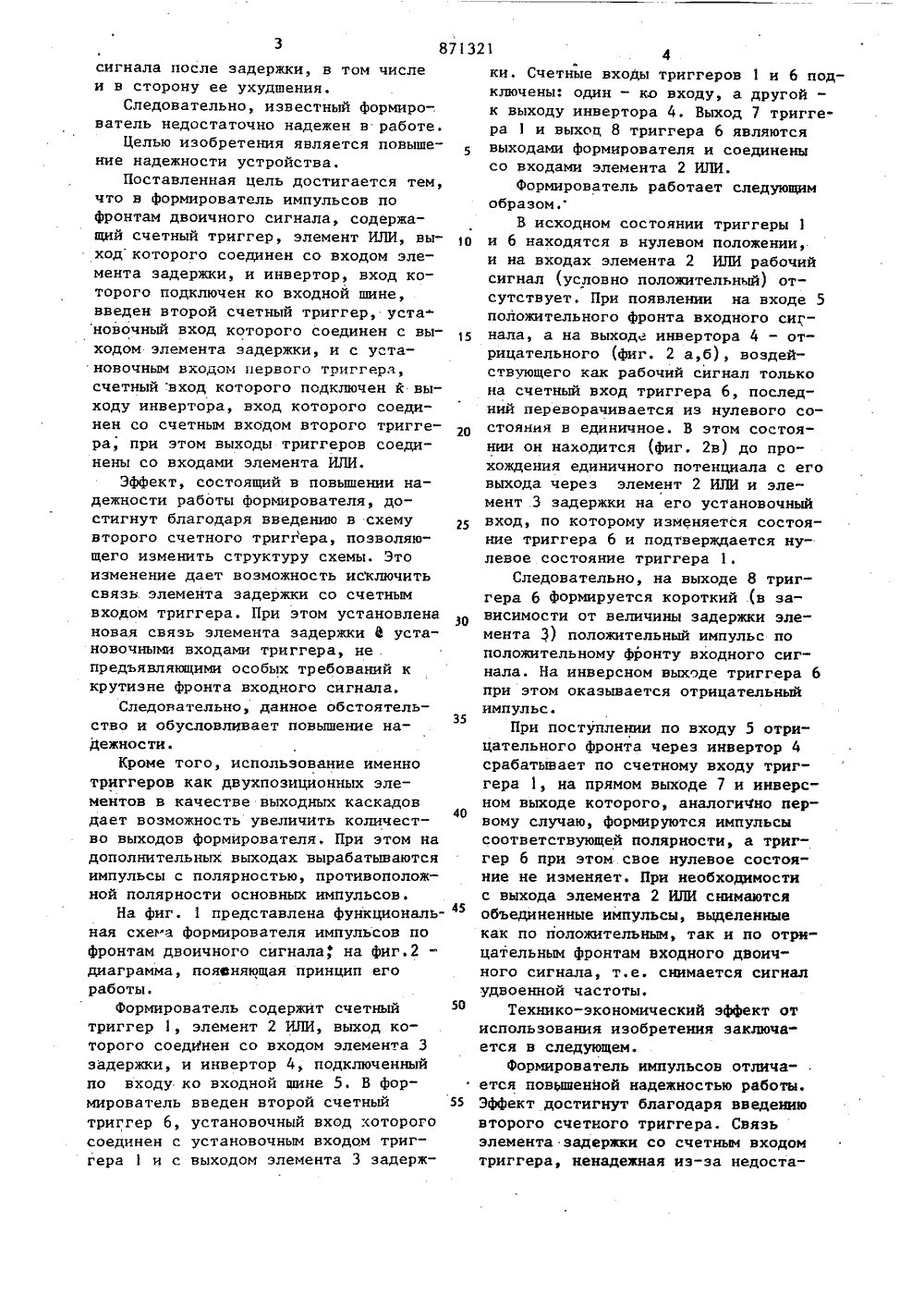

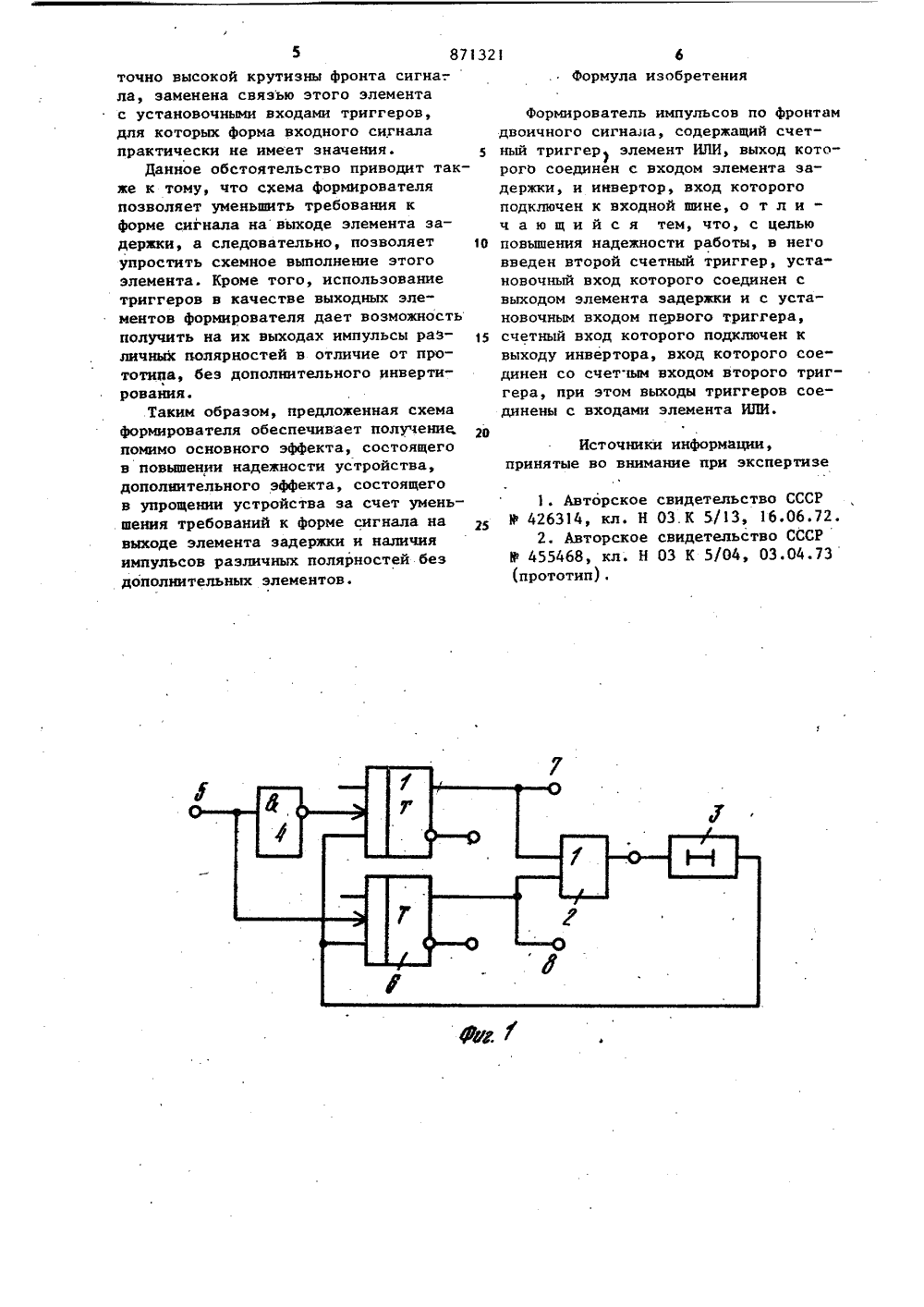

Союз СоветскикСоциалистическиеРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1871321(23) Приоритет Опубликовано 07.1031. Бюллетеньделен нзобретенн н открытий З) УЙК 621. . 378 (088. 8) Дата опубликования опн 0.1 Ц 34.,2) Авт Попш) Заявител 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ПО ФРОНТАИ ДВОИЧНОГО СИГНАЛА импульснойьзовано вной технизобвходы которого по первого и второго ход соединен чере а дслючены к выхлементов И,элемент задеРиггера 12 1. етение относится и может быть исп 1 х областях дискр вы- ки х различньки, в чданных од со счет каж 0 ужающи), чт ности, в технике передачи елеграфии. Известен формирователь импульсов по положительным и отрицательньве фронтам двоичного сигнала; содержащи ВС-цепь, элементы НЕ, И, ИЛИ-НЕЩНедостатком формирователя является малая крутизна фронтов сформированных им импульсов из-за относитель но медленно протекающего процесса за ряда-разряда конденсатора.Наиболее близок к предлагаемому формирователь импульсов по фронтам двоичного сигнала, содержащий счетный триггер, выходы которого подключены к первым входам двух элементов И, входную шину, подключенную ко второму входу первого элемента И непосредственно, а ко второму входу второго элемента И - через инвертор, а также элемент задержки и элемент ИЛИ К недостаткам данного формирователя следует отнести недостаточно надежное формирование импульсов по дому из фронтов входного сигнала. Это вызвано тем обстоятельством, что счетный вход триггера связан с выходом элемента задержки. И, как известно, сигнал на выходе элемента задержки, как бы он ни был выполнен (на основе 1.С-элементов или ВС-элементов в сочетании с логическими схемами), не обладает высокой крутизной фронтов, что необходимо для срабатывания, например, О-триггера, собранного по схеме со счетным входом. Этот эффект особенно проявляется при работе устройства в условиях изменения окр х факторов (температура и др. о приводит к изменению формысигнала после задержки, в том числе и в сторону ее ухудшения.Следовательно, известный формирователь недостаточно надежен в работе.Целью изобретения является повышение надежности устройства.Поставленная цель достигается тем, что в формирователь импульсов по фронтам двоичного сигнала, содержащий счетный триггер, элемент ИЛИ, выход которого соединен со входом элемента задержки, и инвертор, вход которого подключен ко входной шине, введен второй счетный триггер, установочный вход которого соединен с выходом элемента задержки, и с установочным входом первого триггера, счетный вход которого подключенвыходу инвертора, вход которого соединен со счетным входом второго триггера, при этом выходы триггеров соединены со входами элемента ИЛИ.Эффект, состоящий в повышении надежности работы формирователя, достигнут благодаря введению в схему второго счетного триггера, позволяющего изменить структуру схемы. Зто изменение дает возможность исключить связь элемента задержки со счетным входом триггера. При этом установлена новая связь элемента задержки Й установочными входами триггера, не предъявляющими особых требований к крутизне фронта входного сигнала.Следовательно, данное обстоятельство и обусловливает повышение надежности.Кроме того, использование именно триггеров как двухпозиционных элементов в качестве выходных каскадов дает возможность увеличить количество выходов формирователя. При этом на дополнительных выходах вырабатываются импульсы с полярностью, противоположной полярности основных импульсов.На фиг. 1 представлена функциональная схе 1"а формирователя импульсов по фронтам двоичного сигнала, на фиг.2 - диаграмма, пояеняющая принцип егоработы.Формирователь содержит счетный триггер 1, элемент 2 ИЛИ, выход которого соедИнен со входом элемента 3 задержки, и инвертор 4, подключенный по входу ко входной щине 5, В формирователь введен второй счетный триггер 6, установочный вход которого соединен с установочным входом триг" гера 1 и с выходом элемента 3 задерж 71321 10 15 20 25 30 35 40 45 50 55 4ки. Счетные входы триггеров 1 и 6 подключены: один - ко входу, а другой - к выходу инвертора 4. Выход 7 триггера 1 и выход 8 триггера 6 являются выходами формирователя и соединены со входами элемента 2 ИЛИ.Формирователь работает следующим образом,В исходном состоянии триггеры 1 и 6 находятся в нулевом положении, и на входах элемента 2 ИЛИ рабочий сигнал (условно положительный) отсутствует. При появлении на входе 5 положительного фронта входного сигнала, а на выход инвертора 4 - отрицательного (фиг. 2 а,б), воздействующего как рабочий сигнал только на счетный вход триггера 6, последний переворачивается из нулевого состояния в единичное. В этом состоянии он находится (фиг, 2 в) до прохождения единичного потенциала с его выхода через элемент 2 ИЛИ и элемент 3 задержки на его установочный вход, по которому изменяется состояние триггера 6 и подтверждается нулевое состояние триггера 1.Следовательно, на выходе 8 триггера 6 формируется короткий .(в зависимости от величины задержки элемента 2) положительный импульс по положительному фронту входного сигнала. На инверсном выходе триггера 6 при этом оказывается отрицательный импульс.При поступлении по входу 5 отрицательного фронта через инвертор 4 срабатывает по счетному входу триггера 1, на прямом выходе 7 и инверсном выходе которого, аналогично первому случаю, формируются импульсы соответствующей полярности, а триггер 6 при этом свое нулевое состояние не изменяет. При необходимости с выхода элемента 2 ИЛИ снимаются объединенные импульсы, выделенные как по положительным, так и по отрицательным фронтам входного двоичного сигнала, т.е. снимается сигнал удвоенной частоты.Технико-экономический эффект от использования изобретения заключается в следующем.Формирователь импульсов отлича" ется повышенной надежностью работы. Зффект достигнут благодаря введению второго счетного триггера. Связь элемента задержки со счетным входом триггера, ненадежная из-за недостаточно высокой крутизны фронта сигна-. ла, заменена связью этого элемента с установочными входами триггеров, для которых форма входного сигнала практически не имеет значения. 5Данное обстоятельство приводит также к тому, что схема формирователя позволяет уменьшить требования к форме сигнала на выходе элемента задержки, а следовательно, позволяет О упростить схемное выполнение этого элемента. Кроме того, использование триггеров в качестве выходных элементов формирователя дает возможность получить на их выходах импульсы различных полярностей в отличие от прототипа, без дополнительного инвертирования.Таким образом, предложенная схема формирователя обеспечивает получение, помимо основного эффекта, состоящего в повышении надежности устройства, дополнительного эффекта, состоящего в упрощении устройства за счет уменьшения требований к форме сигнала на выходе элемента задержки и наличия импульсов различных полярностей без дополнительных элементов. Формирователь импульсов по фронтам двоичного сигнала, содержащий счетный триггер 1 элемент ИЛИ, выход которогь соединен с входом элемента задержки, и инвертор, вход которого подключен к входной шине, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности работы, в него введен второй счетный триггер, установочный вход которого соединен с выходом элемента задержки и с установочным входом первого триггера, счетный вход которого подключен к выходу инвертора, вход которого сое" динен со счет ым входом второго триггера, при этом выходы триггеров соединены с входами элемента ИЛИ. Источники информации,принятые во внимание при экспертизеЗаказ 8485 29 Филиал ППП "Патент", г. Ужгород, ул, Проектн Тираж 991 ВНИИПИ Государственного по делам изобретений и 13035, Москва, Ж, РаушПодписимитета СССРткрытийая наб д.
