Способ выделения цис-1, 4-полибутадиена из углеводородных растворов

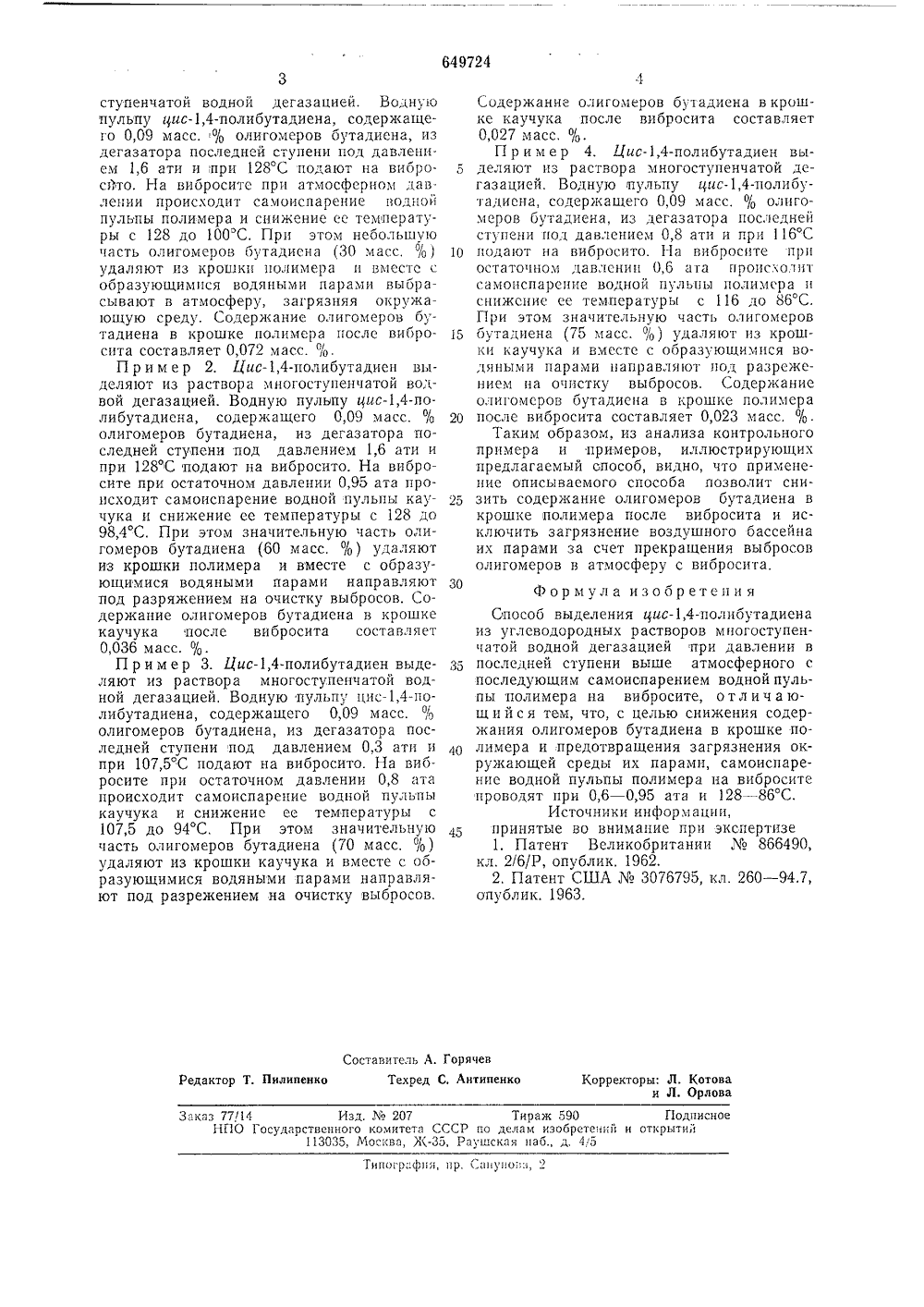

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ649724 Сею Советокик Соиланопвеских Реопублик(53, УДК 678.762.2.го 1 96 (О 8.8) ло делам изобретений н открытий(45) Дата опубликования описания 28.02.79(54) СПОСОБ ВЫДЕЛЕНИЯ ЦИС,4-ПОЛ ИБУТАДИ ЕНА ИЗ УГЛЕВОДОРОДНЫХ РАСТВОРОВГооУдарственный комитет (23) Приоритет Изобретение относится к производству синтетического каучука цис,4-полибутадиена, в частности к технологии его выделения из углеводородных растворов, и может быть использовано в нефтехимичсской промышленности.Известен способ выделения синтстп;сских каучуков, в том числе цис,4-полибутадиена, пз углеводородных растворов водной дегазацией при помощи острого пара с последующим выделением крошки каучука из образующейся водной пульпы 11.Наиболее близким к изобретению по технической сущности является способ выделения цис,4-полибутадиена из углеводородных растворов, заключающийся в многоступенчатой водной дегазации при давлении в последней ступени выше атмосферного с последующим самоиспаренисм водной пульпы полимера на вибросите 2.Недостатком этого способа является малая степснь удаления олигомеров бутадиена при самоиспарении водной пульпы полимера на вибросите и загрязнение окружающей среды олигомерами бутадисна, выбрасываемыми с виброситд в атмосферу вместе с водяными парами и обладающими весьма неприятным запахом,Целью изобретения является снижение содержания олигомеров бутадиена в крошкс полимера и прс, отвращение здгрязнения окружающей среды пх парами.Это достигается тем, что сдмоиспдренпсводной пульты полимера на виброснтс про водят при 0,6 - 0,95 ата и 128 в С.Сущность пзооретсния состоит в с,.слующем.Цис,4-полибутаднен выделяют пз раствора многоступенчатой водной дсгдзацс.",.10 Водная пульпа цис,4-по.ибутадиена пздсгазаторд последней ступени под давно исм выше атмосферно;о 10.3 - -1,6 дти) подается на впбросито. 1-1 д впоросптс осуществлястся самопспарснис ьодной пульпы 15 полимера при давлс;пи и тсмпердтурс, указанных в решении задачи, При этом значительная часть олигомсров бутддпена (впнилциклогексена, 1,5,9-циклододекатрпена, 2,4,6,10-додекатетраена) удаляется из крош ки каучука и вместе с водяными параминаправляется под разрежением на очистку выбросов. Органолептичсский анализ воздушного бассейна позволяет судить о достоинствах предлагаемого спосооа по срав 2 д нспию с известным, учитывая, что олигомеры оутддисна даже при ничтожно малых концентрация.; в атмосфере придают ей резкий неприятный запах.Пример 1 (контрольны). Цис,4-по лпбутадиен выделяют пз раствора многоЗаказ 77/14 Изд.207 Тираж 590 Подписное НПО Государственного комитета СССР по делам изобретено й и открыти,"1 113035, Москва, Я(-35, Раугпская наб., д. 45пр. Сапунова, 2 Типография,ступенчатой водной дегазацией. Водную пульпу цис,4-полибутадиена, содержащего 0,09 масс. % олигомеров бутадиена, из дегазатора последней ступени под давлением 1,6 ати и при 128 С подают на вибро- С 1 гтО. На ВИбрОСИте Прн атМОСфЕрНОМ даВ- ленни происходит самоиспарение водной пульпы полимера и снижение ее температуры с 128 до 100 С. При этом неболыцую гасть олигомсров бутадиена (30 масс. %) удаляют из крошки полимера и вместе с образующимися водяными парами выбрасывают в атмосферу, загрязняя окружающую среду. Содержание олигомеров бутадиена в крошке полимера после вибросита составляет 0,072 масс. %.П р и м е р 2. Цис,4-полибутадиен выделяют из раствора многоступенчатой водвой дегазацией. Водную пульпу иис,4-полибутадисна, содержащего 0,09 масс. % олигомеров бутадиена, из дегазатора последней ступени под давлением 1,6 ати и при 128 С подают на вибросито. На вибросите при остаточном давлении 0,95 ата происходит самоиспарение водной пульпы каучука и снижение ее температуры с 128 до 98,4 С, При этом значительную часть олигомеров бутадиена (60 масс. %) удаляют из крошки полимера и вместе с образующимися водяными парами направляют под разряжением на очистку выбросов. Содержание олигомеров бутадиена в крошке каучука после вибросита составляет 0,036 масс. %.П р и м е р 3. Цис,4-полибутадиен выделяют из раствора многоступенчатой водной дегазацией, Водную пульпу цис,4-полибутадиена, содержащего 0,09 масс. % олигомеров бутадиена, из дегазатора последней ступени под давлением 0,3 ати и при 107,5 С подают на вибросито. На вибросите при остаточном давлении 0,8 ата происходит самоиспарение водной пульпы каучука и снижение ее температуры с 107,5 до 94 С, При этом значительную часть олигомеров бутадиена (70 масс. %) удаляют из крошки каучука и вместе с образующимися водяными парами направляют под разрежением на очистку выбросов. Содержание олигомеров бутадиена в крошке каучука после вибросита составляет0,027 масс, %.П р и м е р 4. Цис,4-полибутадиен вы 5 деляют из раствора многоступенчатой легазацией. Водную пульпу иис,4-полибутадисна, содержащего 0,09 масс. % олигомеров бутадиена, из дегазатора последнейступени под давлением 0,8 ати и при 116 С10 подают на вибросито, На вибросите приостаточном давлении 0,6 ата происходитсамоиспарсние водной пульпы полимера иснижение ее температуры с 116 до 86 С.При этом значительную часть олигомеров15 бутадиена (75 масс. %) удаляют из крошки каучука и вместе с образующимися водяными парами направляют под разрежением на очистку выбросов, Содержаниеолигомсров бутадиена в крошке полимера20 после вибросита составляет 0,023 масс, %.Таким образо л, из анализа контрольногопримера и примеров, иллюстрирующихпредлагаемый способ, видно, что применение описываемого способа позволит сни 25 зить содержание олигомеров бутадиена вкрошке полимера после вибросита и исключить загрязнение воздушного бассейнаих парами за счет прекращения выбросоволигомеров в атмосферу с вибросита,30Формул а из оор етеп и яСпособ выделения иис,4-полибутадиенаиз углеводородных растворов многоступенчатой водной дегазацией при давлении в35 последней ступени выше атмосферного споследующим самоиспарением водной пульпы полимера на вибросите, отличающ и й с я тем, что, с целью снижения содержания олигомеров бутадиена в крошке по 40 лимера и предотвращения загрязнения окружающей среды их парами, самоиспарение водной пульпы полимера на виброситепроводят при 0,6 - 0,95 ата и 128 в С.Источники информации,45 принятые во внимание при экспертизе1. Патент Великобритании866490,кл. 2/6/Р, опублик. 1962.2, Патент США3076795, кл. 260 в .7,опублик. 1963,
