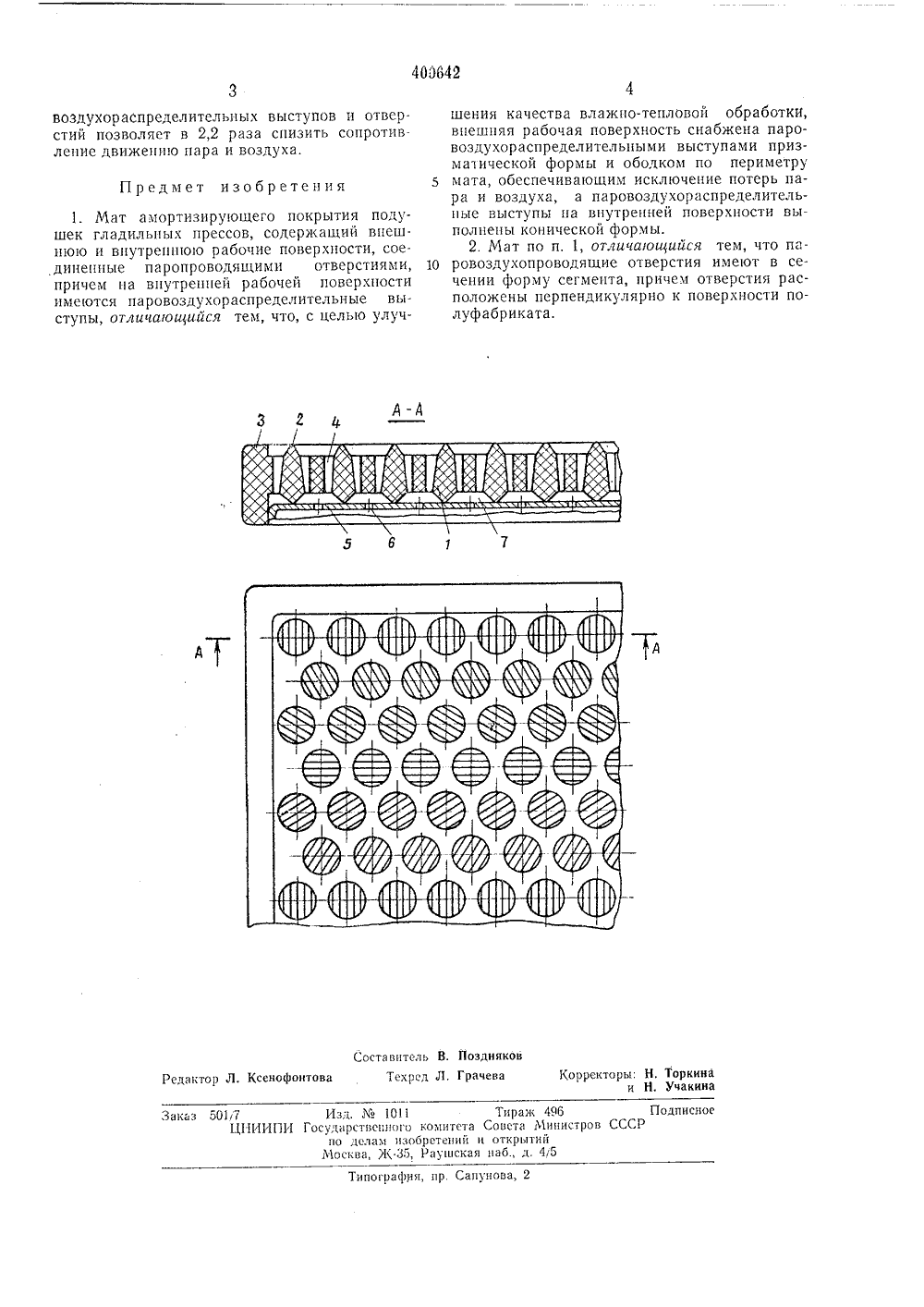

400642 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социал истицеских Республиквисимое от авт цдетельстваМ. Кл. Р 06 83/00 Р 061 71/36явлено 04,11,1971 (Ле 1629991/28 единением заявкис п осударственный комитетСовета Министров СССРпо делам изобретенийи открытий риоритет ДК 648,18 4(088.8 Опубликовано 01,Х. Дата опубликовани 73. Бюллетеньописания 5.111.197 вторыдобре кциаявител А. П. Черепецько и С, С, Эппель Орловский научно-исследовательский институ легкого машиностроенияАТ АМОРТИЗИРУЮЩЕГО ПОКРЫТИЯ ПОДУШЕ ГЛАДИЛЬНЫХ ПРЕССОВПредлагаэродицамповыситьботки. Известен мат амортизирующего покрытия подушек гладильцых прессов, содержащий внешнюю и вцутрешцою рабочие поверхности, соединенные паровоздухопроводящими отверстиями, причем ца внутренней рабочей поверхности имеются паровоздухораспределительцые выступы.Известные маты обладают большим аэродинамическим сопротивлением, что приводит к увеличению длительности обработки изделий, изменению в процессе пропаривация параметров пара и, как следствие, к ухудшению качества влажно-тепловой обработки изделий. емый ма 1 имеет более низкое ческое сопротивление и позволяе 1 ачество влажно-тепловой обраЭто достигается тем, что внешняя рабочая поверхность снабжена паровоздухораспределительцыми выступами призматической формы и ободком по периметру мата, обеспечивающим исключение потерь пара и воздуха, а паровоздухораспределительпые выступы ца внутренней поверхности выполнены конической формы. Паровоздухопроводящие отверстия имеют в сечении форму сегмента, причем отверстия расположены перпендикулярно к поверхности полуфабриката.На чертеже показан предлагаемый мат амортизирующего покрытия подушек гладильцых прессов.Мат выполнен пз термостойкой резины иимеет ца внутренней рабочей поверхчюсти 5 паровоздухораспределцтельпые выступы 1 конической формы. Внешняя рабочая поверхность мата имеет пдровоздухордспрелелительцые выступы 2 призматической формы ц ободок 3 по периметру мата, который позволяет О ликвидировать утечки пара через торцовуюповерхность мата в период пропарцвация. Внешняя и внутренняя рабочие поверхностимата соединены между собой отверстиями 4, 5 имеющими в сечении форму сегмента.Паровозлухораспределительцые выступы 2расположены рядами ц развернуты цод различными углами к фронтальной торцовой поверхности мата. Сам мат надет цд гладильную О подушку 5, имеющую отверстия 6 для подводапара. Между нижней рдбочсй поверхностью и гладильной полушкой образуются полости 7, обеспечивающие оолее равномерное распределение пара прц входе его в мат ц отсос нара, 5 В предлагаемом мате при работе цс цаблюдается утечки пара через его торцовые поверх ности, а также исключаются отпечатки вь ступов 2 ца обрабатываемом изделии прц дав О ленни 1,2 кгсм-. Предлагаемая форма пароЗаказ 501/ Изд К 1011 Тираж 496 Подписное Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж 35, Раушская паб, д. 45Типография, пр. Сапунова, 2 воздухораспределительных выступов и отверстий позволяет в 2,2 раза снизить сопротивление движению пара и воздуха. 1. Мат амортизирующего покрытия подушек гладильных прессов, содержащий внешп 1 оо и внутрешною рабочие поверхности, соединенные паропроводящими отверстиями, причем на внутренней рабочеи поверхности имеются паровоздухораспределительные выступы, отличшощийся тем, что, с цельо улучшения качества влажно-тепловой обработки, внешняя рабочая поверхность снабжена паровоздухораспределительными выступами призматической формы и ободком по периметру мата, обеспечивающим исключение потерь пара и воздуха, а паровоздухораспределительные выступы на внутренней поверхности выполнены конической формы.2. Мат по и. 1, отличаощийся тем, что паТ 0 ровоздухопроводящие отверстия име 1 от в сечении форму сегмента, причем отверстия расположены перпендикулярно к поверхности полуфабриката.
