Кран для трелевочных работ на лесозаготовчьслхтек.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

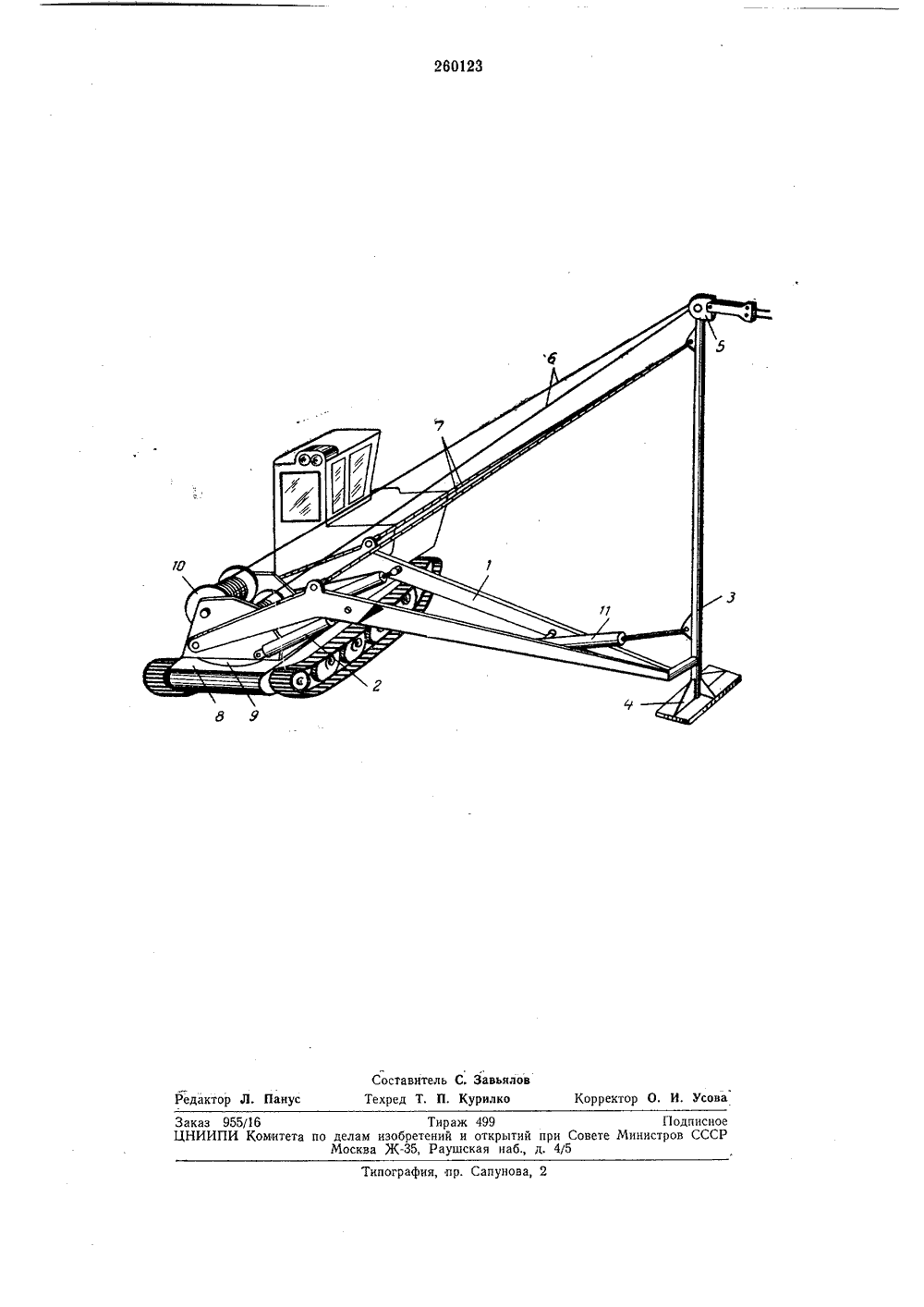

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВКДЕТЕЛЬСТВУСоюэ Советских Социалистических Республикваависимое от авт. свидетель л. 35 Ь, 3/06 Заявлено 31 1.1967 ( 1131934/27-11 с присоединением заявкиПриоритетОпубликовано22.Х 1.1969.Дата опубликования описа Коееитет по делам ПК В 66 аобретеиии и открытипри Совете МикистровСССР621.873,2юллетеньза 197 я 27.1 У.1970 Авторыизобретени3 а 51 В ит ел ь С. П. Козырев и Н, Н, Макаревичного научно-исследовательскоРев -ститута механизации и энергетекити еснои промышленнос ТРЕЛЕВОЧНЫХ РАБОТ НА ЛЕСОЗАГОТОВ 2 Известны ираны для трелевочных работ на лесозаготовках, содержащие смонтированную на самоходной площадке лебедку, шарнирно соединенную с площадкой раму и связанную с ней стойку, имеющую на нижнем конце 5 опорную плиту, а на верхнем конце - направляющий для тягового каната блок. Однако эти краны требуют выполнения монтажных операций для постановки рамы и стойки в рабочее положение и не обеспечивают до статочный фронт работ,Предлагаемый кран отличается от известных тем, что на площадке смонтирована поворотная платформа, шарнирно соединенная с рамой со стойкой, которая соединена своим 15 верхним концом с осчовгнием рамы гибкими связями. Это увеличивает фронт работ за счет обеспечения возможности установки рамы со стойкой под любым углом относительно продольной осн самоходной площадки. 20 омощью гидроцилин стоики производится с п дра 11,Рама со стойкой в транспортном,положении укладывается на самоходной ттлощадке вдоль ее продольной оси. При постановке рамы 1 в рабочее положение ее приподнимают гидроцилиндрами 2, затем разворачивают с помощью платформы 9 до заданного положения.Стойка 8 поднимается гидроцилиндром 11 до натяжения гиокнх связей 7. После этого гидроцилиндром 2 рама опускается до соприкосновения опорной плиты 4 с грунтом. Кран для трелевочных работ на лесозаготовках, содержащий смонтированную на самоходной площадке лебедку, шарнирно соединенную с площадкой раму и связанную с ней стойку, имеющую на нижнем конце опорную плиту, а на верхнем конце - направляющий для тягового каната блок, отличающийся тем, что, с целью увеличения фронта работ за счет обеспечения возможности установки рамы со стойкой под любым углом относительно продольной оси самоходной площадки, на последней смонтирована поворотная платформа, шарнирно сочлененная с рамой со стойкой, соединенной своим верхним концом с основанием рамы гибкими счязямт На чертеже изображен описываемый кран.Рама 1 с приводом от гидроцилиндров 2 соединена с вертикальной стойкой 3, на нижнем конце которой смонтирована опорная пли та 4, а верхний конец снабжен направляющим блоком 5 для трелевочных канатов 6 и соединен с основанием рамы пибкими связями 7, На самоходной площадке 8 смонтирована поворотная платформа 9 и лебедка 10. Подъем 30 В. Н, Гарькуща, Л, А. Занеги Иркутский филиал Централ проектно-конструкторского и Предмет изобретения. Сапунова, 2 Типографи аказ 955/16 Тираж 499НИИПИ Комитета по делам изобретений и открытийМосква Ж, Раушская наб., д и Сове4/5 Подписное инистров СССР
СмотретьЗаявка
1131934
В. Н. Гарькуша, Л. А. Занегин, С. П. Козырев, Н. Н. Макаревич Иркутский филиал Центрального научно исследовательскорв, проектно конструкторского института механизации, энергетики лесной промышленности
МПК / Метки
МПК: B66C 23/40
Метки: кран, лесозаготовчьслхтек, работ, трелевочных
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-260123-kran-dlya-trelevochnykh-rabot-na-lesozagotovchslkhtek.html" target="_blank" rel="follow" title="База патентов СССР">Кран для трелевочных работ на лесозаготовчьслхтек.</a>
