Регулятор оборотов судового дизеля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

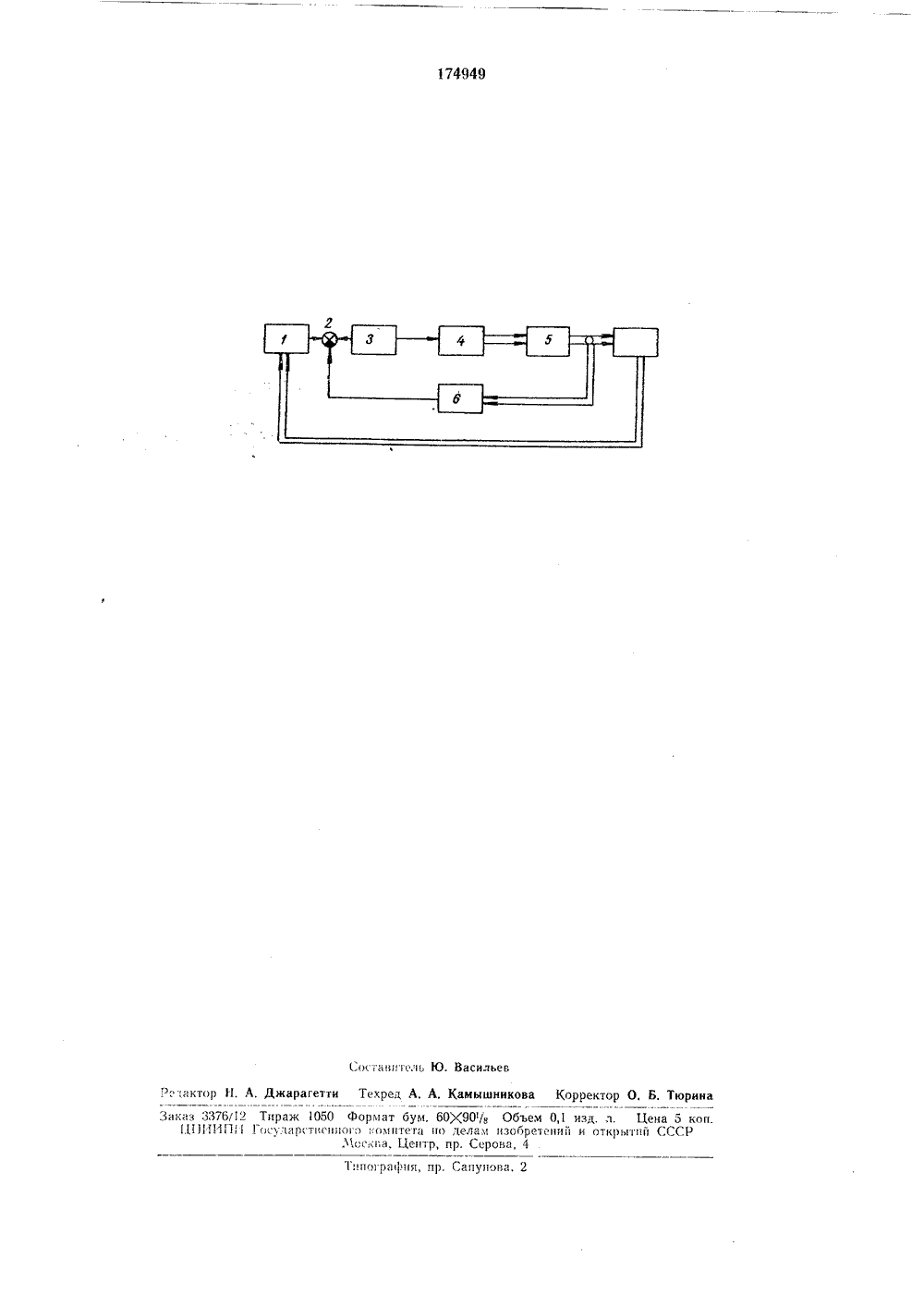

О П И С А Н И Е 74949ИЗОБРЕТЕНИЯК АВТОРСЕОМУ СВЙДЕТЕЛЬСХВУ Союз СоветскихСоциалистическихРесиубпик Зависимое от авт. свидетельства М л. 60, 14 4-6) Заявлено 14.Н 1.19648872 с присоединением заявки МПриоритетОпубликовано 07,1 Х,1965. Бюллетень .4МПК 6 05 Государственны комитет по дед изобретений и открытий ССС. Попо аяви ГУЛЯТОР ОБОРОТОВ СУДОВОГО ДИЗЕЛЯ 2 едмет изобретен оописная группа2 Известны регуляторь оборотов судовых дизелей для поддержания оптимального расхода топлива при движении судна по мелководным фарватерам, содержащие датчики, воздействующие на исполнительный механизм. В качестве первичного датчика применяется эхолот,Описываемый регулятор отличается от известных тем, что для повышения надежности и точности действия в нем в качестве датчика применен тахогенератор гребного вала, воздействующий через усилитель на подвижный упор рейки топливного насоса.В качестве исполнительного механизма применен электродвигатель, включенный через усилитель в цепь тахогенератора и сельсина, связанного с передвижным упором рейки и дающего сигнал обратной связи.На чертеже изображена блок-схема описываемого регулятора.Она состоит из тахогенератора 1, помещенного на гребном валу, элемента сравнения 2, усилителя мощности сигналов тахогенератора 3, исполнительного двигателя 4, подвижного упора 5 рейки топливного насоса и сель- сина обратной связи б.При уменьшении глубины под килем судна увеличивается крутящий момент на гребном валу, в результате чего уменьшаются обороты дизеля на некоторую величину, пропорциональную глубине под килем. Уменьшение оборотов дизеля приводит к снижению напряжения на тахогенераторе 1, вследствие чего возникает рассогласование напряжений на элементе сравнения 2, и на выходе усилителя 3 появляется сигнал. Он приводит в действие исполнительный электродвигатель 4, который передвигает подвижный упор 5 рейки топлииюго насоса, тем самым уменьшал подачу топлива и, следовательно, число оборо тов дизеля.Оптимальная величина снижения числа оборотов дизеля устанавливается заранее наклоном характеристики сельсина 5 обратной свя- зи 1. Регулятор оборотов судового дизеля дляподдержания оптимального расхода топлива 0 при движении судна по мелководным фарватерам, содержащий датчик, воздействующий на исполнительный механизм, отличающийся тем, что, с целью повышения надежности и точности действия, в качестве датчика служит 5 тахогенератор гребного вала.2. Регулятор по п. 1, отликаощийся тем, чтов качестве исполнительного механизма применен электродвигатель, включенный через усилитель в цепь тахогенератора и сельсина, О связанного с передвижным упором рейки идающего сигнал обратной связи.174949Сосганитель Ю. Васильев Р,актор . А. Джарагетти Техред А. А, Камышникова Корректор О, Б. Тюрина Заказ 3376(12 Тираж 1050 Формат бум. 60 Х 90 ц Объем 0,1 изд. л. Цена 5 коп. 11111 ИПГооударгтцгнного комитета ио делам изобретений н открьпий СССР Москва, Центр, пр. Серова, 4Типографии, пр. Сапунова, 2
СмотретьЗаявка
887200
Ю. М. Кулибанов, Я. Г. Неуймин, Ю. П. Петров, С. А. Попов, О. В. бухин, ВСЕСОЮЗ П. МЕНТЬ
МПК / Метки
МПК: F02D 35/00, G05D 13/00
Метки: дизеля, оборотов, регулятор, судового
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-174949-regulyator-oborotov-sudovogo-dizelya.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор оборотов судового дизеля</a>
