Способ регулирования двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1276845
Авторы: Носков, Передрий, Соболенский
Текст

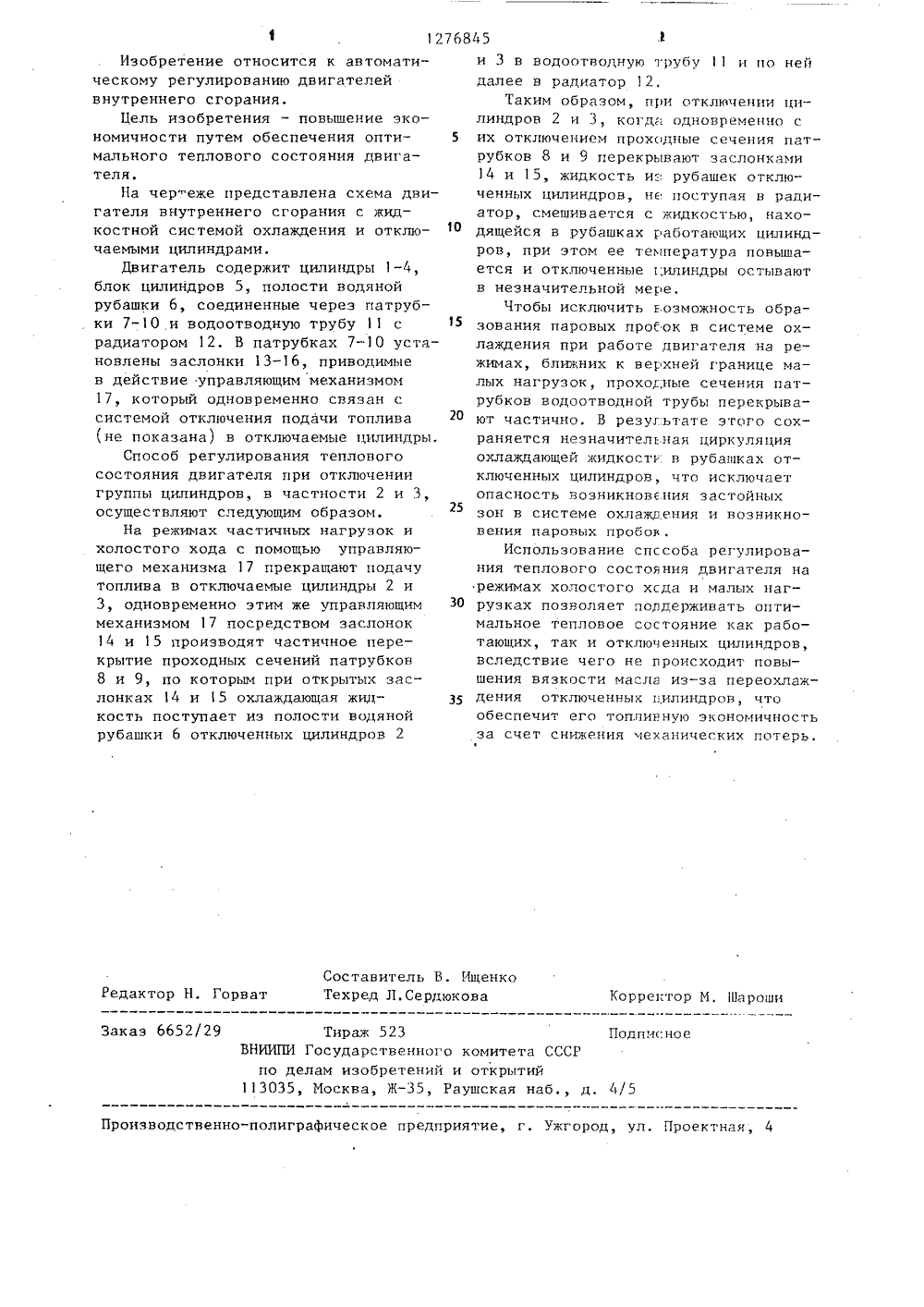

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 1) 4 Е 02 Р 17/00 Е 0 Я ИСАНИЕ ИЗОБРЕТ ДВТОРС ть ци холос ключения подачи топлива в час линдров на малых нагрузках и том ходу, подачи воды в общую ку охлаждения цилиндров и отв из рубашки в водоотводную тру рез проходное сечение индивид патрубков, отключаемых и неот мых цилиндров, о т л и ч а ю с я тем, что, с целью повыше экономичности путем улучшения вого состояния двигателя, одн менно с отключением части цил изменяют по меньшей мере част(22) (46) (71) руба да е бу че е к ых ск лючае овых(56) пло во ССС 1976(54ТЕЛЯ ых ндив идуал цилиндров роходное сечение убков отключеннь Ю ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ У СВИДЕТЕЛЬСТВ 3885309/30-0617,04.8515,12.86, Бюл. 9 46Владимирский научно-исследова ий конструкторско-технологий институт тракторных и комба двигателейВ,Ф. Передрий, Н.И. НосковСоболенский621-436-545 (088,8) Авторское свидетель 453, кл. Е 02 Р 17/)СПОСОБ РЕГУЛИРОВАНИЯ ДВИГА УТРЕННЕГО СГОРАНИЯ путем от 01276845Редактор Н, Горват Корректор М. Шароши Заказ 6652/29 Тираж 523ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к автоматическому регулированию двигателей внутреннего сгорания.Цель изобретения - повышение экономичности путем обеспечения оптимального теплового состояния двигателя.На чертеже представлена схема двигателя внутреннего сгорания с жидкостной системой охлаждения и отключаемыми цилиндрами.Двигатель содержит цилиггдры 1-4, блОк цилиндрОВ 5, полости Водяной рубашки 6, соединенные через патрубки 7-10 и водоотводную трубу 11 с радиатором 12, В патрубках 7-10 установлены заслонки 13-16, приводимые в действие управляющим механизмом 17, который одновременно связан с системой отключения подачи тогглива (не показана) в отключаемые цилиндры,Способ регулирования теплового состояния двигателя при отключении группы цилиндров, в частности 2 и 3, осуществляют следующим образом.На режимах частичных нагрузок и холостого хода с помощью управляющего механизма 17 прекращают подачу топлива в отключаемые цилиндры 2 и 3, одновременно этим же управляющим механизмом 17 посредством заслонок 14 и 5 производят частичное перекрытие проходных сечений патрубков 8 и 9, по которым при открытых заслонках 14 и 15 охлаждающая жггггкость поступает из полости водяной рубашки 6 отключенных цилиндров 2 и 3 в водоотводную трубу 11 и по ней далее в радиатор 12.Таким образом, при отключении цилиндров 2 и 3, когд одновременно с 5 их отключением проходные сечения патрубков 8 и 9 перекрывают заслонками 14 и 15, жидкость из рубашек отключенных цилиндров, не поступая в радиатор, смешивается с жидкостью, находящейся в рубашках работающих цилиндров, при этом ее температура повышается и отключенные г;илиндры остывают в незначительной мере.Чтобы исключить возможность образования паровых пробок в системе охлаждения при работе двигателя на режимах, ближних к верхней границе малых нагрузок, проходные сечения патрубков водоотводной трубы перекрывают частично, В результате этого сохраняется незначительная циркуляция охлаждающей жидкостг в рубашках отключенных цилиндров, что исключает опасность возникновггия застойных зон в системе охлажр,ения и возникновения паровых пробок.Использование спссоба регулирования теплового состояния двигателя на режимах холостого хсда и малых наг- ЗО рузках позволяет поддерживать оптимальное тепловое состояние как работающих, так и отключенных цилиндров, вследствие чего не происходит повышения вязкости маслв из-за переохлажЗ 5 дения отключенных вилиндров, чтообеспечит его топливную экономичность за счет снижения механических потерь.
СмотретьЗаявка
3885309, 17.04.1985
ВЛАДИМИРСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ТРАКТОРНЫХ И КОМБАЙНОВЫХ ДВИГАТЕЛЕЙ
ПЕРЕДРИЙ ВАСИЛИЙ ФЕДОРОВИЧ, НОСКОВ НИКОЛАЙ ИВАНОВИЧ, СОБОЛЕНСКИЙ АНАТОЛИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: F01P 7/00, F02D 17/00
Метки: внутреннего, двигателя, сгорания
Опубликовано: 15.12.1986
Код ссылки
<a href="https://patents.su/2-1276845-sposob-regulirovaniya-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования двигателя внутреннего сгорания</a>
