Сплав на основе никеля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПЛАВ НА ОСНОВЕ НИКЕЛЯ, содержащий хром, молибден, ниобий, алюминий, бор, магний, иттрий и лантан, отличающийся тем, что, с целью повышения жаропрочности при 1000oС, свариваемости, штампуемости, снижения плотности при сохранении уровня прочностных свойств, он дополнительно содержит углерод при следующем содержании компонентов, мас.%:
Углерод 0,05 - 0,10
Хром 26 - 30
Молибден 6 - 10
Ниобий 1,5 - 4,5
Алюминий 0,8 - 2,0
Бор 0,003 - 0,01
Магний 0,005 - 0,03
Иттрий 0,005 - 0,03
Лантан 0,01 - 0,10
Никель Остальное
Описание
Известен сплав ВЖ135, обладающий высокими значениями свариваемости, пластичности, но имеющий низкую удельную прочность. За прототип принят сплав, имеющий следующий химический состав, мас.%: Хром 13-17 Ниоблий 2,8-4,6 Молибден 8,5-11,5 Алюминий 2,9-3,8 Гафний 0,01-0,9 Ванадий 0,2-0,8 Магний 0,001-0,02 Бор 0,001-0,015 РЗМ 0,001-0,03 Иттрий 0,001-0,025 Никель Остальное
Этот сплав является гетерогенным с большим количеством упрочняющей j-фазы. По этой причине данный сплав не сваривается и плохо штампуется. Кроме того, обладает большой плотностью и относительно низкой жаропрочностью при 1000оС.
Целью изобретения является повышение жаропрочности, свариваемости и штампуемости, снижение плотности при сохранении уровня прочностных свойств.
Сплав имеет следующий химический состав, мас.%: Углерод 0,05-0,10 Хром 26-30 Молибден 6-10 Ниобий 1,5-4,5 Алюминий 0,8-2,0 Бор 0,003-0,01 Магний 0,005-0,03 Иттрий 0,005-0,03 Лантан 0,01-0,10 Никель Остальное

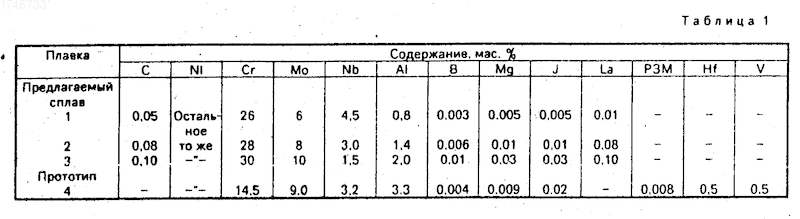

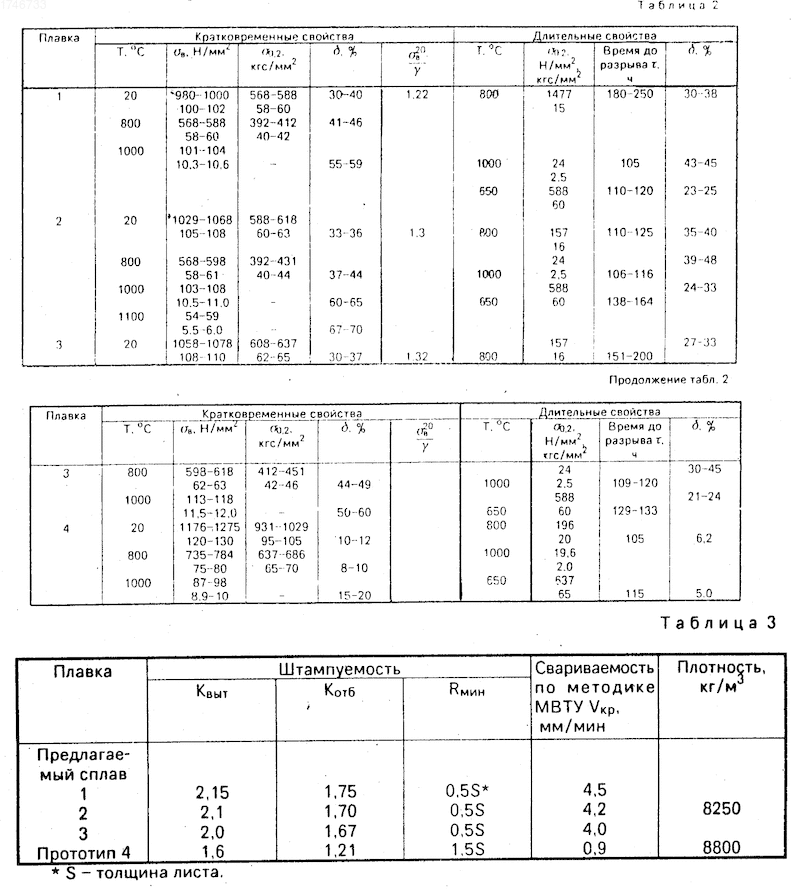

П р и м е р. Выплавляют плавки предлагаемого и известного составов. Выплавка производилась в вакуумной индукционной печи емкостью 50 кг с разливкой в слитки весом 17 кг. Слитки ковались на сутунки, которые прокатывались на лист толщиной 1,5 мм T/o: t 1180оС, выдержка 10 мин с последующим охлаждением на воздухе + старение при 800оС 5 ч, охлаждение на воздухе. Химический состав плавок, механические и технологические свойства приведены в табл. 1-3. Как видно из приведенных, предлагаемый сплав обладает значительно лучшими технологическими свойствами, а именно штампуемостью (Квыт = 2,1 против 1,6 у прототипа), свариваемостью (Vкр = 4,2 против 0,9 мм/мин), жаропрочностью при 1000оС (
= 2,5-3 против 2 кгс/мм2) и низкой плотностью. Все это позволяет использовать его в качестве материала для длительно работающих при температурах выше 900оС деталей ГТД, получаемых методом холодной штамповки и сварки.Использование: металлургия, для производства жаропрочных свариваемых сплавов, используемых в камерах сгорания, газосборниках и других сварных узлах авиационных газотурбинных двигателей. Сущность изобретения: сплав содержит, мас. %: углерод 0,05 - 0,1; хром 26 - 30; молибден 6 - 10; ниобий 1,5 - 4,5; алюминий 0,8 - 2; бор 0,003 - 0,01; магний 0,005 - 0,03; иттрий 0,005 - 0,03; лантан 0,01 - 0,1, никель - остальное.
Рисунки
Заявка
4812186/02, 10.04.1990
Научно-производственное объединение "Всесоюзный институт авиационных материалов"
Латышев В. Б, Тузов А. А, Моисеев С. А, Николаев Н. Н, Аксенов Б. Н, Тупикин В. И, Мелькумов И. Н, Кружков В. И, Булавина Л. С, Морозова Г. И, Георгиева Г. Г, Сисев А. П
МПК / Метки
МПК: C22C 19/03
Опубликовано: 15.07.1994
Код ссылки
<a href="https://patents.su/1-1746733-splav-na-osnove-nikelya.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе никеля</a>
Шихта для получения комплексногосплава кремний-марганец кальций-алюминий-бор-титан
Номер патента: 823444
Опубликовано: 23.04.1981
Авторы: Двали, Журули, Оклей, Чубинидзе
МПК: C22B 4/06
Метки: кальций-алюминий-бор-титан, комплексногосплава, кремний-марганец, шихта
...использование дорогостоящих титана и бара. Кварцевый песок добавляется для улучшения связки материалов в процессе брикетирования, 1 ОП р и м е р. В печи мощностью 1000 кВт проводят опытные плавки по получению сплава кремний-марганец-кальций-боралюминий-титан на известной и предлагаемой шихте, составы которых приведены 1 Б в табл.1,Химические составы используемыхшихтовых материалов приведены в табл.2,Состав брикетов, вес.Ъ;20Датолитовый концентрат 22Концентрат титана 25 4Концентрат ткварчельского угля 36 Кварцевый песок 17 В табл, 3 приведены основные показатели работы печи при выплавке сплава кремний-марганец-кальций-бор-алюмин ийтитан.Как видно из табл. 3, использование предлагаемой шихты по сравнению с из вестной позволяет...
Способ термомеханической обработки сплавов на основе магния, содержащих иттрий
Номер патента: 592868
Опубликовано: 15.02.1978
Авторы: Бредихина, Гурьев, Дриц, Дьякова, Миклина, Орешкина, Рохлин
МПК: C22F 1/06
Метки: иттрий, магния, основе, содержащих, сплавов, термомеханической
...и растворение в магниевом твердом растворе частиц богатой иттрием фазы, вследствие чего при последующем охлаждении образуется пересыщенный твердый,раствор.В результате, после холодной деформациии старения достигается более высокая пластичность материала при сохранении высокого уровня прочностных свойств. Эффективность указанной обработки связана с особенностями хода кривой растворимости в сплавах системы магний - иттрий и повышенной устойчи востью богатого,иттрием магниевого твердогораствора при охлаждении.П р и м е р. Листы сплава ИМВ 6 (8,5%иттрия; 0,6% марганца; 0,2% кадмия; 0,05% алюминия; 0,05% церия; остальное магний) 15 после горячей:прокатки отжигают при 430 Св течение 1 ч, затем подвергают холодной де.формации со степенью 5%...
Способ получения чушковых сплавов системы магний-алюминий цинк-марганец
Номер патента: 1727403
Опубликовано: 30.11.1994
Авторы: Агапов, Белкин, Галкин, Грибов, Старцев, Язев
МПК: C22C 1/03, C22C 23/02
Метки: магний-алюминий, системы, сплавов, цинк-марганец, чушковых
1. СПОСОБ ПОЛУЧЕНИЯ ЧУШКОВЫХ СПЛАВОВ СИСТЕМЫ МАГНИЙ-АЛЮМИНИЙ-ЦИНК-МАРГАНЕЦ, включающий плавление магния в солевой ванне с плотностью расплава больше плотности сплава на 0,1 - 0,2 т/м3, введение в магний жидкой лигатуры, перемешивание и отстаивание, отличающийся тем, что, с целью упрощения процесса и повышения его эффективности, лигатуру вводят со скоростью 0,001 - 0,01 т/с на слой магния толщиной не менее 0,3 м.2. Способ по п.1, отличающийся тем, что в качестве лигатуры используют вторичный магниевый сплав.3. Способ по п.1, отличающийся тем, что в качестве лигатуры используют состав, мас.%:Алюминий 20 - 49Цинк 0,02 - 2,00Марганец 0,2 - 3,0Магний Остальное
Способ получения лигатуры алюминий-бор в алюминиевом электролизере
Номер патента: 908963
Опубликовано: 28.02.1982
Авторы: Абрамов, Крюковский, Милько, Шпаков
МПК: C25C 3/36
Метки: алюминиевом, алюминий-бор, лигатуры, электролизере
...алюминия и без загрузки глинозема, т.е. в условиях, исключающих обра 63зование соединения 9 А 1, О 2 В О и загрязнение им электролйта.7 3Кроме того, осаждение на поверхности угольных блоков бора и боридаалюминия, не растворяющих в себенатрия, будет препятствовать внедрению его в Футеровку, что должно увеличить срок службы электролизера.Пример осуществления способа.При проведении опытов используютэлектролитическую ячейку, выполненную из графита. Постоянный электрический ток подводят к ячейке с помощью двух токоподводов, При этом отрицательный потенциал подводят непосредственно к корпусу ячейки, а положительный - к электроду, являющемуся анодом, Ячейка вмещает 200 г жидкого электролита и 100-110 г расплавленного алюминия. В начале...
Способ получения эмульсий стеаратов цинка, кальция, магния и алюминия для смазки вулканизационных прессформ
Номер патента: 95397
Опубликовано: 01.01.1953
МПК: B29C 33/60
Метки: алюминия, вулканизационных, кальция, магния, прессформ, смазки, стеаратов, цинка, эмульсий
...их нельзя было использовать в виде жидкостеЙ, так как применяются д, гя смазки растворы мыл, гппосульфита и др.Предложенный способ изготовления водных эмульсий стеаратов устраняет недостаток, присущий их порошкам, и позволяет расширить применение этих универсальных смазок без введения каких-либо дополнительных мероприятий.Получают эмульсии стеаратов следующим образом.В стеарат калия, нагретый до 70- 80, вводят водныс растворы солей цинка, кальция, магния или алюминия ь таких количествах, чтобы реакция оомепа происходила нацело, например по уравнению:2 С,тНзвСООК-; ХпЯО,--(Сн Нв,СОО),оп+К.,ЯО,Реакционную массу тщательно перемешивают до вспснивания перфорированной мешалкой, в результате чего получают смстанообразпую массу, разоавляемую...
Предыдущий патент: Сплав на основе титана
Следующий патент: Устройство для исследования изделий на акустическую выносливость
Случайный патент: Режущая коронка исполнительного органа горного комбайна
