Устройство для регулирования газотурбинного двигателя
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содержащее датчики давления потока в компрессоре и температуры за турбиной, подключенные к дифференцирующим контурам, которые через суммирующие блоки, связанные с пороговыми задатчиками градиентов давления и температуры, подсоединены к селекторному блоку, управляющему исполнительным механизмом, отличающееся тем, что, с целью увеличения быстродействия и надежности, в устройство дополнительно введен преобразователь, через который датчик давления подключен к пороговому задатчику градиента температуры газа за турбиной.
Описание
Известны устройства для регулирования газотурбинного двигателя, содержащие датчики давления потока в компрессоре и температуры за турбиной, подключенные к дифференцирующим контурам, которые через суммирующие блоки, связанные с пороговыми задатчиками градиентов давления и температуры, подсоединены к селекторному блоку, управляющему исполнительным механизмом. Такие устройства не обеспечивают достаточное быстродействие и надежность в широком диапазоне работы двигателя по высоте и скорости полета самолета.
Целью изобретения является увеличение быстродействия и надежности.
Это достигается тем, что в предлагаемое устройство дополнительно введен преобразователь, через который датчик давления подключен к пороговому задатчику градиента температуры газа за турбиной.

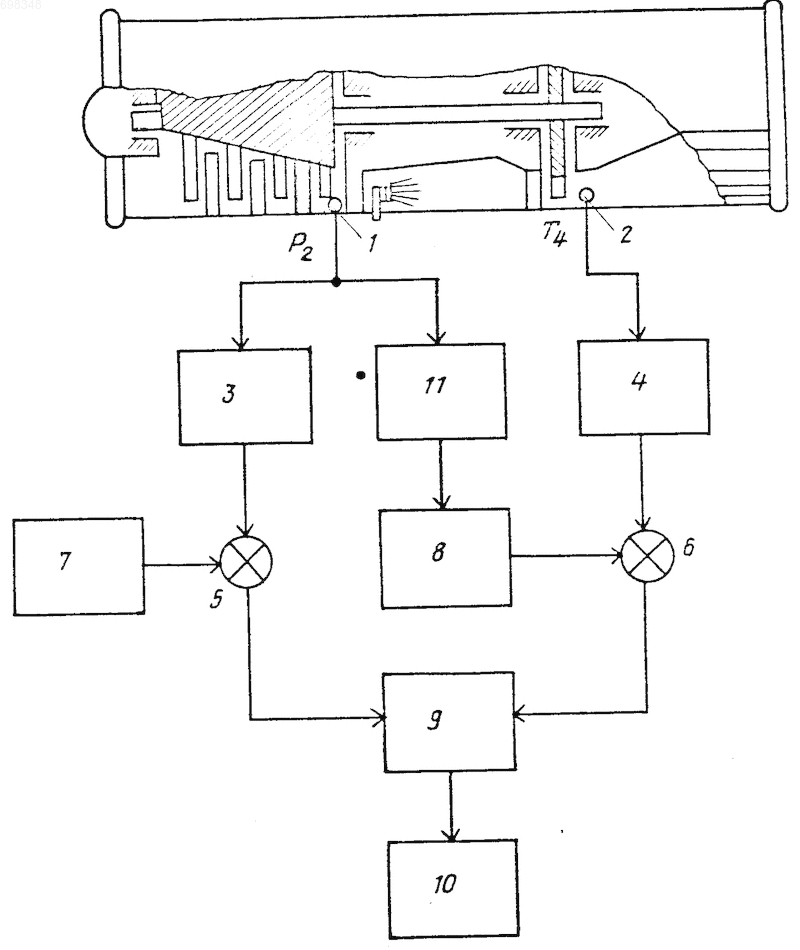

На чертеже представлена блок-схема предлагаемого устройства.
Устройство содержит датчик 1 давления потока в компрессоре и датчик 2 температуры за турбиной, подключенные к дифференцирующим контурам 3 и 4, которые через суммирующие блоки 5 и 6, связанные с пороговым задатчиком 7 градиента давления и пороговым задатчиком 8 градиента температуры, подсоединены к селекторному блоку 9, управляющему исполнительным механизмом 10, и преобразователь 11, через который датчик давления подключен к пороговому задатчику 8 градиента температуры газа за турбиной.
Устройство работает следующим образом.
При появлении срывного режима падает давление воздуха за компрессором и одновременно растет температура выхлопных газов за турбиной. Сигнал от датчика 1, пропорциональный давлению воздуха Р2 в компрессоре, поступает на вход дифференцирующего контура 3, с помощью которого определяется изменение давления Р2 по времени d
/dt. Величина d
/dt сравнивается с пороговым значением dP2'/dt из задатчика 7 в суммирующем блоке 5, вырабатывающего выходной сигнал только при превышении заданного порогового значения.Сигнал от датчика 2, пропорциональный температуре газов
за турбиной, поступает на вход дифференцирующего контура 4. Определяемая с помощью дифференцирующего контура 4 величина d
/dt сравнивается с заданным значением d
/dt из задатчика 8 в суммирующем блоке 6, который вырабатывает выходной сигнал только в случае d
/dt > dT14 /dt.Сигналы из суммирующих блоков 5 и 6 поступают в селекторный блок 9, вырабатывающий сигнал на исполнительный механизм 10 только в случае нарастания температуры
и одновременного падения давления
, т.е. при появлении сигналов на выходе суммирующих блоков 5 и 6.На входе в суммирующий блок 6 на всех режимах работы ГТД, пороговый сигнал, вырабатываемый задатчиком градиента d
/dt, изменяется пропорционально давлению
за компрессором, измеряемым датчиком 1, сигнал с которого преобразуется через преобразователь 11, который вырабатывает закон коррекции порогового сигнала задатчика 8 градиента температуры.Таким образом, наличие в устройстве преобразователя, через который датчик давления подключен к пороговому задатчику градиента температуры газа за турбиной, дает положительный эффект, заключающийся в том, что обеспечивается надежная индикация срывных режимов двигателя во всем диапазоне его работы.
Применение данного способа позволит предотвратить разрушение двигателя от помпажа, тем самым повысить надежность его работы.
Рисунки
Заявка
2583792/06, 22.02.1978
Макаров В. А, Федякин А. Ф, Булычев Н. Я, Афанасьев В. Г, Шлихтер Г. Н, Шухов Ф. В
МПК / Метки
МПК: F02C 9/46, F04D 27/02
Метки: газотурбинного, двигателя
Опубликовано: 20.02.1995
