Двухосный гироскопический стабилизатор координатора головки самонаведения

Загрузка...

Номер патента: 1840212

Опубликовано: 20.08.2006

Авторы: Крятов, Мокеев, Максимов

МПК: G01C 19/18, F42B 15/00

Метки: двухосный, самонаведения, стабилизатор, гироскопический, координатора, головки

Двухосный гироскопический стабилизатор головки самонаведения ракеты, управляемой по крену по сигналам с датчиков углов координатора, содержащий координатор, установленный в двухосном кардановом подвесе, датчики углов и моментов, установленные на внутренней и внешней осях карданового подвеса, и трехстепенный управляемый гироскоп, отличающийся тем, что, с целью обеспечения запоминания направления на цель в пределах большого телесного угла при ограниченном угле прокачки по внутренней оси карданова подвеса, в нем корпус гироскопа установлен во вспомогательной раме, имеющей датчики угла и момента, ось вращения которой параллельна внутренней оси карданова подвеса, при этом выход датчика угла внутренней оси карданова подвеса соединен со входом...

Способ измерения момента сопротивления на оси стабилизации гироскопического стабилизатора

Загрузка...

Номер патента: 1840211

Опубликовано: 20.08.2006

Авторы: Ульяненков, Крятов, Максимов, Мокеев

МПК: G01C 17/38

Метки: оси, стабилизатора, момента, стабилизации, сопротивления, гироскопического

Способ измерения момента сопротивления на оси гиростабилизатора, содержащего датчик момента и привод разгрузки, основанный на измерении момента, компенсирующего момент сопротивления, отличающийся тем, что, с целью повышения точности измерения, разворачивают гироплатформу вокруг контролируемой оси с равномерной скоростью, например, с помощью датчика момента, измеряют управляющий сигнал в приводе разгрузки и по нагрузочной характеристике привода определяют момент, компенсирующий момент сопротивления.

Устройство для контроля синхронных ошибок головки самонаведения

Загрузка...

Номер патента: 1840013

Опубликовано: 27.06.2006

Авторы: Ульяненков, Мокеев, Максимов, Крятов

МПК: G05B 23/00, F42B 15/00

Метки: головки, синхронных, ошибок, самонаведения

Устройство для контроля синхронных ошибок головки самонаведения, содержащее синусный стенд со столом и имитатор цели, отличающееся тем, что, с целью обеспечения возможности измерения синхронных ошибок в зависимости от угла пеленга, в нем на столе установлен поворотный механизм с вращающейся платформой и датчик угла ее разворота относительно стола, при этом ось вращения платформы и ось колебаний стола совмещены.

Устройство для контроля работоспособности системы автоматического управления запуском газотурбинного двигателя

Загрузка...

Номер патента: 1324482

Опубликовано: 27.01.2006

Авторы: Симаков, Трошин, Мокеев

МПК: G05B 23/02

Метки: двигателя, газотурбинного, работоспособности, системы, запуском

Устройство для контроля работоспособности системы автоматического управления запуском газотурбинного двигателя, содержащее релейный блок фиксации и распределения команд, подключенный сигнальными выходами к первой группе индикаторов, блок ручного управления и вторую группу индикаторов, отличающееся тем, что, с целью расширения области применения путем обеспечения контроля полного цикла управления запуском газотурбинного двигателя с помощью имитации состояния его агрегатов, в устройство введены управляемый секундомер и управляемый генератор частоты, выход которого является выходом устройства для подключения входа величины текущих оборотов у контролируемой системы, выходы управления...

Способ получения 2, 2, 6, 6-тетраметилолциклогексанола

Номер патента: 1635498

Опубликовано: 20.07.1999

Авторы: Курбатов, Сафин, Петухов, Мокеев, Ярошевский, Ворожейкин

МПК: C07C 35/08

Метки: 6-тетраметилолциклогексанола

Способ получения 2,2,6-тетраметилолциклогексанола конденсацией циклогексанона и формальдегида в водной среде в присутствии гидроксида кальция в качестве катализатора с последующей нейтрализацией реакционной массы и выделением целевого продукта, отличающийся тем, что, с целью увеличения выхода целевого продукта, циклогексанон вводят в водный раствор формальдегида в смеси с суспензией гидроксида кальция порционно, сначала 35-45 мас.% от общего количества приготовленной смеси и затем по истечении 3-5 мин после загрузки - остальное количество смеси.

Способ изготовления структур мдп-приборов

Номер патента: 1168021

Опубликовано: 27.10.1995

Авторы: Мельник, Мокеев, Нидаев

МПК: H01L 21/76

Метки: мдп-приборов, структур

СПОСОБ ИЗГОТОВЛЕНИЯ СТРУКТУР МДП-ПРИБОРОВ, включающий формирование на кремниевой подложке пленки двуокиси кремния, осаждение слоя поликристаллического или аморфного кремния, разделение слоя кремния на изолированные области, рекристаллизационный обжиг, отличающийся тем, что, с целью увеличения подвижности носителей заряда в изолированных областях кремния и сохранения исходной формы этих областей, слой поликристаллического или аморфного кремния разделяют на изолированные области методом локального прокисления этого слоя до пленки двуокиси кремния.

Установка для получения эмульсионных взрывчатых веществ типа “вода в масле”

Загрузка...

Номер патента: 1790152

Опубликовано: 15.10.1994

Авторы: Казаков, Работинский, Беликов, Корунов, Мокеев, Бажин, Рыбочкин, Курицин, Сахипов, Соснин, Балыкина

МПК: C06B 21/00

Метки: эмульсионных, вода, взрывчатых, типа, веществ, масле

...меньше внутреннего диаметра нижнего корпуса. Верхний корпус 21 имеет загрузочный 24 и выгрузочный 25 патрубки, причем загрузочный пзтрубок выполнен в виде наклонной трубы не показана), соединенной с камерой 26, которая имеет по крайней мере две вертикальные трубы 27 равного диаметра, концы которых расположены в нижнем корпусе 22 нз равном рэс 1790152ние по замкнутому кругу. После заполнения20 всего объема нижнего корпуса 22 эмульсиячерез выгрузочный патрубок 25 поступает в насос 40 и далее в машину 41. Одновременно с этим в машину 41 подается горячая вода и раствор гаэогенерирующей добавки25 (ГГД), приготовленный в аппарате 42. Окончательное получение эмульсионного взрывчатого вещества происходит при смешении эмульсии с ГГД во время...

Кожух зондовой части скважинного индукционного прибора

Загрузка...

Номер патента: 2002048

Опубликовано: 30.10.1993

Авторы: Павленко, Каган, Иванов, Вахонин, Калушев, Габов, Мокеев

МПК: E21B 47/00

Метки: индукционного, зондовой, прибора, кожух, скважинного, части

...установлено, что предлагаемое усовершенствование обеспечивает надежную работу кожуха при действии эксплуатационных нагрузок разрушение кожуха при сверхкритических нагрузках происходит вне зоны заделки переходников, Увеличение глубины канавок приводит к потере прочности кожуха в осевом направлении из-за уменьшения толщи 5 10 15 20 25 30 35 40 45 50 ны пластмассового слоя над ребрами, а уменьшение глубин канавок приводит к снижению прочности в осевом направлении изза возможности смятия или среза пластмассы между ребрами. т.е, "выдергивание" переходника из пластмассового слоя. При укаэанной форме и размерах ребер оптимально сочетаются прочность кожуха к крутящему моменту и прочность на изгиб, придается дополнительная прочность в осевом...

Устройство для внесения в почву жидких удобрений

Загрузка...

Номер патента: 1819515

Опубликовано: 07.06.1993

Авторы: Фукс, Штумпф, Сучков, Оралов, Болотин, Кузьмин, Мокеев, Пастушенко

МПК: A01C 23/02

Метки: жидких, почву, удобрений, внесения

...устройство, На конце воздухопровода 3 установлен колпачок 5 с отверстием 6 с возможностью регулировки расстояния между отверстием 6 и нижним концом материалопровода 4. На стойкевы. ше уровня нижнего конца ножа 2 закреплено стреловидное крыло 7, под которым в свободном пространстве помещен колпачок 5. К крылу 7 шарнирно присоединен хвостовик 8 с двумя степенями свободы с горизон(54) УСТРОЙСТВО ДЛЯ ВНЕСЕНИЯ ВЧВУ ЖИДКИХ УДОБРЕНИЙ.(57) Использование: сельское хозяйств,частности устройство для внесения в гючвужидких удобрений, Сущность изобретениязаключается в том, что к концу козырькаустройства для внесения жидких удобрений шарнирйо прикреплено звено, обладающее двумя степенями свободы. 3 ил. тальным шарниром 9 и вертикальным 1,...

Способ определения тока короткого замыкания с. ф. мокеева

Загрузка...

Номер патента: 1797077

Опубликовано: 23.02.1993

Авторы: Смирнов, Мокеев

МПК: G01R 27/00

Метки: замыкания, мокеева, короткого

...качество контактныхсоединений;5. наличие в сети нагрузок однополупериодной схемы выпрямления,Поставленная цель достигается тем,что;1, Последовательно в цепь известногослаботочного сопротивления гн приборадля замера внутреннего сопротивлениявключают выпрямительный элемент (диод, 40транзистор и т,д.), загружая измеряемуюсеть однополярнымтоком нагрузки,2, Для определения активного сопротивления источника переменного напряжения при подключении нагрузки по и. 1 45замеряют среднее значение напряженияЛОср за период в сети и тока нагрузки 1 н ср.Активное сопротивление источника определяется по формуле:50уволны напряжения сети. Индуктивное сопротивление источника определяют по формуле; хн = гн сд у =гн р= гнсо ЛТ(4) где ЛОср.ст - среднее...

Способ получения интегрального полужесткого пенополиуретана

Загрузка...

Номер патента: 1781238

Опубликовано: 15.12.1992

Авторы: Мокеев, Лисова, Баженова, Курбатов, Сафин, Ярошевский

МПК: C08G 18/48

Метки: интегрального, пенополиуретана, полужесткого

...и 24 г трихлорпрй использовании в качествегидок- фторметана. Содержание гидроксильныхсйлсодержащего СА кристаллического три групп СА составляет 0,76 мас.ф 5. Полученметилолпропана необходима стадия ную смесь перемешивают рамной мешалпредварительного приготовления актива- кой со скоростью 140 об/мин в течение 5 с.торной смеси путем растворения тримети.- Далее добавляют 136,8 г полиизоцианаталолпропана в смеси моноэтиленгликоля (ПИЦ), смесь перемешивают еще втечениетриэтайоламинви катализатора прйтемпе-.55 10 с и выливают в металлическую формуратуре 50-60 С, йто в значительнойстепени размером 150 х 150 х 150 (мм).усложняет технологический процесс; После вспенивания образец выдержиполучаемый ППУ имеет невысокие вают в форме в течение 2...

Подводный аппарат

Загрузка...

Номер патента: 1779634

Опубликовано: 07.12.1992

Авторы: Лясота, Дреко, Доронин, Мокеев

МПК: B63C 11/48

Метки: аппарат, подводный

...вертикального перемещения посредством одних гидроцилиндров и с возможностью вращения посредством других гидроцилиндров в плоскостях, параллельных диаметральной плоскостиаппарата.На фиг, 1 изображен подводный аппарат, вид сбоку; на фиг. 2-то же, вид сверху.Подводный аппарат содержит корпус 1, движители горизонтального 2, вертикального 3 и бокового 4 ходов, блоки 5 плавучести, подвижные клешни 6 и неподоимсные клешни 7 клешневого захвата, рамы 8 подвижных клешней, гидроцилиндры 9 для поворота клешней 6, гидроцилиндры 10 для перемещения рам 8, выдвижные лапы 11 с: гидроцилиндрами 12, контейнер 13 с энергетическим и навигационным оборудованием, приборы 14 для обнаружения подводных объектов, кабель-трос 15.Аппарат прикреплен к...

Кабельная линия

Загрузка...

Номер патента: 1778792

Опубликовано: 30.11.1992

Авторы: Петров, Мокеев, Кечиев, Хабарова

МПК: H01B 11/02, H05K 1/14

Метки: кабельная, линия

...от генератора информационного сигнала нэ один из проводников кабельной линии при подключении другого проводника к клемме "Земля" сигнал распространяется вдоль витой пары к Йагрузке в виде приемника сигнала, При этом сигнальный проводник подключен к входу приемника, а другой проводник - к клемме "Земля",Проводник 6 - источник помех, например, соединяющий ЭВМ 7 с терминалами 8, 45 50 55 . каждого витка, Поскольку направление ЭДС (Е 1) в соседних витках противоположно, то в 10 15 20 25 30 35 40 9, 10 и оператором 11, создает магнитное поле помех, напряженность которого изменяется по длине провода из-за изменения тока в проводе-источнике помех. Эти изменения происходят за счет, например, суммирования токов от различных...

Устройство для гнутья древесных материалов

Загрузка...

Номер патента: 1766657

Опубликовано: 07.10.1992

Авторы: Глебов, Брусин, Мокеев

МПК: B27H 1/00

Метки: древесных, гнутья

...направляющей 7 и трубе 16 45подсоединены трубопроводы 18 и 19 дляподачи горячей воды или пара.Устройство для гнутья древесных материалов работает следующим образом,Заготовку 20, выпиленную из плит и 50предварительно пропаренную, на матрицу2 под пуансон 3, Включают привод 4 и пуансон гнет заготовку, придавая ей форму вогнутой поверхности матрицы, Затемприводом 4 пуансон поднимают на 1-5 мм 55и включают привод 6. Толкатель 5 заходит взазор между пуансоном и матрицей, упирается в гнутую заготовку, выталкивает ее иподает в сушильное устройство в зазор между направляющей 7 и копирами 8, При этом заготовка стремится разогнуться, в результате чего возможно перебазирование ее. Для предотвращения перебазирования боковые кромки заготовки...

Устройство для измерения омического сопротивления электрических источников переменного напряжения

Загрузка...

Номер патента: 1755213

Опубликовано: 15.08.1992

Авторы: Смирнов, Мокеев

МПК: G01R 27/00

Метки: переменного, электрических, сопротивления, источников, омического

...замеряющего изменение напряжения до и послеподключения нагрузоцного сопротивления,применен вольтметр, фиксирующий постоянную составляющую напряжения сети -среднее значение напряжения сети за период ЛОн.срОмическое сопротивление электрической сети гс определяется по формулеЛ Он.ср(1)н.срВыполним вывод формулы (1). Согласнотеореме аб эквивалентном генераторе (Л - 3)две точки любой электрицескай сети можнопредставить как эквивалентный источник снапряжением Охх и последовательно соединенными активным гс и реактивным Хс сопротивлениями. На фиг.1 изображена схемаэквивалентного источника с параметрамиОхх,гс,Хс, нагруженного на активное сопротивление гн через выпрямительный элемент, Для этого контура можно написатьуравнениеОн(1) = Охх(1)...

Электромагнитный сепаратор

Загрузка...

Номер патента: 1754212

Опубликовано: 15.08.1992

Авторы: Зуев, Романова, Смирнов, Кульмамиров, Мокеев

МПК: B03C 1/06

Метки: сепаратор, электромагнитный

...размещены сьемные сепарационные блоки 5, которые содержат постоянные магниты 6. Съемные сепарационные блоки 5 опираются на направляющие 7; изготовленные из угловой стали и укрепленные на боковых стенках продуктопровода, примыкающих к полюсным наконечникам 2. Постоянные магниты 6 располагаются на съемных блоках 5 таким образом, что векторы магнитной индукции постоянны магнитов и электромагнита, подключенного к источнику постоянного тока, совйадают или находятся один относительно другого под острым углом. Постоянные магниты 6 съемных блоков смещены на половину шага один Относительно"другого и имеют противоположные углы наклона по отношению к вертикальной оси продуктопровода. Продуктопровод 4 с лицевой стороны имеет окно, которое...

Коаксиальный кабель

Загрузка...

Номер патента: 1753494

Опубликовано: 07.08.1992

Авторы: Широков, Цирин, Кечиев, Мокеев, Зима

МПК: H01B 7/08, H01B 11/18

Метки: кабель, коаксиальный

...многочелночном ткацком автомате в виде двух неразрывных по утку тканых структур,Автомат заправляется различными диэлектрическими нитями и проволоками; поутку - термопластичными диэлектрическими моно и комплексными 8 нитями (капрон, полипропилен, полиамид+полистирол,лавсан), магнитными(сталь) 4 и немагнитными (медь) 6 проволоками, по основе - теплостойкими диэлектрическими нитями 2(стеклонить, аремид, полифен, фторопласт)и проволоками 5 и 7, Однотипные нити уткане идййбт"разрывов и соединяют по уткуидентичные сбои обеих тканых структур безобразования петель (бахромы),Управление нитями основы и порядкомсмены челноков производится жаккардовоймашиной.При выработке внешние необращенныедруг к другу слои тканых структур образуются...

Тяговое устройство для транспортного средства

Загрузка...

Номер патента: 1752718

Опубликовано: 07.08.1992

Автор: Мокеев

МПК: B66D 3/00

Метки: средства, транспортного, тяговое

...вала барабана,На фиг, 1 чертежа изображено тяговое устройство, общий вид; на фиг. 2 - разрез А-А по фиг. 1,Тяговое устройство содержит установленный на валу 1 барабан 2 для каната 3, .жестко связанный с первым храповиком 4, взаимодействующим с первым фиксатором 5, грунтозацеп 6 и первый приводной рычаг 7, Второй приводной рычаг 8 свободно установлен на первом конце 9 вала 1. Дополнительный рычаг 10 снабжен вторым фиксатором 11. Второй храповик 12 жестко связан с барабаном 2. Фиксатор 5 установлен на втором приводном рычаге 8 с возможностью взаимодействия с храповиком 4, а фиксатор 11 установлен с возможностью взаимодействия с храповиком 12. Ры 5 10 20 25 30 35 40 чаг 7 жестко смонтирован на грунтозацепе 6 с воэможностью фиксации...

Лебедка

Загрузка...

Номер патента: 1749171

Опубликовано: 23.07.1992

Автор: Мокеев

МПК: B66D 1/04

Метки: лебедка

...рамы выполнено в виде трех последовательно одетых на конец 16 вала 15 шлицевых втулок 17, 18 и 19, первая из которых жестко связана с барабаном и расположена в расточке рамы 1, вторая, поочередно взаимодействующая с первой и третьей, жестко связана с рукояткой 6, э третья также жестко прикреплена к концу 16 В зоне торца 20, Все тривтулки снабжены шлицами, например, 21. Крестовина 11 выполнена в. виде двух подвижных одна относительно другой частей:, основной (середины между первыми конца-, ми крестовины) части 22 с концами 23 и 5 пальца 24, подвижного относительно части 22, концы которого находятся в проушинах 25 шестерни 12. Лебедка работает следующим образом. 10 Поскольку при любом положении конца 14 вала 15 шестерня 12 окажется...

Устройство для очистки жидкостей от волокнистых материалов

Загрузка...

Номер патента: 1741862

Опубликовано: 23.06.1992

Авторы: Даниленко, Сербу, Подачин, Мокеев

МПК: B01D 33/073

Метки: волокнистых, жидкостей

...А-А на фиг. 1.Устройство содержит ванну 1 фильтрата, установленный в ней с возможностью вращения фильтрующий элемент 2, выполненный в виде обечайки, камеру 3 загрязненной жидкости, приемный лоток 4, установленный над уровнем загрязненной жидкости так, что его дно наклонено под углом 2 - 3 в сторону стока, промывное устройство 5, снабженное фильтром б и соединенное трубопроводом с ванной 1 фильтрата, электродвигатель 7 с редуктором для вращения фильтрующего элемента 2, насос 8, Ванна 1 фильтрата установлена в камере 3 загрязненной жидкости. Промывное устройство 5 жестко закреплено в ванне 1 фильтрата над верхней образующей обечайки и над приемным лотком 4, Электродвигатель 7 с редуктором расположен на верхней части ванны 1 фильтрата и...

Устройство для селективной выемки полезного ископаемого

Загрузка...

Номер патента: 1740673

Опубликовано: 15.06.1992

Автор: Мокеев

МПК: E21C 47/00

Метки: выемки, ископаемого, селективной, полезного

...узлов 39 и (или) каркасов лезного ископаемого работает следующим37, например силовыми цилиндрами 41, образом.Плоскопараллельное, перемещение Производится отбой породы и искоопорных узлов 39, а вместе с ними и карка паемого отбойными механизмами 11, отсов 37, жестко связанных с наклонной ра- которых отбитая масса захватываетсямой 1, относительно шагающих опор 46 приемными конвейерами 8, откуда пустаяобеспечивается благодаря тому, что высту-:",:; порода падает через разгрузочные выходыпы 42 расположены попарно так, что шага- ": .-16 на промежуточный конвейер 2. верхняяющая опора 40 висит над грунтом при 10 ветвь 22 которого несет породу вниз на отперемещении ее силовыми цилиндрами 41 валообразователь 4 и далее в отвал, а нижв...

Тканая плата

Загрузка...

Номер патента: 1600609

Опубликовано: 23.05.1992

Авторы: Цирин, Зима, Кечиев, Широков, Мокеев

МПК: H05K 1/02

Метки: плата, тканая

...суммарР 1 ых длин участков сигнальных прсВод 1 иков, В которых наводятся токи пОмехи. На фиг, 1 представлен фрагмент тканойплаты; нд фиг. 2-5 - сечение данного фрагмента соответственно по А-А, Б - Б, Б - В,- Где изображены Основание 1 из переплетеР 1 ных Диэлектрических нитей 2 с Вплеенными в нега сигнальным проводником 3и нулевым проводник 1 М 4, образующимивигу 1 о пару 5, с ось 1 О 6, участки 7-10 сигнального проводника 3, расположенныемежду точками пересечения с его ось 1 о 11 иучастки 12-15 нулевого проводника 4, расположенные мсду точками пересечения сего осью 1(3.:.Ои 1 ьодаче электрического сигнала насигнальный проводник 3 на нулевой проВОД 11 ик 4 подастся нулевой гюгенциал. ПриВоэдей;твии электромзгнит 11 ОЙ пОмехивнецни...

Устройство для клеймения животного

Загрузка...

Номер патента: 1732888

Опубликовано: 15.05.1992

Авторы: Зобков, Мокеев

МПК: A01K 11/00

Метки: животного, клеймения

...а для отвода Со газов, образующихся в процессе горения 0 ф дуги, в нем выполнено отверстие 13. С по- (р мощью зажима 14 и пружины 15 подвижный электрод 7 подпружинен относительно корпуса 1. Между клеймом 3 и изолятором установлена втулка 16, имеющая диаметр 01, толщину стенки 11, снабженная ребрами 17 в виде посаженных на нее дисков с диаметром 02 и толщиной стенки 12. В стенке втулки 16 у ее торцов выполнены диаметрально расположенные отверстия 18. При этом радиус 02/2 ребер втулки больше ее диаметра 01, а их толщина т 2 выполнена не более1732888 35 40 45 50 55 половины толщины стенки втулки 11/г. Оптимальное же отношение диаметра ребер втулки к ее диаметру- = 1,7 - 2,0,01а оптимальное отношение толщины ребер втулки к толщине ее...

Контактное поле матричного переключателя

Загрузка...

Номер патента: 1714707

Опубликовано: 23.02.1992

Авторы: Храмов, Романов, Федоров, Мокеев

МПК: H01H 13/70

Метки: матричного, переключателя, контактное, поле

...3. В зоне контактирования, например, основной проводник находится над поверхностью структурного переплетения, т,е, проводник опирается на монолитное поле переплетения диэлектрических нитей. Подвижная площадка 6 соединена с диэлектрическим основанием несколькими гибкими связя ми, В подвииюй площадке 6, которая1713приподнята над монолитным полем в зоне контактирования на величину контактного промежутка 5, расположенпроводнчк 4, например уточный, подповерхностью переплетения диэлектрическихнитей. В зоне контактированиянаходится подвижная площадка 6 с проводником 4 над сплошным полем с проводником 3. Площадка 6 имеет возможность плоскопараллельного перемещенияв сторону слоя 1. Перемещение осуществляется за счет прогиба гибкойчасти 7...

Способ градуировки ротационного динамометра с балансирной машиной

Загрузка...

Номер патента: 1631333

Опубликовано: 28.02.1991

Авторы: Мокеев, Краснопольский, Кудрявцев

МПК: G01L 25/00

Метки: балансирной, градуировки, машиной, динамометра, ротационного

...процесса градуировки.На чертеже показана схема подключения образцового динамометра к градуируемому ротационному динамометрупри реализации предлагаемого способа.Сущность способа заключается втом, что ротор 1 балансирной машины 152, входящей в состав градуируемогоротационного динамометра 3, соединяют с основанием 4 динамометра 3 через образцовый динамометр 5. Затемк балансирной машине 2 через пульт 20б подают питание. При этом между ротором 1 и статором 7 балансирной машины 2 возникает крутящий момент, который через образцовый динамометр 5и основание 4 замыкается на моментоизмерительный узел 8 градуируемогодинамометра 3. Регулировкой параметров питания балансирной машины 2,с помощью пульта б и по показаниямобразцового...

Контактный узел

Загрузка...

Номер патента: 1621103

Опубликовано: 15.01.1991

Авторы: Цирин, Кечиев, Зима, Хабарова, Мокеев

МПК: H01R 9/00

Метки: контактный, узел

...3 линия связи образована сигнальным проводником 12 и расположенными симметрично относительно него двумя экранными такоправодниками 6, причем экранные 6 и сигнальный 12 токопроводники лежат в одной плоскости, параллельной наружной поверхности тканой платы. В зоне контактного узла на длине фланца 5 экранные токопроводники 6 для образования стежкавых выводов 7 удаляются из толщи тканой платы, линия связи образована сигнальным проводником 12 и экраном, роль которого выполняет фланец 5.Механизм фиксации частей соединителя в виде застежки "кнопка" содержит круговую пружину 17, расположенную в корпусе розетки. Выбор соответствующего профиля корпусов 4, вилки и розетки и наличие круговой пружины 17 обеспечивают надежное помехозащищенное...

Тканый электрический соединитель

Загрузка...

Номер патента: 1615899

Опубликовано: 23.12.1990

Авторы: Докшин, Мокеев

МПК: H05K 1/18, H05K 1/02

Метки: соединитель, тканый, электрический

...диэлектрического замка 5 в замкнутом положении осуществляется фиксирующим элементом 3. При соединении лары петель 13 образуют окно, причем размеры их таковы, что происходит защелкивание пружинной защелки 17 стержня 16 н образованном окне.миэки 25, батая 26 и свободно лежит на груднице 27 станка,Формирование контактных, кодового и Фиксирующего элементов производится одновременно.При подаче команды с жаккардовой машины 28, на Формирование петли 29 (фиг.7) аркатный шнур 24 ослабляется и Формообразующая рапира 21, проходящая через галево 23, вводится в зону зевообразования, при этом уточная нить 30 огибает рапиру 21, Формируя при этом петлю 29. При отсутствии команды с жаккардовой машины 28 на Формирование петли 29. Аркатный шнур 24 поднят,...

Электрический фильтр

Загрузка...

Номер патента: 1615858

Опубликовано: 23.12.1990

Авторы: Хабарова, Кечиев, Мокеев, Петров, Цирин

МПК: H03H 7/09

Метки: электрический, фильтр

...выполнены из материала с высокой магнитной 30проницаемостью,и (например, пермаллоя)и, поскольку они плотно прилегают к виткампроводника 1, то выполняют функцию сер, дечника катушки, При этом индуктивность,иэ - эффективная магнитная проницаемостьсердечника,Кроме того, проводник 2 соединен сземлей в соответствии с электрической схемой (фиг,1), 40Катушка с сердечником выполнены в виде системы петель, каждая из которых образована двумя, проводниками 1 и 2,вплетенными в тканую основу 3, и размещенных ортогонально поверхности основы 3, 45Между проводниками 1 и 2 на всем ихпротяжении располагается диэлектрическая прокладка 4 (например, из ситалла),которая, во-первых, механически скрепляетпровода, обеспечивает их параллельное...

Устройство для микросварки

Загрузка...

Номер патента: 1606292

Опубликовано: 15.11.1990

Авторы: Кузнецов, Мокеев

МПК: B23K 31/02

Метки: микросварки

...а другой соединен прочной гибкой нитью со стержнем лимба. Это позволяет обеспечить регулирование сварочного давления с более высокой точностью, При повороте лимба назаданное число делений нить, наматываясь на его стержень, растягивает пружину, которая при этом с заданным усилием воздействует на подвижный электрододержатель. 1 ил,Устройство работает следующим обрам. Поворотом лимба 9 задается требуемое усилие сжатия электродов 4 и 5, При повороте лимба 9 на стержень 8 наматывается нить 7, которая растягивает пружину 6, взаимодействующую с определенным усилием на электрододержатель 2. Между электродами 4 и 5 помещают свариваемые детали, оператор нажимает на педаль 10, при этом под воздействием пружины 6 электроды зажимают свариваемые...

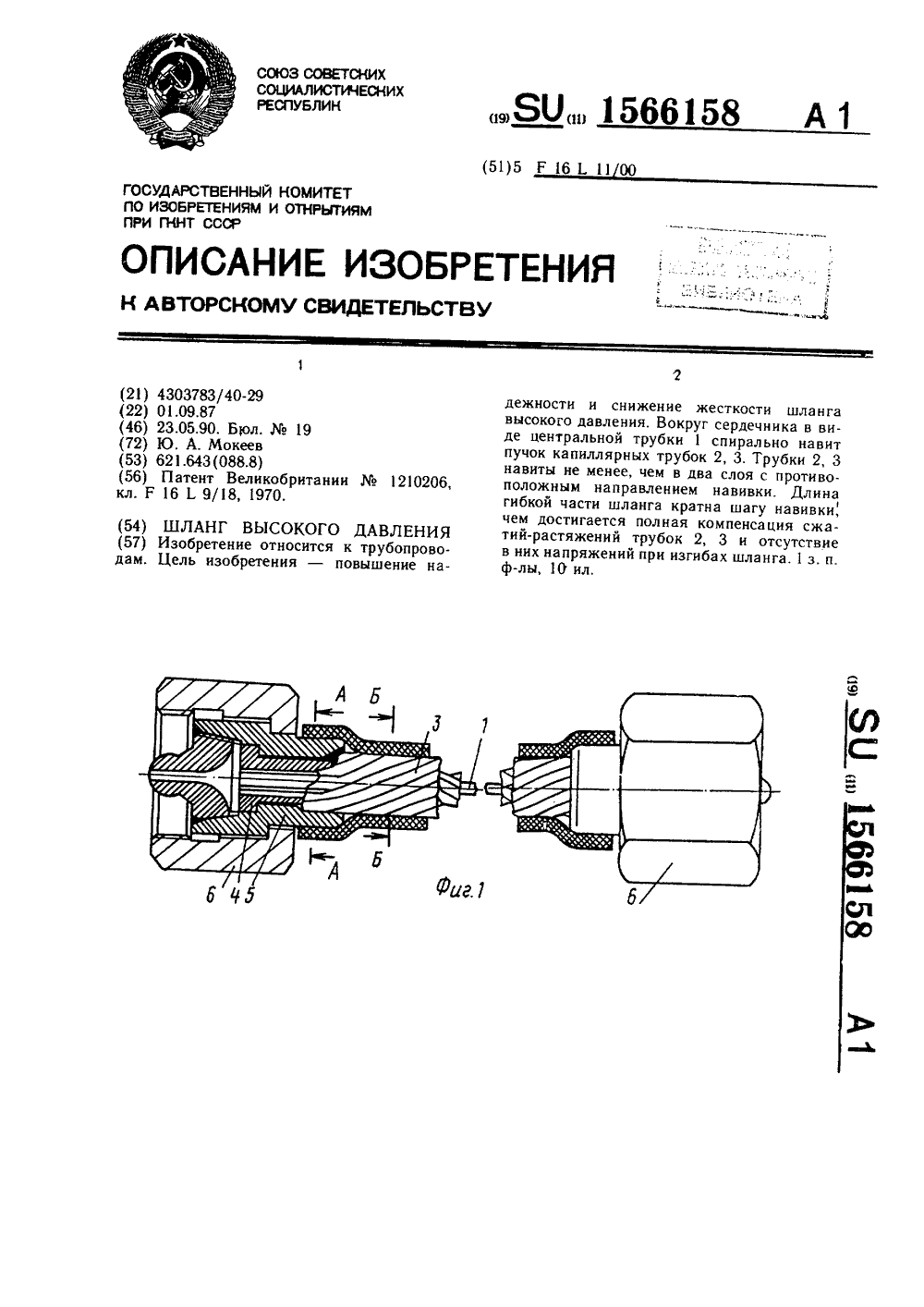

Шланг высокого давления

Загрузка...

Номер патента: 1566158

Опубликовано: 23.05.1990

Автор: Мокеев

МПК: F16L 11/00

Метки: давления, высокого, шланг

...и общее количество трубокдолжны определяться из расчета, чтобы пучок капиллярных трубок был гидравлическиэквивалентен трубопроводу заданного диаметра прохода, с учетом потерь при внезапном сжатии и расширении потоков,Компенсация изгибных напряжений осуществляется следующим образом.Влияние кратности на гибкость предлагаемого шланга показано на схемах(фиг. 5 - 10). Пучок прямых, параллельныхневитых трубок без концевых заделок(фиг. 5) при изгибе принимает форму, изображенную на фиг. 6. Все трубки этого пучкаподвергаются чистому изгибу, их длины подугам равны длине несогнутого пучка (Т=1.)а торцы трубок оказываются при этом смещенными относительно друг друга. Аналогичный невитой пучок с концевыми заделками (фиг. 7) при изгибе принимает...
