Шланг высокого давления

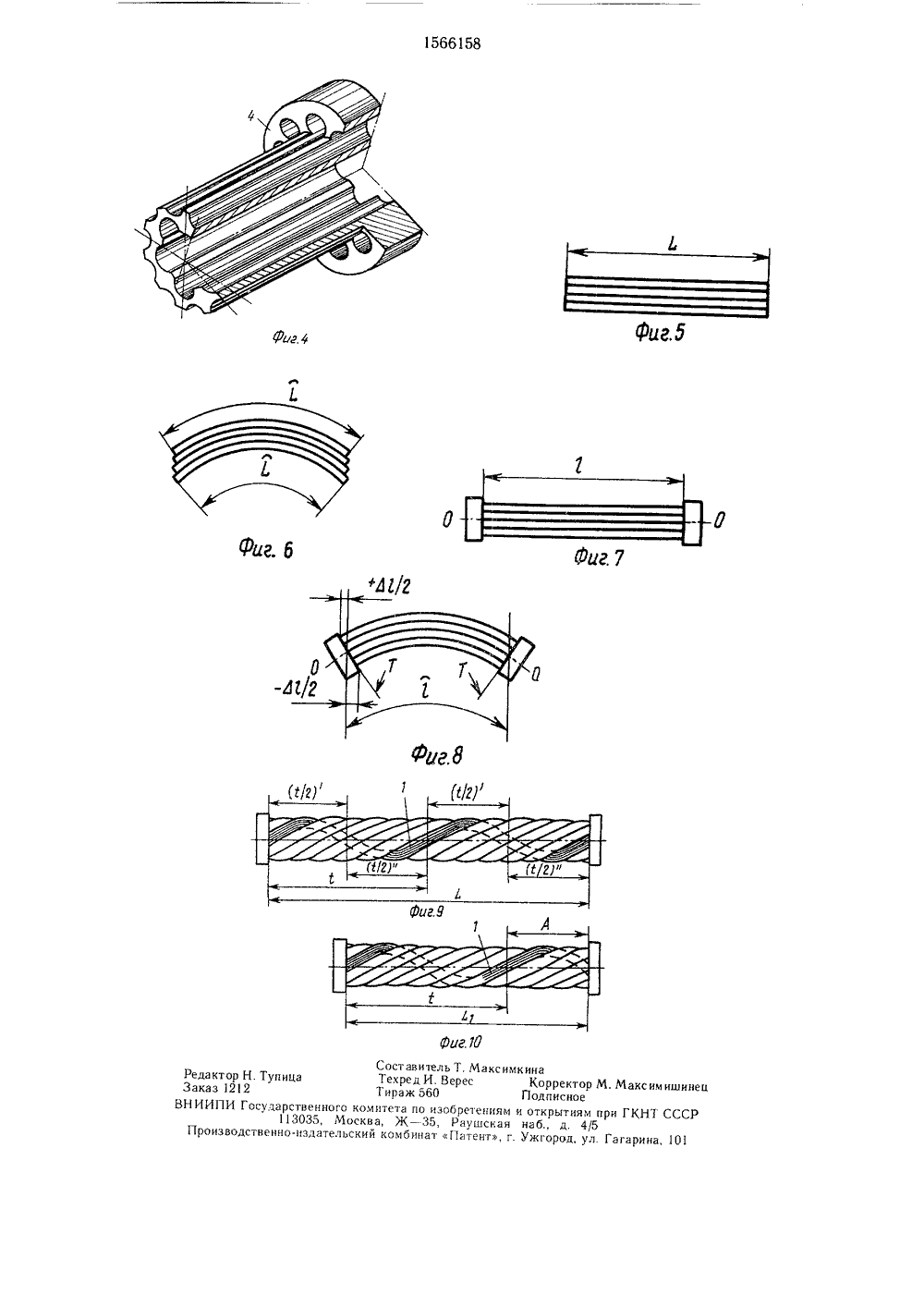

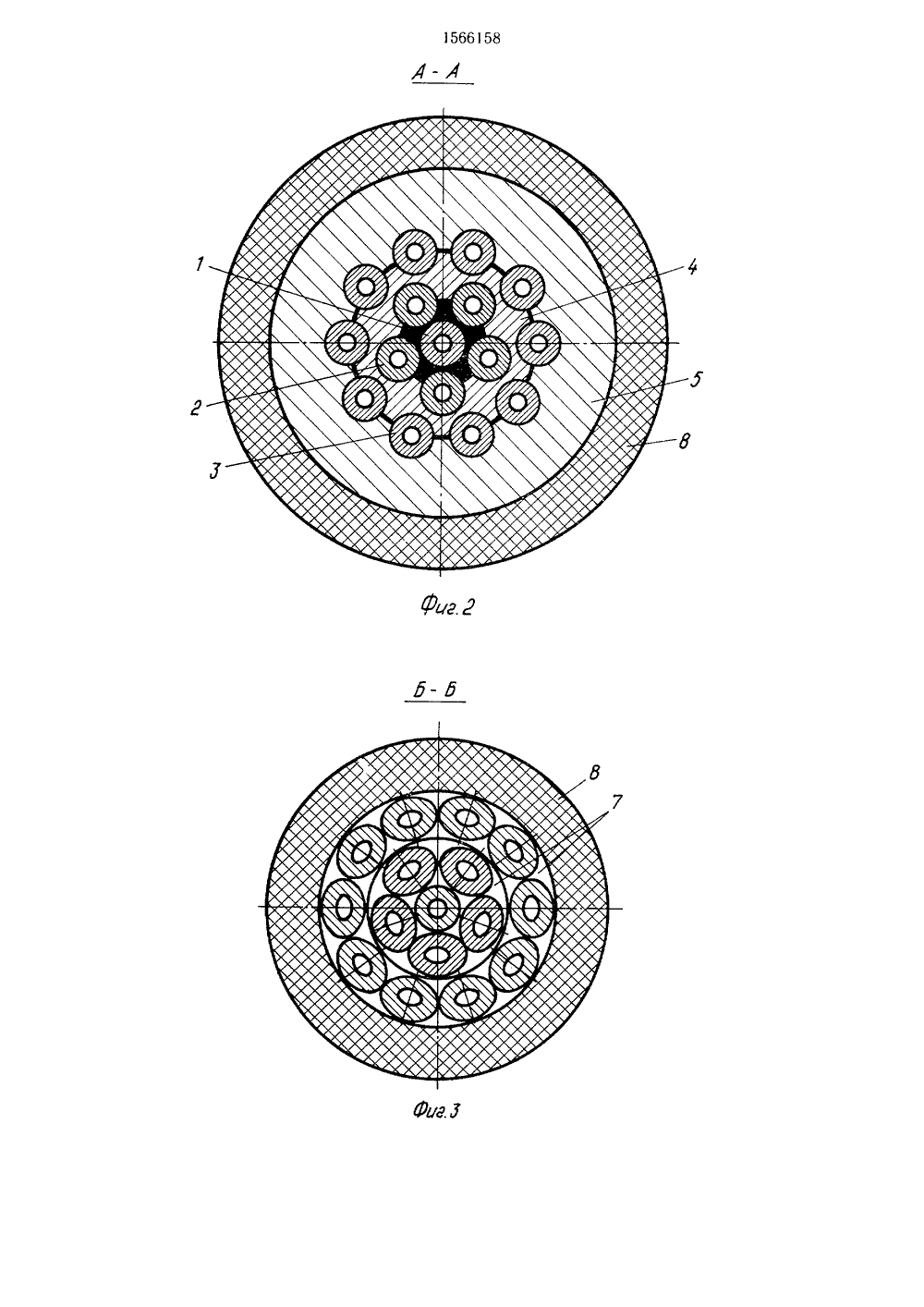

(51)5 Р 11 00 ПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИ ТЕЛЬСТВ1210206 ДАВЛЕНИЯ к трубопровоовышение наГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР,80156615 дежности и снижение жесткости шланга высокого давления. Вокруг сердечника в виде центральной трубки 1 спирально навит пучок капиллярных трубок 2, 3. Трубки 2, 3 навиты не менее, чем в два слоя с противоположным направлением навивки. Длина гибкой части шланга кратна шагу навивки, чем достигается полная компенсация сжатий-растяжений трубок 2, 3 и отсутствие в них напряжений при изгибах шланга. 1 з. и. ф-лы, 10 ил.510 15 20 25 30 35 40 45 50 55 Изобретение относится к гибким трубопроводам и элементам трубопроводных сис, тем и может быть использовано в судострои тельной и других отраслях промышленности.Цель изобретения - повышение надежности путем снижения жесткости,На фиг. 1 показан шланг, общий вид вразрезе; на фиг. 2 - сечение А-А на фиг. 1;на фиг. 3 - сечение Б-Б на фиг. 1; нафиг. 4 - фасонная втулка с разрезом в 1/4окружности; на фиг. 5 - 10 - схемы, поясняющие работу шланга.Шланг состоит из пучка капиллярныхметаллических трубок, который содержитцентральную трубку 1, расположенную пооси шланга и выполняющую одновременнофункцию сердечника, а также два слоя трубок 2 и 3, расположенных по концентрическим окружностям вокруг центральной трубки и свитых по спиралям в противоположныхнаправлениях. Концы всех трубок посредством промежуточной фасонной втулки 4герметично присоединены вакуумной пайкой(зачерненные места) к концевым присоединительным ниппелям 5 с накидными гайками 6. Шаг свивки обоих слоев при проектировании компенсирующих вставок, т. е. шлангов небольшой длины, выбирается таким,что расстояние между заделками концовтрубок (длина гибкой части) кратна шагуспиралей. Наружная поверхность всех трубок покрыта на длине гибкой части смазкой,которая заполняет пространство 7 междутрубками. Весь пучок капиллярных трубокснабжен эластичной диэлектрической оболочкой 8.При других вариантах конструктивноговыполнения предлагаемого шланга пучоккапиллярных трубок может содержать прядисостоящие из свитых по спиралям трубок,как с сердечником (центральной трубкой),так и без него. Пряди в свою очередь могутвходить в состав слоев, свитых из прядейв противоположных направлениях, и выполнять функцию сердечника.Во всех вариантах шаги спиралей трубокпучка, прядей и трубок, входящих в пряди,должны выбираться такими, чтобы длинагибкой части шланга была кратна им, а внутренний диаметр и общее количество трубокдолжны определяться из расчета, чтобы пучок капиллярных трубок был гидравлическиэквивалентен трубопроводу заданного диаметра прохода, с учетом потерь при внезапном сжатии и расширении потоков,Компенсация изгибных напряжений осуществляется следующим образом.Влияние кратности на гибкость предлагаемого шланга показано на схемах(фиг. 5 - 10). Пучок прямых, параллельныхневитых трубок без концевых заделок(фиг. 5) при изгибе принимает форму, изображенную на фиг. 6. Все трубки этого пучкаподвергаются чистому изгибу, их длины подугам равны длине несогнутого пучка (Т=1.)а торцы трубок оказываются при этом смещенными относительно друг друга. Аналогичный невитой пучок с концевыми заделками (фиг. 7) при изгибе принимает форму, показанную на фиг. 8, Торцы трубок, неподвижно заделанные с каждой стороны в концевые детали, оказываются расположенными в двух развернутых под углом плоскостях Т. При этом длина трубок по дуге сохраняется равной длине несогнутого пучка (Т=1) только у нейтрального слоя трубок, расположенного по оси О - О, Трубки, расположенные от оси О - О в сторону выпуклости, оказываются растянутыми на величину +Л 1, а трубки, расположенные от оси О - О в сторону вогнутости, - сжатыми на величину - М, Возникающие дополнительно к напряжениям чистого изгиба напряжения растяжения-сжатия делают шланг на фиг. жестким, негибким.1(ля получения гибкого изделия необходимо устранить или скомпенсировать возможные растяжения-сжатия трубок на величину Л 1. Такая компенсация частично всегда обеспечивается в витом шланге (фиг. 9). При выполнении длины гибкой части, кратной шагу свивки, обеспечивается полная компенсация и минимальная жесткость шланга.Если длина гибкой части 1. (фиг. 9) кратна шагу 1, например 1.=21 (фиг, 10), то при изгибе такого шланга аналогично фиг. 8 не возникают растяжения-сжатия трубок на величину Л 1, так как удлинение каждой трубки на выпуклой стороне - на участках (1/2) происходит за счет такого же по величине укорочения той же самой трубки на вогнутой стороне - на участках (1/2) ". При изгибе происходит как бы частичное перетекание вогнутых участков трубки на выпуклые.При длине гибкой части шланга, кратной шагу свивки 1 (фиг. 6), при изгибе возникают дополнительные напряжения растяжения (сжатия) трубок, повышающие жесткость, из-за наличия некомпенсируемого участка А.Таким образом, за счет кратности длины гибкой части шлан. а шагу всех свивок достигается полна компенсация сжатий-растяжений трубок, гсутствие в них напряжений при изгибах шланга, что снижает жесткость.Формула изобретения1. Шланг высокого давления, содержащий сердечник и пучок капиллярных трубок, спирально навитых вокруг него, отличающийся тем, что,ю повышения надежности, пучок тр к навит не менее, чем в два слоя с противо, оложным направлением навивки.2, Шланг по п. 1, отличающийся тем, что, с целью снижения жесткости, длина гибкой части шланга кратна шагу навивки трубок.. Максимес бретепиямРаушская патент, г Составитель Техред И. Ве Тираж 560комитета по изо осква, Ж - 35, ский комбинатРедактор Н. ТупицаЗаказ 1212НИИПИ Государственного113035, МПроизводственно-издател кинаКорректорПодписноеоткрытиямнаб., д. 4/Ужгород, ул Максимишине ГКНТ СССРГагарина, 1 О
