Микровыключатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 698064
Авторы: Володарский, Жадько
Текст

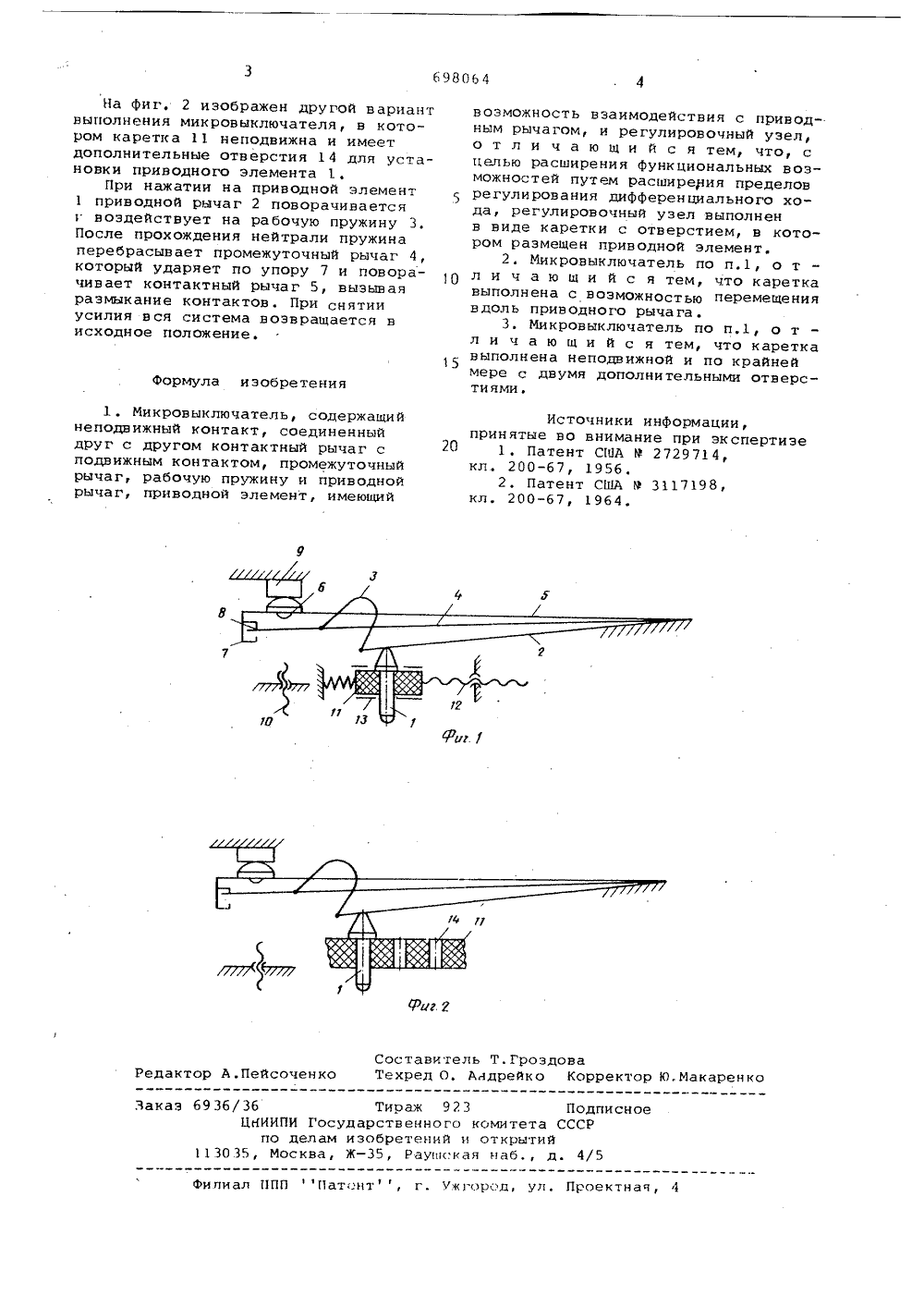

ЪЖЪ1;,ЛОПИСАНИЕИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 190678(21) 2633165/24-07 с присоединением заявки И 9 Н 01 Н 13/26 Государственный комитет СССР по делам изобретений н открытий(71) ЗаяайтЕЛЬ Специальное конструкторское бюро по приборостроению(54) МИКРОВЫКЛЮЧАТЕЛЬ Изобретение относится к области электротехники, в частности к коммутационной аппаратуре.Известны микровыключатели, содержащие неподвижный контакт, соединенный друг с другом контактный рычаг с подвижным контактом, промежуточный рычаг, рабочую пружину и приводной рычаг, приводной элемент, имеющий возможность взаимодействия с принодным рычагом (1. Однако в таких микровыключателях регулировка дифференциального хода отсутствует.Известны также микровыключатели, содержащие неподвижный контакт, со единенные друг с другом контактный рычаг с подвижным контактом, промежуточный рычаг, рабочую пружину и приводной рычаг, приводной элемент, имеющий возможность взаимодействия 20 с приводным рычагом, и регулировочный узел (21. Недостатком этих микровыключателей являются узкие пределы регулирования дифференциального хода.Цель изобретения - расширение функциональных воэможностей микровыключателя путем расширения пределов регулирования его дифференциального хода. Это достигается тем,что регули ровочный узел предлагаемого микровыключателя выполнен в гиде кареткис отверстием, в котором размещен приводной элемент,Каретка может быть выполнена свозможностью перемещения вдоль приводного рычага,Каретка может быть выполнена неподвижной и по крайней мере с двумядополнительными отверстиями.Иа фиг, 1 и 2 показаны вариантывыполнения описываемого микровыключателя. Микровыключатель (см.фиг.1) состоит иэ приводного элемента 1, соединенных друг с другом, приводного рычага 2, рабочей пружинй 3, промежуточ-, ного рычага 4 и контактного рычага 5 с подвижным контактом 6. Промежуточный рычаг 4 взаимодействует с контактным рычагом 5 посредством упорон 7 и 8. Подвижный контакт 6 коммутирует с неподвижным контактом 9. Кроме того, в микроныключателе установлены регулировочный винт.10 и карет" ка 11, которая перемещается при помощи регулировочного винта 12 вдоль оси приводного рычага по направляющим 13.698064 Формула изобретения Риг 2 Состави гель Т.ГроздоваРедактор А.Пейсоченко Техред О. Андрейко Корректор арен Тираж 9рственногообретений35, Раушска 69 36/36 ЦНИИПИ Гос по делам1 30 35, Москва, ПодписноССР к смитетаоткрытинаб пиал ППП Патент, г. Ужгорсд, ул, Проектная, 4 На фиг. 2 изображен другой вариантвыполнения микровыключателя, в котором каретка 11 неподвижна и имеетдополнительные отверстия 14 для установки приводного элемента 1,При нажатии на приводной элементприводной рычаг 2 поворачиваетсяи воздействует на рабочую пружину 3.После прохождения нейтрали пружинаперебрасывает промежуточный рычаг 4,который ударяет по упору 7 и поворачивает контактный рычаг 5, вызываяразмыкание контактов. При снятииусилия вся система возвращается висходное положение. 1 . Микровыключатель, содержащийнеподвижный контакт, соединенныйдруг с другом контактный рычаг сподвижным контактом, промежуточныйрычаг, рабочую пружину и приводнойрычаг, приводной элемент, имеющий возможность взаимодействия с приводным рычагом, и регулировочный узел, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем расширения пределов регулирования дифференциального хода, регулировочный узел выполнен в виде каретки с отверстием, в котором размещен приводной элемент2. Микровыключатель по п.1, о т л и ч а ю щ и й с я тем, что каретка выполнена с возможностью перемещения вдоль приводного рычага.3. Микровыключатель по п.1, о т л и ч а ю щ и й с я тем, что каретка выполнена неподвижной и по крайней мере с двумя дополнительными отверстиямиИсточники информации,принятые во внимание при экспертизе 1. Патент СА Р 2729714,кл, 200-67, 1956. 2. Патент США Р 3117198,кл. 200-67, 1964.
СмотретьЗаявка
2633165, 19.06.1978
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО ПРИБОРОСТРОЕНИЮ
ВОЛОДАРСКИЙ ЕВГЕНИЙ ПЕТРОВИЧ, ЖАДЬКО АЛЕКСЕЙ ТИМОФЕЕВИЧ
МПК / Метки
МПК: H01H 13/26
Метки: микровыключатель
Опубликовано: 15.11.1979
Код ссылки
<a href="https://patents.su/2-698064-mikrovyklyuchatel.html" target="_blank" rel="follow" title="База патентов СССР">Микровыключатель</a>
