Воропаев

Номер патента: 947813

Опубликовано: 30.07.1982

Авторы: Воропаев, Калантаевский, Самяткин

МПК: G03G 21/00

Метки: поверхности, селенированной, слоя, цилиндра, электрофотографического

...электрофотографического слоя на селенированной поверхности цилиндра содержитмеховую щетку 1, смонтированную в 5корпусе 2, расположенную параллельно образующей поверхности цилиндра3 и касающуюся поверхности. этогоцилиндра по всей его длине, привод 4вращения щетки, стряхиватель 5, 10контактирующий со щеткой, стробоскопические диски б и 7,.светоимпульсный датчик, состоящий из осветителя8 и фоторезистора 9, усилительпреобразователь 10, электромагнит 11, 15пружину 12,Устройстно работает следующим образом,Вращающаяся меховая щетка 1 снимает с поверхности селенированногоцилиндра 3 проявляющий состав, оставшийся на электрофотографическомслое после переноса порошкового изображения,Приводной шкив связан с валом меховой щетки, на котором...

Номер патента: 944721

Опубликовано: 23.07.1982

Авторы: Воропаев, Воропаева, Ермаков, Орехов

МПК: B21K 21/04

Метки: выдавливания, инструментальный, прямого, узел, устройству

...4снабжен установленной на нем насадкой 5 с винтовым рабочим участком,Инструмент работает следобразом. При поднятом верхнем пуансоне 3 а нижний пуансон 2 кладут серебряую шайбу, которая в процессе пресформула изобретения 3 9447 сования превращается в стакан 6. После этого движением верхнего пуансона 3 вниз обеспечивается течение металла в зазор между кольцевым пояском нижнего пуансона 2 и калибрующим участком втулки 1 контейнера, при этом величина зазора остается практически постоянной, Нож пресса 7 препятствует перемещению нижнего пуансона 2 вниз в процессе прессова- ф ния, Несоосность осей верхнего пуансона 3 и нижнего пуансона 2 не влияет на величину зазора и, следовательно, на разностенность стакана 6. Это позволяет снизить...

Номер патента: 943510

Опубликовано: 15.07.1982

Авторы: Беленький, Воропаев, Кондрашов, Розенберг, Тихомиров

МПК: F27D 1/02

Метки: дуговой, печи, свода, секция

...воды показано на чертеже стрелками. Весь объем нижнейкамеры 5 .заполнен порошкообразным высоко-огнеупорным и теплопроводным материалом11, внутри которого установлены термопары 12,Крепление защитного слоя 2 бетона к кессону 1 может быть осуществлено, например,с помощью специальной арматуры из тонкойстальной проволоки, приваренной к его нижнему листу. В качестве порошкообразноговысокоогнеупорного и теплопроводного материала может быть применена, например, смесьграфитового порошка с тонкомолотым шамо.50том с различным соотношением компонентовв зависимости от требований технологического процесса, для которого применяется предлагаемое устройство, При сборке секции нижнюю камеру 5 заполняют порошкообразнымматериалом и устанавливают...

Номер патента: 942811

Опубликовано: 15.07.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: гидрофильтр, камеры, окрасочной

...лотком и насосом,На фиг. 1 изображен гидрофильтр, общий вид, разрез, на фиг, 2 - разрез А-Ана фиг, 1; на фнг. 3 - вид Б на фиг. 1Гидрофильтр окрасочной камеры включает корпус 1 с передней 2 и задней 3стенками и полуашиндрами 4, образующими воздухопромывной канал 8. Передняя стенка корпуса выполнена в виде . 1 фэкрана с установленным над ним водораздаточным лотком 6, В нижней честигидрофильтра размещена ванна 7 и установленный в нвй насос 8 смонтированныйна подшианиковых опорах 9. Насос 8 свя зан с фцанцевым электродвигателем 10,Задняя стенка 2 кощуса 1, полуцилиндры4, прилвгаюпав к ".,",задней стенке и крьволинейная стенка 11 образуют емкость12 со щелями 13 для создания всаяныхзавес в воздухопромывном канале 5. Щели 13...

Номер патента: 940806

Опубликовано: 07.07.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B01D 47/02

Метки: гидрофильтр

...1 с очищающей жидкостью 2. В передней части ванны установлена раздаточная труба 3 с щел евой раздачей, из которой подается очищающий поток 4 на наклонной лоток 5 установленный с уклоном в сторону центрифуги 6. Лоток 5 сопрягается с нижним полуцилиндром 7.В центрифуге 6 установлен коллектор 8,соединенный с эжектором 9. Соединение наклонного направляющего лотка 5 с центрифугой осуществляется через лоток 10.Подвод воздуха в эжектор осуществляется через сопло 11, а отвод загрязнений - через трубу 12.20 Гидрофильтр работает следующим образом.При окраске изделий воздушный потокс частицами краски взаимодействует с водяными завесами, образуемыми потоком 25 очищающей жидкости, стекающей с полуцилиндров 7. Очищающая жидкость, загрязненная...

Номер патента: 938186

Опубликовано: 23.06.1982

Авторы: Воропаев, Куприянов, Лернер

МПК: G01R 23/00

Метки: заполнения, измеритель, радиоимпульсов, цифровой, частоты

...( фиг.2 а) одновременно поступают на вход пикового детектора 1, компаратора 3 и формирователя 4. Пиковый детектор 1 преобразует входные радиоимпульсы в постоянное напряжение, равное их амплитуде, и через аттенюатор 2 задает порог срабатывания компаратэра 3 (фиг.2 а).формирователь 4 импульсов формирует короткие импульсы (фиг. 2 б), соответствующие моментам перехода синусоидального сигнала с плюса на минус, Эти импульсы поступают на счетный вход счетчика 5, емкость которого равна двум импульсам. В паузе между двумя следующими друг за другом радиоимпульсами элементы 7 и 11 закрыты низким потенциалом триггеров 6 и 12. При поступлении на входную шину очередного радиоимпульса импульсы с выхода счетчика 5 ( фиг.2 г) не изменяют состояния...

Номер патента: 938182

Опубликовано: 23.06.1982

Авторы: Воропаев, Лернер

МПК: G01R 23/00

Метки: пьезокерамических, резонансной, резонаторов, частоты

...пьезорезонаторов. Устройство содержит КЯ-триггер ключ 2, источник 3 опорного напряжения, интегратор 4, сумматор 5, управ 45 ляемый генератор 6, эмиттерный повторитель 7, частотомер 8, резистивный четырехполюсник 9 с испытуемым пьезорезонатором, широколосные усилители 10 и 11, амплитудные ограничители 12 и 13, ключ 14, фазовый дискриминатор 15, ключ 16 и фазовый компаратор 17.При поступлении импульса на шину импульсов пуска интегратор 4 обнуляется, а на прямом выходе ВЯ-триггера 1 устанавливается высокий потенциал, который открывает ключ 2, соединяющий вход интегратора 4 с источником3 опорного напряжения. После окончания импульса пуска интегратор 4 начинает заряжаться, а его выходное напряжение через сумматор 5 вызываетувеличение...

Номер патента: 938119

Опубликовано: 23.06.1982

Авторы: Воронов, Воропаев, Подгорный

МПК: G01N 27/22

Метки: воздухе, кислороде, концентрации, озона

...диаграмма работы устройства.Устройство для измерения концентра ции озона в воздухе - кислороде содержит емкостный датчик-ячейку 1, высоко частотный ЬС-генератор 2, одновходовый клапан для ввода в датчик 3 воздуха- кислорода, одновходовый клапан для ввода в датчик 4 оэоно-воздушной смеси, ячейки 5 и 6 разложения озона, двухвхо довую схему И 7, четырехвходовую схему И 8, двоично-десятичный реверсивный счетчик 9, регистр 10 памяти, .цифроаналоговый преобразователь 11, инвертор 12, асинхронный Щ -триггер 13, блок 14 управления, состоящий из кварцевого генератора 15 прямоугольных импульсов, последовательно включенных Т-триггеров 16 - 19, двухвходовой схемы и 20 и четырехвходовых схем И 21 и 22. Причем емкостный датчик-ячейка 1 включена в...

Номер патента: 937279

Опубликовано: 23.06.1982

Авторы: Бондаренко, Воропаев, Казюта, Моцарь, Осипов, Сахаров

МПК: B65D 88/64

Метки: бункерное

...вместе с тросиками 3, второйконец которых посредством хомутовсоединен с ворошителями 1. Для монта-ЗОжа тросиков в бункере сделан люк 4.Корпус 5 скребкового конвейера б,на котором укреплены скребки 7 крепит-ся непосредственно к выпускному отверстию корпуса,35Выгрузка пыли из бункера производится скребковым конвейером б вшлюзовый питатель 8, при этом пыльпоступает в ячейки ротора 9, далеев течку 10. и в горизонтальный транспортер (не показан) .В качестве привода устройства применяют мотор-редуктор 11, которыйосуществляет одновременное синхронное вращение ротора шлюзового пита" 45теля 8 посредством цепной передачи,включающей цепь 14 и звездочки 13 и16, закрепленные на валу 12 конвейера и валу 15 ротора шлюзовоцр питателя.50Натяжение...

Номер патента: 937043

Опубликовано: 23.06.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: гидрофильтр, камеры, окрасочной

...фиг. 1 изображен гидрофильтр, в котором брызгогасители выполнены в виде лотков с водой, образованных загнутыми краями полуцилиндров, общий вид; на фиг. 2 - то же, брызгогасители выполнены в виде пучков стержней, направленных навстречу водяным завесам,Гидрофильтр состоит из корпуса 1 с воздухопромывным каналом 2, образованным полуцилиндрами 3, водораздаточного лотка 4 с водой, которая поступает по подающей трубе 5. В корпусе 1 установлены отражающие экраны 6. Полуцилиндры 3 снабжены брызгогасителями.Брызгогасители 7 выполнены в виде лотков с водой, образованных загнутыми краями полуцилиндров 3.При заполнении нижней части полуцилиндров 3 водой образуются дополнительные раздаточные ванны, выравнивающие во. дяную завесу 8 по ширине...

Номер патента: 935691

Опубликовано: 15.06.1982

Авторы: Воропаев, Дмитриенко, Живых, Слицан, Сонькин, Эпштейн, Ягуд

МПК: F27B 7/36

Метки: аппарата, вращающегося, разгрузочное, трубчатого

...угол откоса 15 о о20 , При угле меньшем 1.10 . возможнозабивание спиральных трубопроводови обратный транспорт части материала, особенно при увеличении производительности аппарата выше номинальной и наличии крупных кусков в материале.Максимальный угол 170 отвечаетнаибольшему количеству отдельныхучастков на длине одного спиральноговитка, обеспечивающих надежную транспортировку материала с сохранениемгерметичности устройства для материалов с углом динамического откосаосвыше 50 . При увеличении угла сверх170 многоугольный спиральный тру-.бопровод приближается к геометрической спирали и не обеспечиваетгерметичности устройства при работеаппарата с пониженной производительностью.Для углеродсодержащих материалов,имеющих угол...

Номер патента: 933109

Опубликовано: 07.06.1982

Авторы: Богданов, Бондаренко, Воропаев, Кобыляцкая, Юкса

МПК: B02C 13/14

Метки: мельница, ударная, центробежная

...загрузочныйпачрубок 1 и разгрузочный патрубок2, ступенчатый ротор 3 с билами 4,закрепленный на консольной части вала 5 и расположенный в ступенчатомкорпусе 6,Корпус б (см, Фи,г.4) со стороныкорпуса 7 подшипников выполнен свысчупами 8 с резьбовыми отверстиями 9 и имеет очверсчие в центре для109 4прохода вала 5 и установки уплочнения 10.Корпус 7 со счороны корпуса 6выполнен с высчупами 11, сквознымиочверсчилми 12 вдоль корпуса и отверстием по оси для прохода вала 5 иустановки его подшипников.Соединение корпусов 6 и 7 одногос другим (см.фиг.5) выполнено таким 1 о образом, чтобы высчупы 8 корпуса 6своими наружными от оси вала поверхностями вошли в пространство междувнутренними от оси вала поверхностями выступов 1 корпуса 7 по скогь...

Номер патента: 932130

Опубликовано: 30.05.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: F24F 13/02

Метки: воздуховод

...1 изображен воздуховод, продольный разрез; на фиг. 2 " то же, вид сверху.Воздуховод содержит колено 1 с изогнутыми по радиусу стенками 2 и 3, кроме того, вьздуховод снабжен эжектором 4, выход 5 и камера 6 смешения которого подсоединены к коленусоответственно в зонах 7 и 8 его внутреннего и наружного об водов,.В зоне 7 внутреннего обвода колена 1 установлен распределитель 9, а в.зоне 8 наружного обвода колена-. сборник 30.Устройство работает следуащим образом.Сжатый воздух поступает в зжектор 4 и за счет возникающего в камере 6 смешения разрежения происходит отсос воздуха из эоны 8 наружного обвода колена 1, где давление повыше. но, и нагнетание его в зону 7 внутреннего обвода колена 1, где давление понижено.Для обеспечения...

Номер патента: 931232

Опубликовано: 30.05.1982

Авторы: Воропаев, Милютин, Рудаков, Слободько

МПК: B05C 15/00

Метки: гидрофильтр, камеры, окрасочной

...в виде сплошного водяного экрана, что предотвращает налипание частиц краски на боковые стенки и уменьшает вторичный унос капель жидкости, Кроме того, понижение температуры дефлекторных пластин способствует эффективной очистке воздуха от паров растворителя.Установлено, что снижение температурыв воздухопромывном канале с 30 до 10 С увеличивает степень очистки воздуха от паров ацетона .с 45 до 75 абс./о.Использование изобретения обеспечивает уменьшение расхода воды и повышение эффективности очистки воздуха. Ожидаемый годовой экономический эффект составляет8 гыс. руб. го Формула изобретения 3На фиг. 1 изображена часть воздухопромывного канала с дефлекторными пластинами, общий вид; на фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - , сечение А - А...

Номер патента: 931231

Опубликовано: 30.05.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: окраски

...воздухопромывного канала гидрофильтра с наклоном к его продольной оси.На чертеже схематично изображена установка для окраски изделий, общий вид в разрезе.15Установка состоит из гидрофильтра 1, закрепленного на ванне 2, Между передней и задней стенками воздухопромывного канала гидрофильтра 1 с наклоном к его продольной оси установлены приводные цилиндры 3. Гидрофильтрсостыкован с окрасочной камерой 4.Передняя стенка корпуса гидрофильтра 1 омывается водяной завесой 5. Окрашиваемое изделие 6 перемещается через камеру конвейером 7. По ширине канала гидро фильтра установлены Ч-образные стенки 8 со спрямленными концами. Над концами стенок 8 установлены поворотные направляюгцие 9.ЗОВ нижней части У-образных стенок 8 выполнены отверстия 10...

Номер патента: 930100

Опубликовано: 23.05.1982

Авторы: Анохов, Воропаев, Гребенник, Лапшин, Леонов, Мужицкий, Палеесь

МПК: G01N 27/82

Метки: дефектоскопов, настроечный, образец

...в которой выполненпаэ, состоящий из двух профильныхучастков, один иэ которых 2, выполнен в виде сквозного паза, другой3, являющийся продолжением пер"вого, - в виде паза переменной глуби1ны.При метрологической поверке прибора и при проверке работоспособности 2 Й Ъ и - Я,пластины. Например, при измерении дефектов глубиной до 100 мм, необходимо изготовить образец с имитатором в виде клина толщиной не менее 120 мм, а его протяженность при заданной точности измерений должна быть минимум в 4-10 раэ больше его толщины, что значительно затрудняет использование такого образца в комплекте с портатив:ым прибором его масса составит не менее 15- 20 кг) .Поэтому .метрологическое обеспечение в условиях эксплуатации прибора при измерении глубины...

Номер патента: 927339

Опубликовано: 15.05.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: окраски

...настилом 3, под которым расположены подвижные щитки 4, служащие для образования вытяжного канала. Перфорированный настил 3 и подвижные щитки 4 установлены над ванной 5. Между перфорированным настилом 3 и ванной 5 смонтированы направляющие пластины 6 для образования водяных завес. Между направляющими пластинами 6 и стенками камеры 1 образован воздушный канал 7 20 для отсоса воздуха в воздухопромывной канал 8 гидрофильтра. Расположенные под перфорированным настилом 3 подвижные щитки 4 снабжены механизмом перемещения, выполненным в виде винтовой пары, включающей винт 9 и гайку 10. Перемещение подвижных щитков 4 от винта 9 осуществляется с помощью опорных катков 11, установленных с возможностью перемещения по направляющим 12. В приточном...

Номер патента: 927338

Опубликовано: 15.05.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: бескамерной, окраски

...контуражестко соединены с гидрофильтрами, которые установлены с возможнбстью перемещения по направляющим, смонтированнымвдоль перфорированного настила.При этом выхлопной патрубок вытяжноговентилятора выполнен в виде поворотногоколена.На фиг. 1 изображено устройство длябескамерной окраски, общий вид; на фиг. 2 то же, вид сбоку; на. фиг. 3 - то же, видсверху.Устройство для бескамерной окраскивключает перфорированный настил 1 дляустановки изделия 2, под которым установлена заполненная водой ванна 3, гидрофильтры 4 с воздухопромывным каналом 5, установленные с возможностью перемещенияна катках 6 по направляющей 7; смонтированной вдоль перфорированного настила 1,Подвижные стенки 8, образующие приемныйконтур 9, жестко соединены с...

Номер патента: 921049

Опубликовано: 15.04.1982

Авторы: Воропаев, Лернер

МПК: H03K 3/28

Метки: генератор, импульсов, управляемый

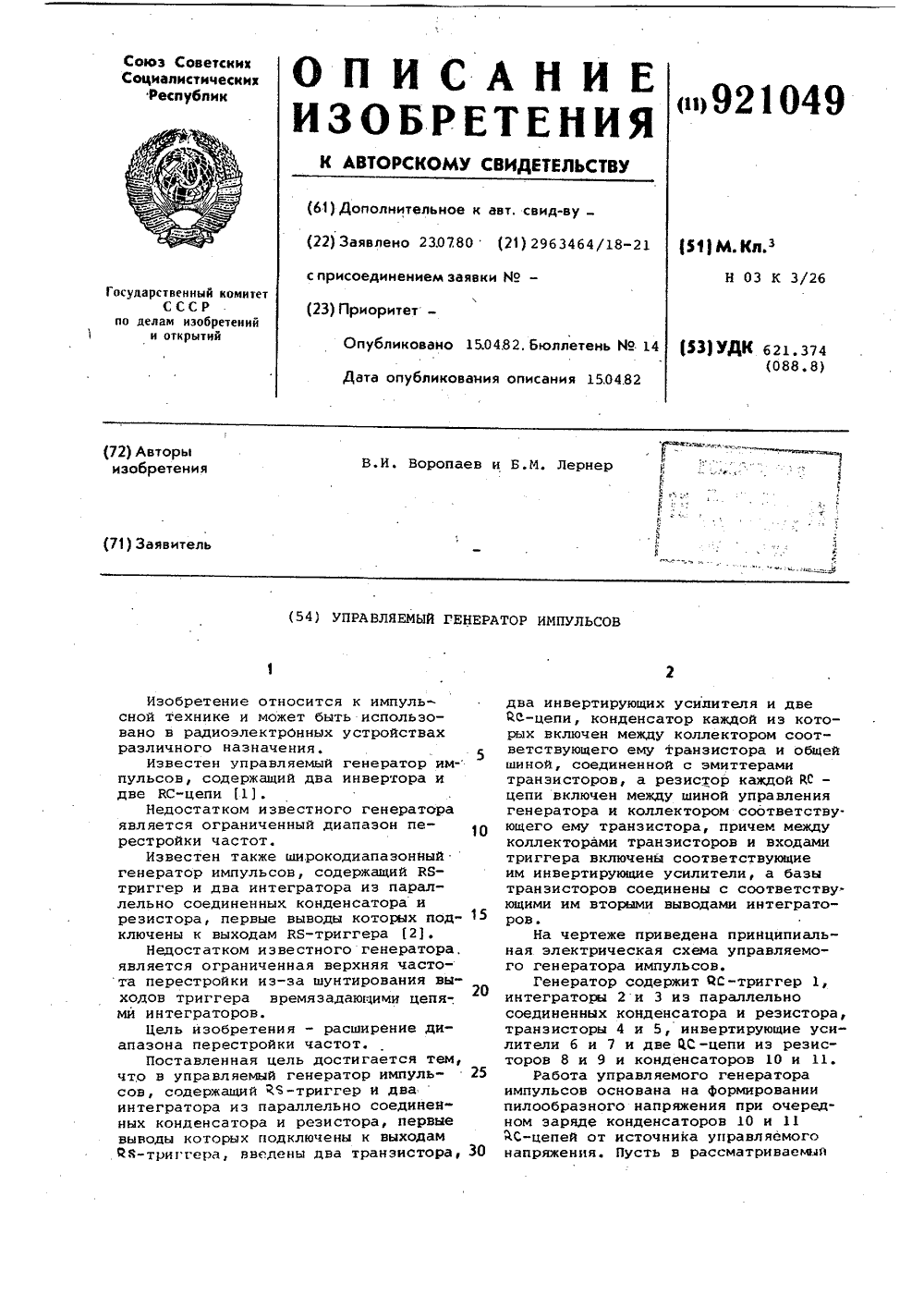

...две 1 С -цепи из резисторов 8 и 9 и конденсаторов 10 и 11.Работа управляемого генератора импульсов основана на формировании пилообразного напряжения при очередном заряде конденсаторов 10 и 11 С-цепей от источника управляемого напряжения. Пусть в рассматриваемый921049 формула изобретения ИИПИ Закраж 954 2377/72 дписное момент времени на прямом выходе ЙС - триггера 1 имеется высокий уровень .напряжения, тогда транзистор 4 открыт, а транзистор 5 закрыт, Управляющее напряжение заряжает конденсатор 11 и через инвертирующий усилитель 7 поступает на 1 вход 18- триггера 1, При достижении напряжения на К-входе уровня срабатывания, на прямом выходе М-триггера 1 устанавливается низкий уровень напряжения, что приводит к открыванию транзистора 5 и...

Номер патента: 920557

Опубликовано: 15.04.1982

Авторы: Воропаев, Куприянов, Лернер

МПК: G01R 23/00

Метки: заполнения, измеритель, радиоимпульсов, цифровой, частоты

...которого соединен с первым входом второго временного селектора иподключен к выходу элемента И, первый вход которого через счетчик эталонной частоты соединен с выходомпервого временного селектора, авыход второго временного селектораподключен к входу счетчика результата, о т л и ч а ю щ и й с я тем,что, с целью повышения точности, внего введены два элемента ИЛИ, дваФормирователя импульсов, два амплитудных ограничителя и парафазныйусилитель, вход которого соединенс входной виной устройства, а выходычерез амплитудные ограничители соединены с входами формирователей импульсов и с первым и вторым входамипервого элемента ИЛИ, выход которого соединен с вторым входом элемента И, причем выходы формирователейимпульсов соединены...

Номер патента: 917996

Опубликовано: 07.04.1982

Авторы: Воропаев, Грудзин, Ивлев, Лелявин, Мебель, Полтавец, Семенов, Усенко

МПК: B23P 19/00

Метки: дисковых, заготовок, комплектования, пакета, прокладками, технологическими

...годпружинена относительно тарелей, а другая часть кинематически связана с захватными механизмами и со ступенчатыми линейками. Кроме того, захватные механизмы установлены на разных уровнях, причем разность высот первого и второго, а также второгои третьего захватных механизмов равна сумме толщин деталей, составляющих комплект.На фиг.1 изображен вид устройства спереди; на фиг.2 - вид сверху.Описываемое устройство содержит три захватных механизма 1, каждый из которых закреплен на планке 2, снабженной двумя направляющими 3 и 5. Направляющая 3 подпружинена пружиной 4, а направляющая 5 представляет собой полый цилиндр с пропущенным в него упором б, кинематически связанным с выталкивателем 7 и подпружиненным пружиной 8.Ступенчатая линейка 9...

Номер патента: 917757

Опубликовано: 07.04.1982

Авторы: Баравский, Вороницкий, Воропаев, Гарцман, Землянский, Крох, Марченко, Назаров, Федюкович, Щемелинский

МПК: A01C 23/00

Метки: жидких, разбрасыватель, удобрений

...7 представляет собой трубу, соединенную рукавом 13 с .напорным патрубком 6 насоса 4 и рукавом 14 с емкостью цистерны 1. В движение манипулятор 7 приводится при помощи гидроприводов 15 и 16. Напорный патрубок 6 насоса снабжен пере ключателем потока 17, приводииии в движе. ние гидроприводом 18.Работает разбрасыватель жидких удобрений следующим образом.Разбрасыватель жидких удобрений подьезжает к хранилищу удобрений, и насос 4 25 при помощи манипулятора 7, приводимого в движение гидроприводами 15 и 16, выводится из горловины, выходного патрубка 2 цис-. терныи опускается в хранилище с жидкими удобрениями. Одновременно при помощи з 0 гидропривода 12, связанного с заслонкой 11, осуществляют перекрытие выходного патруб-. ка 2 цистерны ....

Номер патента: 916899

Опубликовано: 30.03.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: F23G 7/06

Метки: дожигания, паров, растворителя

...1 одновременно является всасывающей ветвью многоступенчатого ротора 5 аэродинамического подогрева и соединен с кожухом 6 первой ступени ротора. Вал 7 ротора аэродинамического подогрева установлен с возможностью вращения в опорах 8 от привода 9. Для уменьшения теплопотерь предусмотрена теплоизоляция 10.916899 Формула изобретения Составитель Т. ЛТехред А. БойкасТираж 598ИПИ Государственного копо делам изобретений иМосква, Ж - 35, РаушскППП Патент, т. Ужгород епахинаКорректор В. СинкинаПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 едактор Е. Папи аказ 1848/54 ВН3Пакеты катализатора 11 установлены вреакторе 2, являющемся кожухом последней ступени ротора аэродинамического подогрева, в зоне нагнетания последней...

Номер патента: 911747

Опубликовано: 07.03.1982

Авторы: Асмаев, Блинов, Воропаев, Громов

МПК: H05G 1/32

Метки: генератор, рентгеновский

...выпрямитель, подключенный к вторичной обмотке развязывающего трансформатора, фильтрующуюемкость, подключенную к укаэанномуоднофазному выпрямителю, раэвяэывающий резистор, включенный между подключенным к сети выпрямителем и однофаэным выпрямителем с фильтрующейемкостью, и подключенный к выпрями 10 телю, соединенному с первичными обмотками высоковольтного трансформатора, нагрузочный резистор, включенный между полюсами дополнительноготрехфазного выпрямителя и однофазно 15 го выпрямителя с фильтрующей емкостью.На чертеже изображена схемарентгеновского генератора,Рентгеновский генератор содержит20 сетевые тиристорные коммутаторывысоковольтный трехфазный трансформатор 2 с первичными и вторичнымиобмотками, высоковольтный...

Номер патента: 911746

Опубликовано: 07.03.1982

Авторы: Асмаев, Блинов, Воропаев, Громов

МПК: H05G 1/32

Метки: генератор, рентгеновский

...высоковольтный выпрямитель, подключенный к вторичным обмоткам высоковольтного трансформатора, рентгеновскую трубку, подключенную к высоковольтному выпрямителю, средства регулирования анодногонапряжения на рентгеновской трубке,содержащее трехфазный выпрямитель, Ззподключенный к первичным обмоткамвысоковольтного трансформатора, исредства подачи напряжения на указанный выпрямитель, последние содержат подключенный к первичным обмоткам высоковольтного трансформатора, и средства подачи напряженияна указанный выпрямитель, последниесодержат подключенные к сети черезразделительный трехфазный трансфор- цматор дополнительный трехфазный выпрямитель с нагрузочным резистором иЯС-фильтр, включенный между дополнительным выпрямителем и...

Номер патента: 911745

Опубликовано: 07.03.1982

Авторы: Асмаев, Блинов, Воропаев, Громов

МПК: H05G 1/32

Метки: генератор, рентгеновский

...выпрямитель, подключенный к вторичным обмоткам высоковольтного выпрямителя, средства регулирования высокого напряжения на рентгеновской трубке, включающие мостовой выпрямитель, подключенный к первичным обмоткам 5 высоковольтного трансформатора, и средства подачи на высоковольтный трансформатор напряжения, последние выполнены в виде набора стабилитронов с различным напряжением ста О билизации и переключателя для подсоединения к мостовому выпрямителю стабилитрона из набора с требуемым напряжением стабилизацииНа чертеже представлена схема , 15 рентгеновского генератора.Рентгеновский генератор содержит сетевые коммутаторы 1, высоковольтный трансформатор 2, к вторичным обмоткам которого подключен высоко вольтный мостовой выпрямитель 3, к...

Номер патента: 910779

Опубликовано: 07.03.1982

Авторы: Волков, Воропаев, Гизатулин, Гриневич, Дегтярев, Казанский, Колганов, Литвиненко, Манохин, Наконечный, Нахалов, Никитин, Радченко, Сапиро, Скрелин, Уткин

МПК: C21C 5/28

Метки: выплавки, конвертере, стали

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул, Проектная,3рия на тонну металла, после чего перемешивают шлак и металл.П р и м е р, На дно 60-килограммового конвертера загружают 2,5 кг извести и заливают 50 кг чугуна с температурой 1250- 1300 С следующего химического состава:С 3,5; Мп О 78; Ь 1 О 8 р. 5 0 040; Р О 20. Ванну продувают кислородом с интенсивностью 4 м /т мин (содержание кислорода 99,2) через фурму с соплом диаметром 2 мм, расположенную на расстоянии 60 мм (30 приведенных калибров) над уровнем спокойного металла, Продувку прекращают на 8 мин 15 при содержании углерода в металле 0,044 и температуре 1600 ОС. После определения содержания углерода в металле...

Номер патента: 910220

Опубликовано: 07.03.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: камера, окрасочная

...то же, вид сверху.Окрасочная камера включает корпус 1 срабочими 2 и транспортными 3 проемами,омываемый экран 4, образующий с переднейстенкой 5 камеры канал 6 для отсоса возду.ха из транспортного проема, гидрофильтр 7с ванной 8, систему приточной и вытяжнойвентиляции, воздухораэдаточные короба дляобразования воздушнБх завес в рабочем2 и транспортном 3 проемах. Каждый воздухораздаточный короб выполнен из отсека 9для образования воздушной завесы в рабочем проеме 2, соединенного с системой приточной вентиляции (на чертеже не показана),и отсека 10 для образования воздушной завесы в транспортном проеме 3, соединенногос выходом вытяжного вентилятора 11 воздуховодом 12, По воэдуховоду 13 к вентилятору 11 поступает загрязненный воздух израбочей...

Номер патента: 910219

Опубликовано: 07.03.1982

Авторы: Воропаев, Милютин, Рудаков, Сидорова

МПК: B05C 15/00

Метки: водяной, защиты, камер, окрасочных

...заслонкой для3 9102щели из упрутого материала, взаимодействую.щей с эксцентрически расположенным относи.тельно труб дугообразным упором, которымснабжено устройство,На фиг. 1 изображено устройство, поперечный разрез; на фиг, 2 - разрез А-А нафиг. 1.Устройство состоит из водяного экрана 1,водоподводящей трубы 2 и расположеннойсоосно трубе питательной емкости 3 с щелью4 для подачи воды на экран 1. Питательнаяемкость 3 выполнена в виде поворотной трубы, Между водоподводящей трубой 2 и питательной емкостью 3 установлена втулка 5с уплотнениями б и 7. На питательной емкости 3 закреплена заслонка 8 для щели 4,выполненная из упругого материала, например,резины, С заслонкой 8 взаимодействует эксцентрически расположенный относительнотруб...

Номер патента: 910218

Опубликовано: 07.03.1982

Авторы: Воропаев, Милютин, Рудаков, Сидорова

МПК: B05C 15/00

Метки: воздуха, камере, окрасочной

...сечения, междуэкраном и гидрофильтром установлены направляющие пластины, образующие каналы, расширяющиеся по высоте экрана в направлениик входному сечению гидрофильтра,На чертеже изображено предлагаемое устройпство.Устройство содержит гидрофильтр 1, внут.ри которого установлены полуцилиндры 2,образующие воздухопромывной канал и служащие для изменения направления потокавоздуха, и дефлекторные пластины 3, предотвращающие унос капель жидкости в атмосферу, В нижней частигидрофильтр 1 соединен с ванной 4. Между наружной стенкойгидрофильтра 1 и верхним полуцилиндром,примыкающим к стенке, выполнен лоток 5,На стенке корпуса гидрофильтра, обращеннойк окрасочной камере, установлен экран, выполненный иэ отдельных элементов 6 и 7, образующих...
