Управляемый генератор импульсов

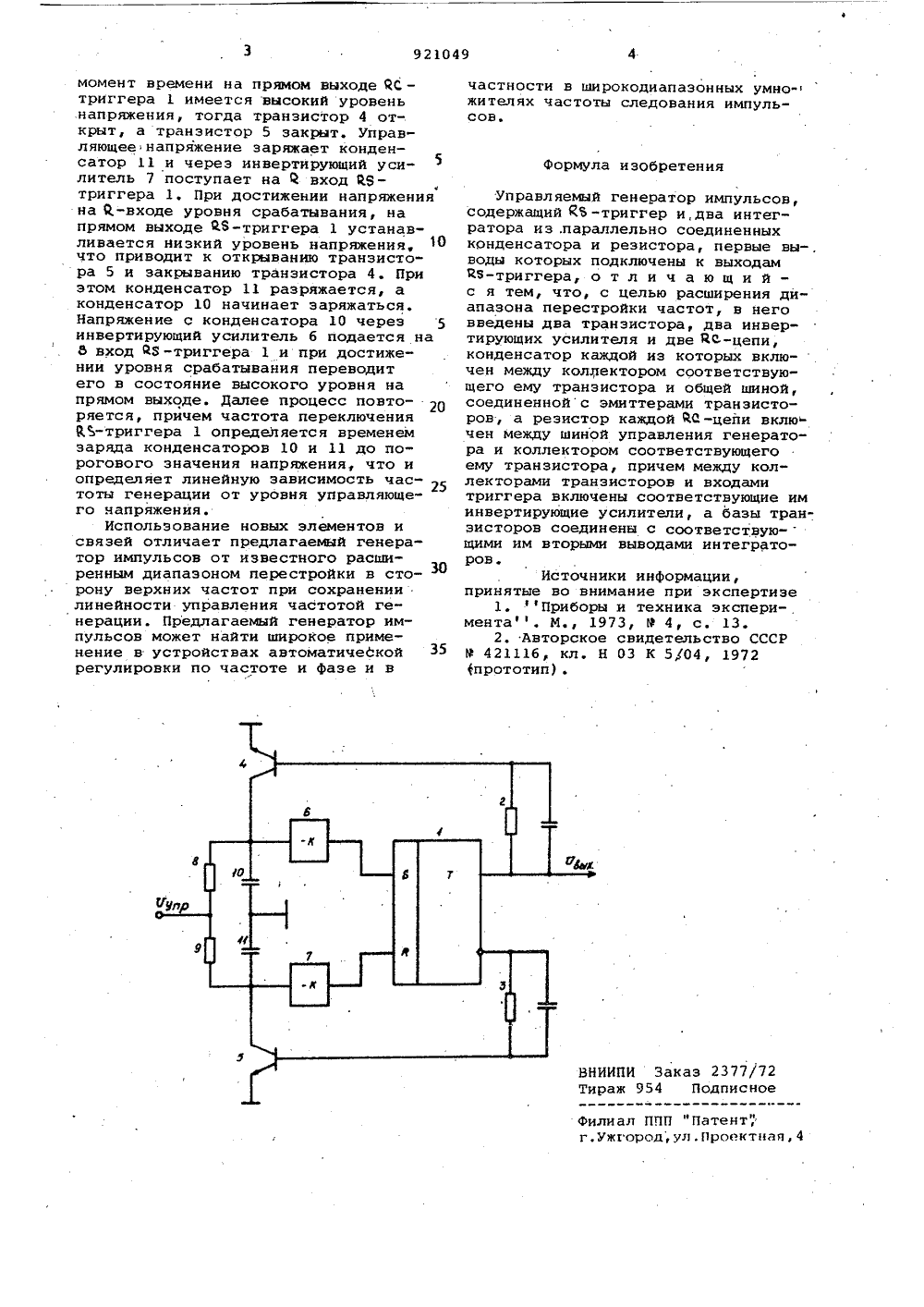

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(п)921049 111 М Кз Н 03 К 3/26 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 1504.82(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в радиоэлектрОнных устройствах различного назначения.5Известен управляемый генератор им- пульсов, содержащий два инвертора идве ВС-цепи 1.Недостатком известного генератора является ограниченный диапазон перестройки частот.Известен также широкодиапазонный генератор импульсов, содержащий ВЯ- триггер и два интегратора из параллельно соединенных конденсатора и резистора, первые выводы которых под ключены к выходам ВЯ-триггера 2.Недостатком известного генератора, является ограниченная верхняя частота перестройки из-за шунтирования вы 20ходов триггера времязадающими цепя-. ми интеграторов.Цель изобретения - расширение диапазона перестройки частот.Поставленная цель достигается тем, что в управляемый генератор импуль сов, содержащий 1-триггер и два интегратора иэ параллельно соединенных конденсатора и резистора, первые выводы которых подключены к выходам л-триггера, введены два транзистора, 30 два инвертирующих усидителя и две -цепи, конденсатор каждой из которых включен между коллектором соответствующего ему транзистора и общей шиной, соединенной с эмиттерами транзисторов, а резистор каждой КС - цепи включен между шиной управления генератора и коллектором соответствующего ему транзистора, причем между коллекторами транзисторов и входами триггера включены соответствующие им инвертирующие усилители, а базы транзисторов соединены с соответствукнцими им вторыми выводами интеграторов.На чертеже приведена прииципиальная электрическая схема управляемого генератора импульсов.Генератор содержит ЯС-триггер 1, интеграторы 2 и 3 из параллельно соединенных конденсатора и резистора, транзисторы 4 и 5, инвертирующие усилители 6 и 7 и две 1 С -цепи из резисторов 8 и 9 и конденсаторов 10 и 11.Работа управляемого генератора импульсов основана на формировании пилообразного напряжения при очередном заряде конденсаторов 10 и 11 С-цепей от источника управляемого напряжения. Пусть в рассматриваемый921049 формула изобретения ИИПИ Закраж 954 2377/72 дписное момент времени на прямом выходе ЙС - триггера 1 имеется высокий уровень .напряжения, тогда транзистор 4 открыт, а транзистор 5 закрыт, Управляющее напряжение заряжает конденсатор 11 и через инвертирующий усилитель 7 поступает на 1 вход 18- триггера 1, При достижении напряжения на К-входе уровня срабатывания, на прямом выходе М-триггера 1 устанавливается низкий уровень напряжения, что приводит к открыванию транзистора 5 и закрыванию транзистора 4, При этом конденсатор 11 разряжается, а конденсатор 10 начинает заряжаться. Напряжение с конденсатора 10 через 5 инвертирующий усилитель 6 подается на Ь вход 3 -триггера 1 и при достижении уровня срабатывания переводит его в состояние высокого уровня на прямом выходе. Далее процесс повторяется, причем частота переключения КЪ-триггера 1 определяется временем заряда конденсаторов 10 и 11 до порогового значения напряжения, что и опРеделяет линейную зависимость час тоты генерации от уровня управляющего напряжения.Использование новых элементов и связей отличает предлагаемый генератор импульсов от известного расширенным диапазоном перестройки в сторону верхних частот при сохранении линейности управления частотой генерации. Предлагаемый генератор импульсов может найти широкое применение в устройствах автоматической 35 регулировки по частоте и фазе и в частности в широкодиапазонных умно-жителях частоты следования импульсов. Управляемый генератор импульсов,содержащий Ъ -триггер и, два интегратора из .параллельно соединенныхконденсатора и резистора, первые вы-,воды которых подключены к выходамз-триггера, о т л и ч а ю щ и й -с я тем, что, с целью расширения диапазона перестройки частот, в неговведены два транзистора, два инвертирующих усилителя и две ЙС-цепи,конденсатор каждой из которых включен между коллектором соответствующего ему транзистора и общей шиной,соединеннойс эмиттерами транзисторов, а резистор каждой %С -цепи включен между шиной управления генератора и коллектором соответствующегоему транзистора, причем между коллекторами транзисторов и входамитриггера включены соответствующие иминвертирующие усилители, а базы транзисторов соединены с соответствующими им вторыми выводами интеграторов.Источники информации,принятые во внимание при экспертизе1, фПриборы и техника экспери-.мента. М., 1973, У 4, с. 13.2. Авторское свидетельство СССРМ 421116 кл, Н 03 К 5/04, 1972
