Валидов

Номер патента: 1303379

Опубликовано: 15.04.1987

Авторы: Валидов, Никольский, Струнский

МПК: B24B 3/00

Метки: микроинструмента, подачи

...в месте сопряжения обоих коромысел, а также необходимую нагрузку на микроинструментпри его затачивании,На коротком плече коромысла 6 крепится с возможностью поворота на оси12 держатель 13 микроинструмента,Шкала 14 позволяет оценивать уголподведения рабочей части микроинструмента к абразивной поверхности. 4 ОПроцесс подачи осуществляется следующим образом.Поворотом держателя 13 по шкале 14выставляется необходимый угол заточки микроинструмента. Затем осуществляется подвод держателя 13 с микроинструментом к абразивной поверхностипутем поворота пластины 2 в шарнире3 относительно пластины 1 при помощивинта 4. 50 Микроподача инструмента производится вращением гайки 8 винта 7, При этом изменяется положение длинного 9. 2плеча коромысла 5,...

Номер патента: 1170063

Опубликовано: 30.07.1985

Авторы: Валидов, Приходько, Шевнин

МПК: E02F 3/76

Метки: бульдозер

...машинам, аименно к землеройным машинам типа бульдозеров.Цепью изобретения является увеличение производительности. 5На фиг. 1 изображен бульдозер, вид в плане; на фиг.2 - то же, вид сбокуф на фиг.3 - разрез А-А на фиг,1, на фиг.4 - разрез Б-Б на фиг.1; на фиг.5 - узел 1 на фиг.1. ОБульдозер включает. в себя базовый трактор 1, толкающие .брусья 2, отвал 3, уширители 4 с ребрами 5, на которых попарно, смонтированы ролики 6. Ролики 6 охватывают вертикальные на- д правляющие 7, которые прикреплены к внешним 8 и внутренним 9 щекам рам уширителей 10. Щеки 8 и 9 соединены между собой брусьями 11, из которых нижние имеют проушины 12, в отверстия,.2 О которых установлены борты 13 крепления одной стороны подкоса 14. Другая сторона подкоса 14...

Номер патента: 564945

Опубликовано: 15.07.1977

Авторы: Валидов, Лапшин, Олефиренко, Раджапов, Тюменцев

МПК: B23P 19/027

Метки: вал-втулка, демонтажа, типа

...гидроцилиндра 7 выпрессовывается из его корпуса. Затем шток с поршнем освобождается из захвата 11, а корпус - из призмы 5. После этого силовой цилиндр 3 возвращают с помощью гидропривода в исходное положение для разборки следующего гидроцилиндра. ла изобр ср о р мУстройство д вал-втулка, сод станине стойку на ией силовых етен и яизделий тип.тированные нрасположеннына кори.се кото ля демонтаж сржащсе смои тележку цилиндром,Изобретение относится к устройствам для разборки механизмов и может быть использовано для разборки гидроцилиндров в процессе их ремонта.Известно устройство для сборки деталей, 5 которое содержит смонтированные на станине стойку и тележку с расположенным на ней силовым цилиндром, на корпусе которого закреплена...

Номер патента: 377560

Опубликовано: 01.01.1973

Авторы: Валидов, Зюзин, Паймеров, Тагиров, Тальдаев

МПК: F04F 9/06

Метки: предотвращения, пристеночной

...чертеже схематически показано описываемое устройство.Устройство содержит установленную на соединительном трубопроводе 1 охлаждаемую ловушку 2 с поворотными элементами 3 и колпачком 4 и клапан 5, расположенный на входе в откачиваемый объем б. В трубопроводе размещен источник коротковолновых ультрафиолетовых лучей, например трубчатая импульсная лампа 7, установленная электродами вниз и имеющая три высоковольтных вывода 8 (третий вывод на чертеже не показан).При остановке насоса поверхности трубопровода 1, клапана 5 и ловушки 2, обращенные к источнику, покрываются пленкой масла. Перед очередным запуском включают лампу 7, которая обеспечивает в небольшом промежутке времени диссоциирование тяже лых углеводородов на легкие углеводородыи...

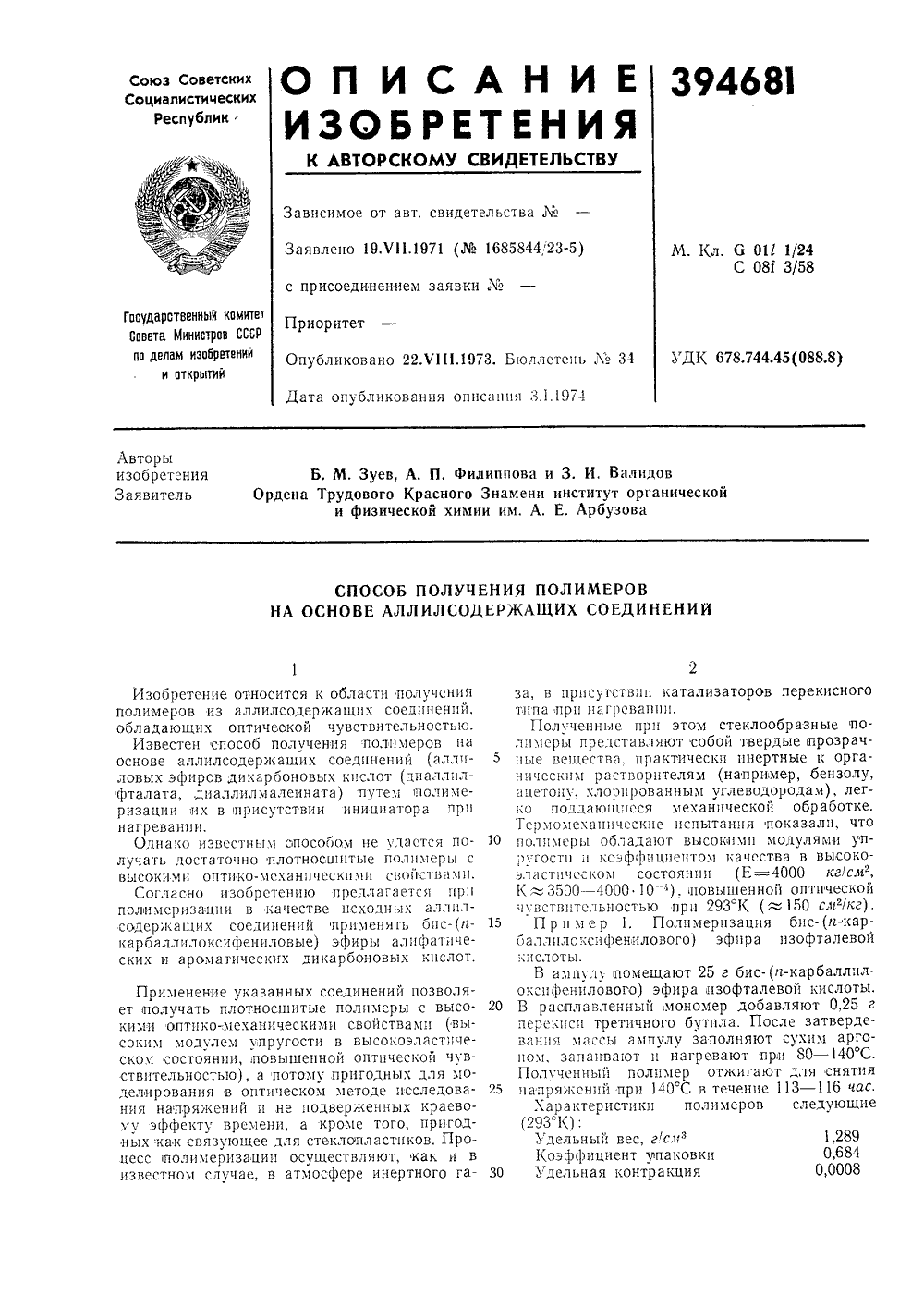

Номер патента: 394681

Опубликовано: 01.01.1973

Авторы: Валидов, Зуев, Физической, Филиппова

МПК: C08F 118/16, C08F 2/02

Метки: аллилсодержащих, основе, полимеров, соединений

...кислоты.В ампулу помещают 25 г бис-(и-карбаллилоксифенилового) эфира пзофталевой кислоты. В раоплаьленный мономер добавляют 0,25 г перекиси третичного бутпла. После затвердевания массы ампулу заполняют сухим аргоном, запаивают и нагревают при 80 - 140 С. Полученньш полимер отжигают для снятия напряжений при 140 С в течение 113 в 116 час,Характеристики полимеров следующие (293 К):Улельный вес, г/сл 9 Коэффициент упаковкиУдельная контракция 839 с 681 420 640 1-1 3 0 6,1 Пред" ет изобретения Сост)в)г)е,и, Л. ЧурсинаТскрсд Л. Боганов) 1(оррск.ор М. Лейзеран Редактор Е. Хорина Заказ 346213 Пзд. М 1851 Тираж 55 Подписое Ц 1 ИИП 1 Государственного комите)а Говегя ."иппстров СССР по делим пзог)регепий а открытий,Одул, удругости дрц 20...

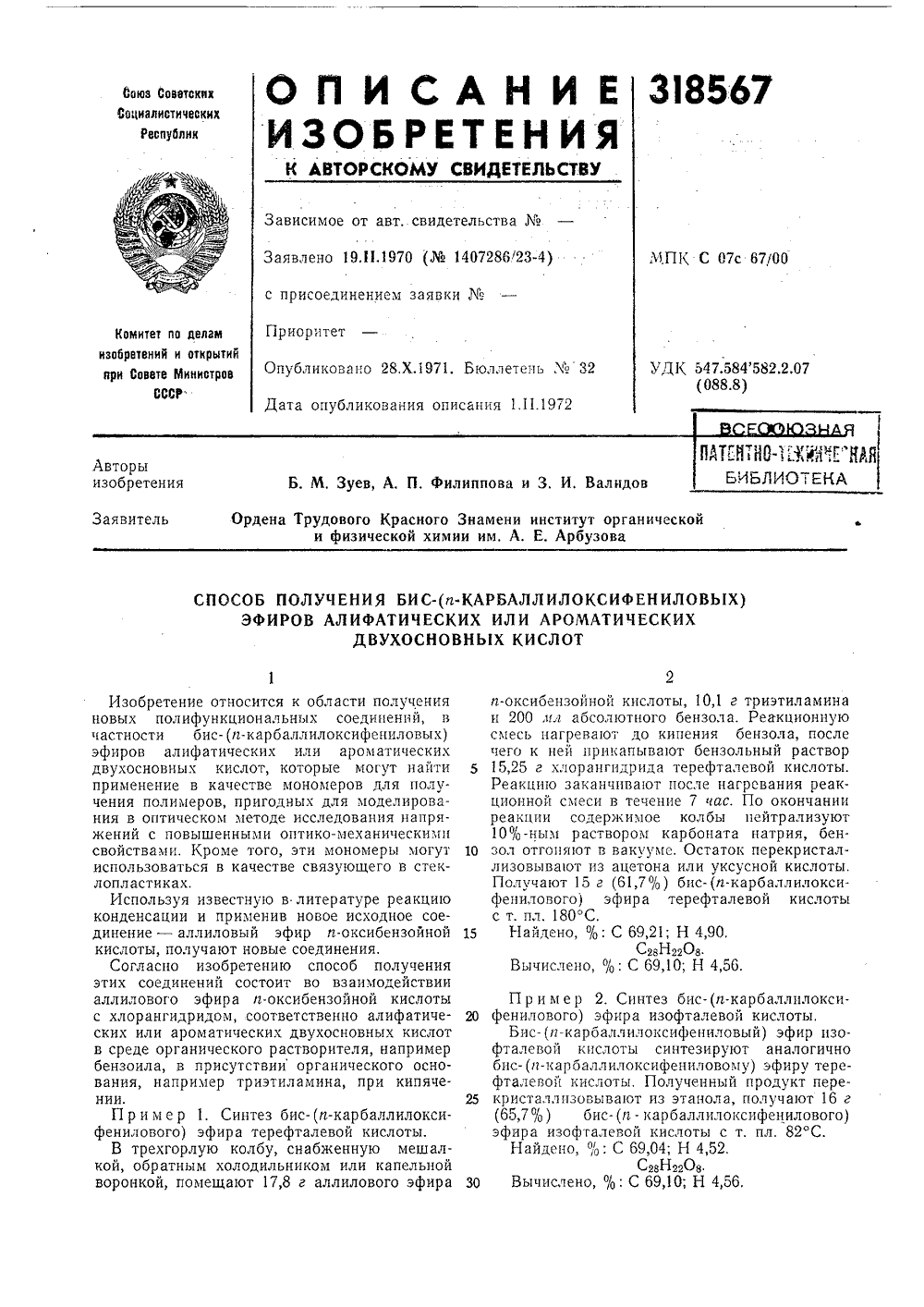

Номер патента: 318567

Опубликовано: 01.01.1971

Авторы: Валидов, Зуев, Ордена, Физической, Филиппова

МПК: C07C 67/14, C07C 69/44, C07C 69/773 ...

Метки: бис-(п-карбаллилоксифениловых

...способ получения этих соединений состоит во взаимодействии аллилового эфира гг-оксибензойной кислоты с хлорангидридом, соответственно алифатических или ароматических двухосновных кислот в среде органического растворителя, например бензоила, в присутствии органического основания, например триэтиламина, при кипячении. П р и м е р 1. Синтез бис-(и-карбалл фенилового) эфира терефталевой кисл В трехгорлую колбу, снабженную кой, обратным холодильником или ка воронкой, помещают 17,8 г аллиловоги-оксибензойной кислоты, 10,1 г триэтиламина и 200 и,г абсолютного бензола. Реакционную смесь нагревают до кипения бензола, после чего к ней прикапывагот бензольный раствор 5 15,25 г хлорангидрида терефталевой кислоты.Реакцию заканчивают после...

Номер патента: 309915

Опубликовано: 01.01.1971

Авторы: Ахмадеев, Валидов, Дедюхин, Караулова, Мирум

МПК: C03C 17/25

Метки: оптических, просветления

...Достигается это тем, что в качестве титаносодержащего соединения используют спиртовой раствор тригидроксотитаномонохлорида.Процесс просветления состоит из следующих операций.1. Приготовление спиртового раствора эфира ортокремневой кислоты путем растворения необходимого количества (от 3 до 45 г на 100 мл раствора) этилового эфира ортокремневой кислоты в 100 мл спирта с добавкой НС 1 и выдерживанием спиртового раствора 1 - 2 сутки для стабилизации и созревания;2. Приготовление спиртового раствора тригидроксотитаномонохлорида растворением(от 2 до ом сп навески вещества в этила 15 г на 100 мл раствора); 3. Приготовление смес ров этилового эфира ор 5 и тригидроксотитаномоно 4, Последовательное на поверхность детали (1...

Номер патента: 277169

Опубликовано: 01.01.1970

Авторы: Валидов, Зюзин, Казанский, Паймеров, Тагиров, Тальдаев

МПК: F04B 37/08

Метки: ловушка, охлаждаемая

...чему зазоры между ними изменяются в зависимости от давления в откачиваемой системе.На чертеже изображен разрез ловушки.Внутри корпуса 1 расположены медная трубка 2 для пропускания хладореагента, приваренные к ней, неподвижные медные жалюзийные пластины 3, поворотные жалюзийные пластины 4, верхние концы которых шарнирно связаны с неподвижными пластинами, а нижние - со связующей планкой б. Планка может быть перемещена вниз посредством рычага б, Последний передвигается известны сильфонным передатчиком движения в вакуум,Принцип работы ловушки заключается вслед ющем,В начале работы до соединения насоса соткачиваемым объемом планка б занимает5 положение 1, неподвижные пластины открыты,обращены к откачпваемому обьему, а поворотные закрыгы....

Номер патента: 268622

Опубликовано: 01.01.1970

Авторы: Ахмадеев, Валидов, Иванов, Тьх

МПК: C03C 17/22

Метки: оптических, покрытие, просветления

...МПК С 03 с 17/22УДК 666.1.056 (088,8) Комитет по делом изобретений и открытий при Совете Миииетрое СССРОпубликовано 10,1 Ч.1970. Бюллетень14Дата опубликования описания 13.И 1.1970 М. А. Валидов, В. А. Иванов и М. Х, Ахмадеевчч, члч Авторыизобретения Заявитель ПОКРЫТИЕ ДЛЯ ПРОСВЕТЛЕНИЯ ОПТИЧЕСКИХ ДЕТАЛЕЙ Изобретение может быть использовано встекольной промышленности. Известно покрытие для просветления оптических деталей на основе фтористого магния. Б Предложенное покрытие содержит 85 -90 вес. % фтористого магния и 10 - 15 вес. % фтористого церия. Покрытие на основе смеси фтористого магния и фтористого церия позволяет аовысить 10механические свойства просветляющего слоя, не снижая при этом просветляющего эффекта.Предмет и во бр ет...

Номер патента: 266265

Опубликовано: 01.01.1970

Авторы: Валидов, Гисин

МПК: G01J 1/22, G01J 3/02

Метки: интерференционный, фильтр

...из пары: германий - фтористый стронций.Это позволяет повысить устойчивость фильтров к климатическим и механическим факторам, а также расширить область их прозрач ности до 25 мкм.Изготовление фильтров осуществляется на вакуумной установке, обеспечивающей контроль за толщинами слоев и нагрев подложек в процессе испарения. Германий (монокри сталл) испаряется из графитовых тиглей, а фтористый стронций - из вольфрамовых лодочек. Давление в процессе испарения не должно превышать 5 10 "мм рт. ст. Подложки перед испарением нагреваются до темпе ратуры 270 - 300 С, В процессе нанесения слоев их температура должна поддерживаться в интервале 270 - 320 С. Необходимо обеспечить равномерный нагрев подложек и образца, по которому ведется контроль...

Номер патента: 246890

Опубликовано: 01.01.1969

Авторы: Ахмадеев, Валидов, Иванов

МПК: G02B 1/11

Метки: оптическое, покрытие, просветляющее

...по делам изобретений и открытий при Совете Министров СССРАвторыизобретения М. А. Валидов, В, А. Иванов и М. Х. Ахмадеев Заявитель ПРОСВЕТЛЯЮЩЕЕ ОПТИЧЕСКОЕ ПОКРЬТИЕ Известны тонкослойные оптические просветляющие покрытия, содержащие сернистый цинк и используемые, например, для просветления окон из германия,Для повышения эффективности просветления и улучшения эксплуатационных свойств в состав предложенного покрытия введен фтористый церий в количестве 15 - 35% по весу. Это позволяет получить покрытие с коэффициентом пропускания в максимуме просветления 0,99 и выше. В общем случае, используя смесь СеРз и 2 пЯ, можно получить однородные пленки, значения показателей преломления которых лежат в пределах 1,57 - 2,2. Полученные пленки можно...

Номер патента: 140179

Опубликовано: 01.01.1961

Автор: Валидов

МПК: C03C 17/36

Метки: алюминиевой, алюминированного, зеркала, отражательной, поверхностью, стеклянного

...пленка сернистого цинка толщиной в четверть длины волны для видимой области спектра. Затем, испарением же, в вакууме наносится компенсирующая скачок фазы пленка фтористого магния оптической толшинои, равной половине величины скачка фазы на границе алюминий - фтористый магний. На пленку фтористого магния наносится непрозрачный слой алюминия, защитный слой меди и после снятия деталей с вакуумной установки наносится непрозрачный слой бекелитового лака с алюминиевым пап олнителем.Изготовленное таким о ркало обладает ббльшициентом отражения, чем зе зготовляемые ранееспособами с алюминиевой о ьной поверхностью и от140179 механической прочности к высшей - нулевой - группе прочности, Они могут быть использованы при работе в исключительно...
