Тяжкун

Номер патента: 1368975

Опубликовано: 23.01.1988

Авторы: Самойлов, Сорокина, Тяжкун

МПК: H03K 19/00

Метки: импульсное, логическое

...1 появляется инверсный уровень "Лог.1" и через диод 3 заряжается конденсатор 4. Через оба выхода логического элемента 2, выполненного по схеме расширителя по ИЛИ, ток не протекает. Поэтому транзистор 7 закрыт, а конденсатор 4 не разряжается через резистор 5.При появлении на входе устройства уровня "Лог.1" на выходе логического элемента 1 уровень "Лог.О", который не влияет на напряжение конденсатора 4. Через выходы логического элемента45 2 протекает ток по цепи конденсатор 4 - резистор 5 - второй выход - первый выход - база транзистора 7. Этим током открывается транзистор 7 и протекает ток в первичной обмотке трансформатора 8.Если режим открытого транзистора 7 продолжается дольше допустимого (большая длительность уровня "Лог.1" на...

Номер патента: 1345337

Опубликовано: 15.10.1987

Авторы: Глоба, Рогозов, Тяжкун

МПК: H03K 19/088

Метки: разностный, элемент

...коллектор транзистора16 соединен с шиной питания, то выходом устройства является эмиттер ина эмиттере сформируется выходноенапряжение низкого уровня,При поступлении на один из входовустройства сигнала низкого уровняоткрывается сначала транзистор 13а потом транзистор 1 О,Указанная последовательность отпирания транзисторов задается разными уровнями входного напряжения отпирания (О,о и Ц,1 ) этих транзисторов (также как и в прототипе задается задержка отпирания транзистора 10),Оз = Е - 1 вэоэ - 1-111 ВэоЕ-Б -11 ---- Рю ВзошлоБ810где Е - напряжение питания;- напряжение отпирания транзисторов 10 и 13;11 - напряжение отпирания диода,15 Задержка отпирания транзистора10 после отпирания транзистора 13обусловлена также большим...

Номер патента: 1345336

Опубликовано: 15.10.1987

Авторы: Рогозов, Тяжкун

МПК: H03K 19/088

Метки: разностный, элемент

...резистор 7 " с базойп-р-п.-транзистора 4, первый коллекторкоторого через четвертый резистор 8 эсоединен с базой и-р-и-транзистора3, которая через третий резистор 9соединена с коллектором многозмиттерного транзистора 1, база которогочерез первый резистор 10 связана сшиной 12 питания, эмиттеры п-р-п-.транзисторов 3 и 4 соединены с общейшиной, первый и второй выходы 13 и14 подключены к коллектору и эмиттеру транзистора 2, второй коллектортранзистора 4 и второй дополнительный коллектор транзистора 3 соедине.ны с первым и вторым дополнительнымивыходами 15 и 16.Разностный элемент работает следующим образом.В статическом режиме транзистор2 закрыт, и на выходах 13 и 14 высокий или низкий уроввнь напряжения взависимости от подключения транзистора...

Номер патента: 1327286

Опубликовано: 30.07.1987

Авторы: Рогозов, Сорокина, Тяжкун

МПК: H03K 19/091

Метки: согласования

...логического уровня. В этом случае п-р-п-транзистор 3 закрыт, п-р-и-транзистор 2 открыт, следовательно, р-и-р-транзистор 1 будет инжектировать ток. Закрытый и-р-и-транзистор 3 не влияет на состояние п-р-и- транзисторов 6 7 управление которыми осуществляется п-р-и-транзисторами 4 и 5. Предположим, что в начальный момент времени на информационный вход 12 подается сигнал высокого логического уровня. Следовательно, п-р-и-транзистор 4 будет насыщен, а и-р-и-транзистор 5 закрыт, поэтому и-р-и-транзистор 6 будет закрыт, а и-р-и-транзистор 7 . - открыт, на выходе 11 устройства установится сигнал низкого логического уровня, При появлении на информационном входе 12 сигнала низкого логического уровня, закроется л-р-и-транзистор 4, после чего...

Номер патента: 1290513

Опубликовано: 15.02.1987

Авторы: Рогозов, Сорокина, Тяжкун

МПК: H03K 19/091

Метки: типа, уровня, эсл-и

...первом случае напряжение наэмиттере транзистора 1 меньше, чем13 ймакскэн сЬ.синр 2 мансгде Ун - максимальное напряжениенасыщения между первым коллектором и эмиттером транзистора 2.Реально, устойчивая работа (запирание) транзистора 9 обеспечивается при напряжении, близком к нулю напряжение на эмиттере транзистора2, В этом случае весь ток второгоколлектора транзистора 3 протекаетчерез базо-эмиттерный переход транзистора 1, а транзистор 2 заперт.Ток, задаваемый третьим коллекторомтранзистора 3, течет на базу транзистора 9, который формирует на выходе 10 устройства сигнал низкогоуровня,Если напряжение, поданное на эмиттер транзистора 2, меньше напряжения, поданного на эмиттер транзистора 1, то весь ток второго коллекторатранзистора 3...

Номер патента: 1290512

Опубликовано: 15.02.1987

Авторы: Самойлов, Сорокина, Тяжкун

МПК: H03K 19/08

Метки: уровня

...подключен к выходу устройства,1 12905Изобретение относится к импульснойтехнике и предназначено для преобразования цифровых сигналов уровней ТТЛэлементов, МОП-, КМОП-элементов идругих в сигналы логических уровнейэлементов ЭСЛ-типа.Цель изобретения - расширение об"ласти применения преобразователяуровня путем обеспечения преобразования в уровни ЭСЛ-элементов, кроме 10уровней ТТЛ-элементов, уровней ДТЛ-,БМЯП-, МДП- и РТЛ-элементов,На чертеже приведена принципиальная схема преобразователя уровня.Устройство содержит первый 1 и вто 15рой 2 источники тока, л-р-и-транзистор 3, первый 4 и второй 5 р-и-р-транзисторы первый 6, второй 7 и третий8 диоды, первый 9 и второй 10 рези"сторы. Первые выводы источников тока1 и 2...

Номер патента: 1287284

Опубликовано: 30.01.1987

Авторы: Рогозов, Сорокина, Тяжкун

МПК: H03K 19/092

Метки: уровня

...4 О3 при превышении током нагрузки до- .пустимого значения, то в дальнейшемрассматриваем два режима работы устройства;В первом режиме сопротивление нагрузки находится В допустимых пределах (К- К и ), во втором - сопротивление нагрузки ниже допустимого зна чения Р"К о )Предположим, что Кг К, В этом 5 О,случае с появлением ка входе устройства сигнала "1" прежде всего срабатывает элемент И-НЕ 1, причем соотношение резистора 6 и входной емкости триггера 5 Шмидта по второмувходу надо обеспечить таким, чтобыпотенциал на первом входе триггера5 Шмидта 5 упал до уровня "О" до 84того, как потенциал на втором входевозрастет до уровня "1", Транзистор3 открывается током через свой база-эмиттерный переход и резисторы2 и 3, и через сопротивление...

Номер патента: 1277381

Опубликовано: 15.12.1986

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/088

Метки: многофункциональный, структуры, цифровой, элемент

...12 напряжение высо" кого уровня - сигнал "1".При подаче на все управляющие входы 16 и 17 сигнала "1" состояние на выходе 12 зависит от изменения напряжения на сигнальном входе 15. При переходе этого напряжения от уровня "1" к уровню "0" током через резистор 14 и базоэмиттерные переходы транзисторов 10 и 11 отпирается транзистор 11 и формируется сигнал "0" на выходе 12. Отпирающий ток существенно возрастает за счет добавочного тока емкости нагрузки через транзистор 10 в базу транзистора 11.Данное увеличение базового тока и обуславливает возрастание нагрузочной способности элемента.Через некоторое время после отпирания транзистора 11 откроется и перейдет в режим насыщения транзистор 8, что вызовет запирание транзисторов 10 и 11, и на...

Номер патента: 1275744

Опубликовано: 07.12.1986

Авторы: Рогозов, Сорокина, Тяжкун

МПК: H03K 5/00

Метки: биполярного, однополярный, сигнала

...НЕ-ИЛИ 8, ЗОвыход которого соединен с шиной 9синхронизации, а второй вход - с выходом первого элемента ИЛИ 4,Преобразователь работает следующим образом,При разности напряжений междувходами преобразователя, по модулюменьшей порога срабатывания входногокаскада, на выходах последнего присутствуют сигналы логической "1",На выходе синхронизации сформированлогический "О", а на информационномвыходе - предыдущее состояние КЯ"триггера, На входы устройства подаются противофазные сигналы, 45Возможны два варианта работы преобразователя: когда воздействиевходного сигнала вызывает появлениенулевого уровня на первом выхоцекаскада и когда воздействие входно 50го сигнала вызывает появление нуле"вого уровня на втором выходе входного каскада 1.В первом...

Номер патента: 1272498

Опубликовано: 23.11.1986

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/088

Метки: разностный, элемент

...й с ятем, что, с целью расширения функ-циональных воэможностей и снижениявыходного напряжения низкого уровня, введены два р-п-р-транзистора ипятый резистор, причем эмиттеры первого и второго р-и-р-транзисторовсоединены с шинойпитания, база первого р-п-р-транзистора соединена спервым выводом второго резистора,второй вывод которого соединен санодами диодов и через четвертый резистор подключен к коллектору первого и базе второго р-и-р-транзистора, коллектор которого соединен с. база и-р-и-транзистора через пятыйрезистор соединена с общей шиной,катоды диодов подключены к входамИэЛемента, а эмиттер п-р-п-транзисто-,,ра соединен с дополнительным выходомэлемента, 27Изобретение относится к импульсной технике и может быть использовано в качестве...

Номер патента: 1269253

Опубликовано: 07.11.1986

Авторы: Рогозов, Сорокина, Тяжкун

МПК: H03K 19/091

Метки: схема, типа, четность

...пороговых элементов в их базы инжектируются токи на "0,5" дискре те меньше требуемого значенияВ эмиттеры переинжектирующих транзисторов 21-24 инжектируются такие значения тока, с учетом коэффициентов передачи по току, при которых их коллектор.45 ные токи равны двум дискретным, однако на чертеже считается, что их коэффициенты передачи по току равны единице. На фиг.2 приводится топологический чертеж фрагмента схемы; вклю чающий транзисторы 1, 2, 3, 13, 21, 16, 10, 19, 20 24 и 25.Схема контроля и четность реализует функцию четности в зависимости от значения контрольного разряда в 55 следующим образом1 при в = 1, Р = 1 при четном числе "1",Р = 0 при нечетном числе " 1" при В = 0 реализуется функция нечет- ности Р = 1 при нечетном числе...

Номер патента: 1262718

Опубликовано: 07.10.1986

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/088

Метки: разностный, элемент

...транзистора 1 и базой транзистора 3, эмиттер которого соединен с общей шиной, второй 30 резистор 8 включен между базой и эмиттером транзистора 3, коллектор и эмиттер транзистора 2 подключены соответственно к выходу 9 и дополнительному выходу 10, а эмиттеры много эмиттерного транзистора 1 соединены с входами 11 элемента,Разностный элемент работает слеДУющим образом,При поступлении на все входы 11элемента напряжений высокого уровня,током через резисторы 5 и 4 и переход база-коллектор запирается транзистор 2, Соотношение резисторов 4 45и ,8 выбирается таким образом, чтобы через время (длительность выходного импульса разностного элемента)открылся транзистор 3 и зашунтировалбаза-эмиттерный переход транзистора 502Заданная...

Номер патента: 1202049

Опубликовано: 30.12.1985

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/091

Метки: входной, л-типа, транслятор

...снова сигнал низкого логического уровня, то при уменьшении входного тока третьего транзистора 5 на величину 1 последний закрывается. Поэтому начинается заряд входных емкостей шестого транзистора 7 инжектором, т.е. коллекторным током транзистора 10 через шестой транзистор 8. В результате через времяпятый транзистор 7 открывается. На выходной шине 9 устройства формируется сигнал низкого логического уровня. Отметим, что транзистор 4 выполняет функцию ограничителя входного тока третьего транзистора.5. Коллекторный ток второго транзистора 4 равен коллекторному току первого транзистора 2, так как эффективный коэффициент передачи токового повторителя на втором транзисторе 4 ра-вен единице (В,р = 1). Получение требуемого коэффициента...

Номер патента: 1133608

Опубликовано: 07.01.1985

Авторы: Носиков, Самойлов, Тяжкун

МПК: G08C 15/06

Метки: информации, сжатия

...записи в счетчик определенного числа, ограничивающего величину М (по приведенной вышеФормуле) шагов без выдачи информациина выход устройства в связи с линейностью входного сигнала,Устройство работает следующим образом,В блоке 1 памяти по сигналу блока2 сравнения запоминается выборка (текущая информация о входном сигнале), Запомненное значение сравнивается с текущим в блоке 2 сравнения, Если модуль разности превышает допуск,то блок 2 сравнения выдает информацию о знаке приращения на вход бло-.ка 4 определения знака приращенияи подает сигнал записи в блок 1 памяти, где запоминается новая выборка. Блок 4 определения знака приращения в случае смены знака очередного приращения подает сигнал в блок3 ключей и в блок 5 сравнения временньк...

Номер патента: 1129584

Опубликовано: 15.12.1984

Авторы: Самойлов, Тяжкун

МПК: G05B 1/01

Метки: пороговое

...по-. мехоустойчивости устройства за счет обеспечения возможности подавления пачек коротких помех. Поставленная цель достигается тем, что в пороговое устройство, содержащее шину выходного сигнала, два инвертора, два пороговых элемента верхнего и нижнего уровней, входы которых подключены к шине входных сигналов, а выход порогового элемента нижнего уровня подключен к входу первого инвертора, введены два диода, два резистора, конденсатор и триггер Шмитта, выход которого подключен к шине выходного сигнала, а вход подсоединен через конденсатор к шине нулевого потенциала и непосредственно к катоду первого диода и аноду второго диода, катод которого подключен через первый резистор к выходу первого инвертора, а анод первого диода...

Номер патента: 1067601

Опубликовано: 15.01.1984

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/088

Метки: выходной, каскад

...импульсов и найбольшей емкости нагрузки См . Соотношение номиналов первого и второго резисторов определяется соотношением выходного тока формирования фронта напряжения на нагрузке и токаформирования вершины выходного импульса напряжения. В цифровых логических элементах, магистральных усилителях величина выходного тока приформировании фронта импульса превышает величину тока вершины импульса на 2-3 порядка, такие же и соотношения номиналов первого и второго резисторов. В реальных устройствах длительность фронта в 10-20раз меньше периода выходных импульсов, поэтому средняя за период мощность Р 1 , потребляемая выходным каскадом в результате протеканиятока через первый резистор , в 1020 раз превышает мощность, потребляемую в результате...

Номер патента: 1064459

Опубликовано: 30.12.1983

Авторы: Гайворонский, Самойлов, Тяжкун

МПК: H03K 13/24

Метки: биполярного, кода, однополярный

...чертеже изображена принципиальная схема устройства.Первый вход устройствачерез резистор 1 соединен с базой транзи" .стора 2, а через резистор 3 с базой транзистора 4, которая через фильтрующий конденсатор 5 соединена с базой транзистора б, через резистор 7 соединена с коллектором транзистора 8, второй вход устройства через резистор 9 соединен а баЗой транзистора б, а через резистор 10 с базой транзистора 11-,-" которая через фильтрующий конденсатор .12 соединена с базой транзистора 2, а через резистор 13 с кол;лектором транзистора 14, базы транзисторов 2, 4, б и 11 соединены с общей шиной соответственно через резисторы 15, 16, 17 и 18, Базы транзисторов 2 и 6 соединены с шиной источника питания и коллекторами этих транзисторов через...

Номер патента: 1045390

Опубликовано: 30.09.1983

Авторы: Самойлов, Тяжкун

МПК: H03K 17/08

Метки: импульсов, формирователь

...2, диод 3, . 55усилитель Дарлингтона 4, ъ -р-П-транзистор 5,резисторы 6-8 и конденсатор 9.Устройство работает следующим об"разом.При появлении на входе устройстванизкого напряжения на выходе ключевого элемента 1 появляется напряжение, открывающее транзисторы усилителя Дарлингтона 4, при эначитель- .ВЯИЛПИ Заказ 7574 59Филиал ППП Патент",г.У ной емкости нагрузки падением напряжения на резисторе 7 открываетсятранзистор 2 и начиМается зарядконденсатора 9. За время заряда максимальной емкости нагрузки конденсатор 9 не успеет зарядиться до напряжения отпирания транзистора 5При формировании вершины выходногоимпульса падение напряжения на резисторе 7 будет незначительным итранзистор 2 закроется, а конденсатор 9 разряжается через...

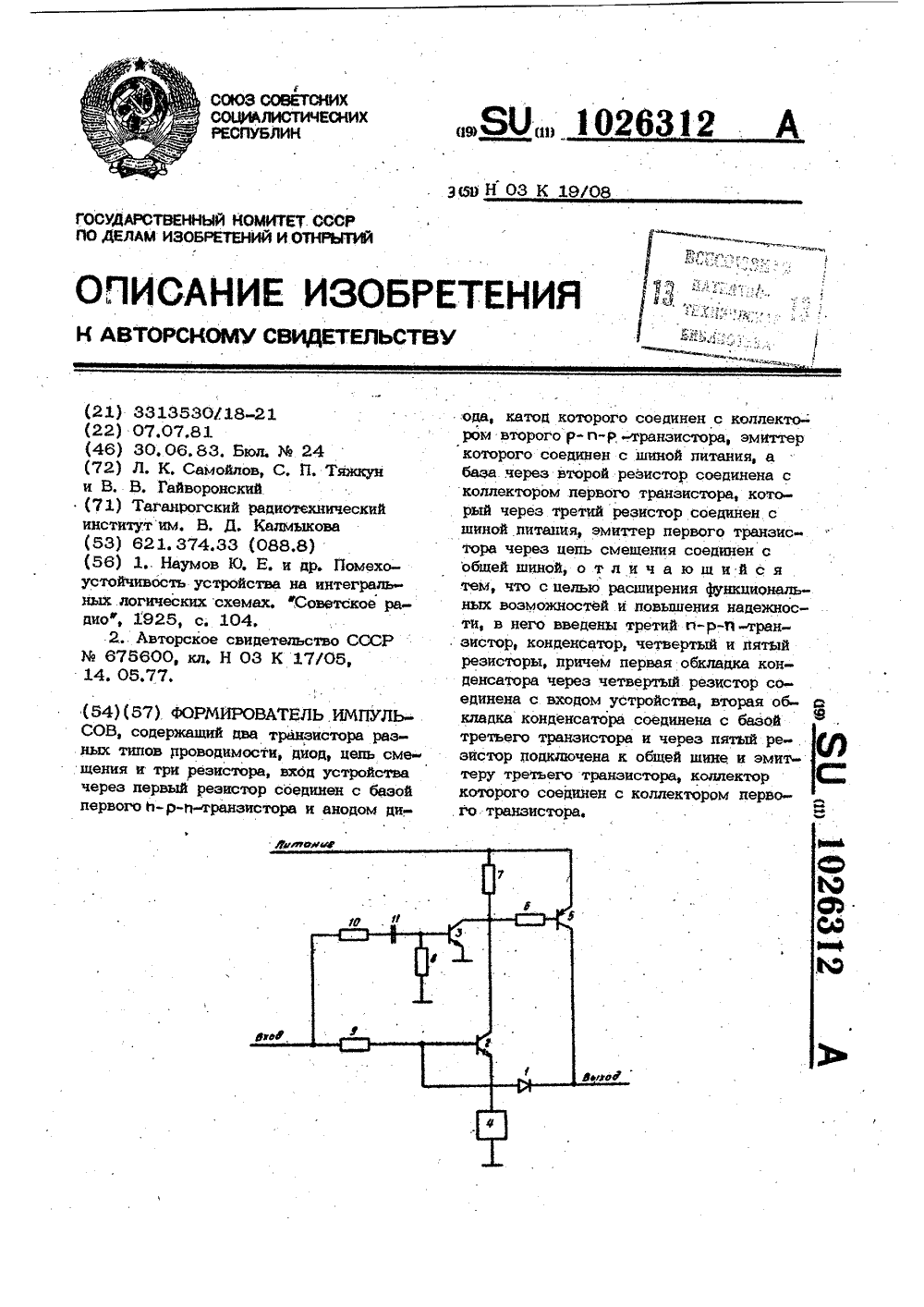

Номер патента: 1026312

Опубликовано: 30.06.1983

Авторы: Гайворонский, Самойлов, Тяжкун

МПК: H03K 19/08

Метки: импульсов, формирователь

...надежность при работе на емкостную на грузку, искажение длительности выходного сигнала, и наличие фступенькиф на переднем фронте выходного импульса, .что сужает его функциональные возможности.Цель изобретения - расширение функциональных возможностей и повышение надежности формирователя.Поставленная цель достигается тем, что в формирователь содержащий два транзистора разных типов проводимости, диод, цепь смещения и три резистора, вход устройства через первый резистор соединен с базой первого и- р- О транзистора и анодом диода, катод которогосоединен с коллектором второго р- ь- р транзистора, эмиттер которого соединен с шиной питания, а база через второй резистор соединена с коллектором первого транзистора, который через третий резистор...

Номер патента: 1003334

Опубликовано: 07.03.1983

Авторы: Гайворонский, Самойлов, Тяжкун

МПК: H03K 5/00

Метки: биполярного, кода, однополярный

...содержит первый и втот рой дифференциальные усилители на транзисторах 1 и 2, 3 и 4 соответственно, ключевые элементы на транзисторах 5 и б, элементы ИЛИ на транзисторах 7 и 8, выходной усилитель на транзисторах 9 и 10, делители напряжения на резисторах 11-18, фильтрующие конденсаторы 19 и 20, резисторы 21-35.Устройство работает следующим образом.При дифференциальном напряжении между первым и вторым входом по модулю меньше пороговой величины, задаваемой резисторами 21, 12 и 31, 17 соответственно в первом и втором дифференциальных усилителях, транзисторы 1 и 4 открыты, транзисторы 3, 2, б и 5 закрыты, на информационном выходе и выходе синхронизации будут низкие уровни напряжения, так как транзисторы 10 и 8 будут открыты и насыщены....

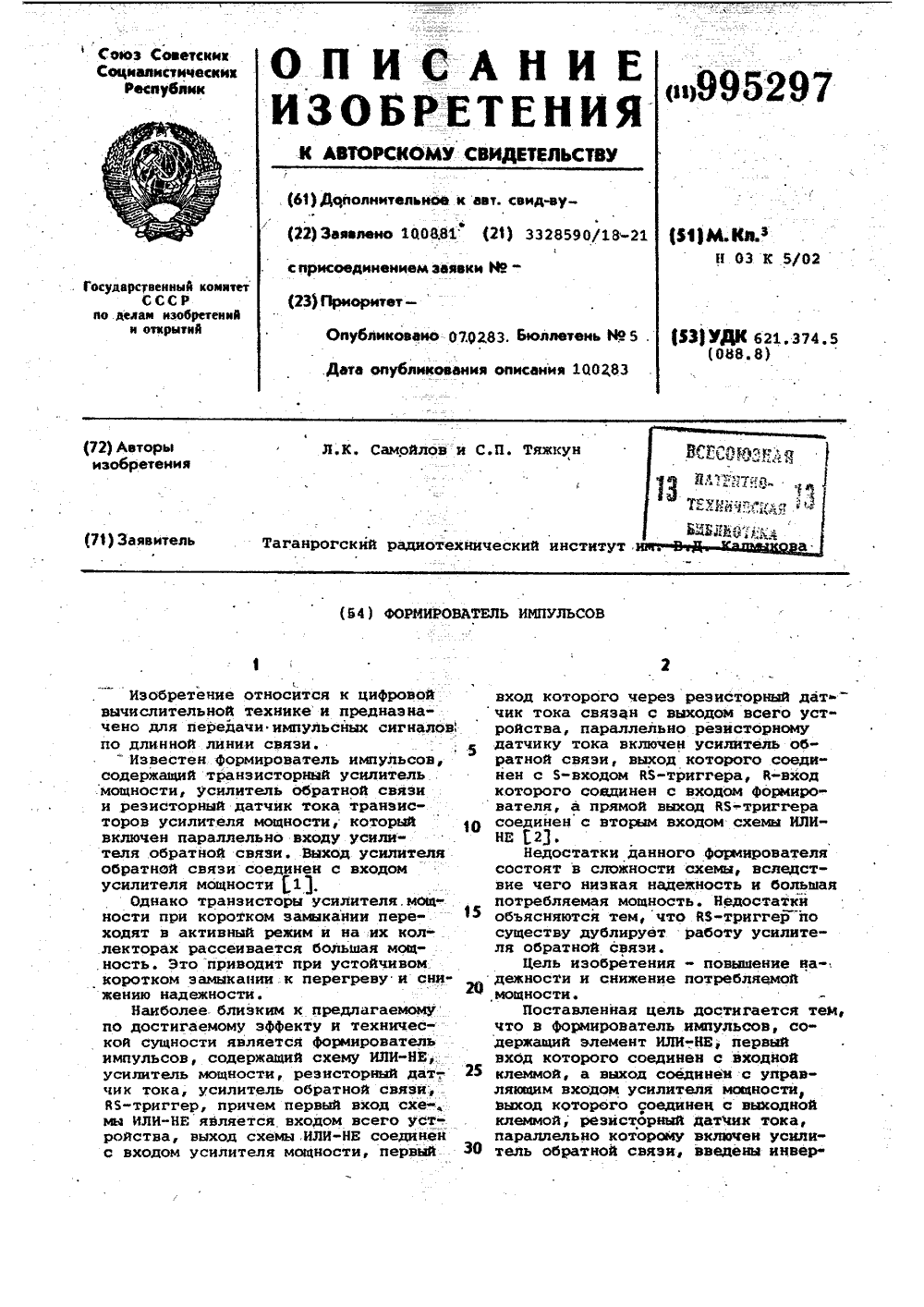

Номер патента: 995297

Опубликовано: 07.02.1983

Авторы: Самойлов, Тяжкун

МПК: H03K 5/02

Метки: импульсов, формирователь

...4,соединен с базой транзис-.35 тора 2,эмиттер которого соединен с клеммой нулевого потенциала,а первый коллектор соединен с вторым коллектором транзистора 1, с базой транзистора 3 и через резистор 8 связан с эмитте ром транзистора 5, коллектор которого является выходом формирователя и соединен с эмиттером транзистора 5, коллектор которого соединен с базой транзистора 5 и через резистор 9 свя- З 5 эан с эмиттером транзистора 5, кото", рый через резистор 10 связан с клеммой питания, а через резистор 11 связан с базой транзистора 4, которая через резистор 12 связана с вторым коллектором транзистора 2, эмиттер транзистора 4 соединен с клеммой питания. Формирователь импульсов работает следукаим образом.При появлении на входе...

Номер патента: 980289

Опубликовано: 07.12.1982

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 19/091

Метки: буферный, логический, типа, элемент

...через второй р-и-р и первый и-р-и-транзисторы 2 и 4. 5 Использование токового повторителя позволяет исключить из рассматриваемой схемы ограничивающие резисторы, В этом случае через первый и второй и-р-и-транзисторы 4 и 5 протекает ток,10 достаточный для отпирания первого р-п-р-транзистора 1.При изменении значения входного сигнала на логическую единицу открываются четвертый и шестой и-р-и-тран зисторы 7 и 9, Отпирание четвертого и-р-и-транзистора 7 приводит к запиранию пятого ии-транзистора 8, при этом третий и-р-и-транзистор б ,не открывается, так как ток, инжекти руемый третьим р-и-р-транзистором 3 в базу третьего и-р-и-транзистора 6, ранее отбираемый в коллектор пятого и-р-и-транзистора 8, отбирается четвертым и-р-и-транзистором 73...

Номер патента: 970693

Опубликовано: 30.10.1982

Авторы: Рогозов, Самойлов, Тяжкун

МПК: H03K 17/60

Метки: выходной, каскад

...на шине 11 входа. Открываются транзисторы 4 и 5 и закрыва ется транзистор 2. Через транзистор 4 и резистор 8 течет большой базовый ток транзистора 1, обеспечивая большой ток коллектора транзистора 1 и быстрый заряд емкости нагрузки. 15 По окончании времени импульса отпирающего напряжения будет открыт напряжением на шине 12 транзистор 4 и через него, резистор 7 и открытый транзистор 5 потечет базовый ток 20 транзистора 1, обеспечивающий на шине 12 небольшой ток, формирующий вершину выходного импульса. При появлении запирающего напряжения на шине 10 и отпирающего на шине 11 закрывается транзистор 1, открывается транзистор 2, через который будет разряжена емкость нагрузки и будет протекать входной токсхем, подключенных к шине 12 выхода....

Номер патента: 905956

Опубликовано: 15.02.1982

Авторы: Самойлов, Тяжкун

МПК: H02M 1/08

Метки: двухполярных, импульсов, формирователь

...накопится в состоянии "1в связи с отсутствием сигнала с выходаустройства опрепеления короткого замыкания. Выходной сигнал триггера подключает выходные каскады к линии связи изапирает эмиттерный повторитель, приэтом с выхопа блока управления подаетсясигнал на вход выходных каскадов, которые сформируют в линию связи импульсы35с полярностью, соответствующей информационному импульсу на входе блоке управления.При возникновении в линии связи короткого замыкания с приходом первого40синхроимпульса на входе блока определения короткого замыкания появляется сигнал, который переводит триггер в другоеположение 0, Напряжением с выхопатриггера отключаются, от линии выходные45каскады и подключается эмиттерный повторитель, который обеспечивает...

Номер патента: 729613

Опубликовано: 25.04.1980

Авторы: Носиков, Самойлов, Тяжкун

МПК: G08C 15/06

Метки: информации, сжатия

...Подписное ЦИ ИИ П И Государственного кок(нтета СССР по делак изобретений к открытий 31303, Москва, Ж - 33, Раушскан наб., д. 4/В Филиал ППП Патент( г, Ужгород, ул. Проектная, йРедактор А. ГребенникоааЗаказ 3286/43 У(ройс)вг р;Гн)т;1 т с:лс д, кцнм сбря :1(Б с)ликецзмя ги и си нилу блока 2 срзвнс )1 Я зс Но)1) (1)1)1,51 е)1)борк 11 къ)з 51 ИЦфОРМаЦИЯ 0 Цхягн)М СИ; )13.Е 3;1 ОМНС). Н(Е ЗНс 11 С"гИ( СРс)ВНИвсТСЯ С ГСЖЛ Ц 1 М Б ОЛО- кс 2 сравнения. .си модуль рззнс)сги црсБьц)с 1 ет Онъси, то 6,ок (Р(313(.1 и 51 )ь(дг)(1 информацию о знаке црирдцеения цд Вход бл 0 к с ) Оц Рс.Дсг си 51 з 13 з к 3 1)Р 1 Р д 1 е 1 и 51 1 через врезя:идержки з о о блока яодзс т с ) з, зд цс и В Г)лок ц с) мяти, 1)ес зс)номи и: (. Хс я10 3 3 51 3 ы бр к с) ....

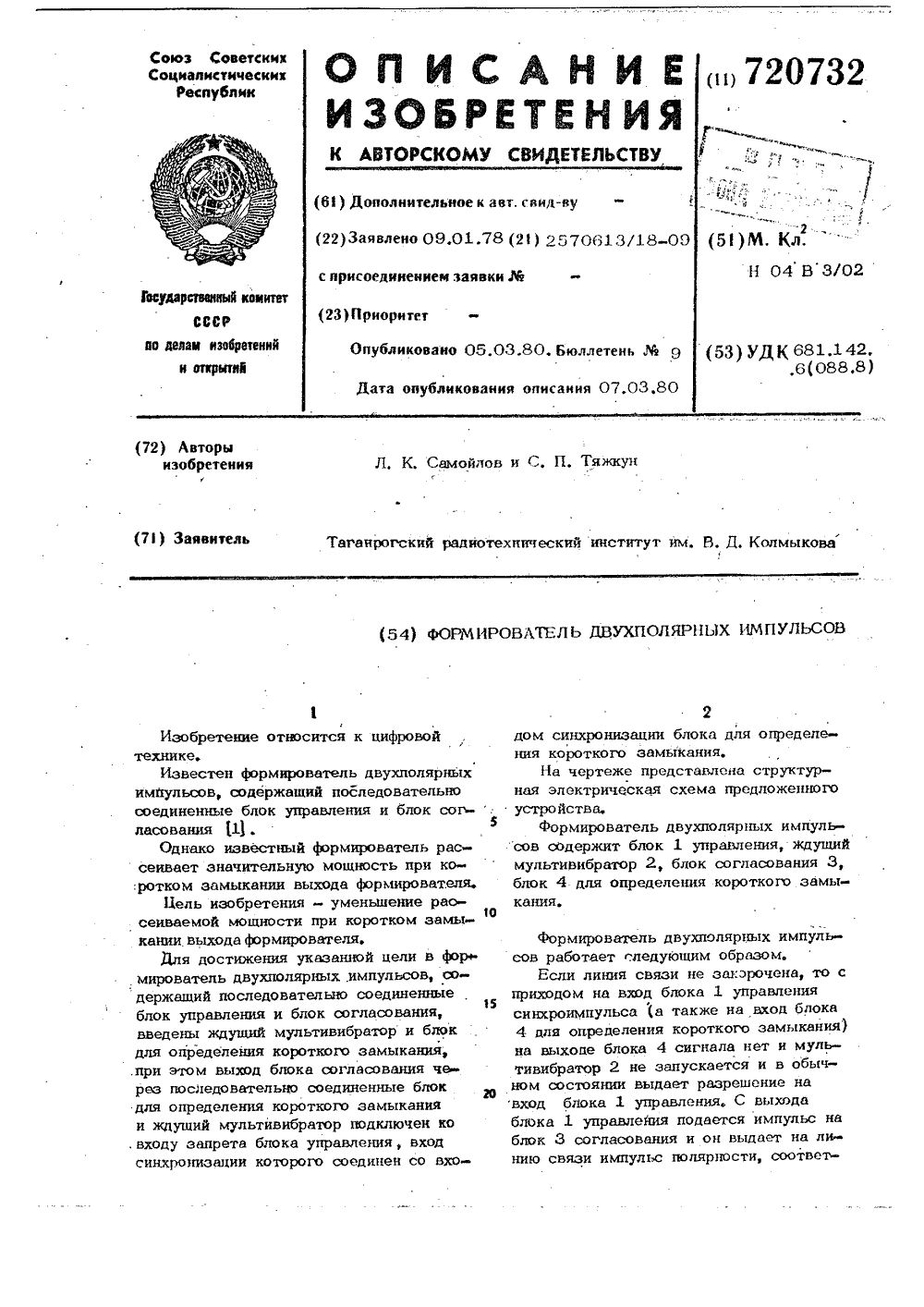

Номер патента: 720732

Опубликовано: 05.03.1980

Авторы: Самойлов, Тяжкун

МПК: H04B 3/02

Метки: двухполярных, импульсов, формирователь

...блок 3 согласования и он выдает на линию связи импульс полярности, соответСоставит Нанкина Техред С, О, Кабаригай, Ред ктор М. Демч ЭКПодписноеого комитета СССРний и открытий5, Раушская набд. аказ 347) Тираж 729 ЦНИИПИ Государстве по делам изобрете 113038, Москва, Ж 3филиал ППП Патент", г. Ужгород, ул ктная,. 4 3 7207сгвующий информационному импульсу навыходе блока 1.Если на линии произошло короткоезамыкание, то с приходомпервого син хроимпульса срабатывает блок 4 дляопределения коротюго замыкания, происходит запуск мультивибратора 2 иотключения блока 1 управления запрещающим сиг-,налом с мультивибратора 2, После окон-чания импульса мультивибратора 2 оче Оредной синхроимпульс снова запускаетблок 4 для определения короткого замыкания. Эти...
