Формирователь импульсов

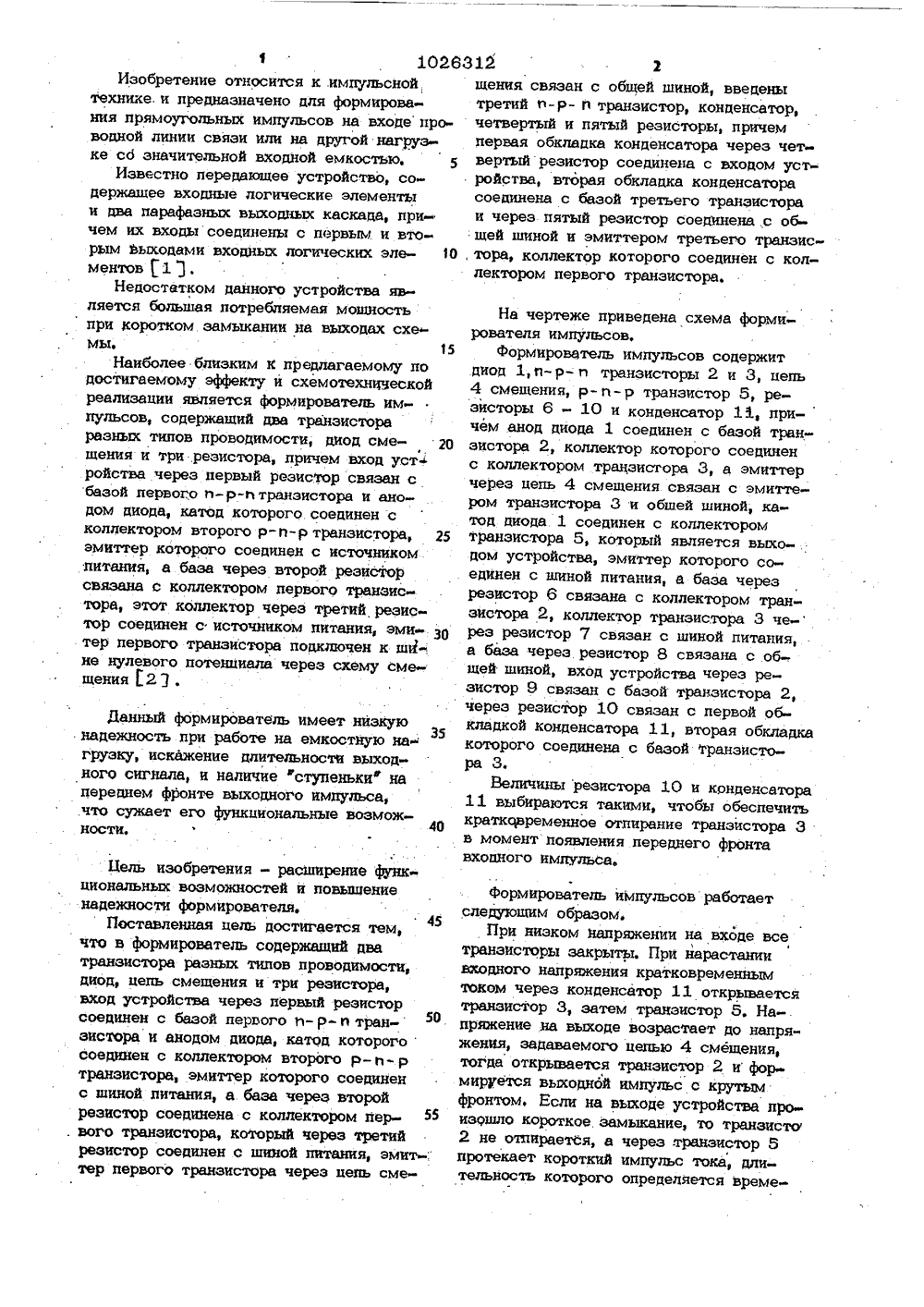

СОЮЗ СОВЕТСКИХСОЦИО ЛИСТИЧЕСНРЕСПУБЛИК Збй Н 03 К 19 РЕТЕНИ НИ ОМУ СВИДЕТ омехоеграль кое ра сметва базойди ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ ТИ(56) 1 Наумов Ю. Е. и др. Пустойчивость устройства на интных логических схемах. фСоветсдиоф, 1925, с. 104.2. Авторское свидетельство СССРМо 675600, кл, Н 03 К 17/05,14. 05.77.(54) (57) ФОРМИРОВАТЕЛЬ.ИМПУСОВ, содержащий два транзистора раных типов проводимости, диод, цепьщения и три резистора, вход устройчерез первый резистор соединен спервого И-ргранэистора и анодом ода, катод которого соединен с коллекто- ром второго р-о-р,-транзистора, эмиттер которого соединен с шиной питания, а база через второй резистор соединена с коллектором первого транзистора, который через третий резистор соединен с шиной питания, эмиттер первого транзистора через цепь смещения соединен с общей шиной, о т л и ч а ю щ и й с я тем, что с целью расширения функциональных возможностей и повышения надежности, в него введены третий и-р-О гран. зистор, конденсатор, четвертый и пятый резисторы, причем первая обкладка конденсатора через четвертый резистор соединена с входом устройства, вторая об- а кладка конденсатора соединена с базой третьего транзистора и через пятый резистор подключена к общей шине и эмиттеру третьего транзистора, коллектор Се которого соединен с коллектором первого. транзистора.1 1026Изобретение относится к импульсной, технике. и предназначено для формирования прямоугольных импульсов на входе проводной линии связи или на другой нагруа ке сд значительной входной емкостью,Известно передающее устройство, содержащее входные логические элементы и два парафазных выходных каскада, при чем их входы соединены с первым и вторым выходами входных логических эле ментов 1 .Недостатком данного устройства является большая потребляемая мощность при коротком замыкании на выходах схе мы. 15Наиболее близким К предлагаемому по достигаемому эффекту и схемотехнической реализации яеляется формирователь импульсов, содержащий два транзистора разных типов проводимости 1 диОд сме2 О щения и три резистора, причем вход уст ройства через первый резистор связан с базой первого ь-р-ь транзистора и анодом диода, катод которого соединен с коллектором второго р-о-р транзистора, 25 эмиттер которого соединен с источником питания, а база через второй резистор связана с коллектором первого транзистора, этот коллектор через третий резистор соединен с источником питания, эми- ЗО тер первого транзистора подключен к ши-, не нулевого потенциала через схему смещения 21Данный формирователь имеет низкую надежность при работе на емкостную на грузку, искажение длительности выходного сигнала, и наличие фступенькиф на переднем фронте выходного импульса, .что сужает его функциональные возможности.Цель изобретения - расширение функциональных возможностей и повышение надежности формирователя.Поставленная цель достигается тем, что в формирователь содержащий два транзистора разных типов проводимости, диод, цепь смещения и три резистора, вход устройства через первый резистор соединен с базой первого и- р- О транзистора и анодом диода, катод которогосоединен с коллектором второго р- ь- р транзистора, эмиттер которого соединен с шиной питания, а база через второй резистор соединена с коллектором первого транзистора, который через третий резистор соединен с шиной питания, эмит-:, тер первого транзистора через цепь сме 312 2щения связан с общей шиной, введены третий о-р- о транзистор, конденсатор, четвертый и пятый резисторы, причем первая обкладка конденсатора через четвертый резистор соединена с входом устройства, вторая обкладка конденсатора соединена с базой третьего транзистора и через пятый резистор соединена .с общей шиной и эмиттером третьего траиэистоРа, коллектор которого соединен с коллектором первого транзистора.На чертеже приведена схема формирователя импульсов,Формирователь импульсов содержитдиод 1,п-р-п транзисторы 2 и 3, цепь4 смещения, р-и-р транзистор 5, резисторы 6 - 10 и конденсатор 13., при-чем .анод диода 1 соединен с базой транзистора 2, коллектор которого соединенс коллектором транзистора 3, а эмиттерчерез цепь 4 смещения связан с эмиттером транзистора 3 и обшей шиной, катод диода 1 соединен с коллекторомтранзистора 5, который является выходом устройства, эмиттер которого со. единен с шиной питания, а база черезрезистор 6 связана с коллектором транзистора 2, коллектор транзистора 3 че-рез резистор 7 связан с шиной питания,а база через резистор 8 связана с об-.щей шиной, вход устройства через резистор 9 связан с базой транзистора 2через резистор 10 связан с первой обкладкой конденсатора 11, вторая обкладкакоторого соединена с базой гранзистора ЗаВеличины резистора 10 и конденсатора11 выбираются такими, чтобы обеспечитькратксузременное отпирание транзистора 3в момент появления переднего фронтавходного импульса.Формирователь импульсов работаетследующим образомПри низком Напряжении на входе всетранзисторы закрыты. При нарас гании входного напряжения кратковременным током через конденсатор 11 открывается транзистор 3, затем транзистор 5. На-.пряжение на выходе возрастает до напряжения, задаваемого цепью 4 смещения, тогда открывается транзистор 2 и формируется выходной импульс с крутым фронтом, Если на выходе устройства произошло короткое замыкание, то транзисто 2 не отпирается, а через транзистор 8 протекает короткий импульс тока, длительность которого определяется време31026312 4нем заряда максимально допустимой ем- вой режим работы транзистора 5 обеспекости нагрузки до напряжения, задаваемо- чйвает заданную напежность устройго цепью 4 смещения, При этом тепло- ".тва.Составитель В. ШагуринРедактор А. Ворович Техред Л.Пекарь Корректор О, ТигорЗаказ 4676/49 Тираж 936 Подписное ВНИИПИ Государственного комитента СССР по делам изобретений и открытий 113038, Москва, Ж, Раушская наб., д. 4/б филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4
