Тихонов

Номер патента: 1456209

Опубликовано: 07.02.1989

Авторы: Мушкет, Ольшанский, Петрушин, Тихонов

МПК: B01F 7/16

Метки: мешалка

...и реверсивноо привода позволяет создать движеие потока жидкости как снизу вверх,, ак и наоборот. Таким образом, впредлагаемой мешалке имеется возмож Б",ность наряду с подачей жидкости наповерхность "шапки" сверху создать,также противоположный ток жидкости,что приводит к интенсификации про,цесса перемешивания, тогда как из,вестной мешалкой создание противоположного потока при сохранении воэможности подачи жидкости сверху на,"шапку" - невозможно. В предлагаемой мешалке происходит частый реверс потока, а это способствует интенсификации процесса перемешивания. В мешалке предусмотрено программное управление реверсом,Режимы работы могут регулироваться в широких пределах в зависимости от конкретных требований технологического...

Номер патента: 1454795

Опубликовано: 30.01.1989

Авторы: Бутылин, Ермоленко, Савелов, Тихонов

МПК: C03C 3/074

Метки: стекло

...приборов,Целью изобретения является снижение температурного коэФФициенталинейного расширения.Для варки стекол используют кварцевый песок, свинцовый. сурик, борную кислоту, оксид цинка. Стекла варят в корундизовых тиглях емкостью0,1 кг в электрической печи с сиолитовыми нагревателями при 1300 С,В таблице приведены конкретные составы и Физические свойства стекол.,.8034547 пользовано в электронной, радиотехнической промышленности и промышленности средств связи, С цельюснижения температурного коэФЪициента линейного расширения стекло содержит следующие компоненты, мас.7:ВО 42,7- 47,8; 2 пО 33,4-39,9; РЬО13,-16,8; 810 3,7-6,4. Использование данного стекла при создании приборов специального назначения позволит повысить:;адежность и...

Номер патента: 1454378

Опубликовано: 30.01.1989

Авторы: Васильев, Дегтярев, Курепов, Тихонов

МПК: A61B 5/02

Метки: датчик, пульса

...пациента на пьезоэлектрический элемент. об ажен датчик пульса в Формула изооретенияДатчик пульса, содержащий корпус, ра ещенный в нем пьезоэлектрический эл ент и пелот, отличающийся тем, что, с цель ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(57) Изобретение относитсяческой аппаратуре. Цель изобвышение чувствительности Изобретение относится к медицинской технике и может быть использовано для пуль- совой диагностики.Цель изобретения - повышение чувствительности и обеспечение возможности изме рения как динамической, так и статической составляющей.На чертеже из рразрезе.В корпусе 1 установлен шток 2, который может перемещаться в отверстии крышки 3 корпуса. Шток 2 снабжен пружиной 4. На штоке 2 установлен...

Номер патента: 1454302

Опубликовано: 30.01.1989

Авторы: Буянская, Вольф, Тихонов, Хохлач

МПК: A01D 45/26

Метки: машинам, плодов, погрузочным, уборочным, укладки

...отключен. Ведомая зубчатая полумуфта 14 имеет насечку на торцовой поверхности 31, а на непод. вижной поверхности 32 рамы машины выполнена ответная насечка,Приспособление к уборочным и погрузочным машинам для укладки плодов в поло 5 10 1520 25 30 35lжении 0 рычага 28 управляющего устройства работает следующим образом.Выгрузной элеватор машины своими ячейками подает плоды, например кочаны капусты, порционно на укладку. Синхронно с валом 12 выгрузного элеватора через цепную передачу постОянно вращается приводная звездочка 11 механизма подъема - опускания лотка и закрепленный на ней кулачок 24. При воздействии кулачка 24 на ролик 23 усилие через рычаг 21, тягу 22, рычаг 20 и ролик 18 передается на ведомую полумуфту 14. Она выходит из...

Номер патента: 1453456

Опубликовано: 23.01.1989

Авторы: Невмержицкий, Симонтов, Соловьев, Тихонов

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...магннтопровод 1, обмотку 2 в виде трех проводников 3-5, образующих длинные линии, намотанных на магнитопровод 1.20Симметричность проводников, обеспечивающая постоянство величины волнового сопротивления между ними, а следовательно, Функционирование тран" сформатора в широкой полосе частот достигается следующим образом.Первый и второй; а также второй и третий проводники образуют симметрич" ную длинную линию по всей длине обмотки, так как расстояние между центрами сечений не изменяется. Первый и третий проводники образуют дополнительную длинную линию через один виток группои обмотки за счет приОближения первого проводника к исходному третьему, отстоящих по длине 35 друг от друга в исходном положении на один виток. При дальнейшей намотке...

Номер патента: 1453019

Опубликовано: 23.01.1989

Авторы: Великий, Курунов, Курунова, Тихонов

МПК: E21B 7/28, E21D 3/00

Метки: бурения, восстающих, расширитель, скважин

...5 установлены на осх 6 посредством подшипников 28 сколь+: ния, допускающих осевое перемещение иков, На верхнем торце ролики имеютья 29, а ответные зубья 30 выполнены .а опорах 7.Расширитель для бурения восстающих 15 скважин работает следующим образом.При бурении восстающих шарошками 3первой ступени 4 напорное усилие и крутящий момент передают приводной штангой 1 на корпус 2 посредством находящихся в зацеплении кулачков 24 и 25, а 20 пружина 13 находится в сжатом состоянии (фиг. 1). Ролики 5 за счет трения, возникающего в результате их прижатия к стенке скважины пружинами 27, занимают крайнее нижнее положение и свободно вращаются на осях 6 опор 7, а нижние кронштейны 16 с шарошками 4 второй ступени находятся между корпусом 2,...

Номер патента: 1452807

Опубликовано: 23.01.1989

Авторы: Ворожейкин, Зуев, Осовский, Тихонов, Шевцов, Щербань

МПК: C07B 37/00, G05D 27/00

Метки: алкилирования, бензола, процессом, этиленом

...верха алкилатора с заданным значением и при достижении заданного значения давления, например 0,18 ИПа, прекращают увеличение расхода азота (клапан 44 остается в определенном положении), сравнивают Т и Тэр,При условии Т=Тъад корректирующие сигналы с микропроцессора на изменение расхода этилена по дополнительному потоку, свежего катализаторного комплекса и хлористого этила на регу" ляторы 37, 34 и 35 не подают. г Р г с4528 ся в определенном положении), Сравнивают Т с Т рд .Если Т=Т , корректирующие сигналы с микропроцессора на изменение расходов свежего катализаторного комплекса и хлористого этила на регуляторы 34 и 35 не подают,Если Т)Т а, подают корректирующий сигнал с микропроцессора на регу лятор 34 и уменьшают расход свежего...

Номер патента: 1452759

Опубликовано: 23.01.1989

Авторы: Афанасьев, Гончаревич, Сторожев, Тихонов, Щеглов

МПК: B65G 25/06, B65G 27/00

Метки: конвейер

...лентына приводной Б поворачиваются,скручивая Т. При обратном ходе ленты момент, создаваемый Т, обеспечивает ее перемещение в натянутом состоянии. Под действием колебанийленты, установленные контейнеры перемещаются в заданном направлении.Конструкция конвейера позволяетобеспечить реверсированное направление перемещения транспортируемогогруза. 5 ил. 2тернями 15, оси которых закрепленыс возможностью вращения в корпусе 7барабана. На одном из концов приводного вала 10 установлен шкив 16, слу жащий для соединения его с электродвигателем.Натяжной барабан состоит из корпуса 17, который одним концом неподвижно закреплен на торсионе 18,а вторым с помощью резиновой втулки19.Опоры ленты состоят из рычагов20, верхний конец которых зажимом...

Номер патента: 1452573

Опубликовано: 23.01.1989

Авторы: Замахаев, Кривонос, Тихонов

МПК: B01F 15/00

Метки: компонентов, смешения

...к смесителям и может быть использовано в различных отраслях промьппленности,елью изобретения является интен 5сификация процесса перемешивания,На фиг. 1 представлено предлагаемое устройство, продольный разрез;на фиг, 2 - разрез А-А на фиг, 1,Устройство состоит из корпуса 1,в котором выполнена смесительная камера 2, вала 3, установленного пооси корпуса, ротора 4, закрепленного на валу и помещенного в смесительную камеру, шнека 5, размещенного нанаружной поверхности ротора 4, штуцеров 6 и 7 для ввода и вывода компонентов соответственно, В валу выполнен расположенный по его оси центральный канал 8 для подвода черезосевое отверстие 9 и штуцер 10 моющей жидкости, в верхней части ротора4 выполнены радиальные распределительные каналы 1...

Номер патента: 1451132

Опубликовано: 15.01.1989

Авторы: Дмитриев, Ермоленко, Заволокина, Манченко, Рыптик, Саевич, Тартаковская, Тихонов, Тризна

МПК: C03C 3/064, C04B 35/10

Метки: высокоглиноземистой, керамики, стекло

...стекла осуществляют путем гранулирования в холодной проточной воде с последующей сушкой при 100 - 110 С и тонкодисперсным помолом в шаровой агатовой мельнице (удельная поверхность 4-5 10 м/кг), В качестве диспергирующей среды при мокром помоле используют этиловый спирт.Изготовление керамики на основе .предлагаемого стекла и Ы-А 10 осуществляют методом прессования порошкообраэных компонентов при давлении15 МПа. технологической связании образцов испольоливиниловый спиртин (ЗОХ) в количестве ки при прессов зуют 103-ный п (703) и глицер 1-,5-2%.Спекание керамики электрической печи и выдержкой при максим туре 1 ч.Конкретные, состав стекла и полученной керамики приведены в ответственно. Применение стекла позволяет уменьшить температуру...

Номер патента: 1450864

Опубликовано: 15.01.1989

Авторы: Апонащенко, Горячев, Греков, Кравченко, Тихонов

МПК: B03C 1/10

Метки: сепаратор, термомагнитный

...в том же направлении,что и П 2, При питании спирали 6 током в С 4 наводятся магнитные потоки,замыкающиеся по продольной оси. Магнитный материал захватывается магнитным полем ВБ и при вращении егоперемещается в левую часть сепаратора, одновременно нагревая с.помощьюспирали 6 поверхность немагнитногоВБ. При повороте ВБ частицы магнитного материала переходят в немагнитноес.остояние и падают в соответствующийприемник 8. 2 ил,лей 6 током в ферромагнитных стержнях наводятся магнитные потоки, которые замыкаются не по окружной поверхности барабана, а по продольной оси согласно полярности, указанной на фиг. 1. Выбранная полярность обусловлена тем, что стержни внутри барабана расположены радиально и расстояние между их внутренними торцами меньше,...

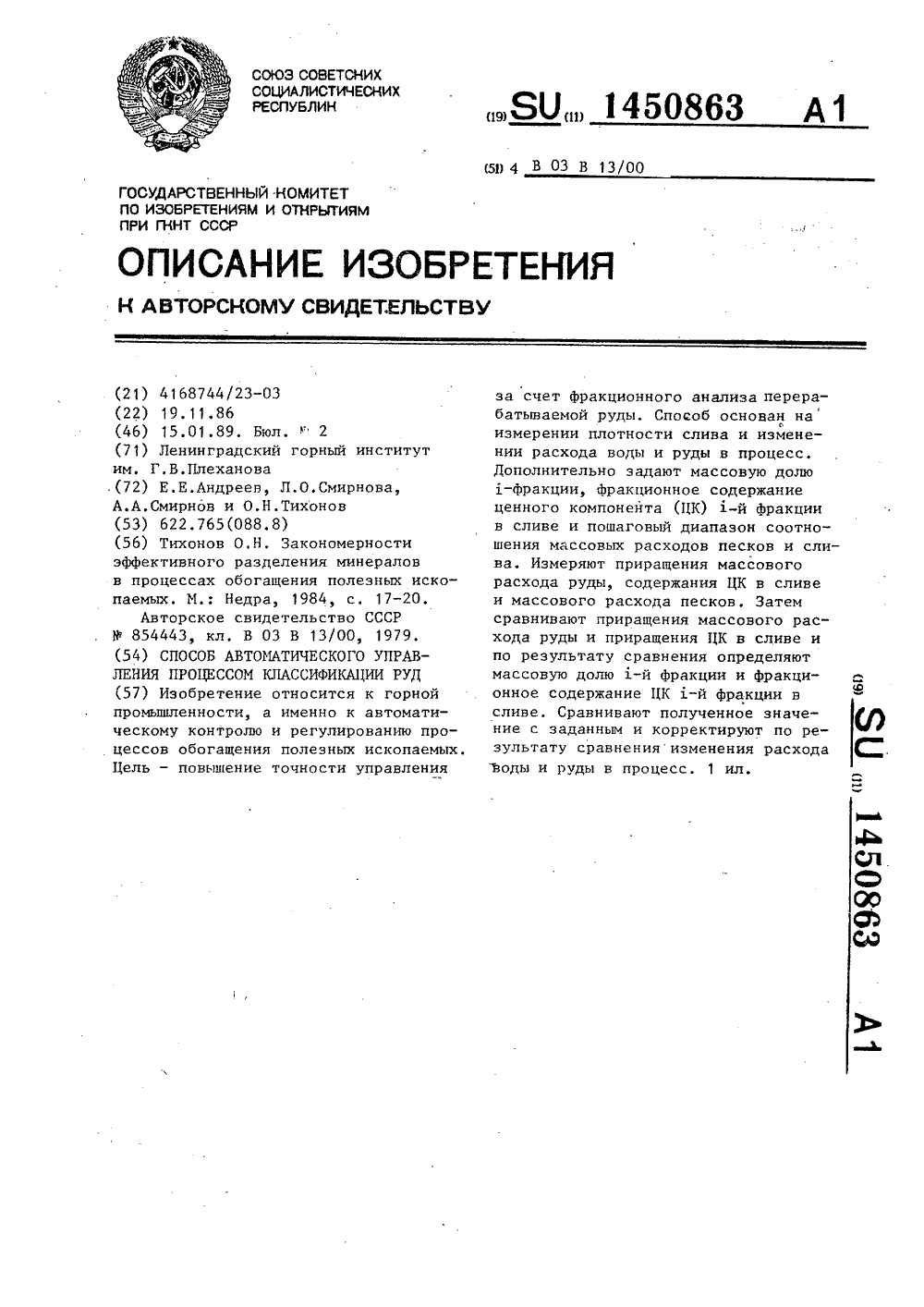

Номер патента: 1450863

Опубликовано: 15.01.1989

Авторы: Андреев, Смирнов, Смирнова, Тихонов

МПК: B03B 13/00

Метки: классификации, процессом, руд

...где их соотношениесравнивают с установленным диапазоном, При выходе обеих значений сигналов эа границы устано,:ленных диапазонов с оптимизатора 11 подают сигналы коррекций, пошагово изменяющихуставку регулятора 10 расхода воды,изменяя тем самым, плотность разде,ления и крупность 1 р разделенияв ванне спирального классификатора 1по установленному диапазону (1 р, -1 рууд, ), Фиксируя изменение массовыхРасходов слива и песков классификатора датчиками 2,3 и 5, а также изменение содержания ценного компонента слива датчиком 4 при каждом шаге,при этом время 1 р реализации каждогошага больше или равно постоянной времени Т, спирального классификатора порассматриваемому каналу (,у. Т ),Обозначим расправ ление массовыхдолей исходного ма ериала по...

Номер патента: 1450050

Опубликовано: 07.01.1989

Авторы: Авдеев, Пухляков, Тихонов

МПК: H02M 3/335

Метки: постоянного, стабилизированный

...промежуточного трансФорматора х-й нерегулируемой ячейки.30Для регулируемой преобразовательной ячейки ЗБ где К р - коэфФициент трансформациипромежуточного трансформатора регулируемой ячейки.Используя (1) и (2) и учитывая,40 что0+ Н= К, можно оп 8 Х,; 8 Х 2 напряжения на входе регулии нерегулируемой 1.1, 1.2, преобразовательных ячейках 45 трд ) 08 =Е1У = Е (3)508 х ь 1 + фРаботу устройства иллюстрируют осциллограммы напряжений на выхо.,е промежуточного трансформатора регулируемой Нари нерегулируемой астр, 55 ячеек (фиг. 2), Так увеличение относительного угла управления У приводит к уменьшению амплитуды на выходе промежуточного трансформатора регулируемой ячейки и увеличениюамплитуды имгульса на выходе промежуточного трансформатора...

Номер патента: 1449868

Опубликовано: 07.01.1989

Авторы: Васильева, Каменев, Синегубов, Терентьев, Тихонов, Тотухов

МПК: G01N 11/14

Метки: вискозиметр, дисковый

...6 имеет воэможность перемещения вдоль вертикальной оси вискоэиметра с целью регулирования величины зазора, На валу 8, проходящемвнутри направляющей 6, в зазоре между дисками по вертикальной оси вискозиметра установлена мешалка 9. Тарированная балочка 10 механически 45связывает через кронштейн 5 кольцодиска 3 с чувствительным элементом1 датчика измерения усилия, сдвига.Усилие сдвига фиксируется соответствующим регистрирующим прибором 12, 50 центрации, в ней отсутствуют комкиволокон и флокулы. Одновременно сдиспергированием мешалка 9 направляет суспензию в зазор вискоэиметра.При движении по зазору в однородной.волокнистой суспензии за счет .ращения нижнего диска 1 осуществляетсясдвиговое течение по ширине зазора.При движении в...

Номер патента: 1448288

Опубликовано: 30.12.1988

Авторы: Демин, Жучков, Зиновьев, Тихоненков, Тихонов

МПК: G01B 7/16, G01R 17/10

Метки: интегральных, мостов, настройки, тензометрических

...тензорезистору 4).Измеряют величину выходного сигна ла тензометрического моста с включенным технологическим шунтом (Ют). Рассчитывают сопротивление шунтирующего резистора по Формуле, Иэ ряда номинальных сопротивлений, например резисторов 2 С = Зб, выбирают наиболее близкий по значения к расчетному значению шунтируящий резистор и подключают вместо технологического шунта 1 О, Затем измеряют величину выходного сигнала и по его знаку выявляют плечо, которое необходимо изменить для балансировки схемы. До" рабатывают выявленный тензорезистор лазером, т.е. методом, при котором не меняется ТКС плеча моста, до получения величины начального выходного сигнала в требуемых пределах, На этом процесс настройки интегрального тенэометрического моста...

Номер патента: 1447404

Опубликовано: 30.12.1988

Авторы: Андреев, Петухов, Смирнов, Тихонов

МПК: B02C 25/00

Метки: измельчаемых, помолу, приготовлением

...где- плотность исходной пульпы;К - коэффициент плотности измельчаемого материала;0 - объемный расход,Сигнал объемного расхода пульпыпоступает в вычислительное устройство с размножителя сигнала 15. Сигналплотности пульпы поступает в вычислительное устройство с датчика плотности 21 через вторичный прибор 13и блок сравнения 22. С выхода вычислительного устройства 23 сигнал коррекции поступает на вход регулятора17 объемного расхода исходного нитанкя, изменяя уставку задатчика последнего, С выхода регулятора 17 управляющий сигнал поступает на исполнительный механизм 19, изменяющий положение регулирующего шибера, Сигналдействительного объемного расходаисходного питания поступает на входрегулятора 17 с размножителя сигналов 15. С раэмножителя...

Номер патента: 1446432

Опубликовано: 23.12.1988

Авторы: Лебедев, Михайлов, Русанов, Тихонов, Церевитинов, Шовырин

МПК: F25D 17/08

Метки: воздухе, замороженных, камера, пересыщенном, продуктов, хранения

...ресиверы б и 7, теплообменник В, каплеотделитель 9, аднабатый расширитель,представляющий собой турбодетандер10, всасывающий патрубок вентилятора1 которого сообщен линией 12 с полостьо корпуса 1 а нагнетатель:ая пиния 13 через ресивер 6 с всасывающимпатрубком компрессора 4,Камера работает следующим образом,Бозду в объеме корпуса 1, охлаждаемого источником 2 холода и батареей 3, всасывается вентиляторомприводимым в действие турбодетандером 10, подается в ресивер б, откудапредварительно сжатый воздух поступает в компрессор 4, где сжимаетсянапример, цо давления 2.,б 10 Па иотемпература его повышается до +20 С,Влагоемкость воздуха возрастает до7, 35 г/кг сухого воздуха, Далее воздух через ресивер 7 поступает в водовоздушный...

Номер патента: 1446391

Опубликовано: 23.12.1988

Авторы: Мамаев, Тихонов

МПК: F16H 19/04

Метки: движения, механизм, преобразования

...своей широкойрабочей частью 9 в самой широкойчасти, канавки 6, а нижняя рейка 3самой узкой рабочей частью 10 находится в зацеплении с самой узкой частьюканавки 6,40Для исключения трения между колесом 5 и рейкой 2 или З,которая в данный момент не передает крутящиймомент, т.е. является нерабочей.,рейки 2 и 3 смещены относительно друг 45друга по длине рамки 1Полуокружность колеса 5, .на которой канавка 6 плавно расширяется про 1 ив часовой стрелки, является нерабочей (в случае износа рабочей части,канавки 6 колесо разворачивается). Механизм для цреобразования движения работает следующим образом.При движении левого поршня 7 впра" во его поступательное движение посред55 ством тяги 8 передается рамке 1, При этом нижняя рейка 3, опираясь...

Номер патента: 1446166

Опубликовано: 23.12.1988

Авторы: Горячев, Греков, Тихонов

МПК: C21D 1/02

Метки: закалки, типа, штанг

...15, салазки 16, стойки 17 и 20пневмоцилиндры 18 и 19.Устройство работает следующим образом,При подаче детали на направляющиеона скатывается по ним, упираетсяв двуплечие рычаги 8, нажимает намаятник 3, который взаимодействует сдатчиком 4. Датчик 4 подает сигнал навключение пневмоцилиндра 18, который перемещает каретку 15 со спрейерами 13 и 14 по салазкам 16, Стойка17 внутреннего спрейера 14,. упираясьв деталь, воздействует через нее напяту 9, которая сжимает пружину 10и с помощью лепестка 11 взаимодействует с датчиком 5.Полученный сигнал от датчика 5подается на реле времени (не показано), которое включает подачу охлаждающей среды через спрейеры 13 и 14, 40По истечении времени настройки релеподается сигнал на включение...

Номер патента: 1445932

Опубликовано: 23.12.1988

Авторы: Коксун, Тихонов

МПК: B25B 27/00

Метки: инструмент, ручной

...осью 22. На рычаге 20 имеется зацеп 23 и упор 24. Отражатель 19 входит в диаметрально противоположное окну 15 отверстие 25. Рычаг 26 шарнирно на оси 27 размещен на рычаге 3 и проходит через отверстие 28 рычага 4. На рычаге 26 имеется зацеп 29. Снимаемый колпачок 30 размешен на тонкостенной чугунной втулке 31 в головке 32 блока цилиндров ДВС.Инструмент работает следующим образом.Оператор опускает инструмент на колпачок 30, сидящий, например, на тонкостенной чугунной втулке 31, запрессованной в головку блока цилиндров ДВС. Пружина 6 выталкивателем 18 упирается в колпачок и 2сжимается. Разжатая цанга 2 упирается в указанную головку (фиг. 1) . Далее оператор сжимает рукой рычаги 3 и 4, цанга 2 скользит внутри корпуса 1 вниз до упора в...

Номер патента: 1444819

Опубликовано: 15.12.1988

Авторы: Вышинский, Рабинович, Тихонов, Фесенко

МПК: G06F 17/16

Метки: матриц, поклеточного, умножения

...произведения.Предлагаемое устройство выполняетпоклеточное умножение матриц за Мтактов работы.55В исходном состоянии в сдвиговыерегистры 1 записана управляющая информация в виде числовой матрицы,соответствующей предстоящему вычислительному процессу умножения клеточных матриц требуемой размерности,Устройство поклеточного умноженияматриц работает следующим образом.С входа 10 устройства в блок 3управления поступает сигнал "Началоработы", который запускает генератор11 синхронмпульсов, устанавливает вединичное состояние триггер 12 и устанавливает в нулевое состояние счетчик 15.Сигнал "Начало работы" поступаеттакже на выход 8 блока 3 управления,откуда передается для обнуления результата блоков 2, Генератор 11синхроимпульсов...

Номер патента: 1444755

Опубликовано: 15.12.1988

Авторы: Вышинский, Тихонов, Фесенко

МПК: G06F 7/52

Метки: умножения

...- + 1 + О-го разря 2да а сомножителя А, а в и-й1+1разряд и-разрядного сдвигового регистра 2 множимого будет записано знаичение ( -- )-го разряда Ь, . сомно 2- -)ижителя В, в в -й разряд - значение (и О-го разряда Ь сомножите 40 ля В. На выходах элементов И 3.( -- г. + 1),и3. ( -- 1 + 2) 3. (и-з.+1), 3. (и.+5 1444755 нала с выхода элемента И 4,(и) второй группы, сформировавшего компоненту частичного произведения ап5В результате работы устройства на 2 и-разрядном регистре 14 результата будет находиться окончательное значение произведения. Формула 10изобретения Устройство для умножения, содержащее и-разрядные сдвиговые регистры множимого и множителя, первую и вто рую группы из и и (и) элементов И соответственно (и - разрядность...

Номер патента: 1444737

Опубликовано: 15.12.1988

Авторы: Болотин, Тихонов

МПК: G05G 21/00

Метки: органа, подвижного, программного, ходом

...размещенными в них своей узкой частью 4 упорами 5 с отверстиями 6 под распорные винты 7 механизма зажима упора с пружинным элементом 8. Пружинный элемент 8 выполнен в виде упругой скобы, установленной в поперечном пазу 9, выполненном с трех сторон узкой части 4 упора 5, и сопряженной с распорными винтами 7, при этом узкая часть 4 упора 5 выполнена в поперечном сечении в виде трапеции, большее основание 10 которой сопряжено с упругой скобой 8.Блок конечных выключателей 11 установлен на кронштейне 12, неподвижно закрепленном на стане 13, и обращен толкателями 14 навстречу рабочим граням 15 упора 5 для взаимодействия с ними,Устройство работает следующим образом.Завинчивая винты 7, взаимодействующиесо скобой 8, зажимают скобу 8 между стенкой...

Номер патента: 1444699

Опубликовано: 15.12.1988

Авторы: Бойко, Бурта-Гапанович, Вильнер, Громов, Илюхин, Киселев, Курдюков, Лебедев, Смильгявичус, Смрчек, Тихонов, Янкаускене

МПК: G03G 9/18

Метки: жидкий, проявитель, электрографический

...до 25 С. Небольшими порциями загружают 0,03 моль пигмента желтого прозрачного"О". Температу.о ра поддерживается не выше 35 С. После растворения пигмента к реакционной массе добавляют 1 моль параформальдегида (й 35 С). По окончании загрузки реакционную массу медленоно нагревают до 80 С и выдерживают при этой температуре 3 ч. Реакционную массу охлаждают до комнатной тем. пературы и выливают на 1 л воды соЗО льдом. Суспензию отфильтровываюти промывают водой до нейтральной реакции. Продукт высушивают при й=60 С.В колбу, снабженную мешалкой, обратным холодильником, термометром, 35 загружают 50 мл изопропилового спирта, 0,005 моль хлорметильного производного, полученного на первой стадии, и 0,03 моль диоктиламина. Реакционную массу...

Номер патента: 1444646

Опубликовано: 15.12.1988

Авторы: Абдумажитов, Бескровный, Тихонов, Черкасов

МПК: E21B 49/02, G01N 1/10

Метки: пробоотборник

...работает следующим образом.Исходная пенная суспензия из скважины со скоростью 2-5 м/с через пат" рубок 19 поступает в зазор 8, гдезакручивается со все возрастающейугловой скоростью с уменьшением радиуса витков к центру. При этом происходит разделение суспензии в полецентробежных сил. Более крупные частицы шлама отбрасываются центробежными силами к внутренней поверхности11 спирали 7 из листового материала.По мере продвижения потока к центрус ростом угловой скорости все большечастиц шлама группируется и перемещается вдоль этой поверхности. Пенакак наиболее легкая составляющая суспензии группируется и перемещаетсяпо наружной поверхности 12 сетчатойспирали 6. Соударяясь с ней с большой скоростью, пена разрушается. Взначительной...

Номер патента: 1443847

Опубликовано: 15.12.1988

Автор: Тихонов

МПК: A01D 45/26

Метки: аппарат, капустоуборочной, срезающий

...выполненных в видедвух параллельных дисков 12, междукоторыми свободно установлен диск 13дополнительного барабана 11. Диски 12жестко закреплены на ступице прижимного барабана 3, На торцах дополнительного барабана 11 выполнены эластичные борта 14, контактирующие под действием силы тяжести дополнительногобарабана с эластичной оплеткой прижимного барабана.Срезающий аппарат работает следующим образом.При движении капустоуборочной машины вдоль рядков растений лифтеры6 поднимают полеглые кочаны, выравнивают их относительно опорных поверхностей рамок 4 и направляют к ножамПрижимной барабан 3, вращаясь синх 55 ронно поступательному движению машины, протаскивает кочаны через ножи 5 на выход срезающего аппарата к приемному транспортеру. При...

Номер патента: 1442586

Опубликовано: 07.12.1988

Авторы: Болотов, Гришин, Куров, Терентьев, Тихонов

МПК: D21F 1/02, D21F 1/06

Метки: бумагоделательной, волокнистой, массы, машине, подвода

...из аппарата через выходной патрубок 1, разделяется на два равных по расходу потока перегородкой 3 благодаря двум отверстиям 5 в перегородке 3 равного диаметра. Один поток поступает в скоростную трубу 4, а другой - в массопровод 2. Скорость потока в трубе 4 а два раза выше, чем в массопроводе 2. В точке выхода из трубы 4 потоки соединяются, и амплитуды пульсаций давления накладываются в противофазе, взаимно гася один другой. Таким образом, в соединенном потоке возникают пульсации давления уыеньшенной амплитуды, что обеспечивает стабилизацию потока массы.Результаты испытаний предлагаемогоустройства и известного приведены в таблице.45С помощью устройства отводят из вихревого очистителя в массоподводящую систему экспериментальной...

Номер патента: 1442121

Опубликовано: 07.12.1988

Авторы: Дрожжин, Коростылев, Раден, Тихонов, Хошев, Шамшев, Шокуров

МПК: A01D 46/14, A46B 3/00

Метки: планка, щеточная

...расположенный по оси симметрии выступ 8, образующий с его боковыми стенками 9 каналы 10 для размещения отогутых концов 4 Ь-образной обоймы 2, На выступе 8 закреплены зацепы 11 для взаимодействия с выпуклыми участками 6 обоймы 2. Каждая колодка 7 имеет упругие опоры 12, контактирующие с основанием обоймы 2. Опоры 12 выполнены в виде имеющих форму угла ножек, площадь поперечного сечения каждой из которых уменьшается по длине от места крепления к колодке 7.Ворс щеточной секции 1 закреплен на внешней стороне донной части желоба, а его боковые стенки 9 на сторонах, обращенных к выступу 8, имеют дополнительные зацепы 13 для взаимодействия с концами 4 обоймы 2.Колодки 7 выполнены из пластмассы заодно с зацепами 11 и 13 и опорами 12,...

Номер патента: 1441486

Опубликовано: 30.11.1988

Авторы: Буряченко, Маркова, Тихонов

МПК: H03M 7/28

Метки: кодов, табличных

...10 и 12. Врезультате на выходе элемента 16сравнения появляется сигнал которыйпоступает на один из входов элементаИЛИ 17, сигнал с выхода которого разрешает прохождение сигналов с кодовыми значениями, равными 4 и А, через элементы И групп 11 и 13 входышифраторов 20 и 21 первой ступени соответственно. Этот же сигнал разрешает прохождение кода номера строки совхода преобразователя через элементыИ группы 14 на входы сумматора 25.Кроме того, сигнал с выхода элементаИЛИ 7 поступает на элемент 19 задержки, сигнал с выхода .которого разрешает поступление очередной комбинации на вход преобразователя. Такимобразом, на выходе шифратора 20 появ.ляется сигнал с кодовым значением 4,на выходе шифратора 21 - сигнал с кодовым значением А, на выходах...

Номер патента: 1441405

Опубликовано: 30.11.1988

Авторы: Лисин, Пивоваров, Тихонов

МПК: G06F 11/16

Метки: блоков, диагностики, логических, неисправностей

...1"Ос(3 яс.;: .1.1 Л 013 .КО(1 Т 1301 И 13 1, . 1 3 бсСс ся15тораЕ. ра (О е с с ОО." Тв 3. с(" Цс,с , е- акак КОК ГРО 1 ИОУ ЕМ ". б(10 К 1) 13 1 т(а.3",- 11 псрпоц кспт опя14 1:з ) кз 1 регистра" Неспрявцост, по которым ня выхпе блока 1 ь;ря 51 этьВяется прямой 11 :Вар сць 1 сигнал Ошиб 11 ка 1,;1 о сиг 1.7 "Ошибка" Р блоке 1311сЛря,"ывяется срр ял 11 ачяла ср;вне., я и вырабатывается сигнал Оста- но 1 по катарьу блокируется выдача сигналов из блока 11 на кантролируемье блоки и сбрасывается триггер 44 блока 13. Чулевое состояние триггера 4 алаквуе выдачу управляющих сигала 1 В олок 1 ти 1 и устройство -.рскгщает работу. Инверсным сигналам Остановб.покируется сброс триг героя ошибо блока 9, которые индицир юся блокам 10 ;ьпя определения...
