Номер патента: 1116172

Опубликовано: 30.09.1984

Авторы: Белов, Драгунов, Журилов, Сытин

МПК: E21D 23/16

Метки: крепи, механизированной, секцией

...обратного клапана сообщена со штоковой полостью домкрата передвижки, а надклапанная - соштоковой полостью домкрата козырька, надклапанной полостью и полостьюуправления обратного клапана блока.На чертеже изображено предлагаемое устройство,Устройство состоитиз домкратапередвижения, шарнирно соединенного с основанием 2 и базой крепи 3,гидростойки 4, шарнирно соединеннойс основанием 2 и перекрытием 5,домкрата б, шарнирно соединенного сперекрытием 5 и козырьком 7, гидрораспределителя 8, обратного управляемого клапана 9, гидрозамка 10,стоечного гидроблока 11, напорной.12 и сливной 13 магистралей,Напорная магистраль 12 через гидрораспределитель 8 сообщается споршневой полостью 14 домкрата 1передвижения и со штоковой полостью15,...

Номер патента: 1086534

Опубликовано: 15.04.1984

Авторы: Абрамович, Бродовский, Виницкий, Жилин, Замбржицкий, Иванов, Сковорода-Лузин, Сытин, Тихонов

МПК: H02P 5/34

Метки: двигателя, пуска, синхронного

...сдвинута по фазе на У/2 относительно первоначально поданного тока. Величина этого дополнительного тока также определяется нагрузочным моментом, приложенным к валу синхронного двигателя.данный способ пуска синхронного двигателя.Устройство содержит синхронный .двигатель 1,йок задания реактивного тока 2, блок задания активного тока З,преобразователь координат 4, преобразователь энергии 5, блок датчиков ЭДС б,блок интеграторов 7, векторный анализатор 8, блок датчиков фазных токов 9 и блок датчиков фазных напряжений 10. Выходы блоков заданий реактивного и активного токов 2 и 3 подключены к входам преобразователя координат 4, входы для опорных сигналов которого соединены с выходами векторного анализатора 8., а выходы подключены к...

Номер патента: 1062899

Опубликовано: 23.12.1983

Авторы: Желтовский, Сытин

МПК: H04N 7/18

Метки: геометрических, объектов, размеров

...видеосигн;,ла, вход которого соединен с объединенными коллекторами первого и торого сканисторов, причем второййний контакт делительной шины пер ,осо сканистора соединен с вторы краним контактом делительной .сны в : в .сорого сканистора, на делину.:. шину первого сканистора нанесен омический кс)тактр на дели -тельную шину второго сканистора нанесены первый и второй омические контакты введея, последовательно соединенные блок выд ленив опорныхимпульсон блок определения задержки, перн.:й коммутатор, блок регулируемой задержки, второй коммутаторк блок сравнения, при этом первыйвыход блока. выделения видеосигналаподключен к второму входу блока. определения задержки, второй - к первому сигнальному входу первого коммута.тора а вход...

Номер патента: 996530

Опубликовано: 15.02.1983

Авторы: Каргин, Малахова, Сытин, Циглер, Чиркин

МПК: C30B 11/10

Метки: подачи, порошкообразного

...дозатора поддерживается постоянным (до уровня отверстийтрубы), что обеспечивает равномернуюподачу порошкообраэных материалов вкристаллизационный аппарат в течениевсего процесса кристаллизации. Соединение свободного конца Г-образного сердечника электромагнитного вибратора сдозатором уменьшает энергозатраты напередачу колебаний системы бункер -дозатор, так как центр тяжести системы находится выше точки приложениясилы, возбуждающей колебания системы. На чертеже представлено устройство, общий вид в разрезе.Устройство включает в себя корпус 1 с перегородкой 2, на которой жестко укреплен сильфон 3, в полости которого установлен дозатор 4 с сеточкой 5, во внутренней полости дозатора 4 закреплен бункер 6, снабженный трубой 7 с отверстиями 8 в...

Номер патента: 989742

Опубликовано: 15.01.1983

Авторы: Абрамович, Виницкий, Каржев, Мотыль, Новик, Сытин

МПК: H02P 13/16

Метки: погасания, регулятор, угла

...технической сущности является регулятор угла погасания, содержащий датчик частоты питающего напряжения управляемый электронный ключ, логический блок управления ключом, логи ческий датчик угла коммутации у, интегратор, блок обнуления интегратора, компаратор и задатчик порогового напряжения, причем выход датчика час" таты связан со входом интегратора через управляемый электронный ключ, выход интегратора соединен с одним из входов компаратора, другой вход которого соединен с выходом задатчика порогового напряжения, а выход датчика угла коммутации .соединен со. 989742 6 порогового напряжейия, причем выход. ственно, а с инвертирующим - через датчика частоты связан со входом . управляемый электронный ключ, выход интегратора через управляемый...

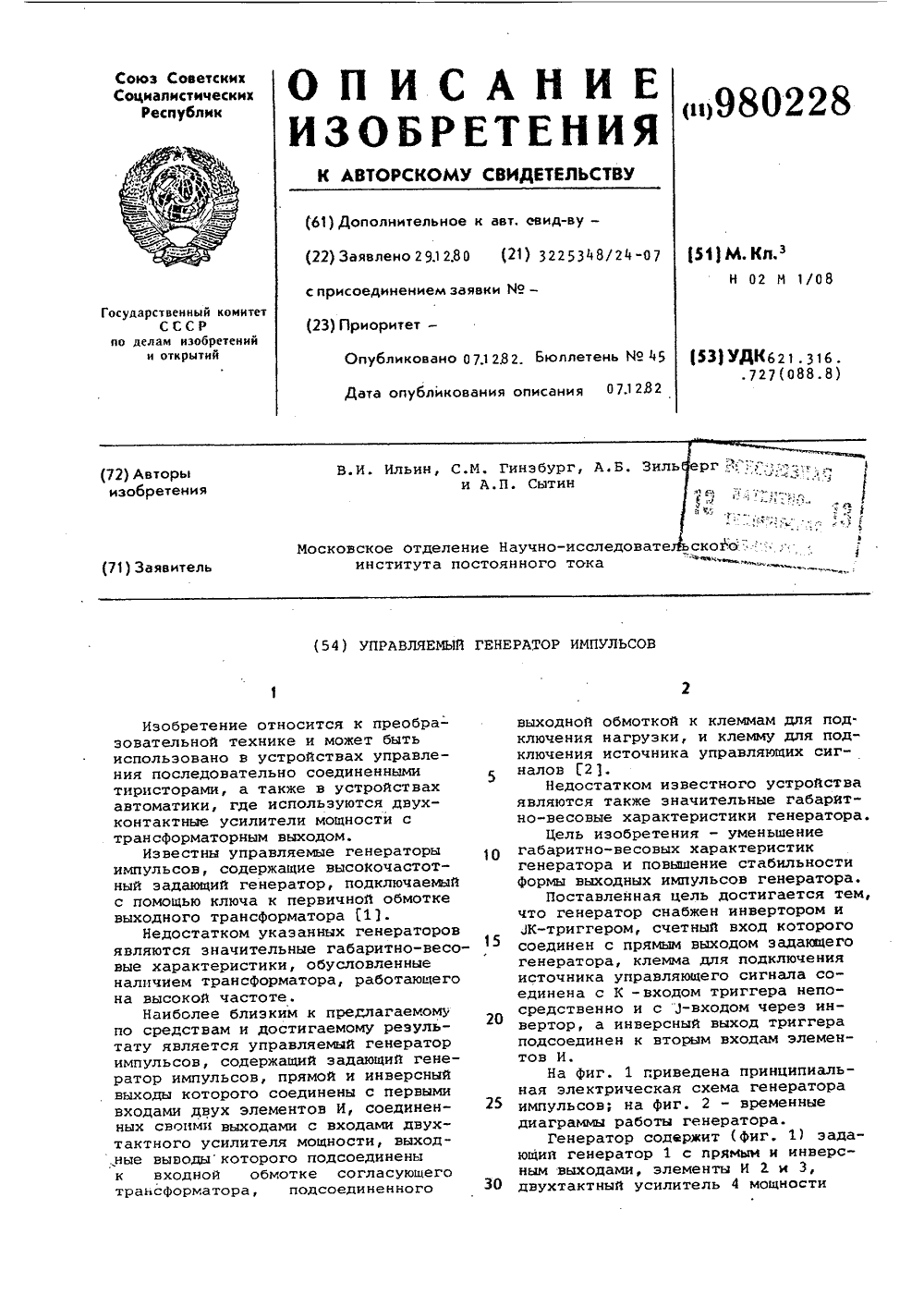

Номер патента: 980228

Опубликовано: 07.12.1982

Авторы: Гинзбург, Зильберг, Ильин, Сытин

МПК: H02M 1/08

Метки: генератор, импульсов, управляемый

...двухступенчатый Ж-триггер 5 с прямым и инверсным выходами и инвертор 6 входного сигнала; 7 - нагрузка.Управляемый генератор импульсов работает следующим образом.При подаче на вход 1 К-триггера 5 сигнала с инвертора б (,)=0; К=1) запись информации во входной триггер произойдет при условии наличия прямого сигнала 0 с выхода задающего генератора 1 на счетном входе ,1 К-триггера 5. При этом сигнал с инверсного выхода 1 К-триггера 5 подается на второй вход элемента И 2, открывая путь для прохода сигнала с задающего генератора 1 к усилителю 4 мощности.При подаче на вход 1 К-триггера 5 нулевого сигнала с инвертора б1=1; К=0) информация записывается во входной триггер при наличии прямого сигнала 0 на счетном входе .1 К-триггера 5 и перезапись в...

Номер патента: 953410

Опубликовано: 23.08.1982

Авторы: Мельгаф, Пустовит, Самородов, Сытин, Шанин

МПК: F27B 7/24

Метки: вращающейся, печи, торцевое, уплотнение

...а тросы закреплены на осях опор качения, невращающегося кольца посредствомкронштейнов и снабжены свободно подвешенными к их концам грузами,На фиг. 1 показано устройство, общийвид; на фиг. 2 - сечение А-А на фиг, 1.Торцовое уплотнение вращающейсяпечи содержит усгановленное на печи 1вращающееся кольцо 2, к которому прикреплены башмаками 3 иэ антифрикционного материала невращающееся подвижное в осевом направлении печи 1 кольцо4, сильфон 5, соединяющий невращаюшееся кольцо 4 с пылевой камерой 6,снабженной отводом для удаления просыпи, направляющие 7, опоры 8 качения,грузы 9, блоки 10, тросы 11, оси 12качения и кронштейны 13, крепления гибких элементов.Торцовое уплотнение работает следующим образом.При осевом смещении печи 1 постоянный...

Номер патента: 921006

Опубликовано: 15.04.1982

Авторы: Абрамович, Виницкий, Каржев, Киеня, Сытин

МПК: H02P 1/50

Метки: пуска, синхронной

...(т.е,когдаиндуктор синхронной машины еще невращается) зависит от угланачального значения угла между продольной осью индуктора с 1 и изображающим вектором тока якоря, положение которого определяется комбинацией включенных тиристоров инвертора.Для обеспечения требуещюх знаков ивеличины начального момента необхо димо задать определенное значениеуглат.е, включить первой определенную пару тиристоров иивертора.Для выбора искомой пары достаточнознать величину начального. угла положения индуктора - угла между продольной осью индуктора с и магнитной осью фазы А. Судить о величиненачального угла положения индуктораможно по величине ЭДС, наведен-ной на разомкнутой обмотке индукторапри протекании тока в якорных обмотках.Для определения начального...

Номер патента: 908317

Опубликовано: 28.02.1982

Авторы: Коршунов, Никонов, Попов, Сытин

МПК: A61B 5/04

Метки: биопотенциалов, исследования, мышц, шеи

...частоты с регулятором полосы, детектор-ограничитель 1 о5 и схема 6 совпадения, Вход фильтра 4 высокой частоты соединен совторым выходом усилителя 1, второйвход схемы 6 совпадения соединен свыходом детектора 2, а выход схемы 6совпадения соединен со входом индикаторного прибора,Устройство работает следуоцимобразом,Рабочие электроды усилителя устанавливают на внешней поверхности гортани симметрично осевой линии лица,С выхода детектора 2 на схему 6 совпадения подается опорный сигнал. Одновременно сигнал подается на фильтрпосле которого рабочий сигнал детектируется в детекторе-ограничителе5 при условии достижения определенного уровня Цо (фиг, 2, эпюра В ),после чего сигнал Ц 4(фиг.2, эпюра 3 )также поступает на схему 6 совпадения и дапее...

Номер патента: 883488

Опубликовано: 23.11.1981

Авторы: Буров, Ермаков, Мозжухин, Пекер, Сытин, Щербаков

МПК: E21D 23/06

Метки: крепи, механизированной, секция

...трубе с возможностью егоперемещения отцосительно перекрытия.На фиг. 1 изображена секция крепи, общий вид на фиг. 2 - разрез А-А на фиг. 1,Секция крепи включает перекрытие 1с защитным кожухом 2, который шарнирно3 соединен с перекрытием со стороны забояс помощью направляющей трубы 3 и гидродомкрата (не показан), а со стороны завала - с помощью шарнира 4, подвижного,относительного скобы 5, установленной наперекрытии 1,Устройство работает следующим образом.После включения. гидродомкрата происходит выдвижение защитного кожуха 2,причем его передняя часть опережает зад.нюю и первой входит в контакт с боковымк листом соседнего перекрытия, Дальнейшийход гидродомкрата обеспечивает выдвиже.ние и задней части защитного кожуха 2,также до контакта с...

Номер патента: 883198

Опубликовано: 23.11.1981

Авторы: Малахова, Сытин, Циглер, Чиркин

МПК: C30B 11/10

Метки: подачи, порошкообразных

...до сеточки дозатора подбираются в соответ-55 ствии с величиной сыпучести подаваемого материалаПредлагаемое устройство позволяет осуществлять равномерную подачу порошкообразного материала в кристаллизационный аппарат, которая обеспечи" вается постоянной величиной колебаний бункера с дозатором, а также постоянным слоем порошка на сеточке доза- тора за счет свободного просыпания45 порошка из- бункера и дозатор через раструб конуса бункераДосыпка порошка в. дозатор происходит также постоянно ( по мере убывания порошка из дозатора ) через вибрирующий раструб конуса бункера, где порошок даже с очень плохой сыпучестью не зависает на стенках, а просыпается в дозатор.На,чертеже представлено устройство, продольный разрез,. 55Устройство...

Номер патента: 874222

Опубликовано: 23.10.1981

Авторы: Бадло, Дахно, Резницкий, Сытин, Чарганцев

МПК: B07C 5/08

Метки: герконов, сортировки

...накопителя 3 с электромагнитами 4 ориентации, перестраиваемого элек20 ромагнитного отсекателя 5, обеспечивающего поштучную подачу деталей 6, транспортирующего диска 7 гнездами для удерживания деталей при их транспортировке на измерит25 ную станцию 8 п сортировочного мехниэма 9,Контроли1 поступаютнаправления30 тором посту руемые детали через лото в узел 2 преобразования движения деталей, в копательное движение деталей преобразуется в вертикальное движение под действием сил тяжести. Из узла 2 детали попадают в разрезной накопитель 3. Под действием электромагнитных сил механизма 4 ориентации и веса детали 6 перемешаются вниз по накопителю в горизонтальном положении вплоть до попадания их ма нижнюю тягу 10 электромагнитного отсекателя 5....

Номер патента: 847484

Опубликовано: 15.07.1981

Авторы: Абрамович, Виницкий, Данилов, Киеня, Сытин

МПК: H02P 13/16

Метки: выпрямителем, многопериодного, управлениямногомостовым

...напряжения, а оставшийся выпрямительныймост переводят в режим симметричного управления.На чертеже приведена структурнаясхема ТП с четырьмя мостами,Тиристорный преобразователь содержит выпрямительные мосты 1, подключенные к питающей сети переменного тока 2 через токоограничивающиереакторы 3, а к сети постоянного тока - через сглаживающие дроссели 4,Система управления ТП включает блок 5формирования управляющих напряжений,имеющий два выходных канала: канал 6,формирующий управляющее напряжениедля режима многопериодного управления, и канал 7, формирующий управляющее напряжение для режима симметричного управления. Управляющее напряжение блока 5 по каналам 6 и 7 черезсистему ключей 8 поступает на входыблоков 9 фазоимпульсного...

Номер патента: 821101

Опубликовано: 15.04.1981

Авторы: Аева, Борисов, Захаров, Попов, Сытин, Теплов

МПК: B23K 20/00

Метки: диффузионной, сварки

...за пределы держателя. Так 60как эти части имеют длину, равную илименьше диаметра трубочки, то они вменьшей степени пьдвергаются деформации при повышенных усилиях сжатия.Длина привариваемых трубочек регла ментируется лишь длиной отверстий н держателе. В связи с тем, что держатель не находится под воздействием высоких температур, выбор его конструкционного материала определяется в основном легкостью обработки.Применение крышки с резьбовыми отверстиями в предлагаемом устройстве обеспечинает возможность сваривания трубок различной длины; выполнение держателя составным из пластин и прокладок облегчает выполнение отверстйй малого диаметра,что упрощает конструкцию держателя; выполнение нагревателя с цилиндрическими концами, вставленными в...

Номер патента: 816630

Опубликовано: 30.03.1981

Авторы: Бакастов, Кириллов, Старостин, Сытин

МПК: B21D 43/05

Метки: заготовок, подачи

...1 от гидроцилиндра 5.В направляющих 3 основания выполнены ед -образные копирные пазы 11, в которых смонтированы диагонально расположенные подпружиненные проходные поры 12. В пазы 11 входят ролики 13 поводков 14, закрепленных на грейферных линейках 1Устройство работает следующим обазом. рВ исходном положении шток гидро- цилиндра 5 находится в крайнем правом положении, грейферные.линейки раздвинуты, поводки 14 линеек находятся против упоров 12, расположеннык на внешнем контуре пазов 11.При подаче давления в поршневую полость цилиндра 5 рейка б вращает шестерню 7, которая через рейки 9816630 Формула изобретения Составитель В. БлехеровРедактор В. Петраш ТехредН.Майорош Кор екторО. Била 3 12/11. тираж 88ИИПИ Государственногопо делам...

Номер патента: 763408

Опубликовано: 15.09.1980

Авторы: Будон, Бухарин, Гасуха, Неверов, Саварин, Сытин

МПК: C09C 1/04

Метки: окиси, пигментной, цинка

...и магниятериала в смеси с восстановителем в значительно улучшает качество полушлаке, содержащем окись цинка окисьВОчаемого пигмента (выход белого пигкальция, двуокись кремния, закись мента увеличивается до 58,1%), ножелеза и окись алюминия и, кроме то- все же не обеспечивает получение каго, дополнительно окись натрия и чественного пигмента в полном объеме/окись магния в количестве соответст- и только комплекс приемов, включающийвенно 6-12 и 7-9 вес.% при 1330- в себя применение шлака оптимального1380 С с периодическим введением во 15состава, повышение рабочей температурасплав по мере появления сульфидной ры шлака до 1330-1380 С и периодичесфаэы шлакообраэующих окисных компо- кие остановки с дополнительной эанентов - двуокиси кремния...

Номер патента: 741091

Опубликовано: 15.06.1980

Автор: Сытин

МПК: G01N 1/10

Метки: жидкостей, отбора, проб, сточных

...распределение пробпо приемникам 13, Пропорциональный поо- току жидкости отбор проб обеспечивается и- благодаря установке черпаков, выполнеиньагв виде цилиндрических секторов, под уген- лом между радиусом черпака, проходящим рез через его кромку, и осью лопатки равным 3 - 20-30, Придиамечре колеса, равномо600 мм, этот угол составляет 25 .о10 Преднагаемое устройство обеспечивает е- надежный отбор проб, пропорциональныйвеличине потока сточной жидкости. диусом черпака, проходящим через его кромку, и осью лопатки составлял 20-30 устройство снабжать воронкой жестко с единенной с часовым механизмома пр емники устанавливать неподвижно.На фиг. 1 изображено колесо, защищ ное дисками, и черпаки: нафиг, 2 - раз колеса и приемного лотка проб; на...

Номер патента: 738119

Опубликовано: 30.05.1980

Авторы: Абрамович, Виницкий, Ильин, Нестеренко, Сытин

МПК: H03K 3/78

Метки: импульсов, пачек, формирователь

...того, что на базе транзистора 2 более отрицательный потенциал, чем на базе транзистора 1, При по. даче запускающего импульса состояние транзис. тора 1 не меняется, а транзистора 2 открывается, Однако так как. тиристор 14 заперт, то измене. ние потенциала коллектора транзистора 2 не приводит к изменению потенциала базы транзис О тора 1; поэтому по окончании действия запус. кающего импульса транзистор 2 закрывается и схема возвращается в исходное состояние, а, следовательно, на нагрузке отсутствуют импульсы управления, 15Если иа тиристоре 14 подан отпирающий ши. рокий импульс, задающий длительности пакета, то первый же импульс на входе триггера запускает его, и последний начинает генерировать . Это продолжается до тех пор, пока не...

Номер патента: 571143

Опубликовано: 25.01.1980

Авторы: Балаклеец, Борисов, Монахов, Сытин, Теплов

МПК: G21G 4/00

Метки: источников, матрицы, радиоактивных

...при весовом соотношении 1:2 - 1;10,смесь прессуют при давлении 100010000 кг/см 2 и обжигают при 400600 С в течение 0,5-2 ч.Механическая прочность матрицы обусловлена тем, что при прессовании смеси из порошков цеолита и никеля образуются механическая связь между часцами металла, а также частицами металла и частицами ионообменного материала.А при последующем обжиге связь междуними усиливается за счет спекания. Прочность полученной матрицы позволяет проводить механическую обработку для доводки ее формы и размеров до требуемойконфигурации, 3 5711143 4Обменная емкость матрицы из порош- равномерном распределении нуклида по ков цеолита и никеля остается высокой поверхности. и является достаточной для изготовленияФормула изобретения...

Номер патента: 692022

Опубликовано: 15.10.1979

Авторы: Абрамович, Виницкий, Киеня, Сытин

МПК: H02M 1/08

Метки: вентилями, высоковольтными, импульсов, тиристорными, формирователь

...поочередно в цепяхуправляющих электродов тиристоров4 и 11. При этом работаетчасть схемы ФИУ, состоящая иэ источника питания, конденсаторов 1 и 2, дросселя3 и тиристоров 4 и 11. Эта частьсхемы представляет собой обычныйпоследовательный полумостовой инвер. тор. Параметры вспомогательного дросселя 3 выбраны такими, что рассматриваемая схема работает в режимеестественной коммутации, поэтому независимо от начального распределениянапряжения на.конденсаторах 1 и 2время предоставляемое тиристорам4 и 11 для восстановления своих запирающих свойств, достаточно велико..В течение нескольких тактов работынапряжения на конденсаторах возрастают и преобретают разные полярности..ПосКольку активные элементы отсутст-вуют, напряжения на...

Номер патента: 688777

Опубликовано: 30.09.1979

Авторы: Пискун, Сытин, Хаимов-Мальков, Циглер

МПК: F23D 21/00

Метки: вернейля, выращивания, горелка, кристаллов, методу

...горелки позволяет получить, например, кристаллы рубина с изменением показателя преломления ЛУ: 110 -на диаметре 20 мм при длине 240 мм. центральодного маИзобретение относится к устройствам для выращивания кристаллов и может быть спользовано в электронной промышленноти,Известна горелка, содержащая корпус сцентральным каналом для подачи исходного материала и размещенные по концентрическим окружностям сопла для выходатопливовоздушной смеси 1.Недостатком описанной горелки является трудоемкость ее изготовления, подгорание соли в процессе работы и низкое качество выращиваемых кристаллов.Целью изобретения является стабилизация процесса горения и улучшение качества выращиваемых кристаллов,Цель достигается тем, что отношениядиаметров...

Номер патента: 671011

Опубликовано: 30.06.1979

Авторы: Абрамович, Виницкий, Киеня, Сытин, Френкель

МПК: H02P 7/42

Метки: компенсатором, разгона, синхронным, частотного

...к формировочному мосту 5 на д управляемых вентилях. Рабочий мост о соединен с формировочным 5 через уравнительные реакторы 7 и контакты первого коммутационного аппарата 8. Контакты второго коммутационного аппарата 9 сое диняют анодную и катодную группу вентилей моста 6 с общими точками реакторов и контактов первого коммутационного аппарата 8. К средним точкам уравнительных реакторов 7 подсоединена обмотка возбуж дения 10. Входы рабочего моста 6 через группы контактов первого и второго коммутационных аппаратов соединены соответственно с отпайками вторичной обмотки трансформатора 4 и сетью собственных 20 нужд 11.Устройство работает следующим образом.В исходном состоянии разомкнуты выключатель 2 и первый коммутационный ап парат 8 и...

Номер патента: 666623

Опубликовано: 05.06.1979

Авторы: Виницкий, Ильин, Киеня, Мержеевский, Сытин, Френкель

МПК: H02P 9/08

Метки: вентильным, возбудителем, компенсатора, пуска, синхронного

...напряженич и переводом вентидьного возбудителя в инверторный режим.На чертеже изображена блок-схема реализации способа пуска синхронного компенсатора с вентильным возбудителем.Блок-схема содержит синхронный омпенсатор 1, обмотку возбуждения 2, ввнтильный возбудитель Э, трансформатор преобразователя 4, коммутатор 5, управляемыйвыпрямитель 6, выкгиочатель 7, сеть 8,Устройство, реализующее способ пускаСК, работает следующим образом,При отключенном выключателе 7 коммутатор 5 подключает управляемый выпрямитель 6 к вентильному возбудителю 3 и234формула изобретенияСпособ пуска синхронного компенсатора с.вентильным возбудителем путем частотного разгона, последующей синхронизации и включением в сеть, о т л и ч а ющ и й с я тем что, с целью...

Номер патента: 660163

Опубликовано: 30.04.1979

Авторы: Абрамович, Виницкий, Гинзбург, Сытин

МПК: H02M 1/08

Метки: вентиля, высоковольтного, импульсов, тиристорного, управляющих, формирователь

...коммутатора и к вспомогатлеьному дросселю, аноды вспомогательного тиристора и тиристорного коммутатора соединены, а зарядный дроссель подключен к плюсу основного источника питания дополцлтсльно снабжен двумя тиристорамц, а вспомогательный и зарядный дроссслц выполнены с общим магпитопроводом, причем тиристорцый коммутатор шунтирован цепочкой, состоящей из первого тиристора, включенного встречно тиристорному коммутатору и вспомогательного дросселя, а последовательно с зарядным дроосслем согласно с тиристорным коммутатором включен второй тиристор.На фиг, 1 п 1 эиведец формирователь управляющих импульсов; ца фиг. 2 - диаграммы напряжений и токов ца элементах нагрузки. Формирователь содержит основной источцик 1 питания; вспомогательный...

Номер патента: 653400

Опубликовано: 25.03.1979

Авторы: Капырин, Пилевский, Сытин

МПК: E21D 23/00

Метки: крепи, присечной, секция

...транспортной высотысекции крепи дляперемещения ее врабочем пространстве лавной крепикозырек выполнен с упорами в месте ф контакта с пбддерживающей частьюперекрытия и пазом для размещенияв нем силового распорного элемента,а шарнир, соединяющий козырек с перекрытием, смещен к оградительной час"ЗО ти перекрытия.653400 4козырьком 3 опускается на основание 1 и козырек 3 с силовым распорным элементом 10 оказываются расположенными между внутренними поверхностями перекрытия 2 и основания 1, не оказывая влияния на увеличение транспортной высоты секции крепи. Формула изобретения Р .7 ид 4 Фиг. 2 Составитель В.ТеклевРедактор Т.Шагова Техред И,Бабурка Корре уприяно каз 1240 Тираж 6 ЦНИИПИ Госу по делам осква, Ж, 113035,а аа а а а а а аФилиал ППП...

Номер патента: 645698

Опубликовано: 05.02.1979

Авторы: Гусев, Каргин, Сытин, Циглер

МПК: B01J 17/24

Метки: аппарат, кристаллизационный, подачи, порошковых

...является обеспечение стабильной во времени дозированной подачи порошка в кристаллиэационный аппарат,Поставленная цель достигается тем,что рабочая емкость дозатора жесткоскреплена с вибрирующим элементомэлектромагнитного вибраторв, выполненным в виде Г-образного рычага с соотношением вертикального и горизонтального плечей 1, 08; 1, 00.Нв чертеже изображено предлагаемоеустройствопродольный разрез,Устройство содержит бункер 1, корпус 2 дозвтора, расположенный под бун645698 НИИПИ Заказ 13./4 Тираж 876 Подпис кером, рабочую емкость дозатора 3 ссеткой 4 и датчиком уровня,состоящимиз фотоэлемента 5 и источника 6 света,вибрирующего элемента 7, катушек 8 ио9, соответственно, электромагнита постоянного тока и переменного тока,...

Номер патента: 624341

Опубликовано: 15.09.1978

Авторы: Абрамович, Виницкий, Ильин, Макаров, Сытин

МПК: H02M 1/08

Метки: вентилей, высоковольтных, импульсов, тиристорных, формирователь

...чертеже дана схема описываемогоформирователя импульсов.Формирователь импульсов состоит из силового блока 1 и блока 2 запуска вспомогательных тиристоров.Силовой блок 1 содержит основные конденсаторы 3 и 4, вспомогательный дроссель 5,вспомогательные 6 и 7 и основные 8 и 9тиристоры, первичную обмотку 1 О выходного трасформатора, источник 11 опорного тока, коммутационный дроссель 12 со среднейточкой и вторичную обмотку 13 трансформатора блока запуска,Блок 2 запуска вспомогательных тиристоров содержит диодный мост ца диодах 14- -17, вспомогательный конденсатор 18. вспомогательный диод 19, вспомога тельный дроссель 20 и стабилитрон 21.Формирователь работает следующим образом.До подачи импульсов управления на силовые тиристоры...

Номер патента: 612044

Опубликовано: 25.06.1978

Авторы: Бобков, Глумов, Драгунов, Наместников, Никитин, Серов, Сытин

МПК: E21D 19/02, E21D 23/03, E21D 23/04 ...

Метки: крепи, механизированной, секция

...в положении,соответствующем формированию горнойнагрузки в зоне соединения элемента с д основанием..1Составитель В, Раевский Фи.М. Рогова Техред 3. фанта Корректор А, Власен да 3/32 Тираж 734ИПИ Государственного комитета Спо делам изобретений и113035, Москва, Ж, Раущск Заказ 3 Подписноеовета Министров СССткрытийая наб., д. 4/5 иал ППП Патент, г, Ужгород, ул. Проектная, 4 Секция механизированной крепи включает основание 1, оградительный элемент 2, поддерживаюший элемент 3, гидростойку 4. На основании в шарнире 5 своей средней частью закреплено коромыспо 6, которое передним плечом 7 шарнирно соединено с гидростойкой, а задним плечом 8 - с оградительным элементом с помощью шарнира 9.Коромысло имеет отверстия 10 и 11, с помощью которых оно...

Номер патента: 569458

Опубликовано: 25.08.1977

Авторы: Бирюков, Жаров, Капустин, Кириченко, Лагутин, Маланов, Медведев, Семенов, Соркин, Сытин, Хабаров

МПК: B30B 15/04

Метки: гидравлический, пресс

...с плоскими рамамиосуществляется посредством фиксирующихклиньев 9 (см, фиг. 3), помещенных межщпромежуточным клином 10 и перемычкой11 плоской рамы 8 (см, фиг. 3),Между верхней поперечиной 6 и столом12 (см. фиг. 2) помещен подпрессовочныйползун 13, перемещающийся по направляю"шим 14 станины пресса от рабочих цилиндров 15.В подпрессовочный ползун,13вмонтирована втулка 16 (состоящая из 1двух половин) (см, фиг.4), на внутреннейповерхности которойобразована сера ввиде шаровой поверхности. Втулка 16 охватывает сферическую втулку 17. На подпрессовочном ползуне 13 установлен пусть щтелый внешний црессштем ель 18, формирующий торец иэделии. На поперечине 6смонтирован прессштемпель 19, проходящийсквозь поперечину 13 и центрирующийсядополнительно в...

Номер патента: 521249

Опубликовано: 15.07.1976

Авторы: Сытин, Тищенко

МПК: C07C 49/20

Метки: дивинилкетонов, моноокисей

...и открытий113035, Москва, Ж, Рвушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 а) Суспензию 2 8,1 г (0,1 моля) 5-анилино, 2-эпокси-метил-фенил-пентанона в 250-300 мл изопропиловогоспирта кипятят с обратным холодильникомв присутствии 7-10 мл триэтиламина в течение 15 мин. Затем к охлажденному проточной водой раствору приливают 200 мл10%-ной серной кислоты; несколько рвзвстряхивают, добавляют 100 мл воды и ох. лаждают, Выпавшие кристаллы отфильтровыввют, промывают на фильтре водой и высушивают на воздухе. Получают 16,0 г(85%) 1,2-эпокси-метил-фенил-пентен-она в виде бесцветных кристалловоФт. чл. 67-68 С, После перекристаллиэации Воиз изопропилового спирта, т. пл. 68,5 С.Последний идентичен по ИК-спектру и пробесмешения...
