Сурков

Номер патента: 1427113

Опубликовано: 30.09.1988

Авторы: Пугин, Сафаров, Сурков

МПК: F16G 11/04

Метки: зажима, каната

...проушины 7 и пальцы 8. К проушинам 7 подсоедипены тяги 8 с гайками 10 и пружинами 11. На одном валу 12 с эксцентриками 6 закреплены зубчатые сектора 13. Эксцентрики 6 размещены между щеками 14 и 15, соединенными между собой шпильками 16.Цека 15 выполнена плоской, щека 14 имеет пяту 17, размещенную во втулке 18, и закреплена болтом 19 с шайбой 20. С противоположной относительно пяты стороны на щеке4 выполнены две пары лапок 21, между которыми размещен канат. Валы со стороны щеки 15 закрыты крышками 22. На основании 1 закреплены штифты 23, в которые упираются пальцы 8 эксцентриков 6 через лапки 16 и шайбы 24.Устройство работает слдующим образом.Вращением гаек 10 тяг 9 уменьшают усилие сжатия пружин 11, обеспечивая поворот эксцентриков...

Номер патента: 1425398

Опубликовано: 23.09.1988

Автор: Сурков

МПК: F16J 15/00

Метки: валов, вращающихся, исследования, стенд, узлов, уплотнительных

...патрубка 10, который сообщается с камерой 9 трубой 11, установленной в расточке держателя 3 игерме,"изированной, например, радиальной манжетой 12. От осевого перемещения труба 11 застопорена пружиннымкольцом 13 и крышкой 14, Натрубок 10содержит мерные части 15 и 16, заполняемые рабочей средой, при этом мер- щные части 15 и 16 могут быть выполнены любого сечения. Измерительная трубка 17 соединена с мерными частями 15и 16 патрубка 10 и имеет наклонноеположение. Торец мерной части 16 пат рубка 10 открыт для сообщения с ат"мосферой и защищен от пыпи сеткой 18.К патрубку 10 прикреплен рычажок 19,связанный, например тягой 20 с механизмом поворота патрубка 10,Длн регулировки исходного положения патрубка 10 под углом 4 имеетсявинтовой упор 21,...

Номер патента: 1425384

Опубликовано: 23.09.1988

Авторы: Алиева, Пугин, Рзаев, Сафаров, Сурков

МПК: F16G 11/04

Метки: зажима, каната

...16 в горизонтальном положении на листе 3 боковой обшивки кабины 4 передвижной люльки предусмотрены кронштейн 23 и шплинт 24, Для Фиксации крышки 6 на корпусе 1 имеетсяпалец 25.Устройство работает следующим образом,Освобождают рычаг 15 от Фиксациишплинтом 24, затем снимают палец25, откидывают крышку б, далее поворачивают рычаг 15 на угол 30-45от горизонтали в любом направлениии удерживают в повернутом положении. Протаскивая конец каната 9сквозь проушину рычага 14, устанавливают его между колодками 10 и 11.После этого рычаг 5 устанавливаютв первоначальное положение, застопорив его на кронштейне 23 шплинтом 24, Закрывают крьппку 6 и фикси"руют ее пальцем 25.Регулирование горизонтального усилия натяжения. каната осуществляютрезьбовой...

Номер патента: 1425300

Опубликовано: 23.09.1988

Авторы: Пугин, Сафаров, Сурков

МПК: E21B 19/06

Метки: скважину, спуска, труб

...1 элеватора подпружинен с литой 4 пружиной 6, На плите 4 предусмотен регулировочный упор 7, Отклонитель 1плитой 4 при помогци гибких связей 8 подвешен на перекладинах 9 штропов 1 О. На штропах 10 поочередно размещаются элеваоры 11 и 12, на которых размещены тру,ба 13 и колонна труб 14, спугценная в скважину. В процессе спуска обсадных труб в скважину элеваторы 11 и 12 поочередно с колонной труб устанавливаются на стол 15 ротора. Колонна труб удерживается элева;тором 11 и 12 за муфты 16.Устройство работает следующим обра. зом.В процессе спуска колонны обсадных труб 4 в скважину после соединения очередной трубы 13 со спугценной колонной об,садных труб 14 осуществляют ее спуск в сква,жину. При этом отклонитель 1 с плитой 4 ,находится в...

Номер патента: 1420484

Опубликовано: 30.08.1988

Авторы: Наумов, Сурков, Трофимова, Чинарев

МПК: G01N 21/01

Метки: исследования, превращений, процессов, фазовых

...кареток 6 и 7, подключенный к первому входу регистрирующегоприбора 24, к второму входу которого подключен синхронизатор 22.Фотоэлектрическая линейка (фиг3)10 состоит из нескольких Фотодатчиков,в данном случае четырех фотодатчиков 25-28, включенных в мостовуюсхему, в одну из диагоналей которойвключен источник 29 питания, а выходные клеммы 30 и 31 второй диагонали предназначены для подключенияк входу соответствующего канала синхронизатора,2 п Устройство для исследования процессов Фазовых превращений работаетследующим образом,При включении нагрева на тепловомузле 17 и исследуемым обьектом 18 с25 помощью задатчика 21 устанавливаютрежим нагрева системе 20 регулирования работы блока 19 питания. По достижении диапазона Фазовых...

Номер патента: 1418255

Опубликовано: 23.08.1988

Авторы: Мещеряков, Сурков, Теличко, Трошкин, Фарафонов

МПК: B66C 1/08

Метки: грузоподъемным, электромагнитом

...по нагрузке протекает ток.При этом в начальный момент заряжаются конденсаторы 23 и 34,При размыкании контактор 27 и 28 прекращается подача напряжения на управляющие электроды тиристоров 4-9 группы 3 намагничивания, при этом конденсатор 23, разряжаясь, закрывает тиристоры 4-9 группы намагничивания, ток в обмотке 1 электромагнита быстро спадает до нуля. Одновременно с размыканием контактов 27 и 28 замыкаются контакты 30 и размыкается контакт 32. Конденсатор 34 подключается к обмотке реле 36. Последнее срабатывает и замыкает свои контакты 36,1 и 36.2, на управляющие электроды тиристоров 17 и 18 группы 16 размагничивания подается напряжение. Тиристорный преобразователь работает на размагничивание. После окончания разряда...

Номер патента: 1416441

Опубликовано: 15.08.1988

Авторы: Богданова, Валиуллин, Присяжнюк, Расторгуева, Смирнов, Стригунов, Сурков

МПК: C01F 11/18

Метки: кальция, карбоната

...суспензии составляет 127), карбониэуют диоксидом углерода, суспенэию карбоната кальция фильтруют,полученную пасту сушат, получают129 г продукта с остатком на сите ссеткой В 0045 К 0,157. и массовой долей свободной щелочи в пересчетена СаО 0,025%.П р и м е р 3. 100 г извести смассовой долей СаО82% гасят0,5 л воды, предварительно обработанной в аппарате магнитной обработки при скорости потока 2,5 м/с имагнитной индукции 0,68 Тл,Одновременно с водой вводят триполифосфат натрия в количестве0,008 мас.7,. Суспензию гидроксидакальция очищают от песка (массоваядоля Са(ОН)2 в суспензии составляет15%), карбониэуют диоксидом углерода, суспензию карбоната кальцияфильтруют, полученную пасту сушат,получают 137 г продукта с остаткомна сите с сеткой У...

Номер патента: 1415415

Опубликовано: 07.08.1988

Авторы: Марцинковский, Пономарев, Сурков

МПК: H03D 3/20

Метки: детектор, фазовый

...3 поступает горное цяпряжение. Нд третий вход пвухполупериодного преобразователя 2 40 с шины 4 поступают счетные импульсы. Двухполуцериодцый преобразователь 2 фазд-код осушествляет преобразование фазовых сдвигов ФМ-сигналя в цифровой код (фиг. 2), при этом частота 45 счетных импульсов, поступающих с шины 4, определяет дискрет измерения фазы сигнала. Цифровой сигнал с выхода двухполупериодцого преобразователя 2 фаза-код поступает на вход50 цифроаналогового преобразователя 5, где он преобразуется в аналоговый сигнал. Величина эталонного напряжения, поступающего цд другой вход преобрдзояд. ля 5 по шине 6, определяет амплитуду выходного напряжения пре 55 образовдтеля 5.Диффереццирующий блок 7 осуществляет дифференцирование (фиг. 4 б) фа....

Номер патента: 1410193

Опубликовано: 15.07.1988

Авторы: Конопленко, Полубояринов, Получанкин, Сурков, Ульянов

МПК: H02K 5/22

Метки: вводное, внешней, машинам, например, присоединения, проводников, сети, электрическим, электроустановкам

...крепящегося на доскевыводов; на фиг. 4-7 - основные токоведущие элементы зажима различных 20конфигураций,Вводное устройство содержит расположенную в корпусе доску выводов,состоящую иэ пластмассовой панели 1,на которой закреплены основные токо-,25ведущие элементы 2 зажима (скобы),к которым с помощью резьбовых элементов крепления (неосновных токоведущих элементов) 3 присоединены кабельные наконечники выводных проводов 4 и кабельные наконечники внутреннего подвода 5, Основные токоведущие элементы 2 зажима могут бытьприсоединены к пластмассовой панели1 с помощью неосновных токоведущихэлементов (болтов) 6 и резьбовых кре 35пежных элементов (крепежных винтов)7, или же с помощью крепежных шпилек 8.Вертикальная спинка 9 основныхтоковедущих...

Номер патента: 1408148

Опубликовано: 07.07.1988

Авторы: Гудов, Диамент, Жуков, Карелин, Качанов, Мартынов, Матлахова, Сурков, Федотов

МПК: B30B 15/34, F16K 31/00

Метки: объектов, перемещения

...6 исполнительного механизма одним своим концом будет связа 55 а с Фланцем стакана, а другим коном - с стенкой корпуса 1, раэмещен-, нои со стороны, противоположной от фИксирующего элемента. Устройство работает следующим образом.При подаче командного сигнала нагреватель 7 разогревает пружину 6 до100-110 С. Последняя, сжимаясь(Фиг. 4), подтягивает опору 10 сосью 11 и сжимает при этом пружину4. Паз 12 оси 12 перемещается вдольштифта 13 штока 3. После максималь"ного сжатия пружины 4 (Фиг. 5) отверстие 18 опоры 14 начинает сжиматьупоры 5 до положения, при которомони освобождаются из уступов, выполненных в боковых стенках отверстия2. Освободившийся фиксирующий эле-мент освобождает шток 3, который ударом резко поступательно...

Номер патента: 1407547

Опубликовано: 07.07.1988

Авторы: Коноплева, Павленко, Сурков

МПК: B03C 1/02

Метки: действия, магнитный, непрерывного, сепаратор

...держателя 1. На внутренней поверхности крьппки 11 закреплены 1 ифли 17, ориентированные в направле 1 ии расположения магнитов, преимущет".твенно радиальном по отношению к (оси вращения держателя 1. Рифли 17 размещены в зоне, смежной с перифе 1 ийной зоной размещения магнитов 2,и расположены только в желобе 16, примыкая к внешней стенке 18 желоба и опираясь на перегородку 14. В предложенном случае на крьппке 11 закреплены две рифли, однако их может быть больше.. Выходное окно 19 из бункера 5 погружено в окно 12 загрузки, примыкая к внутренней стенке 20 вибролотка, так что даже при отсутствии перегородки 4 исходный материал первоначально ориентируется с внутренней стороны лотка.Магнитный сепаратор работает сле-. дуюшдм...

Номер патента: 1400595

Опубликовано: 07.06.1988

Авторы: Захарова, Сергеев, Синагулов, Сурков, Шатов

МПК: A23K 1/175

Метки: добавка, кормовая, крупного, минеральная, рогатого, скота

...повышение продуктивности животных.П р и м е р, Берут отходы производства кальцинированной соды на стадии рассолоочистки, Фильтруют, сушатв барабанных сушилках до остаточнойвлажности 8% и получают продукт, содержащий следующие вещества, мас.%фСаСО 70-82; Мд(ОН) 8-13; МаС 1 2-14; 1582.0 0,01-0,02; Ре Оз 0,01-0,02;а 80 0,1-0,3.Высушенные отходы загружают в шаровую мельницу типа "ЛМ", куда подаюти ионол (2,6-ди-трет-бутил-метилФенол) в количестве 4% от веса шлама,Размолотую смесь перемешивают прикомнатной температуре в течение 40мин, после чего она готова к употреблению. Полученная кормовая добавка представляет собой легкосыпучийнеслеживающийся порошок белого цвеэта насыпной плотностью 500.20 кг/мСравнительную зФФективность включения...

Номер патента: 1399697

Опубликовано: 30.05.1988

Авторы: Лебедев, Сурков

МПК: G05B 11/12

Метки: привод, следящий

...И-НЕ 21 на выход устройства11 вычитания импульсов, т.е. из выходной последовательности импульсов вычитается один импульс 29. С приходом импульса с первого выхода распределителя 18 импульсов сигнал 27 с прямого выхода КБ-триггера 19 записывается на выход Р-триггера 20, который разрешает прохождение импульсов 25 с второго выхода распределителя 18 импульсов через второй элемент И-НЕ 22. Импульс 31 с второго выхода распределителя 18 импульсов через второй элемент И-НЕ 22 устанавливает в исходное состояние КБ-триггер 19 и П-триггер 20, при котором импульсы с первого выхода распределителя 18, импульсов через первый элемент И-НЕ 21 поступают на выход устройства 11 вычитания импульсов, В результате на выходе устройства 11 вычитания...

Номер патента: 1397526

Опубликовано: 23.05.1988

Авторы: Зареченский, Илуридзе, Карданахишвили, Пронин, Сурков, Трофимова, Черных, Чернявец

МПК: C22B 47/00

Метки: восстановительного, двуокиси, марганца, обжига, печей, преимущественно, производстве, уплотнительный, электролитической, элемент

...5 карбонизованого полимера - фенолформальдегидной смолы (ФФС) создает и усилие прижима фасок 2 уплотнительного элемента к профильным опорным кольцам (для простоты не показаны). Основную нагрузку воспринимает на себя слой 4, а защитную и антифрик.ционную функцию выполняет слой 3. 45уплотнительный элемент может быть изготовлен различными путями. Напримерполучают исходный каркас40 после чего прессуют полученную коксопековую массу, обжигают и графитируют, Грлнсостан графита следующий,Ж:Кокс (-0,09) мм 32Кокс (-0,5-0) мм 18Графитированный бой(-5+3) ммПосле этого проводят пропитку полученных заготовок каменноугольнымпеком с температурой размягчения65-73 С так, что фронт импрегнатаостановится и несколько не достигаетсердцевины...

Номер патента: 1395374

Опубликовано: 15.05.1988

Авторы: Мунхоев, Перинов, Расулов, Сурков

МПК: B04B 1/08, B04B 7/08

Метки: сепаратор, центробежный

...7 с пакетом конических таре лок 8, В своей верхней части барабан 3 снабжен камерой 9 для гомогенизации продукта, в которой расположен дополнительный пакет конических тарелок 1 О, укрепленных на тарелкодержателе 11. Тарелкодержатель 11 установлен на подшипниках 12 и 13 с воз О можностью вращения в направлении противоположном направлению вращения барабана 3, Между камерой 9 для гомогенизации и камерой 6 сепарирования укреплена перегородка 14 с отверстиями 15 для 25 прохода продукта из камеры сепарирования 6 в камеру для гомогенизации 9, Приемно- выводное устройство 16 с отводящим патрубком 17 расположено в тарелкодержателе 11 камеры 9 для гомогенизации, Вокруг верхней части тарелкодержателя 11 уста новлен дополнительный статор 18...

Номер патента: 1391841

Опубликовано: 30.04.1988

Авторы: Зеленская, Спажев, Сурков, Фомин

МПК: B23K 28/00

Метки: образец, оценки, прочности, сварных, соединений, технологической

...образца, Для осуществления изобретения можно применить пробы, пред полагающие выполнение прямолинейныхшвов и имеющих контрольныи участок, по уровню дефектности которого после сварки судят о технологической прочности металла шва и соединения. В качестве примера осуществления изобретения можно взять известную крестовую пробу, состоящую из элементов 1, 2 и 3, в которой из металла переменного состава выполнен по крайней мере один из трех элементов либо на месте контрольного участка 1 ш выполнена врезка 4 из пластины металла переменного состава (фиг. 2) . Перед сваркой ее обваривают со всех сторон для создания исходной жесткости образца. Необходимым условием в конструкции образца является совпадение вектора 5 скорости сварки и градиента...

Номер патента: 1391729

Опубликовано: 30.04.1988

Автор: Сурков

МПК: B05C 3/09

Метки: ленточных, магнитопроводов, пропитки

...изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5:аказ 1844/11 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Устройство включает корпус 1, кнаружцои стороне которого крепитсяванца 2 для материала пропитки, авнутри расположен привод барабана,состоящий иэ электродвигателя 3,шкинцой передачи и редуктора 5 свнходцым налом 6, ца котором крепится ротор 7, выполненный в виде диска.ад ротором к корпусу шарнирно присоединено кольцо 8, с наружным контуром,выполненным по Архимедовой спирали, имеюее выступ 9,Устройство работает следующимобразом.Обрабатываемые изделия подаютсяиэ бункера или конвейером (це показано) ца ротор н месте А, Вращениемротора / изделия 1 О погружаются вванну с раствором клея,...

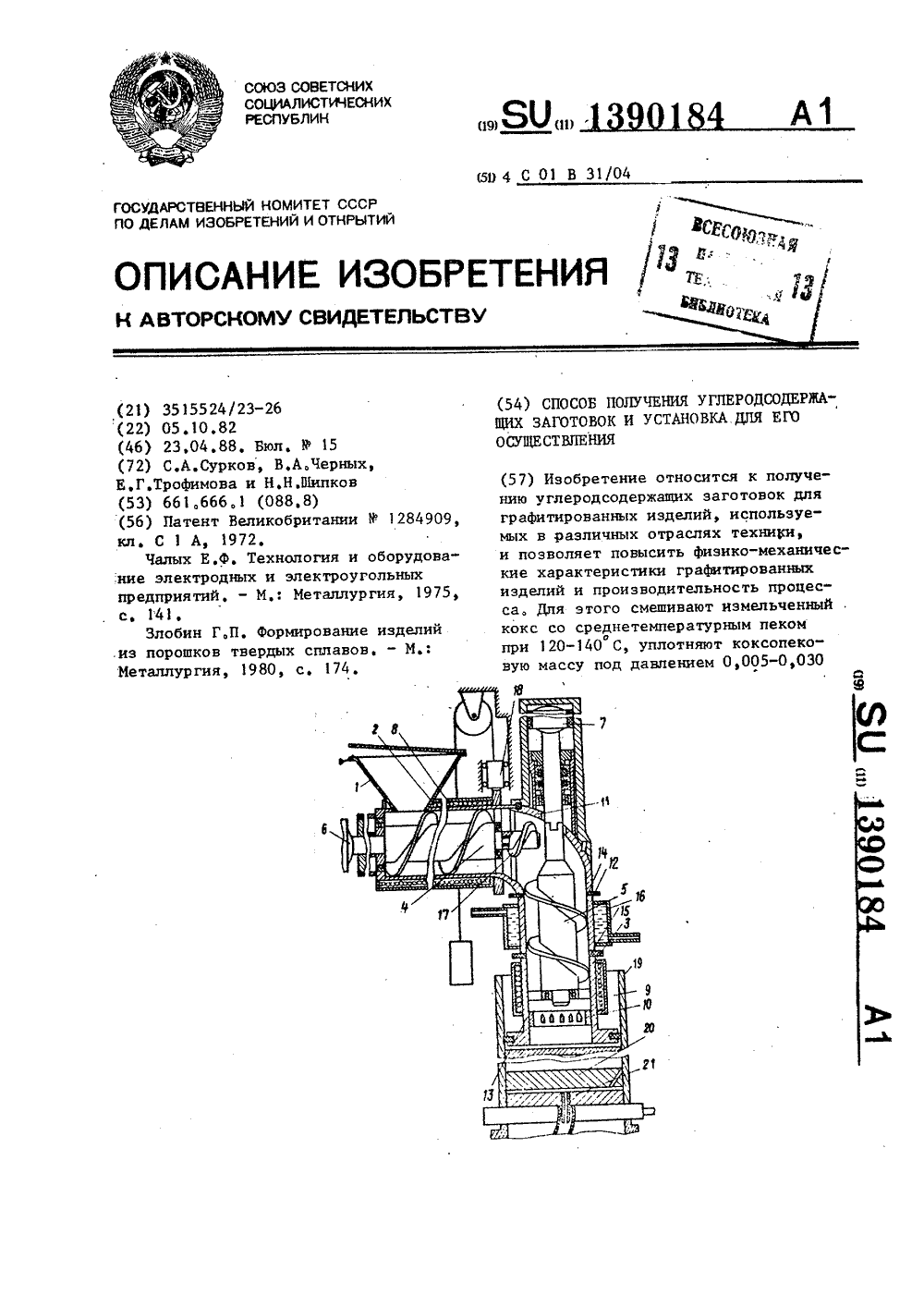

Номер патента: 1390184

Опубликовано: 23.04.1988

Авторы: Сурков, Трофимова, Черных, Шипков

МПК: C01B 31/04

Метки: заготовок, углеродсодержащих

...давления 0,001 МПа,Плотность полученного графита1880 кг/см , теплопроводность166 Вт/мград, удельное электросопротивление 8,5 10 Ом.м, прочностьпри растяжении 139 кг/см, надежность 99,67 Время прессования 7 заготовок 38 мин, потери сырья 6,1 Х,В таблице представлены режимныепараметры предлагаемого способа, значения физико-механических характеристик и показатели процесса в сравнении с известным,Надежность достижения уровнясвойств определяют иэ формулыели;БиВЮЕШ В ШЧ кгде й ги - коэффициент Стьюдента;надежностьЕ - допустимая ошибка в .эксперименте;Б г - дисперсияюи - число образцовДя койтроля партий заготовок тех" ническими условиями число образцов и г задается одинаковым, и отсюда у изменяется в соответствии с изменением дисперсии свойств...

Номер патента: 1102359

Опубликовано: 07.04.1988

Авторы: Диамент, Егорова, Соборнов, Сурков

МПК: G01T 1/202

Метки: сцинтиблок

...измерительное устройство содержит корпус 1 с крышкой 2 из материала, нейтрального к исследуемому излучению, в котором размещены сцннтиллятор 3, фотоэлектронный умножитель 4, эластичный отражатель 5, частично окру" жающий сцинтиллятор 13. Сцинтиллятор а 0 оптически соединен с фотоэлектронным умножителем 4 с помощью кремнийорганического клея по поверхности Ь. На поверхности 6 сцинтиллятора 3, контактирующей с фотоэлектронным умно- жителем 4, отражатель 5 отсутствует. Сцинтиллятор представляет собой крис" талл иодистого натрия или иодистого цезия,активированный таллием. Эти кристаллы легко растворимы в воде, .а .кристаллы иодистого натрия подвержены воздействию даже атмосферной влаги. Растворение пограничных зон кристаллЬв, а также...

Номер патента: 1387106

Опубликовано: 07.04.1988

Авторы: Получанкин, Сурков

МПК: H02K 5/22

Метки: вводное

...4 присоединяются независимо друг от друга к зажимам 1 на разных уровнях, Выступы для крепления концов 5 обмотки машины по соображениям монтажного удобства обращены к общему центру. На Фиг,4 и 5 показан возмож- . ный вариант крепления отогнутого конца 6 плоской шины 1 к доске 2. На Фиг.6 показана йеразъемная заделка раздвоенного конца 7 плоской шины в диэлектрическую отверждаемую массу доски 2.Токопроводяцие шины зажимов 1 образуют между собой острый угол ма центры их оснований находятся на дуге окружности РЕ. Это значительно увеличивает жесткость конструкции, так как уменьшается воздействие ударных токов короткого замыкания из-за наличия угла ы, между соседними зажимами, и обеспечивает равномерность жил, т.е, жилы с наконечниками...

Номер патента: 1384634

Опубликовано: 30.03.1988

Авторы: Кикин, Пейсах, Рысева, Сурков, Усов

МПК: D04B 27/08

Метки: бруса, игольницы, основовязальной, отбойного, привод

...т.е, график функции положения р = р (Ы), воспроизводимой шестизвенником.На фиг,4 изображена траектория исполнительной точки иглы (см,фиг.1) в системе координат М,ХУ, при этом начало М координат помещено в центре прямоугольника, заключающего в себе траекторию точки М.Механизм привода работает следующим образом.Кривошип 1 (см.фиг.1), вращаясь вокруг оси О, приводит в движение восьмизвенньп и шестиэвенный меха/низа, сообщающие звену 7 движение согласно закону, изображенному на фиг.2, а звену 12 - на фиг.3. При этом точка М совершает движение по траектории, изображенной на фиг.4, по закону, обеспечивающему процесс петлеобразования, Положение М, исполнительной точки иглы соответствует такому положению параллелограмма 03 С НИ, в котором он...

Номер патента: 1380782

Опубликовано: 15.03.1988

Авторы: Гуславский, Сурков, Чаморцев, Шкоп

МПК: B04B 3/04

Метки: прямоточная, разделения, суспензий, тонкодисперсных, центрифуга

...для выгрузки сгущенной фазы установлена ограничительнаяшайба 12. Часть фильтрующего элемента 11, размещенная в цилиндрическойчасти барабана 3 шнека, может бытьвыполнена в виде усеченного конуса,прикрепленного меньшим основанием кторцу барабана 3 шнека. Витки 4 шнека 5могут быть выполнены полыми с фильтрующей поверхностью 13 с двух сторон,что позволяет увеличить поверхностьфильтрования.Центрифуга работает следующим об 50разом. Исходная суспензия по питающей трубе Ь поступает в ротор 1 со стороны его цилиндрической части. Под действием центробежных сил крупные твердые частицы осаждаются в периферийной части ротора, а мелкие частицы задерживаются фильтрующей поверхностью барабана 3 шнека, снабженного фильтрующим элементом 11 с высокой...

Номер патента: 1364862

Опубликовано: 07.01.1988

Авторы: Барановский, Игуменов, Лапин, Лебедев, Сурков

МПК: G01B 7/30

Метки: код, магниторезистивный, поворота, угла

...в виде полудиска, закрепленного на оси вращения. При вращении магнита магнитный поток перемещается вдоль магниторезистора 6, изменяя сопротивление последнего относительно средней точки, что приводит к изменению напряжения на выходе преобразователя в функции угла поворота. Из чертежа следует, что ток, протекающий через магниторезистор 6, равен(2) Е х(К)О + Е,ььк 2 1(К+1)Поскольку выходное напряжение снимается относительно средней точкиисточника 1 питания, тох (К)Б =Е - . (371(К+1)Из фоРмулы (3) следует, что выходное напряжение является функцией коэффициента резистивного отношения,который зависит от температуры,Для уменьшения зависимости вы 25 ходного напряжения от изменения температуры окружающей среды в предлагаемый преобразователь...

Номер патента: 1364818

Опубликовано: 07.01.1988

Авторы: Диамент, Сурков

МПК: F16K 31/02

Метки: объектов, перемещения

...механизм может бытьвыполнен иэ термобиметаллическихпластин 15 (фиг.З). Термобиметаллические Ч-образные пластины 15 равномерно располагаются вокруг оси 12штока 4 в количестве не менее двухгрупп. Каждая группа содержит такоеколичество 7-образных пластин, которое обеспечивает необходимую величину перемещения втулки 9 для полного сжатия пружины 8 и упоров 5, Для нагрева термобиметаллических пластин 15 в непосредственной близости от них размещен нагреватель 16, выполненный из высокоомной, например нихромовой, проволоки, Другой конец термобиметаллических пластин 15 закреплен на корпусе 1. На конце штока 4 выполнена резьба 17 для крепления на нем толкателя, клапана или другого органа, с помощью которого осуществляется выполнение...

Номер патента: 1364807

Опубликовано: 07.01.1988

Авторы: Зареченский, Илуридзе, Карданахишвили, Новак, Пронин, Сурков, Трофимова, Хазов, Черных, Чернявец

МПК: F16J 15/00

Метки: уплотнительный, элемент

...обжигают и пропитывают полимерным материалом, например фенолформальде 10 гидной смолой, которая на поверхности уплотнительного элемента 9 образует защитный слой 16. Секторы 14 состыкованы в замок, например, в виде прямоугольного выступа 17 на од" гом конце, причем боковые поверхности 19 секторов 14 проведены по радиусам 20 уплотнительного элемента 9.Боковые поверхности 21 выполнены 20 скошенными по Отношению к радиусам20 уплотнительного элемента 9, проведенным в точках стыковки секторов 14. Уплотнительный элемент 9 снабжен накладками 22, размещенными на секто 25 рах 14 со сдвигом на половину длины,и связанными с соседними секторами14 как с помощью полимерного материала, так и с помощью соединения,например болтов 23,30 Уплотнительный...

Номер патента: 1364406

Опубликовано: 07.01.1988

Авторы: Белов, Пушков, Сурков

МПК: B23B 31/04

Метки: инструмента, осевого, патрон

...отверстиями 3 и 4, В корпусе 1 установлены три пары зажимных элементов 5 и 6 с коническими поверхностями 7 и 8, предназначенными для взаимодействия с коническими отверстиями 3 и 4. Зажимные элементы 5 и 6 попарно связаны посредством упругих лепестков 9 и 10 с выступами 11, выполненными в патроне и расположенными в продольных пазах 12,. выполненных в корпусе 1.На корпусе 1 установлена гайка 13, взаимодействующая своим внутренним торцом с торцовыми поверхностями зажимных элементов 5. В осевом отверстии 14 корпуса установлен выталкиватель 15, подпружиненный пружиной 16. Зажим инструмента 17 после его установки на зажимные поверхности элементов 5 и 6 производится вращением гайки 13. При этом она перемещает зажимные элементы 5 и 6...

Номер патента: 1365350

Опубликовано: 07.01.1988

Авторы: Бекасов, Сурков, Цуканов

МПК: H03K 5/00

Метки: низкочастотных, периодических, сигналов, угловой, формирования, шкалы

...уменьшается с увеличением интервала Т. и1уменьшением периода Т,.Таким образом, цель способа достигается за счет получения числаБ , его запоминания, затем списывания с последующей регенерацией в течение интервала Т,На фиг.1 представлена структурная схема устройства, реализующегоспособ; на фиг.2 и 3 -принципиальная схема устройства; на фиг,4 -временные диаграммы, поясняющие способ.Устройство, реализующее способ,состоит из генератора 1 тактовойчастоты, программируемых делителей2 и 3 частоты, счетчика 4 импульсов, регистра 5 и формирователя 6параметров низкочастотного периода(ФПНП).Узлы схемы связаны между собойследующим образом.Генератор 1 тактовой частоты соединен с программируемыми делителями 2 и 3 частоты, которые вторымивходами...

Номер патента: 1358082

Опубликовано: 07.12.1987

Авторы: Ватару, Сурков

МПК: H03K 5/19

Метки: импульсов, последовательности

...шины. Вход формирователя 1 импульсов подключен к входной шине 5 контролируемой последовательности импульсов, выход формирователя 1 подключен к установочному входу счетчика 2, счетный вход которого подключен к выходу генератора 3 опорной частоты, а выход через элемент И-НЕ к выходной шине 6 и входу останова счетчика 2.Разрядность счетчика определяется соотношением контролируемой и опорной частот при заданной чувствительности контроля, Под чувствительностью контроля понимается количество отсутствующих импульсов н контролируемой последовательности, на которое реагирует устройство. При соотношении частот 1:1, т,е. при чувствительности контроля, равной едийице, разрядность счетчика равна двум.Устройство работает следующим образом.Счетчик 20...

Номер патента: 1356975

Опубликовано: 07.12.1987

Авторы: Колягин, Сурков

МПК: A01B 1/04

Метки: болезням, проса, селекции, сортов, устойчивых

...растения с индивидуальной изоляцией цвет ка. Полученные гибриды Р, размножают в теплице.1Гибриды Р эаспоряют популяциейапыльной головни, высевают на фито- участке и проводят индивидуальный от бор трансгрессивных по продуктивности и устойчивости растений в популяции, поражающейся данным патогеном от 0,1 до 24,07. и характеризующейся полимер ным и эпистатическим взаимодействием 50 генов. Отобранные в Р растения в фазе молочной спелости зерна заражают некротическим меланозом зародышевой 55 формы ,путем погружения метелок Р в суспенэию патогенных бактерий Рвеойошопав Ьо 1 ех Кепйг 1 с 1 с,ХапйЬошопав Ьо 1 с 1 со 1 а ВогЮо 1 йег ц Егппп 1 а саго 1 оога Но 11 апд двухсуточного возраста плотностью 1,5-2,0 млрд, клетокв 1 мл воды на 5-10...

Номер патента: 1354131

Опубликовано: 23.11.1987

Авторы: Марцинковский, Пономарев, Сурков

МПК: G01R 25/00

Метки: измеритель, обработкой, ортогональной, сдвига, фаз

...ПФО фП = - --- вп 6+ С2рПО ПРЪ---- -сов 6 +з 2При увеличении времени интегрирования Т - р оо слагаемые ьС и ая-а 0.Сигналы П и П, поступают на перемножители 7 и 8 и затем на сумматор 9. Произведя соответствующие пре - образования, получаемБ ПО,ПвБ О-ш-. сов 8 П в 1 п"й+ -а- впВ Б х2 уОО 2УООх сов Йг.=П,Б в 1 п(Ю+6) .Это значит, что на выходе сумматора 9 будет синусоидальный сигнал, имеющий сдвиг фазы 9Далее этот сигнал поступает на усилитель-ограничитель 1 О, где преобразуется в прямоугольный сигнал, имеющий фазовый сдвиг 8 . Фазовый сдвиг прямоугольного сигнала измеряется цифровым измерителем 11 Фазы.Помехоустойчивость предлагаемого устройства определяется шириной полосы пропускания которая находится из выражения1ЬЕЪ ЪИгде ЬК...
