Спиридонов

Номер патента: 1112173

Опубликовано: 07.09.1984

Авторы: Галицкая, Галицкий, Закиров, Спиридонов, Стельмаков

МПК: F23C 6/04

Метки: топка

...на фиг.2 - разрезА-А на фиг.1; на фиг.3 - узелнафиг. 1,Топка содержит соосно расположенные цилиндрические камеру 1 сгора ния с соплами 2 первичного дутьяи форсункой 3 и камеру 4 дожиганияс соплами 5 вторичного дутья, Камера,1 ГОэсния Зыпопнееа с дисметрОм меньшим диаметра камеры 4 дожи- ния и снабжена наружной воздушной рубацкой б, к полости 7 которой подключены соп:та 2 первичного дутья. Нижняя часть камеры 4 дожигания выполнена в виде воронки 8 с вертикаль. ными трубами 9, имеющими заглушенный верхний торец 10, установленными вдоль боковой стенки 11 камеры 4 дожигания и сообщающимися с полостью 7 воздушной рубашки 6. На боковой поверхности труб 9 размешены сопла 5 вторичного дутья, Сопла 2 и 5 первичного и вторичного дутья...

Номер патента: 1111717

Опубликовано: 07.09.1984

Авторы: Спиридонов, Удодов, Хлыновский, Шутов

МПК: A01K 73/02

Метки: лова, рыбы

...темчто в устройстве для лона. рыбы, содержащем трал с верхней и нижней псдборами и по меньшей мере один перфорированный шланг, соединенный с -:.невмссистемай, перфорированный шланг концами закреплен на верхней и нижнейподборах, а нневмасистема выполненазпс возможностью периодической псцачисжатога воздуха.На чертеже показано устройство длялова рыбы,Устройство для лова рыбы состоитиэ трала 1 известной конструкции,оснащенного верхней 2 и нижней 3 подборами и кабелями 4, нескольких перфорированных вертикально расположен"ных, воздушных шлангов, закрепленных4 Освоими концами на нижней и верхнейподборах, иэ которых основной 5 размещен между гужевыми частями верхней2 и нижней 3 подбор, а дополнительные 6 - аналогично основному на...

Номер патента: 1110533

Опубликовано: 30.08.1984

Авторы: Кохан, Махнев, Островский, Спиридонов

МПК: B21J 13/02

Метки: горячей, давлением, металлов, штамп

...фиг.2 - разрез А-А на фиг.1; на фиг,3 - положение нижнего выталкивателя поковок в конце рабочего хода; на фиг,4 - промежуточное положение выталкивателя при возврате в исходное положение; на фиг.5 - исходное положение выталкивателя; на фиг,б - верхняя штамповая вставка с выталкивателем; на фиг.7 - положение верхнего выталкивателя после рабочего хода; на фиг,8 - то же, промежуточное; на фиг.9 - то же, исходное,Штамп содержит нижнюю и верхнюю половины со штамповыми вставками 1 и 2 с гравюрами и установленные в центральных отверстиях этих вставок выталкиватели поковок 3 и,4. На сопрягаемых поверхностях вставок 1 и 2 и выталкивателей 3 и 4 выполнены кольцевые канавки 5, которые расположены друг против друга при исходном положении...

Номер патента: 1108426

Опубликовано: 15.08.1984

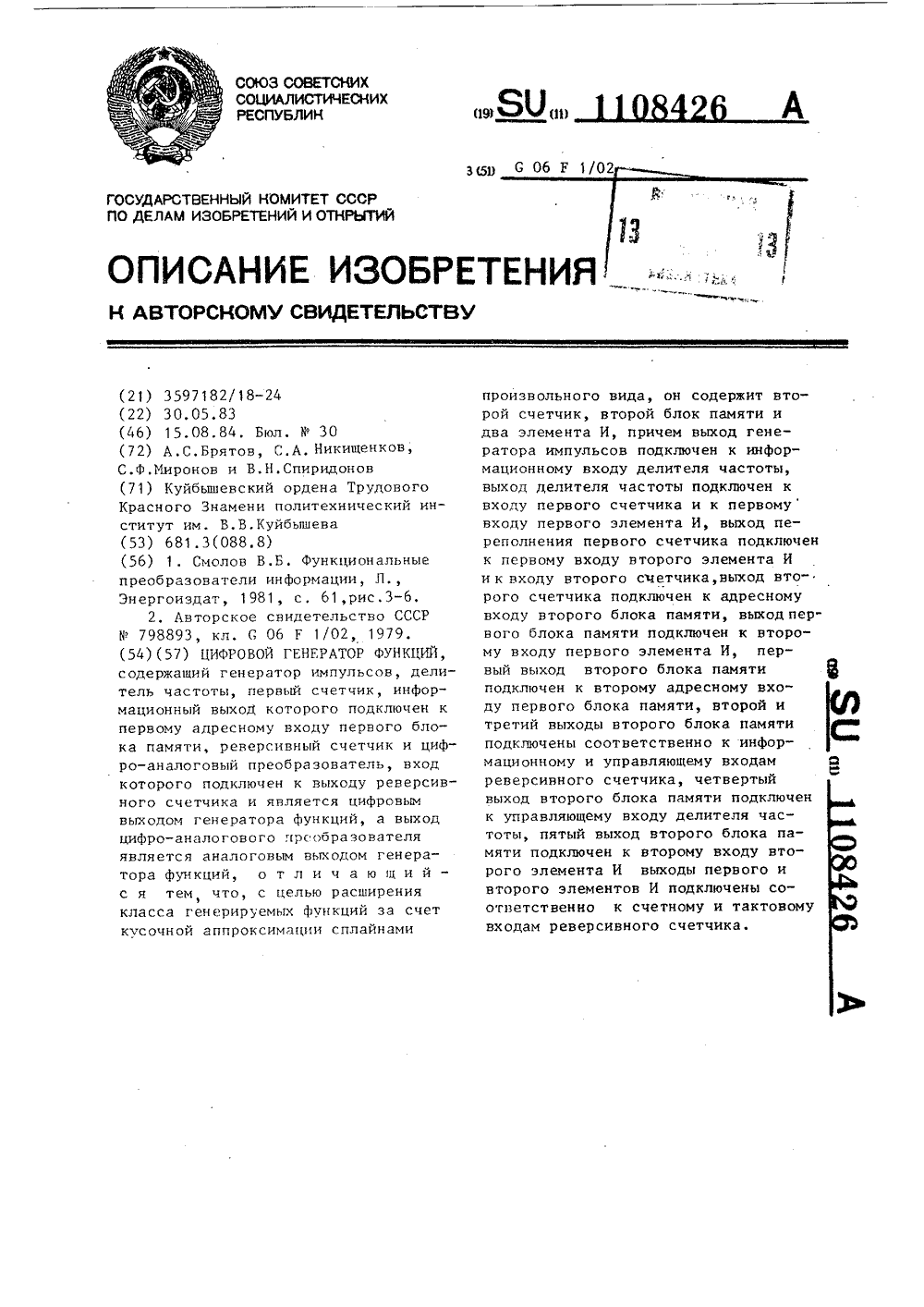

Авторы: Брятов, Миронов, Никищенков, Спиридонов

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...второго элемента И и к входу второго счетчика,выход второго счетчика подключен кадресному входу второго блока памяти, выход первого блока памятиподключен к второму входу первогоэлемента И, первый выход второгоблока памяти подключен к второму адресному входу первого блока памяти,второй и третий выходы второго блока памяти подключены соответстненно кинформационному и управляющему входам реверсивного счетчика, четвертыйвыход второго блока памяти подключенк управляющему входу делителя. частоты, пятый выход второго блока памятиподключен к второму входу второгоэлемента И, выходы первого и второго элементов И подключены соответственно к счетному и тактовому входам реверсивного счетчика,На фиг. 1 показана функциональная схема цифрового...

Номер патента: 1108405

Опубликовано: 15.08.1984

Авторы: Бялельдинов, Осипов, Спиридонов, Фридман

МПК: G05D 23/30

Метки: градообразования, диффузионная, исследования, камера, процесса, термостатированная

...в виде ролика, установленного на валу вне камеры.и закреплен ного параллельно оси центрального отверстия на валу, установленном с возможностью поворота на основании, установленном с возможностью переме" щения в направлении, перпендикуляр ном оси вала, причем держатель поддонов связан с роликом бесконечным тросиком.На фиг. 1 представлена термостатированная диффузионная камера для 55 процесса градообразования, общий вид; на фиг. 2 и 3 - механизм перемещения поддонов. 2Термостатированная диффузионнаякамера для исследования процессаградообразования содержит (фиг. 1)теплоизолирующнй кожух 1, верхнююгоризонтальную пластину 2, источник3 холода, теплопроводную сетку 4,нижнюю горизонтальную пластину 5,источник 6 холода, теплоизоляционную...

Номер патента: 1108298

Опубликовано: 15.08.1984

Авторы: Мураков, Спиридонов

МПК: F24F 3/16

Метки: воздуха, тепловлажностной

...7 насоса 4, а выход - с его всасывающим трубопроводом 8, Нагнетательный трубопровод 7 снабжен регулирующими клапанами 9 и 1 О давления. Генератор 5 озона может быть оснащен компрессором 11, блока 12 осушки воздуха и трансформатором 13.Поддон 2 может быть снабжен фильтрами 14 и 15 очистки, а увлажнительный аппарат 3 - форсунками 16.Работа устройства осуществляется следующим образом.Температурно-влажностная обработка воздуха осуществляется в корпусе 1 в зоне увлажнительного аппарата 3, где вода распыляется форсунками 16. Неиспарившуюся воду собирают в поддоне 2 и она, пройдя через фильтры 14 и 15 очистки, поступает в циркуляционный насос 4. Озон из генератора 5 озона поступает в эжектор 6, подключенный параллельно с...

Номер патента: 1108290

Опубликовано: 15.08.1984

Авторы: Галицкая, Галицкий, Спиридонов, Тинчурин

МПК: F23L 15/00

Метки: котельная

...с установленным в нем воздухоподогревателем, соединенным с топкой и снабженным трубопроводом избыточного горячего воздуха, подключенным к потребителю тепла, причем установка снабжена магистралью рециркуляции газов из конвективного газо- хода в топку с установленным в ней теплообменником, а трубопровод избыточного горячего воздуха соединен с потребителем тепла через линию нагреваемой среды упомянутого теплообменника, магистраль рециркуляции в зоне теплообменника снабжена байпасным трубопроводом. На чертеже показана схема котельной установки.Котельная установка содержит конвективный газоход 1 с установленным в нем воздухоподогревателем 2, соединенным с топкой 3 и снабженным трубопроводом 4 избыточного горячего воздуха. Установка...

Номер патента: 1107346

Опубликовано: 07.08.1984

Авторы: Гладков, Калинин, Лазаренко, Спиридонов, Чернышов, Юматов

МПК: H05B 3/44

Метки: лантана, нагреватель, трубчатый, хромита

...внешней трубы температурана ее поверхности не превышала301000-1200 С, что необходимо дляобеспечения механической прочностивнешней трубы и всего. нагревателя.Материал внешней трубы не долженвзаимодействовать с материалом . 35внутренней в химическом и физическом,смысле т.е; должна быть исключенациффузия катионов в нагретую внутрен: нюю Трубу и наоборот. 20 Указанным требованиям отвечают. ,40такие материалй, как Мо, Сг ОС 6 Сг.которые имеют высокую Т 2200.С,неэлектропроводны, не боятся термоударов и соответствуют требованиям,предъявляемым к обоим материалам 45По термическому расширениюТак как .катионы Са + или М могутдиффундировать в чистый хромитлантана. или иттрия, то важно, чтобыв хромите уже были введены соответ:"ствующие катионы и...

Номер патента: 1107096

Опубликовано: 07.08.1984

Авторы: Петрушко, Рожков, Смирнов, Спиридонов

МПК: G02B 27/28

Метки: изображений, сравнения

...в устройстве для сравнения иэображений, содержащем расположенныепоследовательно на основной оптической оси источник активирующего излучения, кадровое окно для размещениятранспарантов, первый поляризатор,установленный с возможностью поворота вокругоптической оси, объективи светочувствительный материал, проявляющий фотостимулированное двулучепреломление, а также второй источник излучения, второй поляризатор,светоделитель, составляющий равныеуглы с основной и дополнительнойоптическими осями, анализатор, скрещенный с вторым поляризатором, и экран для проекции изображений, причемкадровое окно, светочувствительныйматериал и экран для проекции изображений оптически сопряжены, второйполяризатор и второй источник излучения расположены...

Номер патента: 1105419

Опубликовано: 30.07.1984

Авторы: Голышев, Дудко, Логачев, Семенов, Слюсаренко, Спиридонов, Черненко

МПК: B65G 47/22

Метки: конвейера, ленте, потока, сыпучего, формирования

...сыпучего материала на лент конвейера, включающее установленные опорным элементом на раме над лентой две пластины со свободными и связанными между собой под углом друг к другу концами, расположенные по обе стороны продольной оси ленты конвейера 2.Недостатком известного устройства является невозможность регулирования положения пластин относительно ленты в зависимости от транспортируемого материала.Цель изобретения - повышение эффективности транспортирова ния сыпучего материала путем регулирования положения пластин относительно ленты конвейера.Указанная цель достигается тем, что в устройстве для формирования потока сыпучего материала на ленте конвейера, включающем установленные опорным элементом на раме над лентой две пластины со...

Номер патента: 1105219

Опубликовано: 30.07.1984

Авторы: Галицкая, Галицкий, Спиридонов, Тинчурин

МПК: B01F 5/00

Метки: камера, смешения

...3 1. Однако данный смеситель также не. обеспечивает оптимальное распределение смешиваемых потоков и вследствие этого не обладает достаточной эффективностью смесеобразованияЦелью изобретения является дальнейшее повышение эффективности смесеобраэования. 5Указанная цель достигается тем, что в камере смешения, содержащей цилиндрический корпус, коллектор и сопла, расположенные на боковой поверхности корпуса в несколько поясов 10 и по касательной к поверхности условного цилиндра, диаметр условного цилиндра равен 0,39-0,41 диаметра корпуса, при этом сопла каждого пояса расположены в одной плоскости и по парно направлены навстречу друг другу.Кроме того, сопла каждого последующего пояса расположены с угловым смещением относительно сопел преды...

Номер патента: 1103987

Опубликовано: 23.07.1984

Авторы: Васенин, Волков, Зиновьев, Золотухин, Клусов, Кутепов, Спиридонов

МПК: B23Q 3/155

Метки: автоматической, блоков, инструментальных, линий, роторно-конвейерных, смены

...и вставки инструментальных блоков выполнен в видезвездочки-досылателя, установленнойс возможностью шагового перемещения,и огибающего барабан неподвижногокулачка с Г-образным пазом,40равным по высоте инструментальномублоку, при этом вход 1 -образногопаза расположен на уровне кассеты сналаженными инструментальными блоками, а выход - на уровне инструмен 45тальной цепи, причем звездочка-досылатель установлена на выходе кассеты с налаженными инструментальнымиблоками, а шаг между ее зубьямиравен диаметру инструментальногоблока.При этом механизм шагового перемещения звездочки-досылателя выполнен в виде электромагнита и храпового,.механизма, закрепленного на оси звез дочки-досылателя.На фиг. 1 изображено устройстводля автоматической смены...

Номер патента: 1103093

Опубликовано: 15.07.1984

Авторы: Галицкая, Галицкий, Закиров, Спиридонов, Стельмаков

МПК: G01K 13/02

Метки: поля, потока, температур

...замер полей температур смеси в кольцевой камере при истечении струй из бтверстий в наружном и внутреннем контурах кольцевой камеры перпендикулярно потоку. Принципиальная схема кольцевой камеры смешения, на которой осуществлялся предлагаемый способ, состоит иэ кольцевой низконапорной магистрали 1, высоконапорной магистрали 2, наружного 3 и внутреннего 4 контуров, зоны смешения 5, отверстий 6.По кольцевой низконапорной магистрали 1, которая образована наружным и внутренним контурами 3 и 4, протекает поток горячих газов. Высоко напорная магистраль 2 имеет круглое поперечное сечение, и в ней размещена кольцевая низконапорная магистраль 1, По высоконапбрной магистрали 2 протекает поток холодных газов. В наружном и внутреннем контурах 3 и 4...

Номер патента: 1101893

Опубликовано: 07.07.1984

Авторы: Козик, Спектор, Спиридонов, Трухин, Фельдбуш

МПК: G02F 1/01, G11C 11/42

Метки: записи, изображения, носитель, пластический

...зарядового рел 1 ефа, соответственно распределеникзяркости в изображении на поверхности фотополупроводникового слоя, и преобразованиеего в геометрический рельеф пластическогоносителя. Перенос зарядового рельефа натермопластик осуществляют за счет кратковременного контакта фотополупроводникового элемента и термопластика. Для записипоследующего кадра термопластическийноситель перемещают относительно фотополупроводникового элемента в новое положение 121. Недостатком указанного устройства яв 40 ляется необходимость термообработки носителя для получения геометрического рельефа и низкая скорость покадровой записи. Кроме того, изотропность свойств аморфного фотополупроводникового элемента не позволяет получить в процессе регистрации...

Номер патента: 1101227

Опубликовано: 07.07.1984

Автор: Спиридонов

МПК: A61C 19/04

Метки: зуба, параметров

...является расширение функциональных возможностейустройства, повышение удобства рабогы м исклйчение травматизации тканейпри измеренииУказанная цель достигается тем,что устройство для измерения парамет, ров зуба, содержащее полый корпус сгубками, индикатор перемещений, жест.ко соединенный с полым корпусом,последний дополнительно снабжен трубчатым элементом с пазом, телескопически установленным на полом корпусес возможностью продольного перемещения, причем полый корпус и трубчатыйэлемент соединены с губками, одна изкоторых выполнена съемной и соединеиа гибкой тягой с индикатором перемещения.Такое выполнение устройства обеспечивает возможность измерения нетолько линейных параметров зуба, нои его периметра у шейки, а также исключить...

Номер патента: 1099172

Опубликовано: 23.06.1984

Авторы: Спиридонов, Спиридонова

МПК: F16L 3/16

Метки: опора, подвижная, трубопровода

...ребер жесткости с расстоянием между ними, не меньшим продольной толщины оголовка стойки, а каждый шарнир с двумя степенями подвижности выполнен в5 виде трущейся пары, составленной из оголовка стоики и контактной эоны нижней поверхности верхней полуобечайки, заключенной между ребрами жесткости, 1 ОВ оголовке стойки образован поперечный паэ, а полуобечайка снабжена дополнительным средним ребром жесткости, помещенным в паэ оголовка, 15Контактная эона полуобечайки на своей внешней расчетной грайице снабжена расположенной между ребрами жесткости ограничительной планкой.Наружная дуга каждого дугообразного ребра жесткости полуобечайки описана по линии эпюры наибольших кольцевых напряжений, действующих в контактной зоне полуобечайки.На Фиг. 1...

Номер патента: 1098767

Опубликовано: 23.06.1984

Авторы: Баннов, Герман, Грачев, Гущин, Костогрыз, Петров, Силин, Спиридонов

МПК: B24B 31/06

Метки: вибрационной

...масса выполнена в виде охватываю,щей рабочую емкость цилиндрической обе- ЗОчайки, смонтированной на основании припомощи упругой маятниковой подвески,при этом источник колебаний выполнен ввиде системы из двух эксцентриковых вибраторов с упругими шатунами, смонтированных на цилиндрической обечайке по обе Зстороны от ее вертикальной оси с наклономпо отношению к последней, а концы шатуновприсоединены к рабочей емкости,На фиг. 1 схематично показано устройство, общий вид; на фиг. 2 - то же, вид 40сбоку.Рабочая емкость 1 (фиг. 1 и 2) при помощи упругих элементов, состоящих из амортизаторов 2 и буферов 3, подвешена в цилиндрической обечайке 4. Снизу к цилиндрической обечайке прикреплен источник колебаний, представляющий из себя коробку5,...

Номер патента: 1098038

Опубликовано: 15.06.1984

Авторы: Емельянов, Спиридонов

МПК: H01B 7/08

Метки: кабель, ленточный, связи

...жил и обо.лочку из диэлектрика с большей относительной диэлектрической проницаемостью чем материал изоляции 2 .Недостатком этого ленточного ка беля является невозможность обеспечения согласования волновых сопротивлений цепей без применения специальных согласующих устройств.Цель изобретения - обеспечение 30 необходимого повышения помехоустойчивости путем волнового сопротивле- ния по длине кабеля,указанная цель достигается тем, что в ленточном кабеле связи, содержащем ряд параллельно уложенных изолированных токопроводящих жил и оболочку из диэлетрика с большей от - носительной диэлектрической проницае-,щ мостью, чем материал изоляции, оболочка выполнена в виде поперечных полос разной ширины, расположенных с зазором периодично по длине...

Номер патента: 1096203

Опубликовано: 07.06.1984

Авторы: Дроздова, Евсеев, Пономаренко, Спиридонов

МПК: C01B 13/11

Метки: озонатор

...трубчатый внутренний электрод охлаждается кислородом. Наружный электрод и диэлектрический барьерохлаждаются вентилятором,Опытным путем установлено, чтошаг спирального рифления не долженпревышать 1 мм, так как выход озонарезко снижается,Благодаря тому, что на внутреннем электроде размещены несимметричные кольца с шелевыми прорезями (жалюзями), поступающий в озонатор кислород приобретает тангенцкльную 1096203Изобретение относится к техникеполучения озона путем пропусканиякислорода через тлеющий разряд, возникающий между электродами, разделенными диэлектрическим барьером сразрядным промежутком при подачеимпульсного высоковольтного напряжения, и предназначено для обеззараживания питьевых цистерн.Известен озонатор для полученияозона из...

Номер патента: 1096202

Опубликовано: 07.06.1984

Авторы: Адаев, Бабенко, Бобрин, Гребеник, Добров, Мазанько, Соловьева, Спиридонов

МПК: C01B 11/14

Метки: дефолианта

...П р и м е р 1, 8,7 кг раствора сульфата магния с концентрацией 517. через форсунку подают в сушилку псевдоожиженного слоя в количестве 2,2 кг/ч, Сюда же загружают 4,0 кг кристаллического хлората натрия с начальной влажностью 3,17 Под слой хпората натрия подают воздух с температурой 60 С в количестве 200 нм /ч, В результате получают 8,3 кг дефолианта в виде гранул округлой формы размером 1-3 мм, на 1 вес.ч, хлората натрия приходится 1,15 вес,ч. эпсомита, Продукт не содержит физической влаги, не "плыветпри температуреЭ 109620не ниже .100 С, не слеживается прихранении в течение не менее 12 мес.Содержание иона С 10 - 36,67, что впересчете на шестиводный хлорат магния составляет 687, содержание кристаллизационной влаги...

Номер патента: 1094727

Опубликовано: 30.05.1984

Авторы: Власов, Волков, Калинкин, Спиридонов, Шумилин

МПК: B24B 31/02

Метки: галтовочное

...Б-Б нафиг.1 (последовательные положенияустройства при рабочем направлениивращения); на фиг. 5 - то же (припротивоположном направлении вращения,обеспечивающем выгрузку).Галтовочное устройство (фиг. 1 и2) имеет форму горизонтально размещенного усеченного полого конуса 1и снабжено редукторным реверсивнымприводом 2. В центральной части малого основания 3 полого конуса 1 имеется загрузочная горловина 4, В центральную часть большего основания 5встроен выгруэочный шнек б в видевинтового гребня 7 на внутренней поверхности трубы 8.Входная часть 9 этой трубы введена внутрь конуса 1 и имеет окно 10.Устройство снабжено также средством 11 для выгрузки обработанныхизделий и обрабатывающего материалав шнек б, выполненным в виде выгруэочного...

Номер патента: 1094000

Опубликовано: 23.05.1984

Автор: Спиридонов

МПК: G01R 35/00

Метки: измерительного, погрешности, преобразователя, статистической

...А.Тяско Заказ 3418/37 Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5филиал ППР "Патент", г, Ужгород, ул. Проектная, 4 второй вход - с выходом эадатчика 3 ичерез преобразователь 5 с вторым входом блока 6, выход которого соеди,- нен через последовательно соединенные блок 7 и дифференциатор 10 с вторым входом блока 11, 5Устройство работает следующим образом.Испытательный сигнал поступает на входы поверяемого измерительного преобразователя 1, который находится 1 О под влиянием внешнего возмущакщего воздействия. Сигнал с выхода измерительного преобразователя 1 поступает на вход блока 2 сравнения, на второй вход которого от задатчика 3 отметки 5 шкалы...

Номер патента: 1092230

Опубликовано: 15.05.1984

Авторы: Спиридонов, Спиридонова

МПК: E01D 19/04

Метки: антифрикционное, варианты, его, конструкций, опорных, скользящих, строительных, частей

...7 которой образуютпазы, а части 8 ее поверхности междуперфорациями 7 - участки опирания. 1. Антифрикцианное устройство для опгорных частей строительных конструкций, преимущественно мостов, включающее основание и антифрикционную прокладку, апертую на основание дискретными участками, отделенными друг ат друга пазами, о т л и ч а ю щ е е с я тем, чта, с целью повышения несущей способности, износостойкости и снижения коэффициента трения за счет объемного абжатия прокладки, суммарная площадь в плане участков опирания составляет от 0,5 да 0,9 площади в плане антифрикционнай прокладки, а высота пазов от 0,1 до 0,5 ее толщины,2, Устройство па п,1, о т л и ч а ю щ е е с я тем, что основание выполнено с гладкой верхней поверхностью, а пазы...

Номер патента: 1092202

Опубликовано: 15.05.1984

Авторы: Горячева, Занвель, Калинин, Мироненко, Наджмудинов, Одуев, Спиридонов, Тышлер, Харченко

МПК: C22C 38/20

Метки: железа, основе, спеченный, сплав, уплотнительный

...соединения с чугуном с 10% Изобретение "относится к порошковой металлургии, в частности к спеченным сплавам на основе железа, испольэуемюм для изготовления уплотнительных колец в трубопроводной арматуре.Известен материал, используемыиФ для;изготовления уплотнительных колец, на основе железа, содержащий хром, углерод и медь 1 .Недостаток, этого сплава - неста 10 бильность герметичности соединения сппава с чугуном в трубопроводной арматуре.Наиболее близким к изобретениюопо технической сущности и достигаемому результату является спеченный уплотнительный сплав на основе железа 21, содержащий,мас.%;Хром 12-15Медь 20-28аОУглерод ДоЖелезо ОстальноеИзвестный спеченный уплотнительный сплав на основе железа характеризуется ппохой Герметичностью...

Номер патента: 1092048

Опубликовано: 15.05.1984

Авторы: Друганов, Евсеев, Завражнов, Спиридонов, Старых

МПК: B29J 5/04

Метки: древесностружечных, линия, плит, производства

...принципиальная схема линии для производства дре.- весностружечных плит; на фиг.2 - координирующий узел передачи поддонов.40Линия для производства древесностружечных плит включает ускоряющий транспортер 1, по которому перемещаются поддоны 2, Формирующие машины 3, подпрессовщик 4, транспортер 45 5 для подачи брикетов, загрузочную этажерку 6, горячий пресс 7, разгрузочную этажерку 8, продольный транспортер 9 для подачи поддонов 2, поперечный транспортер 10 для подачи поддонов 2, узел 11 съема плит с поддонов 2, координирующий узел 12 передачи поддонов 2, выполненный в виде дополнительного поперечного тран-. спортера 13, объединяющего вход ускоряющего транспортера 1 и выход поперечного транспортера 10 для подачи поддонов. Поперечный...

Номер патента: 1089591

Опубликовано: 30.04.1984

Авторы: Спиридонов, Стадник

МПК: G06G 7/52

Метки: процессов, случайных, стационарности

...близким к предлагаемому са, пол ченная в предположении о его по техническому решению является 25 стационарносэи из статистических устройство для определения стацио- наблюдений или из теоретической монарности случайных процессов, со-. дели процесса. держащее последовательно соединенные Элемент 2 задержки задерживает блок нормирования и центрирования, процесс на время , При этом 2 блок разнесенных по частоте фильтров выбирается больше интервала корреля 30блок умножения (выходных сигналов ции процесса фСфильтров)р блок усреднения и ампли- Таким образом, на выходе блока 3 тудный анализатор 2 3.вычитания получаемНедостатком известного устрой"ства является сложность, вызваннаяналичием в его составе блока разне- З 5Блок 4 умножения и блок 5...

Номер патента: 1087150

Опубликовано: 23.04.1984

Авторы: Галицкая, Галицкий, Макаров, Мутин, Спиридонов

МПК: B01D 17/04

Метки: нефти, обезвоживания, обессоливания

...соседние патрубки направлены попарно под углом друг к другу и таким образом, что проекции точек пересечения ихосей на плоскость поперечного сечения магистральной трубы расположенына окружности, центр которй лежитна оси магистральной трубы. Диаметрокружности составляет 0,4-0,5 диаметра трубы.На Фиг,1 изображена схема устройства для обезвоживания и обессоливания нефти; на Фиг,2 - разрез А-А на Фиг.1.Устройство содержит магистральную трубу 1, распределитель в виде патрубков 2 для подачи промывочной воды, размещенных внутри магистральной трубы 1 таким образом, что проекции точек пересечения осей соседних патрубков на плоскость поперечного сечениямагистральной трубы 1 расположены наокружности, центр которой лежит наоси магистральной трубы 1,...

Номер патента: 1083099

Опубликовано: 30.03.1984

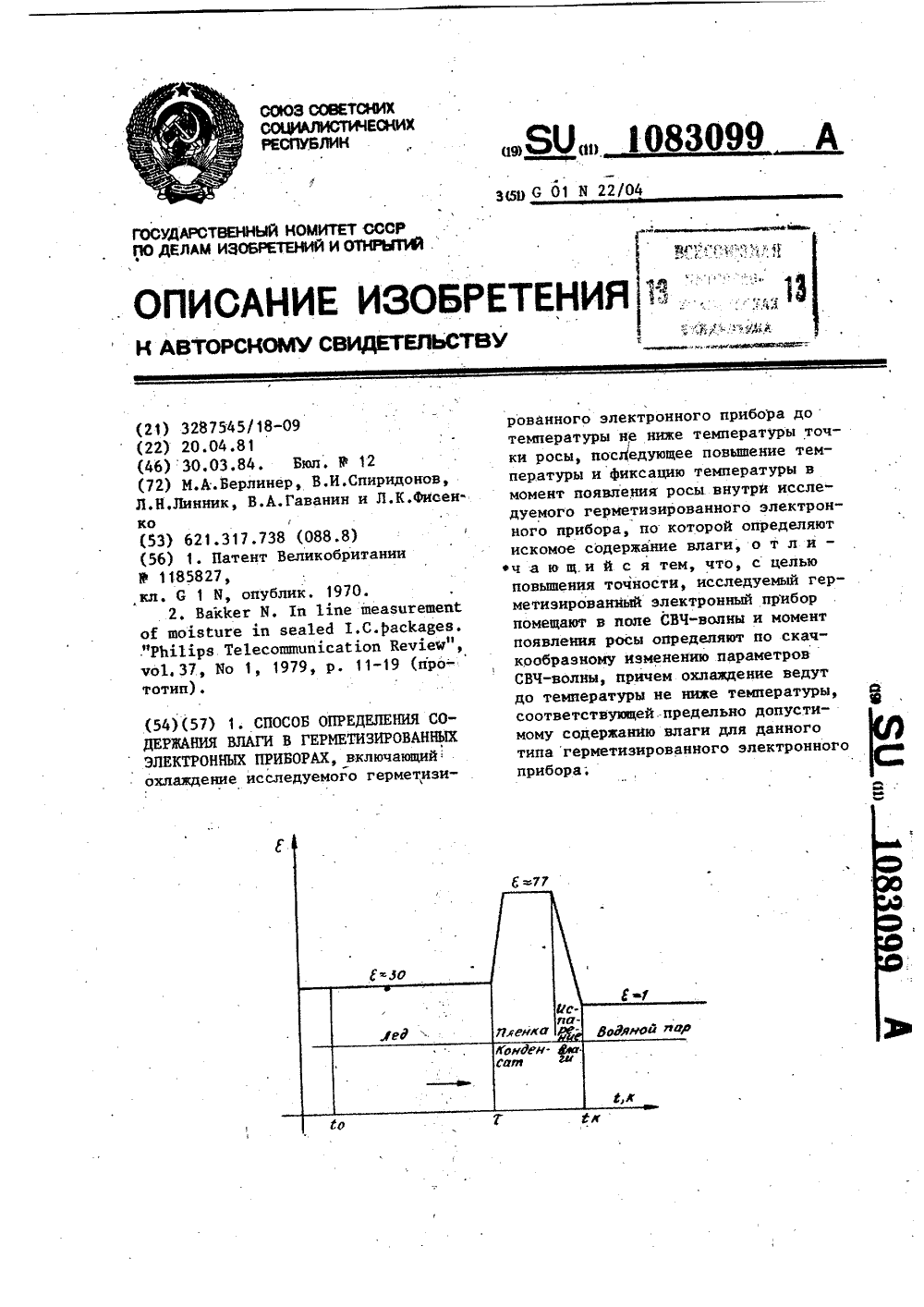

Авторы: Берлинер, Гаванин, Линник, Спиридонов, Фисенко

МПК: G01N 22/04

Метки: влаги, герметизированных, приборах, содержания, электронных

...внутри контролируемой интегральной схемы анализируют графикизависимости емкости между электродами от температуры в процессе плавного изменения температуры контролируемого иэделия. На этих глафикахтемпература точки росы соответствуетопределенной точке..:, Недостатком известного способа 15 является низкая точность.Цель изобретения - повышение точности.Поставленная цель достигаетсясогласно способу определения содержания влаги в герметизированныхэлектронных приборах, включающемуохлаждение исследуемого герметизиро. ванного электронного прибора до температуры не ниже температуры точкиросы, последующее повышение температуры и фиксацию температуры в момент появления росы внутри исследуемого герметизированного электронногоприбора, по которой...

Номер патента: 1077980

Опубликовано: 07.03.1984

Авторы: Голубицкая, Пчелин, Спиридонов, Чернюк

МПК: E02D 5/54

Метки: забивная, свая

...соелицеццых между собой ветвей, имеющих скосы ца нижних концах, скосы. ца цилсних концах каждой ветви выполнены с наружной стороны, а шарнирное соединение ветвей расположено в зоне острия цикних их концов, причсм ветви по высоте ньшолцецы сос танными из секций, при этом секции одной ветви соедицс цы между собой гдарцирсс, расположеццьгм ца царужцой боковой поверхности это ветви, и обрацдеггггье олиг к друггому торцы секции этой ветви н зоне расположения шарцира выполнены со ско сами, а секции другой ветви свободно установлены олца ца другую, ггричем в нижней секции этой ветви и н верхних секциях обоих ветвей образованы сквозные отверстий под инвентарное соелинительцое приспособление.При этом, величина .суммарного углазаострения...

Номер патента: 1076784

Опубликовано: 28.02.1984

Авторы: Иванов, Спиридонов, Туровский

МПК: G01L 7/16

Метки: абсолютного, грузопоршневой, давления, манометр

...на поршне.Введение дополнительной проточки, расположенной ниже проточки давления питания, создает дополни-. тельный путь потоку сжатого воздуха от магиотрали давления через зазор между поршнем и цилиндром вниз, т,е. дополнительную силу, приложенную к поршню сверху вниз, которая компенсирует силу неуравновешенности, действующую на поршень снизу вверх при отсутствии этой проточки, тем самым повышается точность воспроизведения давления за счет существенного уменьшения данной составляющей ошибки измерения.На чертеже приведена принципиальная схема грузопоршневого манометра абсолютного давления.Грузопоршневой манометр состоит из груэопоршневой колонки, в состав которой входит двойной дифференциальный неуплотненный поршень 1, размещенный в...
