Солдатов

Номер патента: 1332010

Опубликовано: 23.08.1987

Авторы: Бабихин, Карнаухов, Кокорин, Кузнецов, Носырев, Солдатов

МПК: E21B 49/08

Метки: пробоотборник, скважинный

...поршней (за иключением поршня 9) начинает вновь перемещаться вверх до момента фиксирования второго снизу разделительного поршня 10 относительно корпуса при совпадении фиксирующего элемента 15 с соответствующим углублением 16, а затем после смещения радиального отверстия 20 вверх и перекрытия его поршнем 10 вторая проба оказывается изолированной в секции- полости 25 между поршнями 9 и 1 О. Аналогичным образом, по мере перемещения полого штока 7 вверх, заполняются остальные секции-полости 26 и 27 между разделительными поршнями 10 и 1 й 1 и 2.При дальнейшем перемещении штока вверх дифференциальный поршень 6 вытесняет жидкость 14, в сливную каме" ру 5 и образует секцию-полость 28, Как только радиальное отверстие 20 оказывается в...

Номер патента: 1320405

Опубликовано: 30.06.1987

Авторы: Карнаухов, Носырев, Солдатов

МПК: E21B 49/08

Метки: пробоотборник, скважинный

...пока не коснется верхней не 5 1 О 5 20 25 30 35 40 45 ПК внутрь гильзы 2 и герметизация их, а также захват блока Ф 4. Далее пробоотборник поднимают и извлекают блок Г 1 К из гильзы 2 для исследований. 3 ил,2подвижной гильзы, что определяется концом рабочего хода вверх приводного штока 11. В это время выступающая часть верхней пробоотборной камеры А входит во внутреннюю полость верхней неподвижной гильзы 2, а ее фиксатор 4 вступает в контакт с кольцевой проточкой 8, в результате чего происходит захват блока пробоотборных камер неподвижной гильзой 2. При ходе подвижной гильзы вниз происходит вытяжка блока пробоотборных камер из внутренней полости подвижной гильзы 3 на величинч, равную рабочему ходу приводного штока 11, величина которого...

Номер патента: 1319948

Опубликовано: 30.06.1987

Авторы: Дворецкий, Коротков, Мышковский, Солдатов, Сухарев

МПК: B21B 19/12

Метки: полых, поперечной, прокатки, профильных, стан

...вращения 5 оправки и электродвигатель 15 привода перемещениярабочей клети, при этом валки 3 деформируют заготовку, В начальный момент прокатки, когда прокатывается(образовывается) технологическийупор заготовки, скорости движенияпатрона 7 с приводом 8 и перемещения рабочей клети равны и направлены навстречу друг другу. Регулируемое давление в приводе 8 позволяет формовочной головке с центрователем 9 одновременно при созданиикрутящего момента заготовке отходить на величину удлинения заготовки.После образования на заготовкетехнологического упора гидродавлениев приводе 8 сбрасывается и патронсвободно перемещается, подталкиваемый течением металла заготовки,направленным вдоль оправки. По окон-.чании прокатки при движении рабочейклети...

Номер патента: 1316928

Опубликовано: 15.06.1987

Авторы: Мелкозеров, Солдатов

МПК: B65D 88/66

Метки: бункер, сыпучих

...фиг. 3 показаны углы заострения рабочих плоскостей скребкового очистного устройства - ножей, где очистные ножи специального профиля выполнены с двухсторонними режущими кромками с различными углами резания. При этом обращенная к точке бункера режущая кромка ножа имеет угол заострения, меньший угла заострения другой режущей кромки у, = 25 - 30, и задний угол у, = 5 - 10, в сумме составляющий угол резания А= - у+д,= 30 - 40, что является оптимальным условием прочности ножа и надежности его эксплуатации при очистке одной из подвижных стенок бункера от налипших или намерзших сырьевых материалов посредством резания и сдвига.Противоположная режущая кромка ножа имеет угол резания у, = 5 - 10, р, = 45 - 50, в сумме составляющий с(1=3, +у =50 -...

Номер патента: 1310286

Опубликовано: 15.05.1987

Авторы: Солдатов, Стефановский

МПК: B63H 23/00

Метки: винтов, вращения, гребных, привод, противоположного, соосных, судовых

...помощью направляющего аппарата 10 имеет противоположное по отношению к насосному колесу 8 вращение и связано валом 5 с носовым гребным винтом 3. Составитель Е.ИгнатьевТехРед В. Кадар Корректор А.Зимокосов Редактор Н. Слободяник Заказ 1857/19 Тираж 409 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к судостроению, а конкретно к приводам соосных судовых гребных винтов противоположного вращения,Целью изобретения является улучше ние динамических качеств привода, повышение надежности и снижение массо- габаритных показателей.На чертеже изображена схема привода соосных судовых...

Номер патента: 1306996

Опубликовано: 30.04.1987

Авторы: Бродягин, Лобов, Макаров, Перцовский, Полухин, Солдатов, Хавкин, Шапиро

МПК: D05B 69/18, D05B 69/20

Метки: автоматической, закрепкой, строчки

...с инверсного выхода четвертого разряда счетчика 1. Если он равен 1 (в случае, если в сцетцике содержится число от 0 ло 7 вклюцительно), импульсы от латцика нижнегоположения иглы через элемент И - НЕ 10 поступают на счетный вход счетчика 11, увеличивая на единицу его содержимое после каждого достижения иглой своего нижнего положения.Швейная машина шьет на закрепочной скорости в прямом направлении, счетчик 11 считает импульсы. После четвертого импульса в третьем разряде счетчика 11 появляется 1, которая включает исполнительный механизм закрепки. МашинаО продолжает шить, но в обратном направлении на закрепочной скорости. Когда счетчик 11 сосчитает до 8, 1 в третьем разряде пропадает и появляется в четвертом разряде.С выхода третьего...

Номер патента: 1303733

Опубликовано: 15.04.1987

Автор: Солдатов

МПК: E21C 35/08, E21C 35/20, E21F 13/08 ...

Метки: конвейера, лавного, рама, штрековая

...проведении гор ной выработки, вид сбокуф на фиг.6- вид Г на. фиг.5; на фиг.7 - сечение В-В на фиг.5.Штрековая рама лавного конвейера содержит средний лист 1, днище 2, завальную боковину 3 с опорной полкой 4 и забойную боковину 5 с опорной пол кой 6. На завальной боковине 3 установлена направляющая 7. Забойная опорная полка 6 расположена по высоте30 выше завальной опорной полки 4 и выполнена в виде фигурных вертикальных стоек 8 переменной высоты, установленных на забойной боковине 5, с возможностью образования окон для погрузки разрушенной горной массы из 35 призабойного пространства, с верхней поверхностью в виде плоскости, установленной с возможностью взаимодействия с плитой крепления лыж выемочного комбайна. При этом высота стоек 8...

Номер патента: 1301975

Опубликовано: 07.04.1987

Автор: Солдатов

МПК: E21D 9/12

Метки: горной, комбайном, массы, очистным, погрузки, проводимом, штреке

...7 (фиг. 4 и 5). На валу 8 приводного барабана 7 имеется звездочка 9, соединенная цепью 1 О со звездочкой 11, которая установлена на валу 12 приводного барабана 13 перегружателя. Рама привода может выполняться из двух частей, соединенных болтами 14. Опорная плита может иметь упоры 15 для фиксации перегружателя.При наличии на проводимом штреке конвейера6 (фиг. 1) перегружател ь м ожет размещаться под рамой привода (фиг. 4 и 5). В случае погрузки горной массы ца лавцый конвейер (фиг. 6) сбрасывающая головка перегружатсля 6 имеет погрузочный желоб 17, повернутый к лавному конвейеру. Устройство работает следующим ооразом.После выемки угля в лаве очистной комбайн 18 (фиг. 6) заезжаст ца погрузочное устройство и приступает к формированию...

Номер патента: 1299740

Опубликовано: 30.03.1987

Авторы: Бабич, Солдатов

МПК: B23K 11/10

Метки: кисть, контактной, промышленного, робота, сварки, точечной

...к выходному фланцу кисти 2. Внутри цилиндра досылания находится шток-поршень 10, который через штифт 11 связан с осью 5 шарнира. Штифт 11 находится в пазу штока-поршня и взаимодействует с ним через пружину 12, находящуюся внутри штока-поршня 10 и установленную с ним соосно со стороны поршня, С другой стороны штифт 11 взаимодействует со стенкой паза шток-поршня и микровыключателем 13.Устройство работает следующим образом. Во время цикла сварки держатели электродов 3, 4 и связанные с ними ось 5 шарнира, штифт 11, шток-поршень 10, пружина 12, микровыключатель 13 остаются неподвижными относительно изделия. Цилиндр 8 перемещается вправо вместе с кронштейном 9 вдоль кромки изделия вместе с кистью робота. После окончания сварки...

Номер патента: 1298946

Опубликовано: 23.03.1987

Авторы: Гусев, Крысин, Куйванен, Марков, Палочкин, Петяшин, Сергиенко, Солдатов

МПК: H04L 27/22

Метки: автоподстройки, несущей, частоты

...обратная фазовой манипуляции, производимой на передаче, т,е. 45снятие манипуляции:Ке(Е)=Ке(Е) Ке(0)+1 т(2) 1 тп(0);1 в(Е)=Ке(2) 1 та(0)+1 ш(2) Ке(0),50где Ке(Е) и 1 в(2) - составляющиеинформационного сигнала после снятияманипуляции,При этом для сигнала с межсимвольнОЙ интерференциеЙ снятие манипуляции произойдет только с однойнаибольшей по уровню составляющей,которой эти двоичные решения соответствуют, Умножение сигнала других 46 составляющих на двоичные решения, не соответствующие этим составляющим, приведет лишь к дополнительной случайной манипуляции.Сигналы, поступающие с синфазного и квадратурного выходов второго перемножителя 16 усредняются во времени соответствующими цифровыми фильтрами 17 и 18 нижних частот,...

Номер патента: 1297950

Опубликовано: 23.03.1987

Авторы: Башкирцев, Никитин, Савченко, Сливов, Солдатов

МПК: B08B 3/04

...насос 16 через всасывающий 14 и нагнетающий 15 трубопроводы подает моющую жидкость в патрубок 9, в результате чего во внутрен нем патрубке 8 создается разрежение. Во внутренний патрубок 8 из объема ванны 1 начинает засасываться моющая жидкость. Привод 10 колебаний 50 2турбулиэаторов 7 приводит их в возвратно-поступательное движение вдоль контейнеров 4. Под действием привода 5 вращается мальтийский крест 6, который приводит в движение крестовину 3. Моющая жидкость, выходящая из кольцевого зазора, образованного внутренним и наружным патрубками, и выходяЩая из внутреннего йатрубка имеет разные скорости. Вследствие этого происходит обмен количеством движения между струями жидкости, вытекающей с разными скоростями иэ турбулиэатора,...

Номер патента: 1297949

Опубликовано: 23.03.1987

Авторы: Башкирцев, Никитин, Савченко, Сапожников, Сливов, Солдатов

МПК: B08B 3/04

...схема устройства на фиг. 2 - разрез А-А на фиг,1.Устройство содержит ванну 1 длямоющей жидкости, приводной вал 2,расположенный над ванной. На валу 2установлена крестовина 3, на концахкоторой закреплены контейнеры 4 дляиэделий. Вал 2 связан с приводом 5посредством мальтийского креста 6.В ванне 1 расположены турбулизаторы7, включающие соила 8, соединенныес приводом 9 их .колебания, выполненного, например, в виде гидроцилиндра10, двухстороннего действия, которыйарматурой 11 соединен с зопотником12. Всасывающий 13 и нагнетательный14 трубопроводы соединяют нагнета"тельный насос 15 с соплами 8. Передсоплами 8 установлена решетка 1 б.Устройство работает следующим об 25разом.Нагнетательный насос 15 из ванны 1,через всасывающий 13 и...

Номер патента: 1296972

Опубликовано: 15.03.1987

Автор: Солдатов

МПК: G01V 1/22

Метки: информации, сбора, сейсмической

...сбора расположены внутри системы, полезный сигнал, приходящий извне, поступает к ним с запазыванием относительно момента появления его навходе опорных пунктов, расположенных по периметру системы. Это запаздывание превышает время задержки включения регистраторов и передатчиков ждущих пунктов. Таким образом, включение их в режим записи и передачи происходит прежде, чем на их входах появляются полезные сигналы,Передаваемую от центра сбора команду спуска внутренних ждущих регистраторов принимают на приемные устройства Ь. 1-6,И внутренних ждущих пунктов,расшифровывают номера их в дешифраторах 7. 1-7.И и передают команду пуска устройства 8.1-8.И автоматического пуска и остановки регистраторовтех внутренних пунктов 5.1-5.И, номера которых...

Номер патента: 1292862

Опубликовано: 28.02.1987

Авторы: Попов, Розенцвайг, Солдатов

МПК: B21C 37/29

Метки: полых, тонкостенных

....Трубную заготовку 11 укладывают в матрицу 1, после смыкания ее половин пуансоны 3 и 4 перемещают так, что конические поверхности 5 и 6 раздают концы заготовки до диаметра матри цы и получения кольцевого уплотнения полости 12 между матрицей и заготовкой. При достижении величины а между кольцевыми выступами 8 и 9 и торцами заготовки через канал 1 О подается, наполнитель в полость заготовки, удаляя воздух через шлицы 7 до полного уплотнения торцов заготовки.Согласно предлагаемому способу изготовлен тройник иэ трубы с наружным диаметром 27,72 мм и толщиной стенки 0,6 мм. Формообразование тройника про. изводилось в матрице диаметром 28,05 мм.После смыкания половин матрицы на 50 чикалось перемещение пуансонов торцовой осадки, при этом...

Номер патента: 1289608

Опубликовано: 15.02.1987

Авторы: Моисеев, Некрасов, Солдатов, Хромов

МПК: B22F 7/04

Метки: внутренней, поверхности, покрытий, порошков

...которые служат и для предохранения порошка от высыпания иэ внутренней полости гильзы, Привод шпинделя 1 осуществляется через муФту 14 и электродвигатель 15 постоянного тока,Устройство работает следующим образом.Гильза 1 О цилиндра ДВС устанавливается в стакан 2, При подаче воздуха в правую полость пневмоцилиндров 3 штоки 4 соединены с кольцом 5, перемешаются влево и прижимная шайба 9 зажимает гильзу 10, Включается электродвигатель 15 постоянного тока, передакнций крутящий момент через муфту14 и шпиндель 1 стакану 2, придаваявращательное движение узлу вращенияи зажатой в нем гильзе 1 О. На внут -реннюю поверхность гильзы 10 ра.вномерно насыпают металлический горопок 16, во внутрь вводят источник2 нагрева, При нагреве внутренней...

Номер патента: 1286898

Опубликовано: 30.01.1987

Автор: Солдатов

МПК: G01B 11/24

Метки: непрямолинейности, фотоэлектрический, фотоэлектрическое

...при высокоточном измерении небольших угловых перемещений объектов, 5Цель изобретения - повышение точности контроля путем устранения погрешностей. обусловленных турбулентностью среды распространения излучения между кареткой и объективом,1 ОНа чертеже представлена схема предлагаемого устройства.Устройство содержит последовательно установленные на контролируемых направляющих 1 коллиматор 2, каретку 3 со светоделительным блоком 4, отражатель 5, свободно подвешенный над светоделительным блоком 4 под углом 45 к оптической оси коллиматора 2, объектив 6, два модулятора 7 и 8 с частотами модуляции, отличающимися по крайней мере на порядок от частоты модуляции другого пучка, один из модуляторов (7) установлен внутри коллиматора 2, другой (8)...

Номер патента: 1286746

Опубликовано: 30.01.1987

Авторы: Карнаухов, Носырев, Солдатов

МПК: E21B 49/00

Метки: времени, гидравлическое, испытателя, пластов, реле

...обращенных к 35пакету толстых и тонких кольцевыхпластин, имеют торцовые пазы 13,сообщающие следующий ряд отверстий,на него и ТЖ иэ камеры 15 под пакетом перетекает в камеру 16 над пакетом через дроссельный К, образованный отверстиями 10 в тонких пластинах 5, К 11 и пазами. В отверстиях 10 происходит дросселирование ТЖ,а в К 11 - она совершает вращательное движение за счет тангенциальноговыполнения пазов. Возникающие приэтом центробежные силы создают дополнительное гидравлическое сопротивление. 2 ил. образующих дроссельный канал. Пазы на замыкающих пластинах располагаются в шахматном порядке, что позволяет соединить последовательно все дроссельные каналы в один.Реле работает следующим образом. При перемещении штока 2 под нагрузкой...

Номер патента: 1285153

Опубликовано: 23.01.1987

Авторы: Гиленко, Иванова, Макеев, Саханов, Солдатов

МПК: E21D 5/016

Метки: вертикальных, выработок, крепь

...вместе с осуществляется в обратном порядке, затяжкой 6 на определенную высоту, 5 илеИзобретение относится к горному делу и касается крепления вертикальных выработок подвесной крепыш.Цель изобретения - повышение надежности эксплуатации крепи за счет увеличения жесткости.На фиг, 1 изображена предлагаемая крепь на фиг. 2, - то же, вид сверху; на фиг. 3 - увел 1 на,фиг. 1; на фиг. 4 - венцы крепи с подвесками; на фиг. 5 " принцип действия подвесок.Крепь состоит из устьевой секции 1 с разъемными узлами 2, венцов,включающих две верхние балки 3 с отверстиями на концах и две нижние балки 4 с приваренными на их концах бобышкаами 5, затяжки 6 подвесок, выполненных в виде пластин 7, элементов крепления в виде колец 8 и ограничителей 9 го...

Номер патента: 1283338

Опубликовано: 15.01.1987

Авторы: Курносов, Постолатий, Солдатов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...2 и 3; 4 и 5; 5 и 6) равно О, а между сближенными фазами разных цепей (1 и 4; 2 и 3; 3 и 6), составляющими отдельные группы, принято д. Минимально допустимая длина изоляционного промежутка фаза - стойка опоры равна 5.Значения углов а для первой и четвертой фаз двухцепной УСВЛ приняты аналогично прототипу. Величины остальных углов определяются из условия, чтобы среднее значение угла и было по крайней мере не меньше, чем у прототипа при подвеске на опоре проводов трехфазной линии.При этих условиях ниже определены основные геометрические расстояния между стойками опоры и минимальная высота дополнительных стоек, начиная с которой уже достигается экономия расхода материалов на трось 1 и на стойки опоры.Расстояние между дополнительными и...

Номер патента: 1281571

Опубликовано: 07.01.1987

Авторы: Артамонов, Баран, Булацкая, Воху, Кохари, Лилл, Паду, Солдатов, Тамм

МПК: C08J 5/18

Метки: мембран, микропористых, полиамидных

...в промывочном растворе рН 7, Мембрану сушат на воздухе при комнатнойтемпературе, Полученная мембрана имеет равномерную пористую структурусредний размер пор 0,1 мкм, производительность фильтрации по воде6,6 мл/мин см при перепаде давлейний 1 кг/смйП р и м е р 2. Приготавливают ком-;,позицию, содержащую, мас. .: полкамид1марки П"бб 20; глицерин 0,2; вода5,4; муравьиная кислота 74,4, Затем 35проводят операции в той же последовательности, что и в примере 1, пркэтом растворение проводят при 25 С.Полученная мембрана имеет равномернуюпористую структуру, средний размер 40пор 0,45 мкм, производительностьфильтрации по воде 40 мп/млн см2П р и м е р 3. Приготавливаюткомпозицию, содержащую, мас,: капрон20; полиэтиленгликоль 0,1" вода 14,3", 1...

Номер патента: 1281406

Опубликовано: 07.01.1987

Авторы: Кудрявцев, Медведев, Солдатов

МПК: B25J 15/00

Метки: захватное

...1Изобретение относится к области машиностроения и может применяться в конструкциях промышленных роботов, работающихс деталями различной формы.Целью изобретения является расширение технологических возможностей.На фиг.1 показано захватное устройство,общий вид.На фиг.1 показано захватное устройство,общий вид; на фиг.2 - разрез А - А нафиг, (при работе с круглыми деталями);на фиг.3 - разрез А - А на фиг.1 (приработе с плоскими деталями).Захватное устройство состоит из корпуса 1 с расположенным в нем приводнымзубчатым колесом 2. С ним в зацеплениинаходятся зубчатые рейки 3 ползунов 4. Одиниз ползунов выполнен П-образным со свободными плечами 5, 6 и перемычкой междуними,Ползуны имеют разные рабочие поверхности с противоположных...

Номер патента: 1276807

Опубликовано: 15.12.1986

Авторы: Карнаухов, Носырев, Солдатов

МПК: E21B 49/08

Метки: пробоотборник, скважинный

...разделительные поршни 14. Верхняя часть полого штока 3 образует с кольцевой расточкой корпуса 1 кольцевую камеру 15. В компоновке испытательного оборудования пробоотборник устанавливается под испытателем пластов и спускается в скважину в виде, изображенном на фиг. 1.Скважинный пробоотборник работает следующим образом,При спуске в скважину пробоотборника дифференциальный поршень 2 находится в нижнем положении, тормозная камера 3 заполнена тормозной жидкостью. Впускные отверстия 6 пробоотборных камер перекрыты корпусом полого штока 3, радиальные отверстия 7 которого смещены относительно впускных отверстий 6 пробоотборных камер. Поршни 14 в пробоотборных камерах находятся в нижнем положении.При запуске скважины в работу (период...

Номер патента: 1275142

Опубликовано: 07.12.1986

Авторы: Коростышевский, Солдатов

МПК: F16B 39/02

Метки: крепления, узел

...М.Подписноемитета СССРоткрытийкая наб., д. 4/5ул Проектная 4 едактор О. Бугираказ 6544/26ВНИИ мчи енного когений и5, РаушсУжгород 13035, М иал ПГ 1 П Изобретение относится к общему машиностроению и приборостроению.Цель изобретения - повышение надежности стопорения.На фиг. 1 приведен узел крепления, общий вид; на фиг. 2 - то же, план.Узел крепления (фиг. 1) содержит охватываемую деталь 1 со шлицом и углублением, охватывающую деталь 2 с радиальными отверстиями и стопорный элемент 3, конечный участок которого отогнут под пря мым углом к плоскости стопорного элемента и размещен в углублении охватываемой детали. Узел крепления (фиг. 2) содержит стопорный элемент 3, конечный участок которого отогнут в плоскости стопорного элемента и...

Номер патента: 1273364

Опубликовано: 30.11.1986

Авторы: Габбасов, Дорофеев, Кирчевский, Кисурин, Подвальный, Рыльков, Солдатов

МПК: C08F 136/04, G05D 27/00

Метки: диенов, полимеризации, процессом, растворной, сопряженных

...различными средними молекулярными весами, а значит с необходимыми вяэкостными свойствами.Средняя величина расхода катализатора Ь (фиг.2) представляет собойусредненное значение расхода катализатора за период Т, около которогокак вокруг оси осуществляется периодический колебательный процесс изменения расхода катализатора.Способ управления процессом растворной полимериэации осуществляетсяследующим образом.Исходную реакционную смесь подаютв первый 1 реактор батареи, при этомрасход смеси регулируют с помощьюдатчика 8, регулятора 9, клапана 10.Поток катализатора подают в реакционную смесь в смесителе 4, при этомрасход его регулируется с помощьюдатчика 5, регулятора 6, клапана 7.Сигналы от датчиков 11, 12 и 8 вводят в УВМ, туда же...

Номер патента: 1271958

Опубликовано: 23.11.1986

Авторы: Вуккерт, Гришечкин, Журавлев, Карих, Платов, Солдатов

МПК: E21B 19/084, E21B 7/02

Метки: бурения, взрывных, скважин, станок

...положение станка при буре.нии. 2 ил,14, блоки 22 и 23 которой размещенына мачте б станка, а блоки 24 и 25 -на траверсе 9 вращателя 4, при этомдополнительные ветви 21, связывающиемежду собой траверсы вращателя и опорного узла, образуют подъемную ветвь 26.Станок оснащен также дополнительными ветвями 27 перемещения, одни изконцов которых скреплены с мачтой бстанка, а другие с траверсой 10 опорного узла 11.При этом одни из концов подъемнойветви 26 закреплены на мачте б станка,а другие ее концы, огибая блоки 24траверсы вращателя, соединены с концами вспомогательной ветви 20 полиспастной системы 4.Соединительное звено 28 полиспастной системы 14 и дополнительной ветви 26 имеет ограничительные упоры 29.Полиспастная система 14...

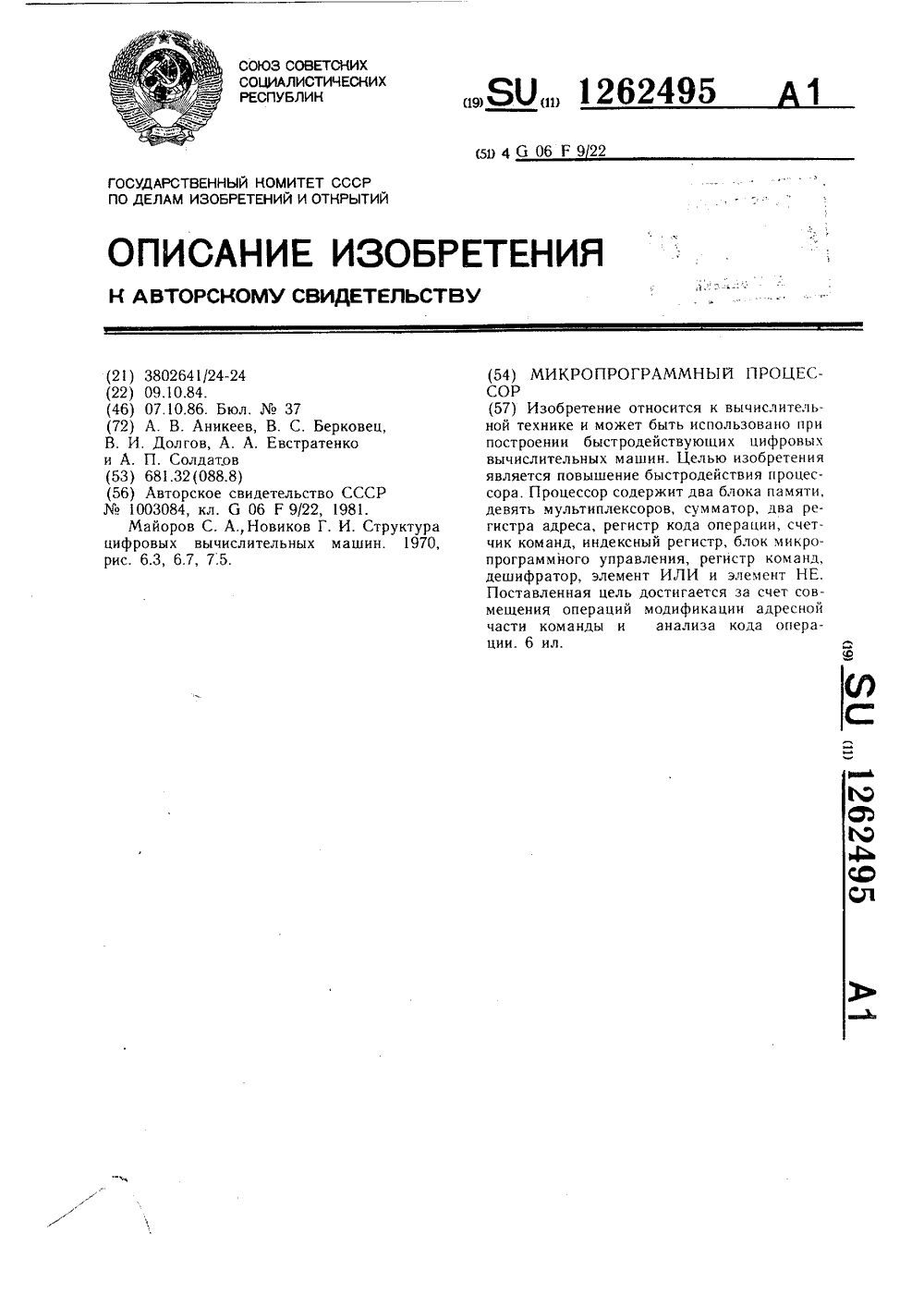

Номер патента: 1262495

Опубликовано: 07.10.1986

Авторы: Аникеев, Берковец, Долгов, Евстратенко, Солдатов

МПК: G06F 9/22

Метки: микропрограммный, процессор

...микроопераций, управляющие выполнением команды в процессоре: сигналы 4 О 39 и 40 чтения соответственно блоков 1 и 2памяти, сигналы 41 и 42 управления соответственно мультиплексорами 3 и 43, сигналы 44 - 49 записи информации соответственно в регистры команд 4, кода опера ции 20, адреса 27 и 28, счетчик 22 команд,инденсный регистр 8, сигнал 51 увеличения содержимого счетчика 22 команд на единицу.Если данная команда арифметическаяи значения признаков числа и команды не совпадают (например, признак числа О, а 5 О признак команды 1), то по адресу, записанному в регистре 28 адреса, из блока 2 памяти, выбирается операнд и через выход 50 процессора подается в арифметическое устройство ЦВМ, а по адресу, записанному в регистре 27, из блока 1...

Номер патента: 1260450

Опубликовано: 30.09.1986

Авторы: Солдатов, Янсуфин

МПК: E02D 27/34, E04H 9/02

Метки: опора, сейсмостойкая

...19 в верхней части и размешен в конической обойме 13 с зазором, в котором размещена пружина 20, выполненная в виде гофрированной конической оболочки с прорезями со стороны ее вершины.Полость конического элемента 12 и зазор между ним и конической обоймой заполнены антифрикционной жидкостью 21.Сейсмостойкая опора работает следуюшим образом.До сейсмических воздействий при статически уравновешенном положении все элементы опоры расположены симметрично относительно вертикальной оси под действием только вертикальных статических нагрузок. При этом гофрированная коническая пружина 20 находится в начальном напряженном положении между обоймой 13 и коническим элементом 12 под действием вертикальной нагрузки и удерживается за 5 10 15 20 25 30 35 40...

Номер патента: 1258654

Опубликовано: 23.09.1986

Авторы: Бабич, Солдатов, Сташков

МПК: B23K 11/28

Метки: контактной, робот, сварки, точечной

...изделия, а шток цилиндра возврата продолжает движение вдоль кромки свариваемОго изделия вместе с кистью робота. Для компенсации возникающего при этом изгибающего момента между корпусом и штоком цилиндра 5 возврата установлена пружина 14. После окон. чания цикла сварки точки электроцодержатели 3 вместе с корпусом цилиндра 5 возврата возвращаются в исходное положение относительно кисти робота.В связи с тем, что но нремя цикла сварки одной точки кисть робота перемещается к следующей, сокращается время паузы между циклами сварки, и производительность процесса в целом возрастает н 1,5-2 раза.В связи с отсутствием ускорений и замедлений механических звеньев промышленного робота динамические на" грузки на координаты и приводы робота...

Номер патента: 1257656

Опубликовано: 15.09.1986

Авторы: Аникеев, Берковец, Долгов, Евстратенко, Плотников, Солдатов

МПК: G06F 13/28

Метки: внешним, вычислительной, сопряжения, устройством, цифровой

...одной изшин выхода 18 подает синхронизирующий сигнал во внешнее устройство 22на вход 20. По синхронизирующему сигналу абонент внешнего устройства 22, адрес которого указан в адресном слове, подключает свой входной регистр для приема информационного3 257 слова к входу 6, если осуществляется вывод, или подключает выходной регистр к выходу 19, если осуществляется ввод. Если следующая по программе команда является командой вывода, то по этой команде из памяти 25 в регистр 1 выводится информационное слово, которое затем передается через вход 6 на входной регистр абонента внешнего устройства 22, Одновре- . 10 менно процессор 24 выдает через выход 18 на вход 20 внешнего устройства 22 синхронизирующий сигнал, который поступает на приемный вход...

Номер патента: 1256824

Опубликовано: 15.09.1986

Авторы: Мироненко, Никитин, Солдатов

МПК: B21B 13/18, B21B 21/00

Метки: клеть, прокатки, рабочая, стана, труб, холодной

...стенку 5, соединенную с кассетой посредством пропущенных между подушками верхнего и нижнего рабочих валков штанг 6 с кольцевыми прорезями а, установленных в этих прорезях полуколец 7 и клиньев 8, расположенных между стенкой и подушками рабочих валков, и затяжных винтов 9, верхний опорный валок 1 О, подшипниковыми опорами 11 соединенный с кассетой шарнирно посредством пальцев 12, нижний опорный валок 13, опоры 14 которого установлены в выполненных в кассете и крышках 15 цилиндрических расточках.Устройство работает следующим образом.При прокатке кассета 2 перемещается возвратно-поступательно по направляющим и опорным брусьям станины 1. Для замены калибров на рабочих валках 4 валки извлекаются из кассеты 2, С этой целью посредством...
