Агрегат для получения нетканого материала из полимерных нитей

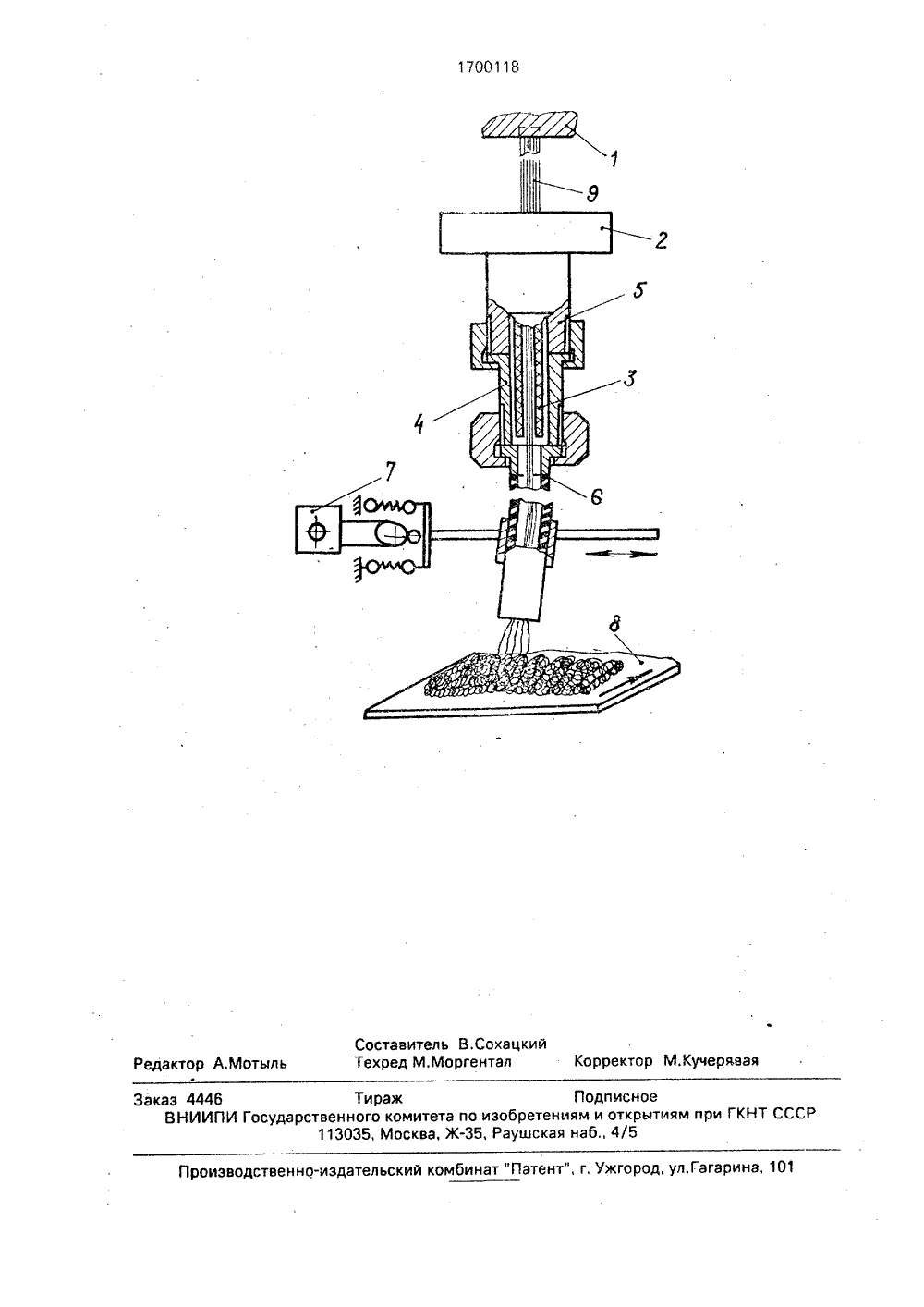

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 700 Ю 04 Н 3/00 ЕТЕНИ твенное объединение , Ф исун и В, И.Легеда льство СССР/00, 1981.ЛУЧЕНИЯ НЕТКАНОПОЛИМЕРНЫХ НИ ГО ТЕ ромыш етканых ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) АГРЕГАТ ДЛЯ ПОМАТЕРИАЛА ИЗ 57) Изобретение относится легко пенности и касается производств Изобретение относится к легкой промышленности и касается производства нетканых материалов, в частности из полимерных нитей, при помощи газодинамических устройств.Качество нетканых материалов, получаемых с помощью газодинамических устройств, и производительность оборудования зависят от надежности работы газодинамического устройства и качества формуемых им нитей и их раскладывания на приемной поверхности.Наиболее близким к предлагаемому является агрегат, содержащий фильеру, эжектор, гибкий газопроницаемый шланг с приводом, присоединенный к выходному соплу эжектора и приемно-отводящую поверхность. Выходное сопло и шланг выполнены из одного материала, например стали.Недостатком данного агрегат является то, что вытягиваемый пучок полимерных ниматериалов, в частности из полимерных нитей, при помощи газодинамических устройсте . В агрегате для получения нетканого материала, из пол мерных нитей содержащем фильеру, эжекторное устройство, гибкий газопроннцаемый шлан с поиводом присоединенныйвыходному соплу эжекторного устройства, и приемно-отводящую поверхность, выходное сопло эжектора выполнено из высокополимерного диэлектрика, напри.дер полиэтиленметакрилата, а Гибкий газопроницаемь;й шланг соединен с втулкой, установленной соосно и с зазором относительно выходного сопла эжекторного устоойства, 1 э.п. ф-лы, 1 ил. тей, проходя в металлическом выходном сопле, сильно электризуется, в результате этого прилипает на стенки как самой камеры смешения, так и нитераскладывающего шланга, Это приводит к временным остановкам, снижению качества материала и его выхода, Значительный электростатический заряд ухудшает условия эксплуатации.Увеличение производительности за счет увеличения числа нитей в пучке или за счет увеличения расхода расплава на отверстие фильеры, а следовательно, и скорости га".ового потока в эжекторе, усугубляет указанные недостатки. Иногда при малых производительностях удается уменьшить прилипаемость к стенкам выходного сопла и шланга. Однако это вызывает повышение шума более 85 дБ, что превышает допустимые нормы и требует дополнительные средства по улучшению условий эксплуатации, 1700118Целью изобретения является создание агрегата для получения нетканого материала, позволяющего повысить качество материала, его выход, производительность и условия эксплуатации,Указанная цель достигается тем, что в агрегате для получения нетканых материалов, содержащем фильеру для формирования нитей, эжекторное устройство, гибкий газопроницаемый шланг с приводом, подсоединенный к выходному соплу эжекторного устройства и приемно-отводящую поверхность, выходное сопло зжекторного устройства выполнено из высокооолимерного диэлектрика, например полиэтилметакрилата, а гибкий газопроницаемый шланг соединен с втулкой. установленной соосно и с зазором относительно выходного сопла эжекторного устройства,На чертеже изображен агрегат для получения нетканого материала из полимерных нитей, общий вид,Агрегат содержит фильеру 1, эжекторноеустройство 2, выходное сопле 3, выполненное из высокополимерного диэлектрика, например полиэтилметакрилата, втулку 4, установленну.о соосно и с зазором к выходному соплу, подсоединенную к корпусу 5 зжекторного устройства. и гибкий гаэопроницаемьй шланг б с приводом 7, подсоединен-;й к втулке и приемно-. отводящую поверхность 8,"Устройство работает следующим образом,Сформированный в фильере из расплава полимера пучок нитеЙ 9, г;роходя через эжекторное устройство 2, выходное соггло 3, вытягивается и транспортируется по гибкому газопроницаемому шлангу. Конец ибкого шланга б приводится в движение от привода 7 через кожух и пучок нитей раскладывается в холст на приемно-отводящей поверхности 8,Вследствие того, что выходное сопло эжекторного устройства выполнено из вь 1- сокополимерного диэлектрика, например из полиэтилметакрилата, которое изолировано воздушным зазором от гибкого шланга, и втулки, на которой он установлен, проходящие нити не прилипают к внутрен ней его поверхности, намного меньше электризуются и также не прилипа.от на внутреннюю поверхность шланга, Благодаря этому значител ьно стабильнее и устойчивее стал процесс получения нетканого 10 материала.В результате испытаний установлено,что увеличение числа нитей с 40 до 10 шт, в пучке не повлияло на качество получения материала из поликапроамида, Увеличение 15 подачи расплава на фильеру до 30 ф, чтосоответственно потребовало, а свою очередь, увеличения скорости газового потока для вытягивания заданного диаметра, также не ухудшило качество материала.20 Кроме того, очевидно значительное снижение электростатического заряда на вытянутых нитях и холсте, что способствует улучшению эксплуатационных условий,25 Формула изобретения1, Агрегат для получения нетканого материала из полимерных нитей, содержащий фильерудля формования нитей, эжекторное 30 устройство, гибкий газопроницаемый шлангс приводом, подсоединенный к выходному соплу эжекторного устройства, и приемно- отводя:цую поверхность для формования холста, с т л и ч а ю щ и й с я тем. что, с целью ЯГ: повышения качества материала путем повышения стабильности вытягивания нитей при одновременном повышении производительности, выходное сопло эжекторного устройства выполнено из высокополимерного 40 диэлектрика, а гибкий газопроницаемыйшланг соединен с выходным соплом посредством втулки, установленной соосно и с зазором относительно выходного сопла.2, Агрегат по и. 1, от л и ч а ю щи й с я 45 тем, что в качестве высокополимерного диэлектрика применен полиэтилметакрилат.Составитель В.СохацкийТехред М.Моргентал Корректор М.Кучерявая Редактор А.Мотыль Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 4446 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
