Штамп для обработки листового материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

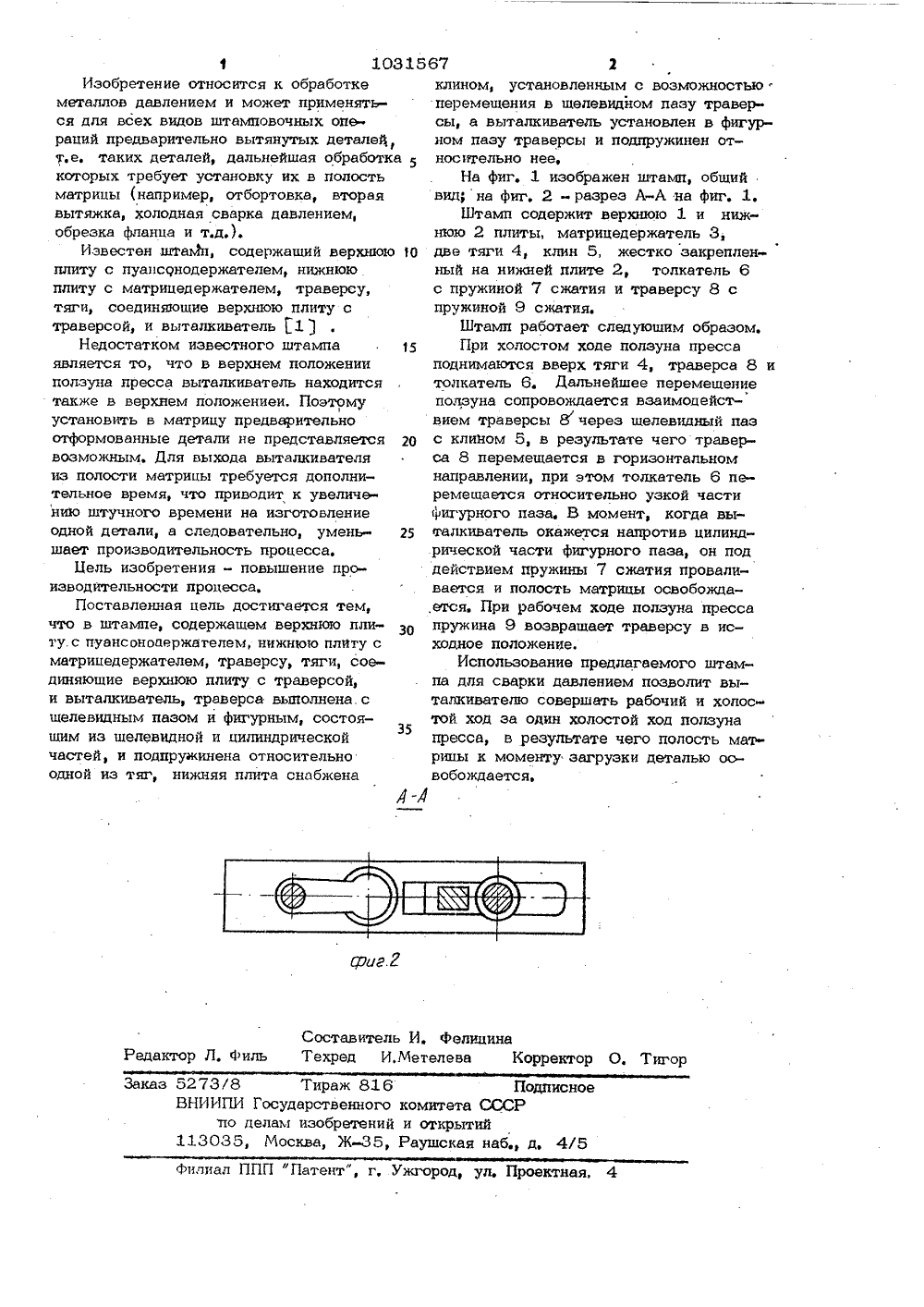

(71) Тульский ордена Трудового Красного Знамени политехнический институт(58) 1. Рыжов И,. Н. Холодное вьщавливание точных поковок; Я., НИИИНФОРК,1974, с. 27, фнг, 21 а,б (нрототип). 57) ШТАМП ДЛЯ ОБРАБОТКИ БОГО МАТЕРИАЛА, содержаш ГОСУДАРСТВЕННЬЙ КОМИТЕТ СССР ГВ ДЕЛАМ ИЭОБРЕтЕНИЙ И ОТНРЫТИ ОПИСАНИЕИ АВТОРСИОМЪ Сви 80103156 верхнюю плиту с пуансонодержателем,нижнюю плиту с матрицедержателем,траверсу, тяги, соединяющие верхнююплиту с траверсой, и выталкиватель,о т л и ч а ю щ и й с я тем, что, сцелью повышения производительности,тоаверса выполнена с щелевидным пазоми фигурным, состоящим из щелевиднойи цилиндрической частей, и подпружнненаотносительно одной из тяг, нижняя плитаснабжена клином, установленным с возможностью перемещения в щелевидномпазу траверсы, а выталкиватель установлен в фигурном пазу траверсы и подпружинен относительно нее.1 10315Изобретение относится к обработкеметаллов давлением и может применяться для всех видов штамповочных операций предварительно вытянутых деталей,т,е, таких деталей, дальнейшая обработка 5которых требует установку их в полостьматрицы (например, отбортовка, втораявытяжка, холодная сварка давлением,обрезка фланца и т.д.).Известен штаьЬ, содержаший верхнюю 10плиту с пуансонодержателем, нижнююплиту с матрицедержателем, траверсу,тяги, соединяющие верхнюю плиту страверсой, и выталкиватель 1Недостатком известного штампа . 15является то, что в верхнем положенииползуна пресса выталкиватель находитсятакже в верхнем положениеи. Поэтомуустановить в матрицу предварительноотформованные детали не представляется 20возможным. Для выхода выталкивателяиз полости матрицы требуется дополнительное время, что приводит к увеличению штучного времени на изготовлениеодной детали, а следовательно, уменьшает производительность процесса.Цель изобретения - повышение производительности процесса,Поставленная цель достигается тем,что в штампе, содержашем верхнюю плиту.с пуансоноцержателем, нижнюю плиту сматрицедержателем, траверсу, тяги, соединяющие верхнюю плиту с траверсой,и выталкиватель, траверса выполнена сщелевидным пазом и фигурным, состоя 35щим из щелевидной и цилиндрическойчастей, и подпружинена относительноодной из тяг, нижняя плита снабжена клином установленным с возможностью "перемещения в щелевидном пазу траверсы, а выталкиватель установлен в фигурном пазу траверсы и подпружинен относительно нее,На фиг. 1 изображен штамп, общийвид; на фиг. 2 - разрез А-А на фиг. 1.Штамп содержит верхнюю 1 и нижнюю 2 плиты, матрицедержатель 3,две тяги 4, клин 5, жестко закрепленный на нижней плите 2, толкатель 6с пружиной 7 сжатия и траверсу 8 спружиной 9 сжатия.Штамп работает следующим образом.При холостом ходе ползуна прессаподнимаются вверх тяги 4, траверса 8 итолкатель 6. Дальнейшее перемещениеползуна сопровождается взаимоцействием траверсы 8 через щелевидный пазс клином 5, в результате чего траверса 8 перемещается в горизонтальномнаправлении, при этом толкатель 6 перемещается относительно узкой частифигурного паза. В момент, когда выталкиватель окажется напротив цилиндрической части фигурного паза, он поддействием пружины 7 сжатия проваливается и полость матрицы освобождается. При рабочем ходе ползуна прессапружина 9 возвращает траверсу в исходное положение.Использование предлагаемого штампа для сварки давлением позволит выталкивателю совершать рабочий и холостой ход за один холостой ход ползунапресса, в результате чего полость матрицы к моменту загрузки деталью освобождается.Заказ 5273/8 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д. 4/5 Филиал ППП Патент", г, Ужгород, ул. Проектная, 4
СмотретьЗаявка
3373553, 04.01.1982
ТУЛЬСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КОЗЕЛО ЕВГЕНИЙ АНТОНОВИЧ, КУЗИН ВЛАДИМИР ФЕДОРОВИЧ, АРНАУТОВА СВЕТЛАНА СЕРАФИМОВНА, АРХАНГЕЛЬСКИЙ МИХАИЛ АЛЕКСАНДРОВИЧ, САВИНКИН ЮРИЙ ВЛАДИМИРОВИЧ, ЦЫПИНА МАРГАРИТА НИКОЛАЕВНА
МПК / Метки
МПК: B21D 22/00
Опубликовано: 30.07.1983
Код ссылки
<a href="https://patents.su/2-1031567-shtamp-dlya-obrabotki-listovogo-materiala.html" target="_blank" rel="follow" title="База патентов СССР">Штамп для обработки листового материала</a>
