Саралидзе

Номер патента: 1803765

Опубликовано: 23.03.1993

Авторы: Галусташвили, Дрияев, Политов, Саралидзе

МПК: G01N 1/00

Метки: дислокации, знака, монокристаллов, одного, содержащих

...кристалла ипластинки-держателя и используя для последней материалы различной жесткости,можно менять положение плоскости нулевых напряжений вплоть до ее смещения запределы кристалла, Фотография на фиг.З,полученная в поляризационном микроскопе, иллюстрирует смещение плоскости нулевых напряжений к границе образца всторону стальной пластинки-держателя,Ниже приведен конкретный примеросуществления предлагаемого способа деформирования монокристалла ЦЕ, позволившего сместить плоскость нулевыхнапряжений точно на границу образца спластиной-держателем,Пластинку из монокристалла фтористого лития длиной И = 25 мм, шириной Сг=4мм и толщиной аг = 1,5 мм концами жесткоскрепляют с пластинкой из инструментальной стали удлиной Ь = 50 мм, ширинойС 1 = 25...

Номер патента: 1716439

Опубликовано: 28.02.1992

Авторы: Вербецкий, Джапаридзе, Капанадзе, Ландау, Саралидзе

МПК: G01N 33/38

Метки: бетона, пористости, сообщающейся

...неправильной формы объемом приблизительно около 1000 см, Образцыэпредварительно вакуумируют в герметичном сосуде емкостью приблизительно равной 1,5 - 2 объема образца.Вакуумирование производят до стабилизации в системе избыточного давления в 1 - 2 мм ртутного столба. Затем, закрыв краны 8 и 9 и открыв краны 4, 6, 7 заполняют дезаэрированной водой сосуд 1, нижнююкамеру питателя 17, сосуд 16, левое колено ртутного манометра 14 и механический образцовый манометр 15, При этом в системе устанавливается давление воды, близкое к атмосферному,Закрыв кран 4 поднимают во всей системе давление воды при помощи питателя 17, запустив в верхнюю камеру питателя сжатый воздух до первого фиксируемого манометрами 14 и 15 давления Р 1, равного...

Номер патента: 1106390

Опубликовано: 23.12.1991

Авторы: Медзмаришвили, Саралидзе

МПК: H01Q 15/20

Метки: раскладной, рефлектор

...имеет сложную конструкцию.1)с)иболее близким техническимшением -. избретению является рклаГЫОи р(лекторсОГеГ),КИЕ; Е;тИУ(ЬЧье Пана СОЕГ(ИНЕННЫС л( ж 1 гии узлами спРИ в )д1,.1; к Р(, " (1,РЕЖДЕНИЯВУ ТИР, О Т Л И и ачт с цс-п южест 1;и Р ш(. ст иуГОлИнечь межпу собНОл Г СЛЕдОВатЕГ 1(.ап иг ый узел вта, жеско закреСТОРОНЕ )1,РСтКОйперпенГ)икулярноррзьбояого ОтверГ 1 ОЛ 1 Е ЧО ла 1 ОС ПЕстиугольнгй падер а с к р ь г 11 я ь ы и гческой пружины,винта. кото.яР -1.: Л(СРР; ьбовм О Г век с явгя ется сГ)ожност ь 4;- с. т Оу; ли,11 елью и )О г е тсн(ля 1 а 1 яется1 ение кс чструк 1; и,ЦЕЛЬ,Гост) г ЗЕ СяЕь, ЧтО аКЛаЛНО;л РЕ(ЛЕК ТС)РЕ, С ОГОжаШЕМКИЕ ШЕСТлУГОЛЬ 1 Ь Г;1(Е " С ПЕЛ(Лные межЛу сс бо(,а. 1)р ь; 1 узлаприволами рас (ры1), (ес...

Номер патента: 1693452

Опубликовано: 23.11.1991

Авторы: Галусташвили, Дрияев, Политов, Саралидзе

МПК: G01N 3/32

Метки: внутреннего, модуля, трения, упругости

...образца, обеспечивая тем самым возможность испытаний с использованием держателя малой массы в низкотемпературной камере, где для точноо определения свойств исследуемого материала невозможно разместить массивный держатель. 1 ил. Образец исследуемого материала в виде Ш-образной пластины с одинаковой длиной язычков 1 и 2 закрепляют консольно в держателе за основание 3 на расстоянии от . язычков 1 и 2, не меньшем ширины среднего язычка 2, Возбуждают резонансные изгибные колебания среднего язычка 2, по параметрам которых определяют модуль упругости и внутреннее трение исследуемого материала.Закрепление образца исследуемого материала консольно за основание 3 на рас:оставитель Н,ЯмщикоТехред М,Моргентал Корректоо И,Муск Редактор О.Х Тираж...

Номер патента: 1584893

Опубликовано: 15.08.1990

Авторы: Кохашвили, Саралидзе

МПК: A23N 7/08

Метки: культур, орехоплодных

...8 полотнищ 6 изогнуты наружу. Пластина 5 смонтирована с возможностью поворота вокруг горизонтальной оси Х-Х на опорах 9 и взаимодействия с нижней частью барабана 30для ее очистки, На нижней поверхности пластины 5 закреплен противовес 10Устройство работает следующим образом. 35Подлежащие обработке плоды череззагрузочный бункер 1 поступают в перФорированный барабан 3, внутри которого вращается лопастной ротор 4.Лопасти перетирают плоды, разрушают .40околоплодник и продавливают отходысквозь перфорацию барабана 3. Из-засодержания в большом количестве влагиобразуется тестообразная масса отходов, которая при выделении через 45перфорацию прилипает к наружной поверхности барабана 3, забивая приэтом отверстия и к внутренней поверхности кожуха...

Номер патента: 1432383

Опубликовано: 23.10.1988

Авторы: Галусташвили, Дрияев, Саралидзе

МПК: G01N 3/24

Метки: деформирования, исследовании, механических, монокристаллов, свойств

...за счет исключения влияния захватных частей на деформируемую зонуи соседних с рформируемой зоной сло.М.г Гч( ффев кристалла, атакже получения различных сдвиговых напряжений в различных сечениях деформируемой областикристалла,На чертеже изображено устройство 15для деформирования ионных монокристаллов с системами скольжения,Устройство содержит нагружатель,имеющий стойку 1 П-образной опоры срабочими поверхностями 2, на которых 20размещены грани кубического монокристалла 3 квадратного сечения. Уголмежду поверхностями 2 стоек 1 равен90 О, т,е, углу между гранями монокристалла 3. Пуансон 4 имеет рабочие поверхности 5, образующие между собойтакже угол 90 О. Ширина Гпуансона 4меньше расстояния Ь между стойками 1.Способ осуществляют...

Номер патента: 1404289

Опубликовано: 23.06.1988

Авторы: Амалицкий, Белевский, Бондарь, Воякин, Женодаров, Саралидзе

МПК: B24B 21/00

Метки: испытания, механизма, резания

...ЛЬ в процессе обработки.Этап испытаний с имитацией процессарезания. Вместо шлифовальной ленты на рабочий орган устанавливается имитаторная лента, близкая по физико-механическим характеристикам к шлифовальной, но без абразивного покрытия. В исходном положении стол 9 устройства опущен вниз так, что фрикционный контакт между бесконечной лентой 4 и рабочим органом 16 отсутствует. Затем включается схема управления 20 устройством и начинают работать электродвигатели 17 и 5 приводов рабочего органа 16 и нагружающего конвейера. Цепь питания тормоза 7 отключена, При этом двигатель 5 разгона ленты 4 плавно набирает скорость при управлении приводом 20 вручную или автоматически до тех пор, пока скорости рабочего органа 16 и ленты 4 не...

Номер патента: 1349714

Опубликовано: 07.11.1987

Авторы: Кохашвили, Саралидзе, Чейшвили

МПК: A01D 46/28

Метки: виноградоуборочная

...Г - Г на фиг. 2.10Виноградоуборочная машина состоит из портальной рамы 1, центрального воздуховода 2, всасывающего воздуховода 3, пружины 4, первого барабана 5 (устройство для удаления листьев) с двойными гибкими пальцами 6, одинарными гибкими пальцами 7, эластичными планками 8 и 9, второго барабана 10 (устройство для подвода гроздей) с гребенчатыми гибкими пальцами 11 дугообразной формы, третьего барабана 12 (режущего рабочего органа), эластичных наса О док 13, ножей 14, сепаратора 15. Все насадки соединены со всасываюшим патрубком вентилятора и выполнены в виде диффузоров, при этом режуший рабочий орган размещен в сужающейся части диффузора, Барабаны 5 и 10 с рабочими ораганами устройств для удаления листьев и подвода гроздей имеют...

Номер патента: 1282901

Опубликовано: 15.01.1987

Авторы: Кохреидзе, Саралидзе

МПК: B03C 3/68, G05F 1/56

Метки: электрофильтра

...33. Ти-ристоры 14, 16 и 15, 17 включены попарно последовательно. Автотрансформатор 18 подключен крайними выводами к силовым выводам регулирующего органа 3, а средним выводом через общий токоограничивающий резистор 19, выходной элемент 33 модулятора 30 и разделительные диоды 26 и 27 - к управляющим электродам управляемых тиристоров 16 и 17, соединенным через резисторы 28 и 29 смещения с крайними выводами автотрансформатора 18. Выходные выводы оптрона 6 и управляющие электроды тиристоров 14 и 15 подключены попарно последовательно к крайним выводам автотрансформатора 18. Устройство работает следующимобразом.1282901 При отсутствии искровых разрядовв активной зоне электрофильтра 13частота пульсации тока, протекающего через участок...

Номер патента: 1083312

Опубликовано: 30.03.1984

Авторы: Кохреидзе, Саралидзе

МПК: H02M 7/155

Метки: высокоомных, осаждения, пылей, электростатического

...пыли в них и толстого слоя на осадительных электродах. для последующего по ходу отходящего газа .полей, в которых пылевая нагрузка в значительной степени уменьшена, более эффективным и надежным является двухполупериодное сглаженное напряжение, которое известным устройством не обеспечивается, в силу чего для них требуется самостоятельное устройство, что удорожает и усложняет установку пылеулавливания в целом.Цель изобретения - расширение функциональных возможностей устройства для электроосаждения высокоомных пылей.Указанная цель достигается тем, что в устройство для электростатического осаждения высокоомных пылей, содержащее высоковольтный трансформа тор с первичной и вторичной обмотками, регулятор переменного тока, два...

Номер патента: 923595

Опубликовано: 30.04.1982

Авторы: Багишвили, Гамхошвили, Голетиани, Мерко, Нарсия, Саралидзе

МПК: B02C 7/04

Метки: измельчения

...диск 4, с вертикально прикрепленными штырями 5 и 6. В своейверхней части вращающийся вал 3 крепится на поперечно расположенной металлической крестовине 7, неподвиж- звно закрепленной на стенках корпуса,На внутренней поверхности цилиндрического приемного бункера и конического корпуса укреплены неподвижныезубья 8 и 9 одинаковой формы, но раз- Зличной длины в зависимости от их местоположения) . На.вертикально вращающемся валу 3 расположены зубья 10одинаковые по форме, но различнойдлины (в зависимости от их местополо- вжения), Кроме того, в первом ярусеконического корпуса 2 на вращающемсявалу 3 укреплены зубья 10 со штырями 11. В нижней части коническогокорпуса на вращающемся валу расположены очистительные металлические щетки 12....

Номер патента: 608552

Опубликовано: 30.05.1978

Авторы: Ефремиди, Нагорный, Саралидзе

МПК: B03C 3/38

Метки: высокоомных, осаждения, пылей, электростатического

...полупериод напряжение вторичной обмотки 1 трансформатора оказывается согласно включенным с напряжением емкости 18 электрофильтра 5 и приложенным к ключу 12.После открытия ключа 12 подачей импульса с блока управления 15 и тиристор этого ключа происходит быстрое нарастание напряжения на электрофильтре 6 благодаря разряду емкости 18 электрофильтра 6 по контуру: демпфирующий элемент 14, тиристор ключа 12, диод ключа 11, демпфирующий элемент 13,К моменту завершения разрядки емкости 18 на емкость 19 напряжение на вторичной обмотке 1 сохраняет направление, и емкость 18 перезаряжается до напряжения, при котором открываются диод 3 и управляемый вентиль 4, при этом к электрофильтру 5 прикладывается напряжение обратной полярности и одновременно...

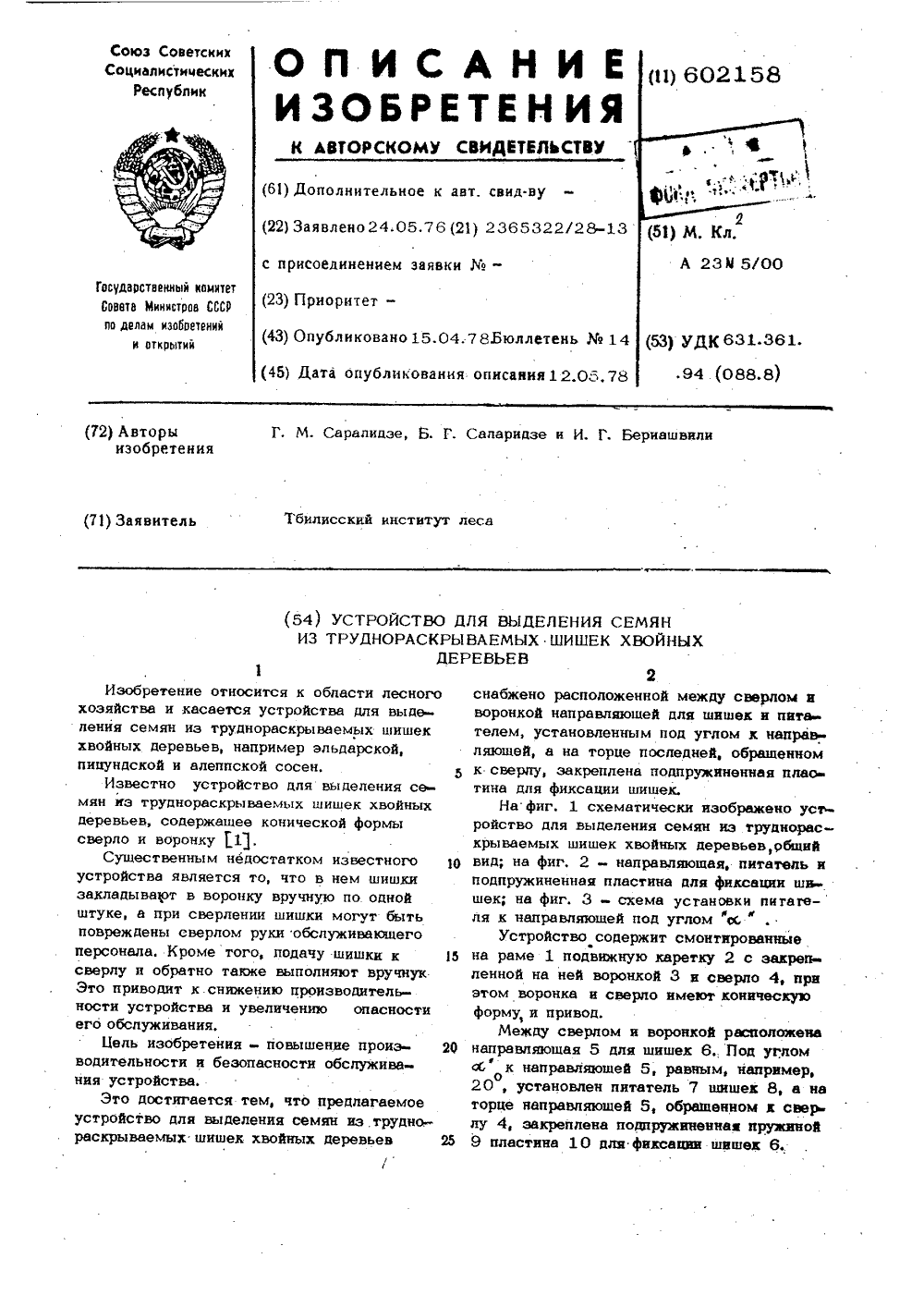

Номер патента: 602158

Опубликовано: 15.04.1978

Авторы: Бериашвили, Саларидзе, Саралидзе

МПК: A23N 5/00

Метки: выделения, деревьев, семян, труднораскрываемых, хвойных, шишек

...каретку 2 с закрепленной на ней воронкой 3 и сверло 4, приэтом воронка и сверло имеют коническуюформу, и привод.Между сверлом и воронкой расположена20 направляющая 5 для шишек 6. Под угломст, к направляющей 5, равнътм, например,о20, установлен питатель 7 шишек 8, а наторце направляющей 5, обрашениом к сверлу 4, закреплена подпружиненная пружиной9 пластина 10 дли фиксации шишек 6.602158 1 Тираж 603 . Ужгород, ул. П НИИ каз 1686 ПатентПодписное оектная, 4 илиал П 3Привод устройства включает электродвигатель 11 с ременной передачей на чертеже не показана), редуктор 12 и кривошипно шатунный механизм 13.Толкатель 14 подпружинен служит для 5 подачи раскрытой шишки из воронки 3 в приемный бункер 15 и снабжен упором 16.Устройство работает...

Номер патента: 591211

Опубликовано: 05.02.1978

Авторы: Закумбаева, Лютер, Найдин, Саралидзе, Сокольский, Хаджиев

МПК: B01J 23/44

Метки: бутадиена, бутанбутиленовой, катализатор, фракции

...колонного типа, гдевосстанавливают водородом при комнатной температуре в течение 6 час с последующей отмывкой от ионов хлора . Затем200 см катализатора обрабатывают не 3посредственно в реакторе 300 мл водногораствора, содержащего 26,25 г судтацинка и 15,13 г гидрата окиси аммония,в течение 1 часа в токе водорода. Далеераствор иэ реактора сливают и катализаотор сушат 6 час в токе водорода при 80 С,30Состав подученного катализатора; вес. %:А 20 85 РЙ 8 Еп 7.П р и м е р 2.-Окись алюминия ввиде гранул (диаметр 1,6-2,5 мм, насыпной объем 200 см вес 92,68 г) пропиЪЗ 5тывают 250 мл раствора тетрахлорпалла.дата натрия, содержащего 11,16 г палладия(объем раствора: объем носителя,25:1).По окончании ропнтки катализатор сушатпри 100-105 С на...

Номер патента: 580910

Опубликовано: 25.11.1977

Авторы: Ефремиди, Саралидзе

МПК: B03C 3/38

Метки: технологии, электронно-ионной

...8, В следующем полупериоде напряжение нв емкости О электрофильъра 7 спадает ниж 8 нулЯ и эта емкость перезаряжвется дО напряжения, цри которомОтпирается Вентиль 3, При этом нарастаетток, протекающий через катушку 4 иидуктивности, что Вызывает пс 1 Явлеии 8 Импульса 25обратного напряжения иа емкости 9 электрьфильтра 7. Сдиовремеино емкость 3.0 а 1 ектрофильтрв 8 заряжается дО мвксимвльнОГО значеиия, а затем емкость 1 О электрсфильтра8 заряжается на емкость 9 электрсфильтра 307, Далее Описанный процесс,периодическиповторяется и на каждый эжктрсфильтрподается однополупериодиое выпрямленноенапряжение, Опадающее до нуля, с кратковременным импульсом напряжения обратнойЗ 5поа 28 р НОС ти,Высокочастотные дроссели 6 и 6 служатдля ОГраничения...

Номер патента: 443064

Опубликовано: 15.09.1974

Авторы: Залдастанишвили, Курдадзе, Саралидзе

МПК: C12G 1/02

Метки: мезги, отделения, сусла

...снабженыперфорированнымй цилиндрами 10 и 25 .11. Стекатели 5 имеют патрубки 12.ПРЕДМЕТ ИЗОБРЕТЕНИЯ Составитель 1 С 7 ббОтИНаРедак ор В.БЛОХИНа екред Л. ГЛадКОВа Заказ Рфф Изд. г 4 в тираж Ч 5 б Подписное 1 ггП 1111 осударственного квинтеа Совета Министров СССР но делан нзобрсгений и открытий Москва, 113035, Раушская наб., 4 1 ргдрнягнс 1 атент, Москва, Г.59, Бережковская наб., 24 3 444 Ля удобства об.служивания камера ) предварительного отбора сус ла снабжена герметически закрывающимися крышками 15. Верхний конец шнека 8 имеет мундштук 1 с заслонкоИ 15 . 1(роме того, имеется площадка 16 для удобства обслуживания.Устройство работает следующим обра зогл.По мере заполнения камеры 5 дробленой виноградноИ массоИ / в начальный момент...

Номер патента: 406526

Опубликовано: 01.01.1973

Авторы: Саларидзе, Саралидзе

МПК: A23N 5/00

Метки: извлечения, плодов, семян

...8 и систему сит 4. Роторимеет форму цилиндра, переходящего вверху в усеченный конус, На обращенных одна к другой поверхностях ротора и кожуха укреплены шипы 5 в форме четырехгранной пирамиды; ц они укреплены так, что обрабатываемые плодыи шишки движутся по спиральной траектории, показанной стрелкой, Кожух образован из нссколькпх, преимущественно из четырех, про.дольных частей (см. фиг. 2), находящих края ми одна на друпую. Эти части вверху жесткосвязаны с вертикальными стойками б, число которых соответствует числу частей, а внизу -- посредством упорных винтов 7, с помощью которых осуществляется радиальный сдвиг час тей кожуха, а следовательно регулировка зазора между кожухом и ротором.Сита 4 установлены наклонно и приводятсяв...

Номер патента: 386990

Опубликовано: 01.01.1973

Авторы: Залдастанишвили, Курдадзе, Саралидзе

МПК: C12G 1/02

Метки: 386990

...перфорированного пслуцилиндра, к кромкам которого шарнирно прикреплены створки, регулирующие поступление массы на гребнеотделитель или в стекаНа фиг, 1 изображено предлагаемое устройство, вертикальный разрез; на фиг. 2 - то же, разрез по А - А,Устройство для отделения сусла от мезги содержит приемный бункер 1 для винограда, установленные в нем дробильные валки 2, гребнеотделитель 3, сетки 4 стекателя и разгрузочный шнек 5,,Корпус гребнеотделителя выполнен в виде перфорированного полуцилиндра, к кромкам которого шарнирно прикреплены створки б,регулирующие поступление массы на гребнеотделитель или в стекатель.Предназначенный для переработки виноград поступает в приемный бункер, где при 5 помощи валков, вращающихся попарно навстречу один...

Номер патента: 338758

Опубликовано: 01.01.1972

Авторы: Далакишвили, Саралидзе

МПК: F24H 1/38

Метки: отопительный, радиатор

...что, с целью увеличения долговечности радиатора, верхний и нижний коллекторы выполнены в виде лопков, заключенных в кожух, образованный полопнищем из пленочного материала, например полиэтилена.2. Радиатор по п, 1, отличающийся тем, что, с целью обеспечения перелива теплоносителя из верхнего коллектора в нижний по всей площади вертикальных стенок кожуха, верхний коллектор выполнен с поперечным сечением, большим нижнего. Изобретение относится к отопительной технике, использующей преимущественно агрессивные теомальные воды для отопления помещений, в частности теплиц.Известен отопительный радиатор, включаю щий верхний и нижний коллекторы с входными и выпускными патрубками и вертикальные теплоотдающие поверхности.Целью изобретения является...

Номер патента: 303926

Опубликовано: 01.01.1971

Авторы: Ефремиди, Саралидзе

МПК: H01L 25/03

Метки: блок, выпрямительный, высоковольтный, полупроводниковый

...керамические импульсные коцдсцсятоь.В СРязц С ЭтГ М ПОВЫПГЯЕтея КОЭСГ)1)ГГС стт ВЬТГгтЯ)ЧРЦЦ, УМРЦЫЦсцОТС 51 ГТОТРГ)Г МО 31)10"ТТГ П ) 31,1)тг(Тс с( К Ц 1. ЯГГ)СГЯТЛ, ПП И(10 ЧГ)ЗРВЛ- )ч )гцц 13 ыцгстмтгт(ьгр) блоес гпс 11 Ялг.цг,х ллгБГЦ 1 ЦЫС Б( ЦТССй Р.,ЦГС) с)ТГЛ )ЯР) т;( Ч )Ц)ГТГ В ШУГТГ 1)УЮП 1 ИХ КОГЛСЦС 3 ОГ)ЯХ. ТЯЕ ЕЛК ППОЛО 1)ЦЯЯ Г 11)0( Ь С ОВОКУПЦОГТЦ ХЕЛЗЛЦГГ ТЫ-т Г Р ц ц Г ц 13 т т 3 у с Л Ь И Ь 1;); ( 1 Г) .)3 С) Т р 1 С) у Ю 1 ЦГ Х Э Е П Л ГО В)О 1)С"1 ЛТОЧ)Л,1 Г 151 ООРГПРЧС.1 Ия 1(ОПМЛГП)03 Т)с 100 ТТ)Г Г 31 ПП 511 ЦТ( Лвпой УГТЛ ПОВ 1(ц.Вллголлря рсдссгясх 03 г стсмс эк)дцироЯЦИОГО ВЫГПЯМЦтсЛЬЦОГО ОЛОКД Л,Я БЫРЯВГП Л ц я )Ясчтрсдслсцця цяцряжсшя диягичс 3) ГЕПХ рсж;)ОГ Зцячцтел ПО ООЧГГ).:ТГя ВОГ.ГнгЕй...

Номер патента: 286292

Опубликовано: 01.01.1970

Авторы: Бандзеладзе, Саралидзе, Цуладзе, Читошвили

МПК: G01N 27/22

Метки: влажности, волокнистыхматериалов

...материала.Вращение барабана осуществляется от силового привода (на чертеже не показан).Электроды емкостного датчика соединены с регулирующим и записывающим прибором (на чертеже не показан).Непрерывное измерение влажности волокнистого материала, например хлопкового волокна, осуществляется следующим образом.Вращаясь на неподвижной оси коленчатого вала 4 барабан ведет за собой пальцы б, соединенные шатунами 5 с коленчатым валом. Г 1 ри этом пальцы последовательно выходят из поверхности барабана, а затем полностью утопают в нем.Максимальный выход пальцев из барабана происходит у входа лотка, где они захватывают часть хлопкового волокна, поступающего сюда прерывистым потоком из конденсора (на чертеже не показан). Так как зазор между...

Номер патента: 247693

Опубликовано: 01.01.1969

Авторы: Далахишвили, Квирхвели, Саралидзе

МПК: A01G 9/14

Метки: пленочная, теплица

...имеютЪ-образные пазы для направленной подачи 15теплоносителя, расположенные вдоль теплицы,а между пленками параллельно аркам встроены тросы, размещенные в пазах обрешетин,теплоноситель расположен на коньке в открытом желобе, образованном изгибом нижней 2пленки,На фиг. 1 изображен каркас пленочной теплицы; на фиг, 2 - пленочная теплица, поперечный разрез.Пленочная теплица состоит из связанного 2обрешетинами полуцилиндрического каркаса 1.Обрешетины 2 каркаса имеют пазы 3, в которых размещены капроновые тросы 4 поверхпервого слоя пленки, обтянутой для ее поддержания капроновой сеткой 5. 3 На коньке находится водораспределительный желоб б, кромки которого имеют изгибы по бокам для стока воды. Сверху второй пленки 7 расположена наружная...

Номер патента: 242570

Опубликовано: 01.01.1969

Авторы: Саларидзе, Саралидзе

МПК: A01C 1/00, A01G 23/00

Метки: 242570

...интенсификация процесса обескрыливания семян лесных пород. Это достигается тем, что в предлагаемой машине для обескрыливания и очистки семян отделяощие элементы выполнены в виде же. стких щеток, расположенных в шахматном порядке и соприкасающихся с корпусом, внутренняя поверхность которого выполнена риф- и ленои.На чертеже изображена схема описываемой машины, продольный разрез.В корпусе 1 машины, сверху смонтирован О приемник 2. Внутри корпуса установлен вал3, на котором крепятся металлические щетки 4, подходящие к рифленым шероховатым поверхностям 5,внутренних стеганок корпуса 1.Вал 3 соединен с передаточным механизмом 5 б, который связали шкивом с мотором 7. Сверху ряда расположенных на валу 3 щеток под приемником 2 установлен...

Номер патента: 136599

Опубликовано: 01.01.1961

Автор: Саралидзе

МПК: A23N 5/00

Метки: древесных, извлечения, измельчения, них, плодов, семян

...без их поврежденнЯ.Кинематическая схема машины приведена ниже.Ня внутренней поверхности вертикально установленного цилиндрического корпуса 1 и на наружной поверхности вращающегося в нем барабана 2 расположены ряды зубьев 3 так, что зубья баряба 1 а проходят мскд збьями ко"нуся. Расстояние межд рядами 31 б.в, так же как и расстояние между зубьями в ряду, уменьшается в направлении От верхнего торца корпуса (куда загружаются плоды) к нижнему (откуда выгружаются рязмельченные Отходы и семена). Барабан 2 приводится в движение электродвигателем 4 через ременную передачу 5 н коническую зубчатую передач 6. Предусмотрен также ручной привод,По мере прохождения шишек или других плодов через постепенно уменьшающиеся промежутки между зубьями...

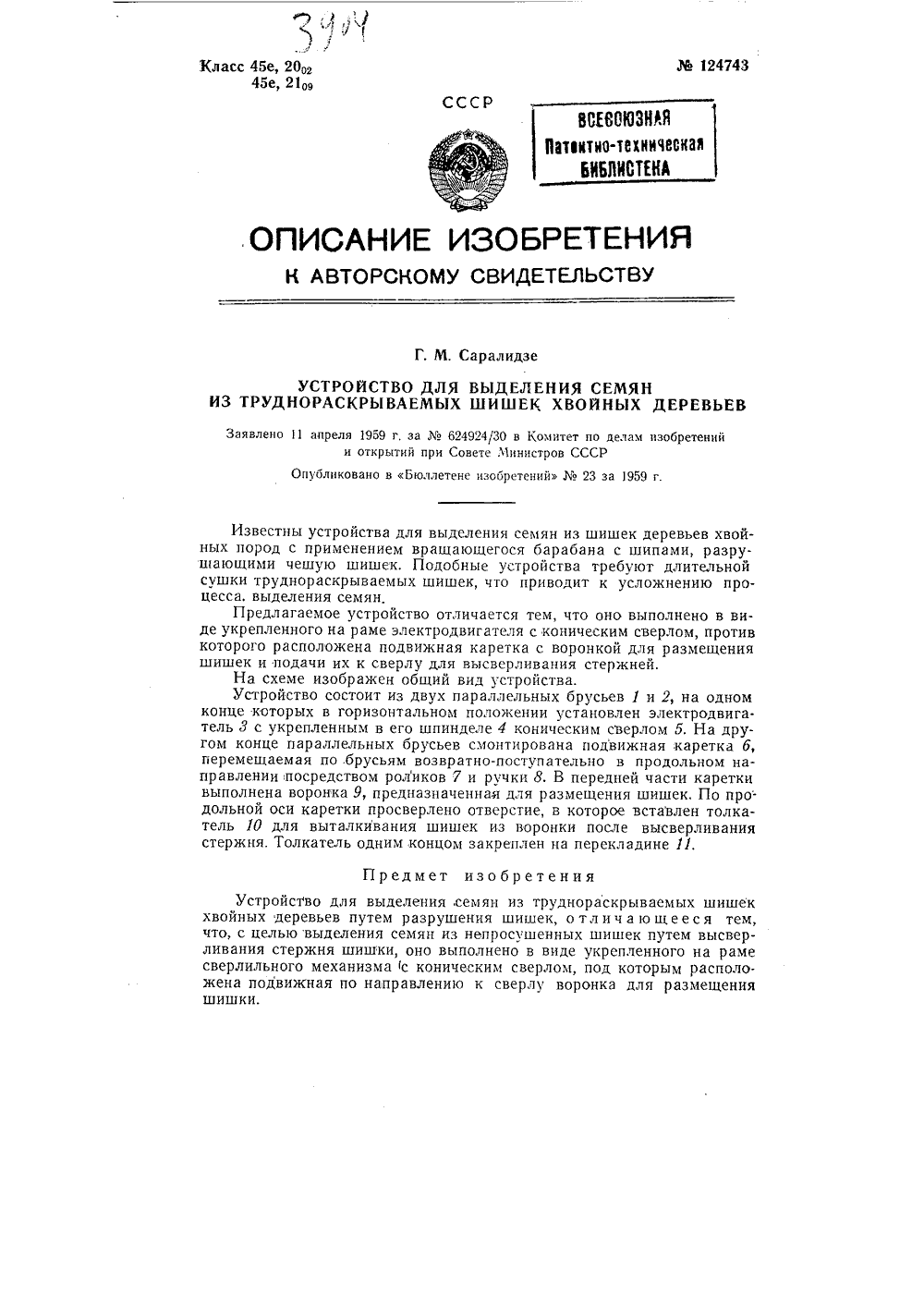

Номер патента: 124743

Опубликовано: 01.01.1959

Автор: Саралидзе

МПК: A23N 5/00

Метки: выделения, деревьев, раскрываемых, семян, трудно, хвойных, шишек

...для размещения шишки. Известны устройства для выделения семян из шишек деревьев хвойных пород с применением вращающегося барабана с шипами, разрушающими чешую шишек. Подобные устройства требуют длительной сушки труднораскрываемых шишек, что приводит к усложнению процесса. выделения семян.Предлагаемое устройство отличается тем, что оно выполнено в виде укрепленного на раме электродвигателя с коническим сверлом, против которого расположена подвижная каретка с воронкой для размещения шишек и подачи их к сверлу для высверливания стержней.На схеме изображен общий вид устройства.Устройство состоит из двух параллельных брусьев 1 и 2, на одном конце которых в горизонтальном положении установлен электродвигатель 3 с укрепленным в его шпинделе 4...
