Номер патента: 124743
Автор: Саралидзе
Текст

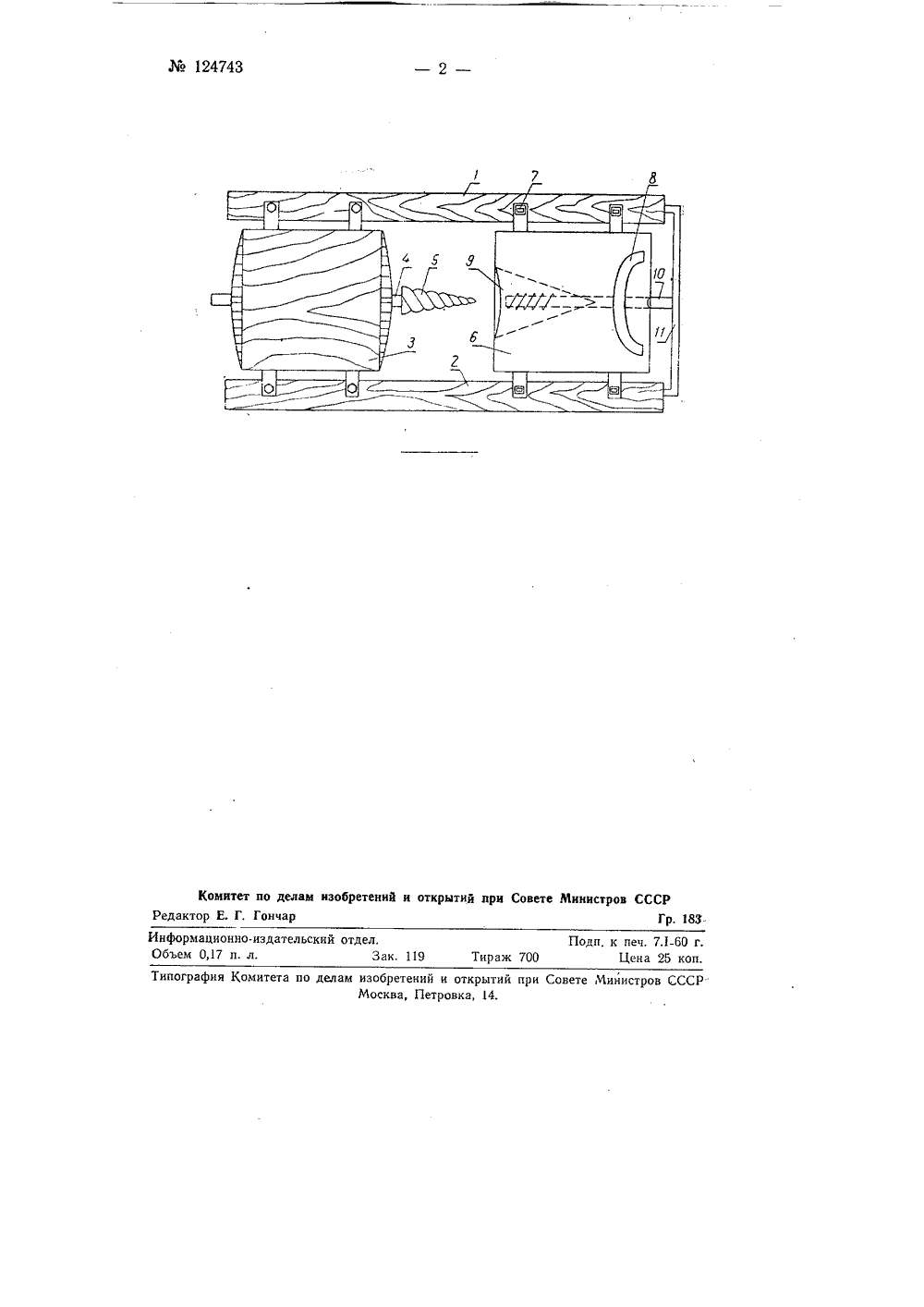

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Г, М. Саралидзе УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН ИЗ ТРУДНОРАСКРЫВАЕМЫХ ШИШЕК ХВОЙНЫХ ДЕРЕВЬЕВЗаявлено 11 апреля 1959 г, за Мв 624924/30 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений Юз 23 за 1959 г.Предмет изобретенияУстройство для выделения, семян из труднораскрываемых шишек хвойных деревьев путем разрушения шишек, отличающееся тем, что, с целью выделения семян из непросушенных шишек путем высверливания стержня шишки, оно выполнено в виде укрепленного на раме сверлильного механизма 1 с коническим сверлом, под которым расположена подвижная по направлению к сверлу воронка для размещения шишки. Известны устройства для выделения семян из шишек деревьев хвойных пород с применением вращающегося барабана с шипами, разрушающими чешую шишек. Подобные устройства требуют длительной сушки труднораскрываемых шишек, что приводит к усложнению процесса. выделения семян.Предлагаемое устройство отличается тем, что оно выполнено в виде укрепленного на раме электродвигателя с коническим сверлом, против которого расположена подвижная каретка с воронкой для размещения шишек и подачи их к сверлу для высверливания стержней.На схеме изображен общий вид устройства.Устройство состоит из двух параллельных брусьев 1 и 2, на одном конце которых в горизонтальном положении установлен электродвигатель 3 с укрепленным в его шпинделе 4 коническим сверлом 5. На другом конце параллельных брусьев смонтирована подвижная каретка 6, перемещаемая по,брусьям возвратно-поступательно в продольном направлении, посредством роликов 7 и ручки 8. В передней части каретки выполнена воронка 9, предназначенная для размещения шишек, По продольной оси каретки просверлено отверстие, в которое вставлен толка- тель 10 для выталкивания шишек из воронки после высверливания стержня. Толкатель одним, концом закреплен на перекладине 11.И 124743 Комитет по делам изобретений и открытий при Совете Министров СССРдактор Е. Г. Гончар Гр. 183 Типография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14.
СмотретьЗаявка
624924, 11.04.1959
Саралидзе Г. М
МПК / Метки
МПК: A23N 5/00
Метки: выделения, деревьев, раскрываемых, семян, трудно, хвойных, шишек
Опубликовано: 01.01.1959
