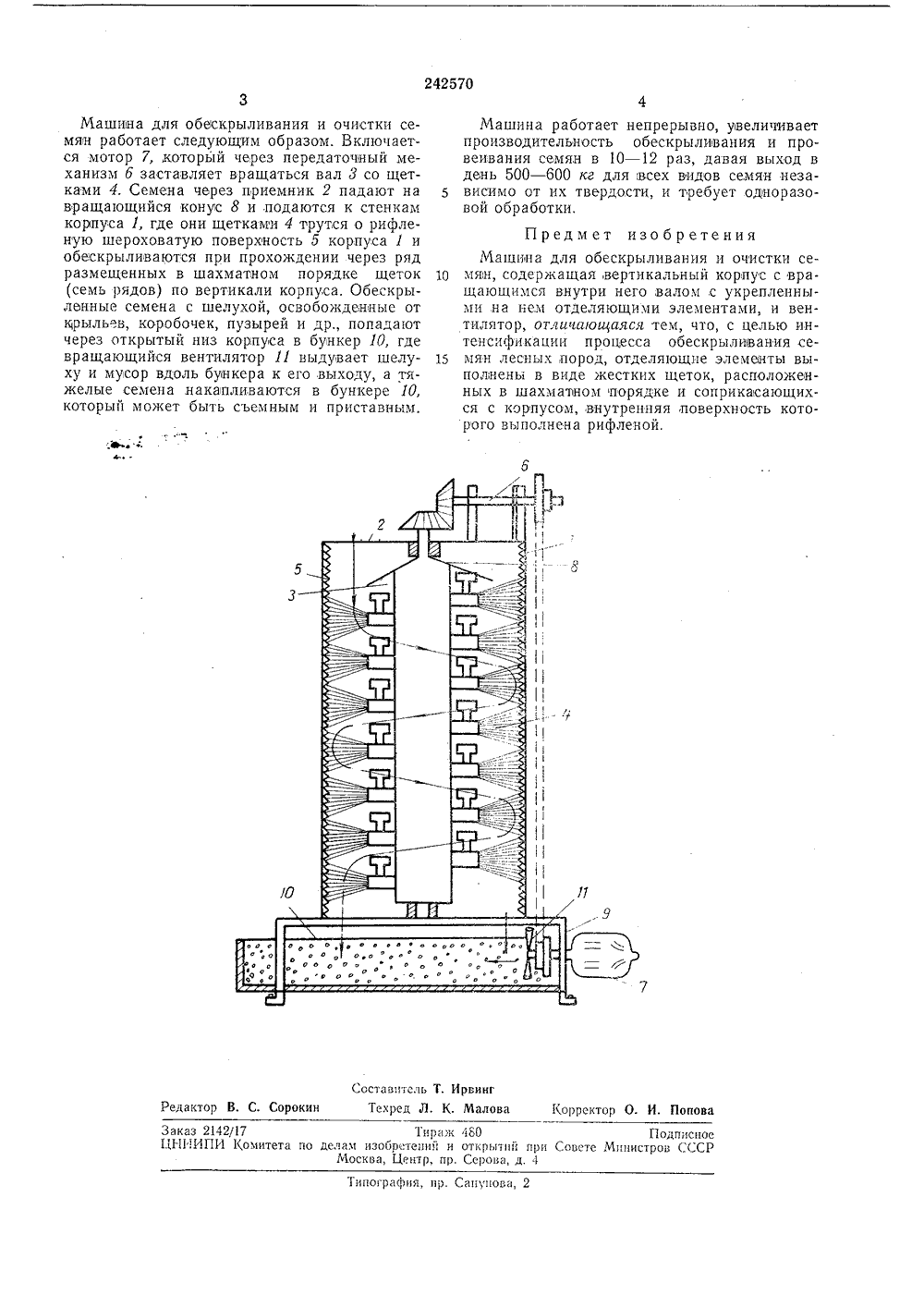

ОПИСАН ИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ242570 Союа Советских Социалистических РеспубликЗависимое от авт. свидетельства23/00 Заявлено 22.1,1968 ( 1213553/30-15)с присоединением заявкиПриоритетОпубликовано 25,1 Ч,1969. Бюллетень15 МПК А 01 д Комитет по делам аобретений и открытиЯ"Я ЧС 7. Иаралидзе и Б, Г. Саларидзе Авторы изобрете аявите ОЧИСТКИ СЕМ Н А ДЛЯ ОБЕСКРЫЛИВА М Изобретение относится к машинам для обескрыливания и очистки семян, в частности, семян лесных пород,Известные машины для обескрыливания семяи имеют горизонтально, расположенный корпус с отверстиями для засыпки и выгрузки семян, в котором вручную вращается барабан со щетками.Для обескрыливания каждой, партии семян весом 2 - 3 кг машина должна быть приостановлена. Необходимо открыть дверцу ящика для засыпки семян, засыпать семена, закрыть дверцу и по,окончании обескрыливания вяовь открыть ее и высыпать семена, Все это требует много времени, а производительность известных семян очень низка. Кроме того, обескрыливатели не могут обескрыливать семена,с твердыми крыльями (клепаны), перерабатывать семена в коробочках (кельреутория) и пузырях (пузырник) вследствие мягкости щетинкиных кистей и работы вручную, Провеивание производится отдельно в другой ручной машине.Известны также машины, совмещающие процесс обескрыливания и воздушной очистки, вьрполненные в виде вертикального корпуса,с вращающимся внутри него валом с укрепленными:на нем отделяющими элементами, представляющими собой расположенные под разными углами лопастиВнутренняя поверхность корпуса у таких машин гладкая. Машина содержит также вентилятор, отвеивающий отделенные части семян и пустые семена,Процесс обсскрыливанпя на таких машинах недостаточно эффективен, особенно на семе 1 нах с твердыми крыльями, пузырях и коробках.Цель изобретения - интенсификация процесса обескрыливания семян лесных пород. Это достигается тем, что в предлагаемой машине для обескрыливания и очистки семян отделяощие элементы выполнены в виде же. стких щеток, расположенных в шахматном порядке и соприкасающихся с корпусом, внутренняя поверхность которого выполнена риф- и ленои.На чертеже изображена схема описываемой машины, продольный разрез.В корпусе 1 машины, сверху смонтирован О приемник 2. Внутри корпуса установлен вал3, на котором крепятся металлические щетки 4, подходящие к рифленым шероховатым поверхностям 5,внутренних стеганок корпуса 1.Вал 3 соединен с передаточным механизмом 5 б, который связали шкивом с мотором 7. Сверху ряда расположенных на валу 3 щеток под приемником 2 установлен направляющий конус 8. Корпус установлен на раме 9, в которой размещен бункер 10; в нем установлен вен- О тплятор 11, соединенный с мотором 7..л.Составитель Т, ИрвингРедактор В. С, Сорокин Техред Л. К. Малова Корректор О. И. Попов Заказ 2142/17ЦН 11 ИПИ Комитета Тираж 4 ьОлам изобретений и открьпн 1 п 1 мМосква, Центр, пр. Серова, д. 4 Подписное овете Министров Г( СРТипография, пр. Сантпова,Машияа для обескрыливания и очистки семяи работает следующим образом. Включается мотор 7, который через передаточный механизм б заставляет вращаться вал 3 со щетками 4. Семена через приемник 2 падают на вращающийся конус 8 и подаются к стенкам корпуса 1, где они щетками 4 трутся о рифленую шероховатую поверхность 5 корпуса 1 и обескрыливаются при прохождении через ряд размещенных в шахматном порядке щеток (семь рядов) по вертикали корпуса. Обескрыленные семена с шелухой, освобожденные от крыльев, коробочек, пузырей и др попадают через открытый низ корпуса в бункер 10, где вращающийся вентилятор 11 выдумывает шелуху и мусор вдоль бункера к его выходу, а тяжелые семена накапливаются в бункере 10, который может быть съемным и приставным. Машина работает непрерывно, увеличивает производительность обескрыливания и провеивания семян в 10 - 12 раз, давая выход в день 500 - 600 кг для,всех видов семян независимо от их твердости, и требует одноразовой обработки,Предмет изобретенияМашина для обескрыливания и очистки се мян, содержащая, вертикальный корпус с вращающимся внутри него, валом с укрепленными на нем отделяющими элементами, и вентилятор, отличающаяся тем, что, с целью интенсификации процесса обескрыливания се мян лесных пород, отделяющие элементы выполяены в виде жестких щеток, расположенных в шахматном порядке и соприкасающихся с корпусом, внутренняя поверхность которого выполнена рифленой,
