Саков

Номер патента: 1239404

Опубликовано: 23.06.1986

Авторы: Макеев, Саков, Сумский, Шувалов

МПК: F04B 51/00

Метки: аксиально, испытаний, кавитационных, насосов, поршневых, распределением, самовсасывающих, стенд, торцовым

...на фиг. 3 - профи 1 О лограммы рабочей поверхности указанного распределителя (по сечению А-А) после испытаний его на кавитационную стойкость на известном (а) и на предлагаемом (б) стендах.15Стенд для кавитационных испытаний содержит испытуемый насос 1, напорный 2 и всасывающий 3 трубопроводы, нагрузочное устройство 4, регулируемый насос 5 с напорным трубопроводом 6, запорный элемент 7, гидробак 8, манометр 9, вакуум метр 10. Узел распределения испытуемого насоса 1 имеет полость 11 нагнетания, окно подпоршневой камеры 12, перемычку распределителя 13. После кавитационных испытаний на перемычке распределителя остается кавитационный след 14.Стенд работает следующим образом.После включения насоса 1 включают компенсирующий утечки насос 5 и...

Номер патента: 1213245

Опубликовано: 23.02.1986

Авторы: Макеев, Саков, Сумский, Шувалов

МПК: F04B 51/00

Метки: испытаний, кавитационных, насосов, объемных, стенд

...Техред А.Кикемезей Корректор И,Максимишинец Заказ 766/46 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иоскве, Ж, Раушская наб., д, 4/5Филиал 1 ПТП "Патент", г. Ужгород ул, Проектная, 4 Изобретение относится к гидро- машиностроению, в частности к стендам испытаний гидроаппаратуры гидроприводов,Цель изобретения - упрощение конструкции. На чертеже представлена схема предложенного устройства.Стенд содержит герметичный бак 1, испытуемый насос 2, соединенный с герметичным баком 1 всасывающей гидролинией 3, нагрузочный элемент 4, соединенный с испытываемым насосом 2 нагнетательной гидролинией 5, гидроуправляемый подпружиненный пружиной 6 двухпозиционный распределитель 7 непрерывного...

Номер патента: 1145985

Опубликовано: 23.03.1985

Авторы: Лоренцев, Саков, Шилкин

МПК: A23L 1/337, A23N 12/02

Метки: водорослей

...жидкости, расположенными в верхней части наклонного дна. Угол установки перфорированного участка в пределах 75-105 выбран из условия: при значении угла более 105 живое сечение перфорированной перегородки уменьшается, что приводит к уменьшению ее пропускной способности моющей жидкости, а следовательно, к ограничению производительности устройства. При значении угла менее 75 масса водорослей циркулирует по ванне поступательно в потоке моющей жидкости и стремится занять свободное пространство между сплошными и перфорированными участками. Если поступательное движение осуществляется с малой скоростью то водоросли выносит. на дальний край перфорированного участка, где они перетираются о перфорацию и отводятся моющей жидкостью в канализацию и...

Номер патента: 1138528

Опубликовано: 07.02.1985

Авторы: Марченко, Саков

МПК: F01N 1/00, F01N 7/00

Метки: внутреннего, выпуска, газов, двигателя, отработавших, сгорания

...разрез; на фиг. 3 - вид А на фиг. 2; на фиг, 4 - сечение Б - Б на фиг. 2; на фиг. 5 - показан глушитель, общий вид;на фиг. 6 - сечение В - В на фиг. 5Устройство содержит выпускные трубопроводы 1 и 2, каждый из которых через патрубки 3 и 4 объединяет выпускные органы цилиндров 5 - 8 с неперекрывающимися фазами выпуска, преобразователь 9 импульсов, снабженный продольными разделительными перегородками (не показаны), каналы (не показаны) между которыми подсоединены к выпускным трубопроводам 1 и 2, и глушитель 10, подключенный через выхлопную трубу 11 к преобразователю 9 импульсов.Выхлопная труба 11 снабжена волновым 2 О выпрямителем 12, выполненным в виде поменьшей мере дВух рядов кольцевых разделителей 13, потока обтекаемой формы,...

Номер патента: 1106606

Опубликовано: 07.08.1984

Авторы: Махота, Пристинский, Савкин, Саков, Спивак

МПК: B23D 27/04

Метки: листового, резки

...пуансон и съемник Г 13.Недостатком известного устройства 10 является низкая производительность процесса резки.Наиболее близким по технической сущности и достигаемому результату является устройство для резки листового материала, содержащее корпус с установленными в нем матрицей, съемником и пуансоном, связанным с прИводом 1 2 1.Недостатками известного устройства 2 О являются низкие надежность работы и пройзводительность процесса резки.Цель - повышение надежности работы и производительности процесса резки.Поставленная цель достигается тем,25 что в устройстве для резки листового материала, содержащем корпус с установленными в нем матрицей, съемником и пуансоном, связанным с приводом, режущая кромка пуансона выполнена на части контура...

Номер патента: 1078225

Опубликовано: 07.03.1984

Авторы: Бычевский, Кремерман, Саков, Серебренников, Смирнова, Юшин

МПК: F27B 15/08

Метки: печь, подачи, смеси, шихто-кислородной

...печи. Это объясняется тем,что поток кислорода, как бы охватывающийстолб шихты, за время их совместного перемещения в направлении ванны с расплавомуспевает перемещаться .и прореагироватьтолько с периферийным слоем столба шихты,остальные же частицы шихты попадают врасплав, или частично окислившись, иливообще не прореагировав с кислородом,Целью изобретения является интенсификация технологического процесса.1 О . Указанная цель достигается тем, что вустройстве для подачи шихто-кислороднойсмеси в печь, содержащем корпус с патрубком, диффузор и загрузочный патрубок,диффузор снабжен радиально расположен-:ными перегородками, выполненными в видетреугольника, причем перегородка, размещена в полости диффузора одной сторонойпараллельно...

Номер патента: 1060355

Опубликовано: 15.12.1983

Автор: Саков

МПК: B23D 21/04

Метки: заготовок, круглых, поперечной, резки

...устройство (фиг. 1) содержит раму 1, корпус 2; электродвигатель 3, ручку 4 для переноски устройства приспособление 5 для фиксации- заготовки, скобу б управления режущими дисками, полый вал 7, два режущих диска 8, электрический выключатель 9, шнур 10 со штепселыным разъемом. На полом валу 7 с поперечными прорезями закреплено червячное колесо 11, которое посредством червяка 12 связано с электродвигателем ЗНа стенке червячного колеса 11 жестко закреплены две оси 13, на которых шарнирно установлены днарычага 14. На рычагах 14 посредствомосей 15 установлены режущие диски 8,которые могут вращаться вокругосей 15 и вместе с рычагами 14 нокруг неподвижной заготовки (не показа"на). Рычаги 14 одним концом посредством осей 13...

Номер патента: 906949

Опубликовано: 23.02.1982

Автор: Саков

МПК: C02F 1/52, C02F 3/24

Метки: вод, промышленных, сточных

...переливные окна,На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг.2 - разрез А-А на фиг, 1; на фиг, 3 узел 1 на фиг,1. Устройство содержит корпус 1, разделенный на напорную, флотационнуюи шламовую камеры 2-4 соответствен зно расположенный над ним узел 5 предварительного аэрирования, состоящийиз крышки, сферичес кого кол ьц а,пористого воздухораспредели геля 6,вставленного в зазор между ними, и щпатрубка 7 подачи очищаемой воды,Вокруг корпуса расположены и закреп.лены на нем лотки 8, выполненные ввиде каскада емкостей, имеющих переливные поверхности, поперечные сечения которых образованы част ью окружности, например полуокружностью. Первый ряд емкостей находится непосредственно под сливом узла 5 предварительного...

Номер патента: 897875

Опубликовано: 15.01.1982

Авторы: Акимов, Бибенина, Варенберг, Загорулько, Квятковский, Коган, Ли, Павлов, Переседов, Пуговкин, Саков, Смирнов

МПК: C22B 15/00

Метки: газов, медного, отходящих, переработки, производства

...содовый или известковый раствор. В системе мокрого пылеулавливания7875 Формула изобретения ИзвлеРасходводы наорошениемЗ Температурагазовпередскруббером, фС Коли- чество чениерения,3 газов м82,0 6,7 1000 10,0 Составитель А,ВажинаРедактор И,Митровка Техред И, Гайду Корректор М.Шароши Заказ 11881/38 Тираж 656 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная,3 ,89 оксид рения переходит в водный раст вор, который направляют на дальней- . шую переработку известными методами.Шихту, содержащую 30-60 г/т рения, плавят в электротермической печи мощностью 400 кВА. Разрежение в печи поддерживают в пределах 1-3 мм вод,ст, При плавке...

Номер патента: 888902

Опубликовано: 15.12.1981

Автор: Саков

МПК: A23B 4/02

Метки: приготовления, регенерации, тузлука

...обеспечивает высокуюпроизводительность и качественнуюрегенерацию тузлуков. Формула изобретения кого резервуара, трубопровод 3 для подачижидкости и трубопроводы 4 для отвода очищенного тузлука и грубодисперсных взвесей, расположенный в нижней части солеконцентратора 2 распылительный коллектор 5, связанный с тр бопроводом 3 для подачи жидкости, установленный на трубопроводе 3 эжектор 6 для подачи воздуха и емкость 7 для отвода тузлука, снабженную герметической крышкой 8 конусной формы с установленным под ней лотком 9 для сбора и отвода флотируемых примесей. Солеконцентратор 2 смонтирован внутри емкости 7 для отвода тузлука с зазором 10 для перелива тузлука и снабжен отбойником 11 в форме усеченного конуса, сопряженного с...

Номер патента: 874648

Опубликовано: 23.10.1981

Автор: Саков

МПК: C02F 1/24

Метки: вод, сточных

...снижается, загрязнения падают. обратно, т.е. снижается степень очистки - флотатор работает не эффективно;д)аэрационная установка с механическим побуждением требует дополнительных энергозатрат, капиталовложений и занимает полезную площадь.Цель изобретения заключается в повышении степени очистки исходиой воды и сокращении времени, затрачиваемого на стадию отстаивания.Поставленная цельдостигается способом, в котором сточные воды предварительно аэрируют в тонком слое толщиной 5-20 мм отработанным воздухом из камеры напорной Флотации, затем отстаивают и Флотируют.Отличие предлагаемого способа от известного заключается в изменении проведения стадий очистки, причем аэрирование осуществляют на первой стадии отработанных воздухом из...

Номер патента: 738405

Опубликовано: 07.09.1981

Авторы: Акимов, Бобров, Илясов, Квятковский, Кожахметов, Курочкин, Ли, Павлов, Паршин, Переседов, Пуговкин, Пыжов, Саков, Ситко, Хван, Якушин

МПК: C22B 4/04

Метки: концентратов, металлы, переработки, содержащих, сульфидных, цветные

...цветных металлов со шлаком,Возврат н электропечь меньшего количества конверторного шлака с высокимсодержанием окиси кальция исключаетвозможность образования магнетитовыхнастылей н месте слива этого шлакав электропечь, облегчая этим эксплуатацию плавильного агрегата, и вцелом создает условия для увеличения его производительности,Таким образом, плавка с загрузкой известняка от 2,0 до 6,0 т на1 т железа в твердой шихте, а такжеиспользование н качестве Флюса при 65 конвертировании отвального шлакаэлектропечи при соответствии в немокиси кальция к закиси железа(4-9):1 позволяют повысить извлечение меци н штейн до 99,3, а свинцав штейн и возгоны - до 98,4; сократить или полностью исключить кварцевую руду, применяющуюся в качестве флюса...

Номер патента: 832111

Опубликовано: 23.05.1981

Авторы: Гордон, Курбангалиев, Саков

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...и вкладышей не позволяют выбрать болты достаточного сечения.На чертеже изображена аксиальнопоршневая гидромашииа, продольный ра 4)еэВ корпусе 1 гидромашины установлен с возможностью поворота блок цилинд-ров 2. с поршнями 3, связанными с валом 4 при помощи шатунов 5 со сферическими головками 6, установленными в гнездах. 7 съемного барабана 8 между полусферическими вкладышами 9 и 10. В валу выполнена расточка 11 с резьбой 12, а также выполнена резьба И и на цилиндрической поверхности 14 барабана 8, который ввертывается в; расточку 11 вала 4.каэ 3533/59 Тираж 72 ВНИИПИ одписно иал ППП "Патент", г. Ужгород, ул..тная 4 3 8321Движение от вращающегося чала 4 через карданный вал 16 передается блоку цилиндров 2. Благодаря тому, что оси вала 4 и...

Номер патента: 824939

Опубликовано: 30.04.1981

Автор: Саков

МПК: A23B 4/02

Метки: 824939

...опускают на верхнюю часть вертикальной перегородки 2, в штоками 14 опускают на рыбу решетки 13, фиксируяих гайкой 16.В случае посола рыбы через патрубок 4 подают тузлук в однч из секций емкости 1, который проходит через слой рабы и через окно 7 переливается в другую секцию, вновь проходит через слой рыбы и далее через патрубок 5 выходит иэ емкости 1Таким образом, обеспечивается вертикальная циркуляция тузлука в каждой секции, При этом решетки 13 удерживают рыбу от всплытия. Благодаря наличию ложного дна 3 и вертикальной перегородки 2 тузлук обрабатывает рыбу в од-. ной секции равномерными струями под избыточным давлением, в в другой - под разряжением.Это способствует активации массообмена, в реэультв 1 е чего рыба интенсившэ и...

Номер патента: 812729

Опубликовано: 15.03.1981

Автор: Саков

МПК: C02F 1/24

Метки: вод, промышлен-ных, сточных

...имеются окна 11 и 12, закрытыезаслонками 13, управляемыми при помощи рычагов 14 и тяги 15, С общих сторон труб в лотках 7 установлены разделительные перегородки 16, между нимии дном емкости образован. зазор. Емкости нижнего яруса каскадов соединенытрубопроводом отвода очищенной трубы 20с промежуточной емкостью 17, котораяв свою очередь насосом 18 и трубопроводом 19 соединена с камерами дальнейшей очистки, расположенными в корпусе 1. Для отвода очищенной воды иэустановки предусмотрен трубопровод20, К трубопроводу 19 присоединентрубопровод 21 подачи воздуха,Предлагаемоеустройство работаетследующим образом. 30Вода, подлежащая очистке и охлаждению, подается через патрубок 6 наузел 5 предварительного аэрированияи затем поступает в...

Номер патента: 767377

Опубликовано: 30.09.1980

Авторы: Волгин, Кузьмин, Мухин, Плетнев, Саков

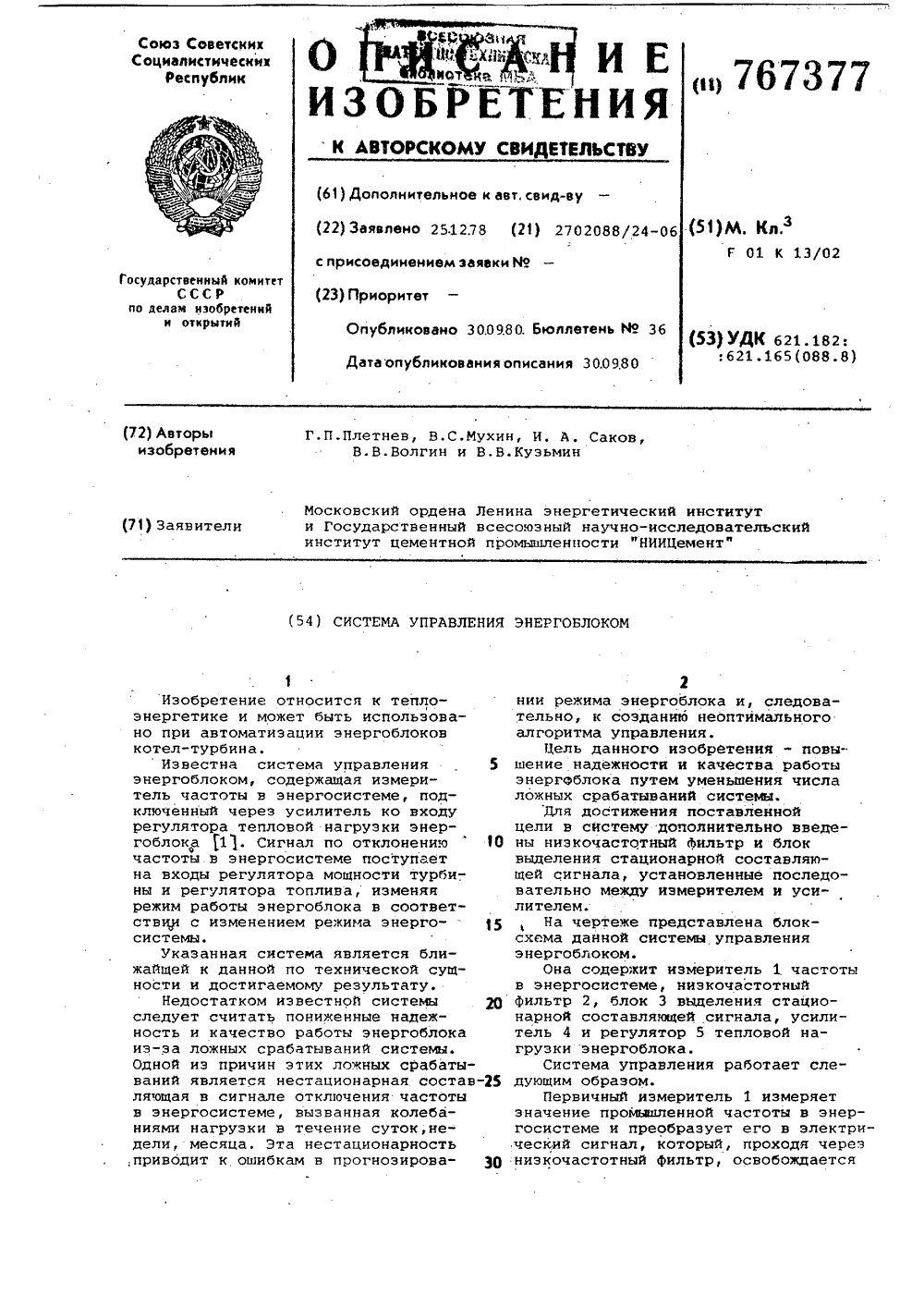

МПК: F01K 13/02

Метки: энергоблоком

...низкочастотнойсоставляющей, вызывающей нестационарность сигнала по математическому ожиданию, дисперсии и корреляционной функции. Стационарнаясоставляющая сигнала усиливаетсяв усилителе 4 и подается на входрегулятора 5 тепловой нагрузкиэнергоблока. 15Наличие нестационарной составляющей сигнала обусловлено влияниемсезонных, месячных изменений состояния энергосистемы; характером межсистемных связей и переходных процессов в энергосистемах и вызываетнеобходимость перенастройки системыуправления при изменении состоянияэнергосистемы, что в конечном счетеведет к снижению качества вырабатываемой электроэнергии. 25С другой стороны, энергоблок,зачастую, не может устранить возникающие снижения промышленной частотыв энергосистеме,...

Номер патента: 766751

Опубликовано: 30.09.1980

Авторы: Марченко, Саков

МПК: B23B 5/36

Метки: поверхностями, станок, циклоидными

...следующим образом,Вращение от электродвигателя 1 черезкоробку скоростей 2 и редуктор 3 передается планшайбе 4 и обрабатываемому изделию 19. Поскольку ведущее зубчатое колесо 7 соединено с планшайбой жестко, то 16оно вращаясь одновременно с последней,через шестерню 8 передает вращение инструментальному коническому барабану 9,а далее через колесо 10, блок 11 и шестерню 13 - винту 12. Поскольку гайка 1415соединена с барабаном с помощью прорези и призмы, то они вращаются с равнойугловой скоростью, определяемой передаточным числом зубчатой пары 7 и 8 и угловой скоростью колеса 8, т. е. угловая скорость барабана и гайки26ЮИ-агде 17., - передаточное число колес 7 и 8;о 7 - угловая скорость колеса 7,Угловая же скорость винта о, отличается...

Номер патента: 724111

Опубликовано: 30.03.1980

Авторы: Белогорцев, Гергель, Саков

МПК: A23B 4/04

Метки: продуктов, тепловой

...(воздух, дымовоздушная смесь), а корпус устройства имеет в верхней части патрубок 7 для его отвода.Устройство снабжено бункером 8 для заЖ ф "5- . -3грузки продукта в верхнюю часть корпуса,а также лотком 9 для отвода готовой продукции из нижней части.Нижняя часть трубы 2 соединена с виброприводом 10. = ""5Работает устройство следующим образом.Обрабатываемый продукт подается черезбункер 8 и располагается по верхней полке4. Наличие вибраций и поступленйе через бперфорацию камеры полки 4 рабочей средыпод давлением создает на полке виброкипящий слой продукта, который можетиметь значительную толщину, определяемую параметрами вибрации и скоростью 15рабочей средь 1; и который способствуетхорошемувзаимодействию поверхностипродукта с рабочей...

Номер патента: 688685

Опубликовано: 30.09.1979

Авторы: Данилов, Макеев, Мальцева, Саков, Сысоев

МПК: F04B 1/20

Метки: гидромашины, объемной, распределитель, торцовый

...- А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1.Торцовый распределитель содержит неподвижный коллектор 1 с окнами 2 высокого и низкого давлений, разделенными перемычками 3. К торцовой поверхности коллектора 1 прилегает торец стального ротора 4 с уплотняющими поясами 5, с окнами б высокого и низкого давлений, разделенными перемычками 7, сообщающими окна 2 с рабочими камерами 8 под поршнями 9. На перемычках 7 выполнена дросселирующая прорезь 10, которая имеет ширину, равную ширине окон б,11 оршни 9 соединены шатунами с приводным валом 11, который при помощи кардана 12 соединен с ротором 4.Устройство работает в режиме насоса следующим образом, От вала 11 ротор 4 приводится во вращение карданом 12. Оси вала 11 и ротора 4 пересекаются под...

Номер патента: 661137

Опубликовано: 05.05.1979

Авторы: Ильенков, Кузнецов, Лаврентьев, Саков

МПК: F04B 1/22

Метки: аксиально-поршневая, гидромашина

...10 к;1 н;1 Вку 5 шариками 4, после чего отвсрстис 6 заглушают при помощн запорного элемента, выполненного В впле пружинного кольца 9 (фиг. 1 и 2).3Отверстия 8 заглушают при помощи запорного элемента, выполненного в ьиде винтов 10 (фиг. 4).Разборка производится в обратном порядке.В случае выполнения запорного элемента в виде торцовой пружины 11 (фиг. 3) устанавливают во внутреннюю выточку приьодного вала 1 торцовую пружину 11 за шариками.На поверхность торцовой пружины 11, смазанной консистентной смазкой, уклады вают ряд шариков 4, после чего вставляют шатун 2 до упора в сферическую выточку 3, преодолевая усилие торцовой пружины 11.При необходимости разборки этого соединения вдавливают все шарики при помощи разрезной конической втулки,...

Номер патента: 646167

Опубликовано: 05.02.1979

Авторы: Вишневский, Коляпкин, Красиков, Пономарев, Попков, Пуговкин, Садовников, Саков, Чугурин

МПК: F26B 17/10

Метки: труба-сушилка

...следующим образом:Запускают растопочную систему, включающую однокамерную топку 5 для сжигания газа, дутьевой вентилятор 6 для разбавления продуктов сгорания, растопочцу 1 о трубу 7, Одновременно включают вентилятор 15, елужащий для транспортировки пылегазового потока. После того, как установка выходит на производственный режим работы, включают систему подачи высоковлажного концентрата и он по трубопроводу 1 поступает в кольцевой коллектор 2 и по соплам 3 подаетсц в трубу-сушилку, где подхватывается восходящей струей теплоносителя и поде ъсушивается, после чего поступает в систему улавливания высушенного материала, в сепараторе 8 которой происходит, выпадение крупных высушенных частиц материала. Сепаратор 8 снабжен валковой дробилкой...

Номер патента: 617379

Опубликовано: 30.07.1978

Автор: Саков

МПК: B01D 21/00, C02F 1/24, C02F 3/12 ...

Метки: вод, промышленных, сточных

...3 выполнена конусной с отверстием у вершины, Кроме того, к ней крепится труба 17 для отвода шлама и отводящая труба 18 для отвода очищенного тузлука.Над отверстием перегородки 3 с некотором зазором установлен конус 19.Устропство для очистки промышленных сточных вод работает следующим образом.Тузлук по напорному патрубку 5 поступает на сферическое кольцо б аэрирующего устройства. Растекаясь тонким слоем по поверхности кольца б, тузлук стекает по перфорированному конусу 8, и через перфорацию жидкость поступает на сферическое кольцо 7, откуда по воздушному пространству падает на перегородку 2, вторично аэрируясь. Грубые плавающие взвеси (например, кусочки яира) стекают по стенке конуса 8 на конус 19 и далее по перегородке 3 в трубу...

Номер патента: 612111

Опубликовано: 25.06.1978

Авторы: Волгин, Кузьмин, Саков, Середа, Усенко

МПК: F22D 5/26

Метки: воды, парогенераторе, питательной, расхода

...выполненный в виде по-. ляризованного реле ко входу регулятора с . серводвигвтелем Я.Недостатком известного устройства явля ется низкое быстродействие и больщая ве личина отклонений стабилиэируемого, пврвме 1 ра при, переходных режимах изменения нагрузки парогенератора, что может привести к возникновению аварийных ситуаций в процессе эксплуатации.Иель изобретения - повышение качества регулирования расхода питательной воды. йрЭто достигается тем, что нелинейный элемент выполнен в виде усилителя с заной нечувствительности и с нвсьццением,На чертеже изображена структурная схе ма системьь регулирования, 23 кий институт н Государственныйский институт н612111 Составитель В, НазаровРедактор Н, Разумова Техред М. Борисова 1 . Корректор...

Номер патента: 597907

Опубликовано: 15.03.1978

Авторы: Бессер, Варенберг, Зданович, Колбас, Овчинников, Павлов, Переседов, Пыжов, Саков

МПК: F27B 3/08

Метки: руднотермическая, электропечь

...патрубками, вид свер - узел Т на фиг. 1 в разрезе. рмическая электрэпечь для етных металлов содержит ванодом 2, электроды 3, газохэд енные на своде 2 вокруг электрокторы 15 с соплами 6, распоопод углом 45-60 к поверхносов. С внешней стороны каждого 5 с зазором, заполненным сыпуалом, установлены жестко сэедиими эбечайки 7. Коллектэры 5 хэдным патрубкэм 8 для ввода эй среды и выхэдным патрубком ху; на фиг,Рудноте 5 ,выплавки цв ну 1 сосв 4 и раэмещ дов 3 колле ложенными 20 ти электрод коллектэра чим матери597907 39, при помощи которого коллекторы 5 связа, ны с гаЬоходом 4.Электропечь работает следующим образом,По входному патрубку 8 в коллектор 5под избыточным давлением подается газовая5среда, Из коллектора 5 через сопло 6 газовая среда в...

Номер патента: 518526

Опубликовано: 25.06.1976

Авторы: Александров, Варенберг, Гуселетов, Зиньковский, Исаев, Коган, Ли, Мер, Павлов, Переседов, Пивоваров, Саков, Смола

МПК: C22B 7/00

Метки: газов, металлургии, отходящих, переделов, пирометаллургических, подготовки, производства, сернокислотного, серосодержащих, цветной

...и сгорает в газовом потоке, Второй по.1 а ток газов направляют с двух противоположных сто.рон и под углом, например 90 о, к первому образовавшемуся турбулиэированному потоку на расстоянии 0,4 - 0,8 длины печи от места турбулизации газового потока. Второй поток газов обеспечивает 20 полное сгорание частиц элементарной серы и лучшее перемешивание газовых потоков, Благодарятурбулиэации части газового потока образуется по.верхность интенсивного контакта газовой фазы спарами серы, а введение дополнительного газового ха потокь увеличивает общую турбулнэацию н стнэсеб.58526 Составитель А. КальницкийТехред М, Ликович, Корректор А, Лакида:ию сТираж 759 Подписное Йедааатов В; Квселева Заказ ЗЗМ/23 ЦИИИПИ Государственного комитета Совета Министров...

Номер патента: 466290

Опубликовано: 05.04.1975

Авторы: Белугин, Варенберг, Дроговоз, Куппер, Ли, Павлов, Переседов, Саков

МПК: C22B 15/06

Метки: конвертера, напыльника, укрытие

...катках, с приводом от двух пневмоцилиндров 6, поворотной наклонной заслонки 7 судерживающими ее тормозами 8 и механизмами поворота 9, двух стационарных боковых10 (правой и левой) стенок 10 и двух боковыхгазоотводящих патрубков 11 и 12. Заслонка 7уравновешивается контргрузами 13. Напыльник отделен от укрытия секционной плитой 14.Передние стенки с внутренней стороны защи 15 щепы шарнирно подвешенными экранами 15.Стационарные боковые стенки в сочетаниис газоотводящими патрубками, наклонной секционной плитой и поворотной наклонной заслонкой образуют верхнюю часть укрытия,20 имеющую форму короба, а передвижные передние стенки вместе со стационарными боковыми стенками - нижнюю часть укрытия,имеющую в плане прямоугольную форму. Боковые...

Номер патента: 343813

Опубликовано: 01.01.1972

Авторы: Васильев, Захаров, Зотов, Костин, Котов, Красноперов, Саков, Тимофеев, Фролов, Целин

МПК: B21D 39/04, B23P 19/00

Метки: неразъемного, соединения, шарнирного

...рабочему им обран с порная гай- поверхб, кото- и одноАвторызобретения Ю. А. Целин, А. А, КВ. А, Саков, Ю Изобретение относится к ъем. ных соединений.Известно устройство для неразъемного шарнирного соединения деталей, преимущественно поршня с полусферическим шатуном, содержащее корпус с равномерно расположенными в нем по окружности подвижными приводными элементами для обжима поршня.Цель изобретения - повысить качество соединения,Для этого элементы для обжимавыполнены в виде установленных накрепленных в корпусе, поворотныхных кулачков. Привод элементов вып виде размещенной в корпусе устройс водной гайки с внутренней коничес верхностью, воздействующей через т чения на кулачки. При этом тела кач полнены в виде шариков.На чертеже...

Номер патента: 325405

Опубликовано: 01.01.1972

Авторы: Костин, Никитин, Саков

МПК: F04B 1/12

Метки: аксиально-поршневая, гидромашина

...От ИОВОрот(1 Относительно Оси Олока и установлен со сВО- бодай радиального перемещения. В известных акспально-поршневых гидромашицах, у которых между вращающимся блоком цилиндров и неподвижным распределительным диском размещен проставо)с, имеющий выпуклую и плоскую стороны, распреде литель подвержен значительному износу, так как он не может самоустацавливаться относительно зеркала блока и не разгружен от равнодействующей сил давления.В предлагаемой гидромашине для повыше ния износостойкости распределителя проставок ооращен выпуклой стороной к блоку цилиндров и установлен со свободой радиального перемещения.На чертеже представлсна схема гидрома шины.Блок цилиндров / с плунжерами 2 закреплен на вращающемся валу 3 гидромашшп 5...
