Система управления энергоблоком

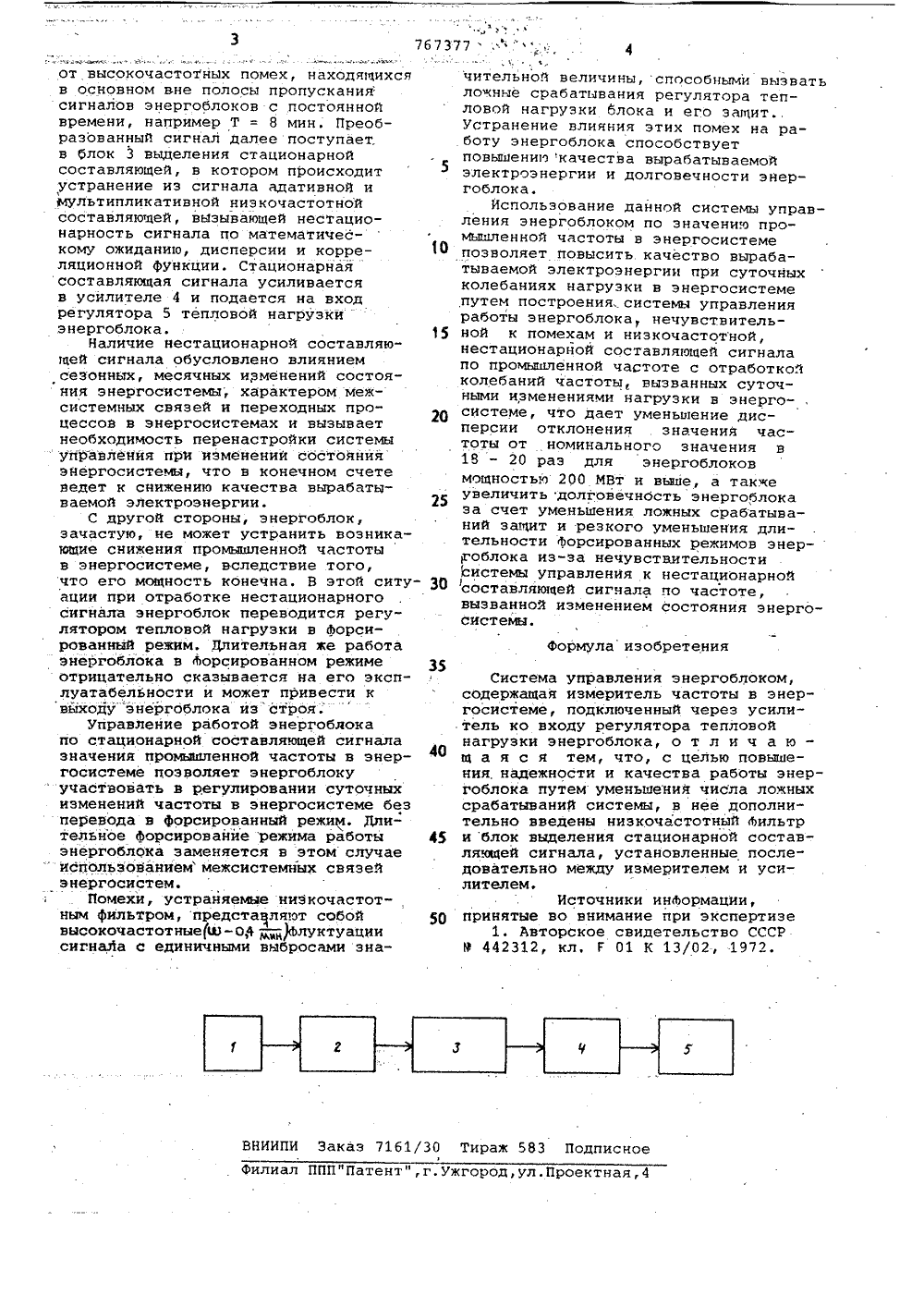

Союз Советских Социалистических Республик(51)М. Кл.з Г 01 К 13/02 с присоединением заявки Йо(23) Приоритет Государственный комитет СССР по делам иэобретеиий и открытий(72) Авторы изобретения Г.П.Плетнев, В.С.Мухин, И, А. Саков, В.В.Волгин и В,В.Кузьмин Московский ордена Ленина энергетический институти Государственный всесоюзный научно-исследовательскийинститут цементной промышленности "НИИЦемент"(54) СИСТЕМА УПРАВЛЕНИЯ ЭНЕРГОБЛОКОМ 1Изобретение относится к теплоэнергетике и может быть использовано при автоматизации энергоблоков котел-турбина.Известна система управления . 5 энергоблоком, содержащая измеритель частоты в энергосистеме, подключенный через усилитель ко входу регулятора тепловой нагрузки энергоблока 1. Сигнал по отклонению 10 частоты в энергосистеме поступает на входы регулятора мощности турби-, ны и регулятора топлива, изменяя режим работы энергоблока в соответствии с изменением режима энерго системы.Указанная система является ближайщей к данной по технической сущности и достигаемому результату.Недостатком известной системы следует считать пониженные надежность и качество работы энергоблока из-за ложных срабатываний системы. Одной из причин этих ложных срабатываний является нестационарная составля.ощая в сигнале бтключения частоты в энергосистеме, вызванная колебаниями нагрузки в течение суток,недели, месяца. Эта нестационарность приводит к ошибкам в прогнозирова О нии режима энергоблока и, следовательно, к созданию неоптимального алгоритма управления.Цель данного изобретения - повышение надежности и качества работы энергоблока путем уменьшения числа ложных срабатываний систеьвт.Для достижения поставленной цели в систему дополнительно введены низкочастотный фильтр и блок выделения стационарной составляющей сигнала, установленные последовательно между измерителем и усилителем.На чертеже представлена блоксхема данной системы управления энергоблоком,Она содерхит измеритель 1 частоты в энергосистеме, низкочастотный фильтр 2, блок 3 выделения стационарной составляющей сигнала, усилитель 4 и регулятор 5 тепловой нагрузки энергоблока.Система управления работает следующим образом.Первичный измеритель 1 измеряет значение промышленной частоты в энергосистеме и преобразует его в электрический сигнал, который, проходя через низкочастотный фильтр, освобождается7673 от высокочастотных помех, находящихсяв основном вне полосы пропускания:сигналов энергоблоков с постояннойвремени, например Т = 8 мин. Преобразованный сигнал далее поступает.в блок 3 выделения стационарнойсоставляющей, в котором происходитустранение из сигнала адативной имультипликативной низкочастотнойсоставляющей, вызывающей нестационарность сигнала по математическому ожиданию, дисперсии и корреляционной функции. Стационарнаясоставляющая сигнала усиливаетсяв усилителе 4 и подается на входрегулятора 5 тепловой нагрузкиэнергоблока. 15Наличие нестационарной составляющей сигнала обусловлено влияниемсезонных, месячных изменений состояния энергосистемы; характером межсистемных связей и переходных процессов в энергосистемах и вызываетнеобходимость перенастройки системыуправления при изменении состоянияэнергосистемы, что в конечном счетеведет к снижению качества вырабатываемой электроэнергии. 25С другой стороны, энергоблок,зачастую, не может устранить возникающие снижения промышленной частотыв энергосистеме, вследствие того,что его мощность кбнечна. В этой ситуации при отработке нестационарногосигнала энергоблок переводится регулятором тепловой нагрузки в форсированный режим. Длительная же работаэнергоблока в Форсированном режимеотрицательно сказывается на его эксплуатабельности и может привести квыходу энергбблока из строя.Управление работой энергоблокапо стационарной составляющей сигналазначения промышленной частоты в энергосистеме позволяет энергоблокуучаствовать в регулировании суточныхизменений частоты в энергосистеме безперевода в форсированный режим. Длительное форсирование режима работы 45энергоблока заменяется в этом случае" использованиеммежсистемных связейэнергосистем.Помехи, устраняемые низкочастотным фильтром, представ 1 ляют собой 5 Овысокочастотные(Ю 3-04 в ,)Флуктуациисигнала с единичнымй выбросами зна"77 ,:4чительной величины, способными вызвать лощные срабатывания регулятора тепловой нагрузки блока и его защит Устранение влияния этих помех на работу энергоблока способствует повышению качества вырабатываемой электроэнергии и долговечности энергоблока.Использование данной системы управления энергоблоком по значению промышленной частоты в энергосистеме позволяет повысить качество вырабатываемой электроэнергии при суточных колебаниях нагрузки в энергосистеме путем построения,.системы управления работы энергоблока, нечувствительной к помехам и низкочастотной, нестационарйой составляющей сигнала по промышленной частоте с отработкой колебаний частоты, вызванных суточными изменениями нагрузки в энергосистеме, что дает уменьшение дисперсии отклонения . значения частоты от номинального значения в 18 - 20 раз для энергоблоков мощностью 200 МВт и выде, а также увеличить долговечнбсть энергоблока за счет уменьшения ложных срабатываний защит и резкого уменьшения длительности форсированных режимов энергоблока из-за нечувствительностисистемы управления к нестационарной составляющей сигнала по частоте,вызванной изменением состояния энергосистемы.Формула изобретенияСистема управления энергоблоком,содержащая измеритель частоты в энергосистеме, подключенный через усилитель ко входу регулятора тепловойнагрузки энергоблока, о т л и ч а ю -щ а я с я тем, что, с целью повышения. надежности и качества работы энергоблока путем уменьшения числа ложныхсрабатываний системы, в нее дополнительно введены низкочастотный Фильтри блок выделения стационарной составляющей сигнала, установленные последовательно между измерителем и усилителем,Источники инФормации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 442312, кл, Г 01 К 13/02, .1972.
